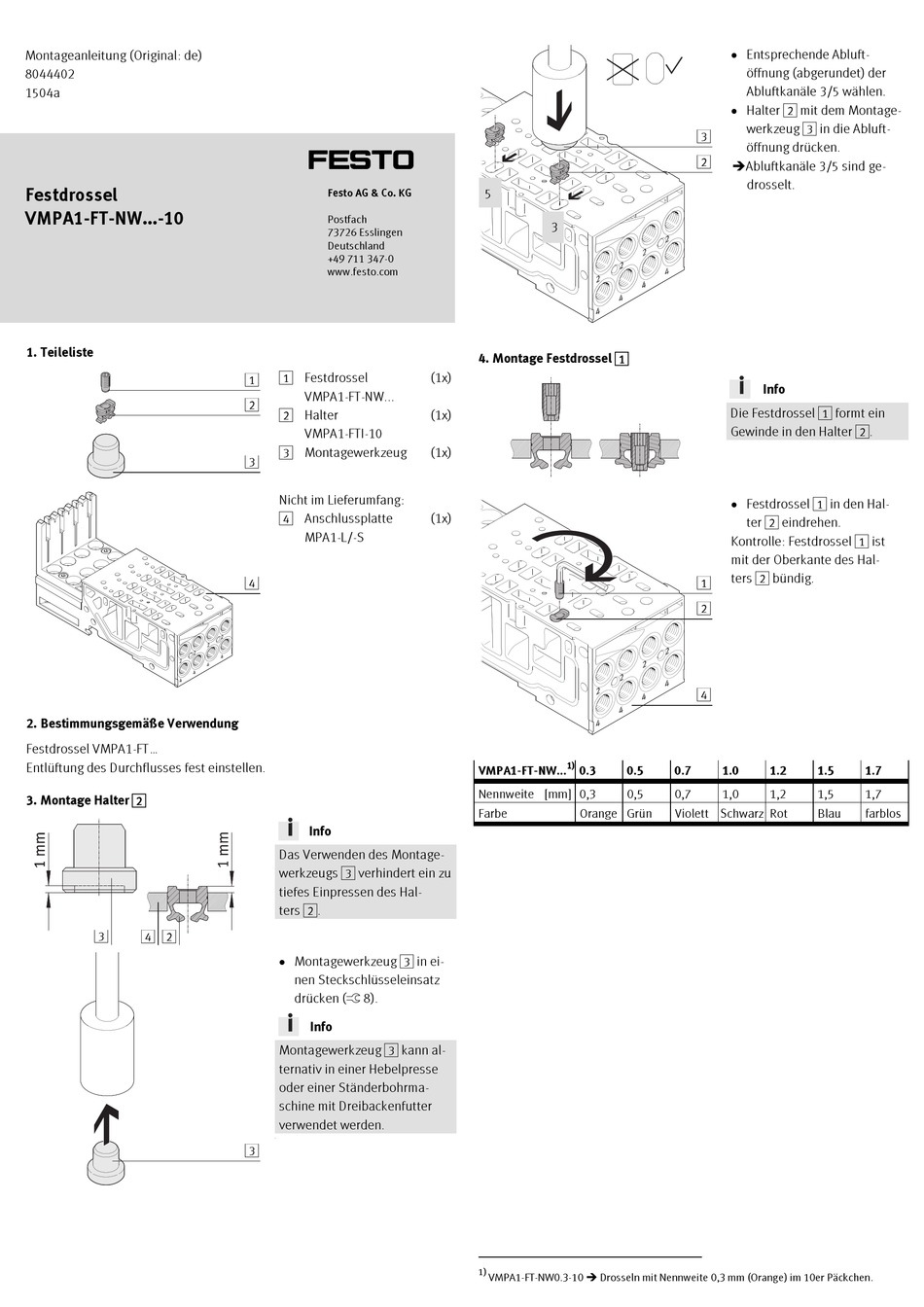

Festo VMPA1-FT-NW 10 Series Assembly Instructions

Montageanleitung (Original: de)
8044402
1504a
Festdrossel
VMPA1-FT-NW...-10
1. Teileliste
15331d_1
15331d_2
2. Bestimmungsgemäße Verwendung
Festdrossel VMPA1-FT...
Entlüftung des Durchflusses fest einstellen.
3. Montage Halter 2
3 4 2
15331d_5
15331d_3
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Festdrossel
1
VMPA1-FT-NW...
2
2 Halter
VMPA1-FTI-10
3 Montagewerkzeug
3
Nicht im Lieferumfang:
4 Anschlussplatte
MPA1-L/-S
4
Info
Das Verwenden des Montage-
werkzeugs 3 verhindert ein zu
tiefes Einpressen des Hal-
ters 2.
 Montagewerkzeug 3 in ei-
nen Steckschlüsseleinsatz
drücken (ß 8).
Info
Montagewerkzeug 3 kann al-
ternativ in einer Hebelpresse
oder einer Ständerbohrma-
schine mit Dreibackenfutter
verwendet werden.
.
3
5
3
15331d_4
4. Montage Festdrossel 1
(1x)
(1x)
(1x)
15331d_6
(1x)
15331d_7
1)
VMPA1-FT-NW... 0.3
Nennweite [mm] 0,3
Farbe Orange Grün
1)
VMPA1-FT-NW0.3-10  Drosseln mit Nennweite 0,3 mm (Orange) im 10er Päckchen.
 Entsprechende Abluft-
öffnung (abgerundet) der
Abluftkanäle 3/5 wählen.
 Halter 2 mit dem Montage-
werkzeug 3 in die Abluft-
3
öffnung drücken.
2
Abluftkanäle 3/5 sind ge-
drosselt.
Info
Die Festdrossel 1 formt ein
Gewinde in den Halter 2.
 Festdrossel 1 in den Hal-
ter 2 eindrehen.
Kontrolle: Festdrossel 1 ist
mit der Oberkante des Hal-
ters 2 bündig.
1
2
4
0.5 0.7 1.0 1.2
0,5 0,7 1,0 1,2
Violett Schwarz Rot
1.5 1.7
1,5 1,7
Blau farblos
