35.2
Pinagem das conexões
35.3
Conectar a tensão de alimentação
8022570 | SICK
Subject to change without notice
NOTA
Colocação dos cabos de dados
Use cabos de dados blindados com fios de par trançado.
Implemente o design de blindagem de forma completa e correta.
A fim de evitar interferências, por exemplo, de fontes de alimentação chaveadas,
motores, acionamentos sincronizados e contatores, sempre use cabos e arranjos
próprios para EMC.
Não instale cabos em longas distâncias e em paralelo com cabos de alimentação
de tensão e cabos de motor em canais de cabos.
O grau de proteção IP do dispositivo só é obtido sob as seguintes condições:
Os cabos estão firmemente apertados nas conexões.
Todas as conexões elétricas que não estão sendo usadas devem ser providas com
capas protetoras bem apertadas (como no fornecimento).
Todas as outras tampas presentes devem estar fechadas e niveladas com o dispo‐
sitivo.
Se essas instruções não forem cumpridas, o grau de proteção IP do dispositivo não
está garantido!

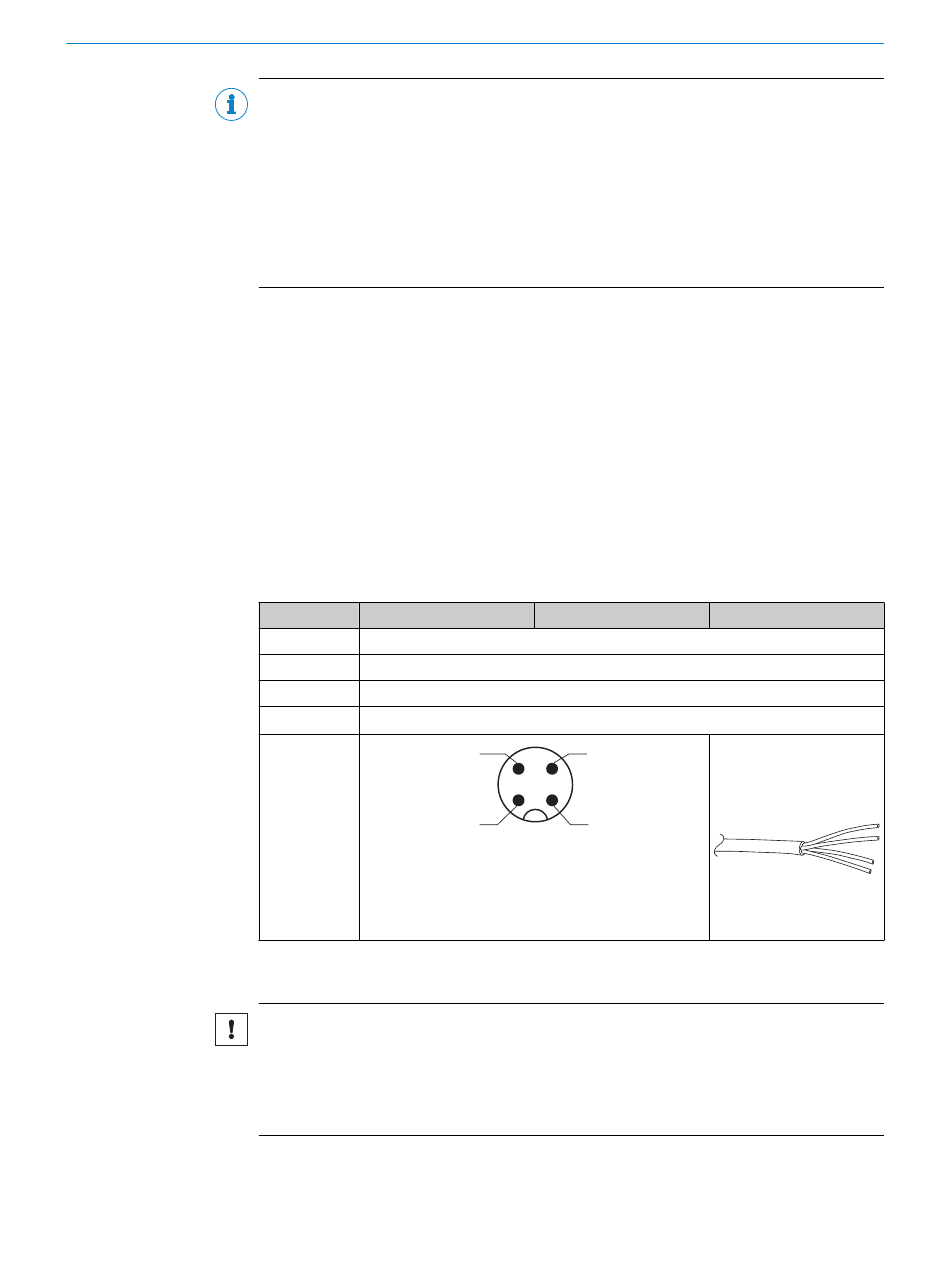

Visão geral da pinagem
Tabela 22: Pinagem
WTT4SLC
-3X32xxAxx
1
2
3
4
IMPORTANTE
Risco de danos no dispositivo!
O dispositivo pode ser danificado se for conectado com a alimentação de tensão
ligada.
Só conectar o dispositivo no estado desernegizado.
O dispositivo deve ser conectado com uma fonte de alimentação que apresenta as
seguintes características:
INSTALAÇÃO ELÉTRICA
-3X22xxAxx
+ (L+)
MF
- (M)
Q
/C
1
4
3
1
2
35
-3X11xxAxx
1 = marrom
2 = branco
3 = azul
4 = preto
0,14 mm
2
AWG26
71
