74.2
取付要件
74.3
デバイスの取付
8022570 | SICK
Subject to change without notice
デバイスの一般的なスペース要件については、 タイプ別の寸法図を参照してく
ださい(参照 „外形寸法図", ページ
デバイスを操作するために許容される周囲条件など、 技術データに従ってくだ
さい。

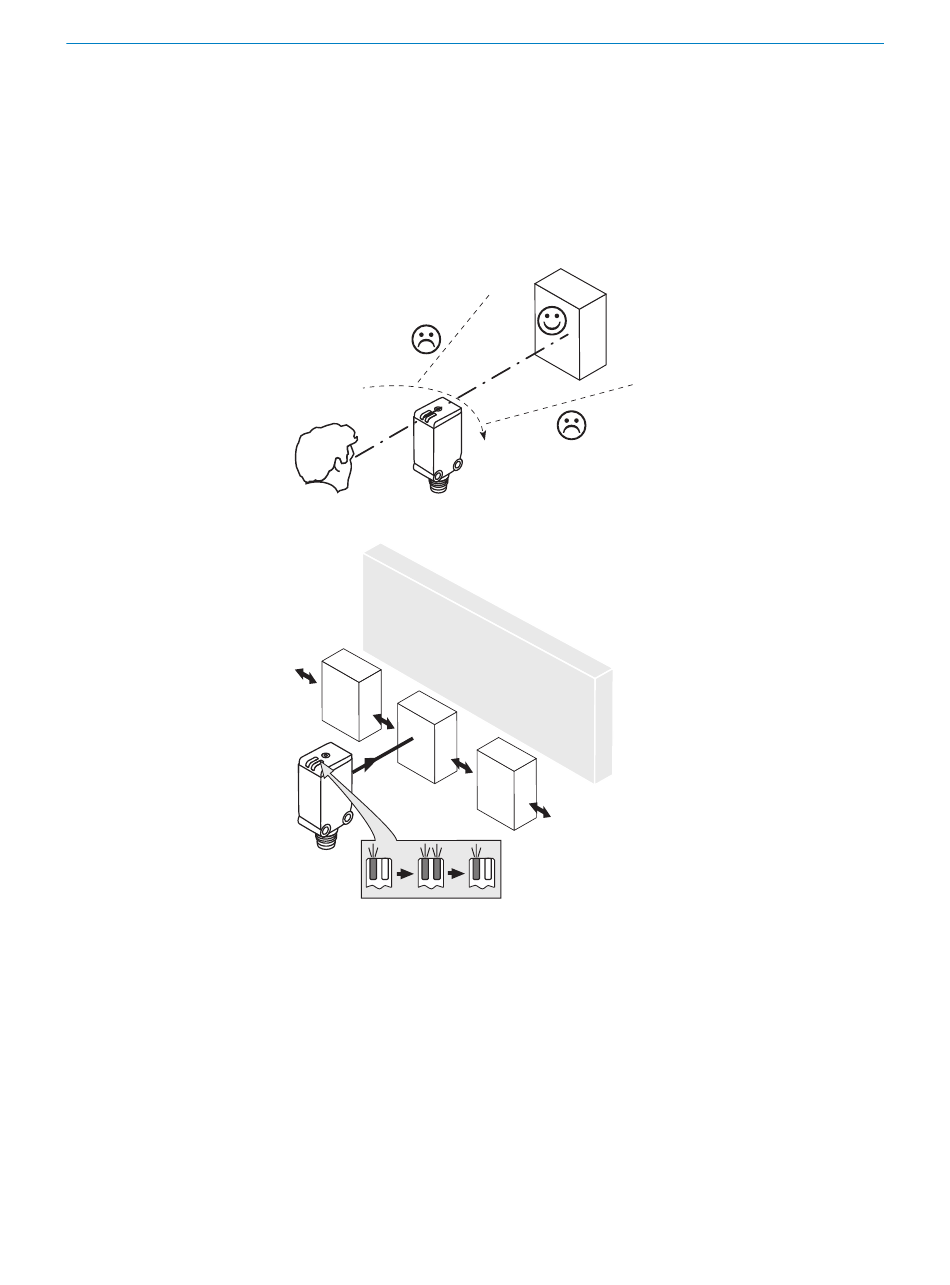

図 37: センサの方向調整
図 38: 標準的な方向
1.
適切な取付ブラケットを使用してセンサを取り付けます(SICK アクセサリカ
タログを参照) 。
2.
センサの最大許容締付トルク 0.8 Nm に注意してください。
3.
センサを対象物に合わせます。赤色投光ビームが対象物の中央に当たるよう
に位置を選択します。センサの光学面(フロントカバー)の視界を遮るものが
一切ないことを確認してください。参照 図 37, ページ 147
4.
センサに対して対象物が検出可能な方向にあることを確認してください。参
照 図 38, ページ 147
156) 。
74
取付
147
