16.2

Schaltverhalten

16.3

Weitere Funktionen

8022570 | SICK
Subject to change without notice
1 Die Einsatzbedingungen prüfen: den Schaltabstand und die Distanz zum Objekt
oder Hintergrund sowie die Remissionsfähigkeit des Objekts gemäß dem entspre‐
chenden Diagramm anpassen (x = Schaltabstand, y = Mindestabstand zwischen
eingestelltem Schaltabstand und Hintergrund (weiß, 90 %)) Remission:
6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf Standardweiß nach
DIN 503). Es wird empfohlen, die Anpassung anhand eines Objektes mit geringer
Remission vorzunehmen. Der Mindestabstand (= y) für die Hintergrundausblen‐
dung kann anhand des Diagramms wie folgt bestimmt werden: Beispiel:
x = 750 mm, y = 60 mm (Distanz-Ausführung). Das heißt, der Hintergrund (weiß,
90 %) wird bei einem Abstand von > 60 mm zum Sensor ausgeblendet.
2 Zum Einstellen des Schaltabstands die Einfach-Teach-in-Taste so lange gedrückt
halten, bis die gelbe LED beginnt, langsam zu blinken.
Es wird empfohlen, den Schaltzustand im Objekt zu platzieren, siehe z. B. Abbil‐
dung oben. Nach dem Anpassen des Schaltabstands wird das Objekt aus dem
Strahlweg genommen, was zur Ausblendung des Hintergrunds und zum Umschal‐
ten des Schaltausgangs führt
HINWEIS
Es wird empfohlen, die Anpassungen anhand eines Objektes mit geringer Remission
vorzunehmen.
WICHTIG
Die Teach-in-Taste nicht mit scharfen Objekten betätigen.
Q (Push-Pull) 1
0
Q\ 1
0

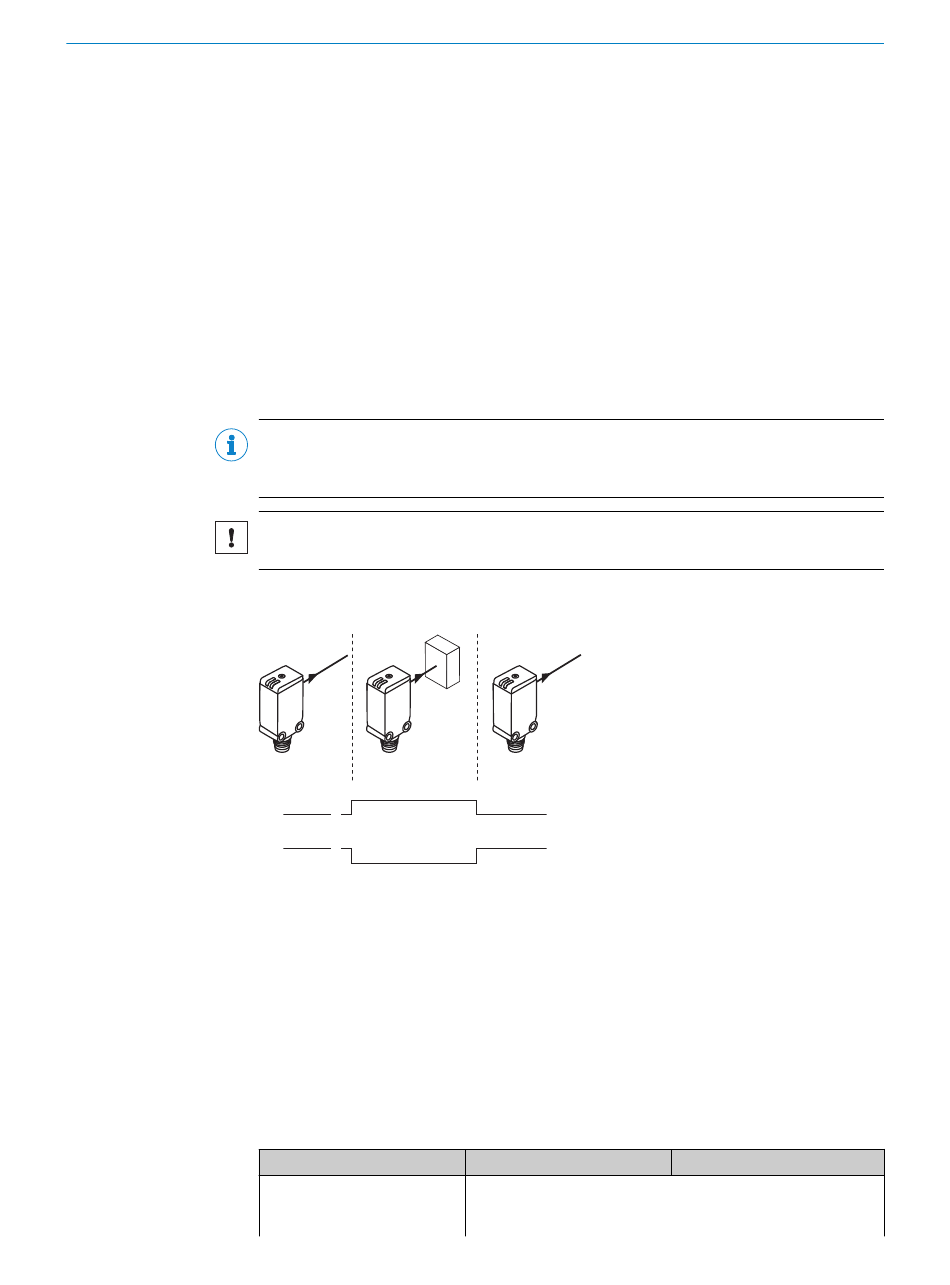

Abbildung 9: Schaltverhalten
Wenn sich der Schaltausgang nicht entsprechend der obigen Tabelle verhält, die Ein‐
satzbedingungen prüfen,
Informationen zu den IO-Link-Funktionen können der technischen Information „Lichttas‐
ter und Lichtschranken, SICK Smart Sensoren / IO-Link" (Photoelectric Sensors, SICK
Smart Sensors/ IO-Link) entnommen werden, die unter www.sick.com zum Download
bereitsteht (Suche anhand der Artikelnummer des Geräts).
Tabelle 9: Prozessdatenstruktur (IO-Link-Version: V1.1 Prozessdatenlänge: 4 Byte)
Nr.
(siehe Abbildung 9, Seite
siehe Abbildung 9, Seite 33.
Beschreibung
Byte 0: Bits 31 ... 24
Byte 1: Bits 23 ... 16
Byte 2: Bits 15 ... 8
INBETRIEBNAHME
33).
Datentyp
16
33
