4.7 Canna fumaria e condotto
• Il caminetto può essere collegato a canne fumarie e condotti
approvati per caminetti a combustibile solido; la temperatura
del gas prodotto dal fumo è indicata nel capitolo «2.0 Dati
tecnici».
• L'ampiezza della sezione trasversale della canna fumaria
deve essere almeno pari a quella della sezione trasversale
del condotto. Consultare il capitolo «2.0 Dati tecnici»
per calcolare la sezione trasversale corretta della canna
fumaria. Nota: la lunghezza minima della canna fumaria
raccomandata è di 3,5 m.
• Per il tiraggio raccomandato della canna fumaria, consultare
il capitolo «2.0 Dati tecnici». Se il tiraggio è troppo forte, è
possibile intervenire, ad es. installando e azionando una
valvola di regolazione del tiraggio.
• La canna fumaria e il portello per la pulizia devono essere
ispezionati per verifi care che siano completamente sigillati
per impedire perdite. Se c'è una perdita, meno aria sarà
convogliata attraverso la stufa. Il vostro uffi cio di sicurezza
antincendio locale può eff ettuare un'ispezione della canna
fumaria.
• Il collegamento della canna fumaria deve avvenire
in conformità alle istruzioni di installazione fornite dal
produttore della stessa.
• Prima di praticare un foro nella canna fumaria, montare
il caminetto e posizionarlo provvisoriamente, in modo da
contrassegnare correttamente la posizione del caminetto
e del foro sulla canna fumaria. Per le dimensioni minime,
vedere la Fig. 1.
• È estremamente importante che i collegamenti abbiano una
certa fl essibilità, questo per impedire ogni movimento in
fase di installazione tale da causare la formazione di crepe.
• È importante che tutti i giunti/condotti siano completamente
sigillati. Eventuali perdite d'aria possono causare
malfunzionamenti.
• Utilizzare un condotto provvisto di portello che consenta di
eff ettuarne la pulizia. È necessario installare un gomito dei
fumi di scarico che modifi chi la direzione dei fumi di scarico di
oltre 45° con un portello per la pulizia. È possibile eff ettuare
la pulizia dall'interno della camera di combustione. Vedere
Capitolo 7.2.
• Nota: un collegamento corretto ed ermetico è fondamentale
per il buon funzionamento del prodotto.
• Il peso della struttura del caminetto non deve gravare sulla
canna fumaria. La struttura del caminetto non deve impedire
il movimento della canna fumaria e non deve essere fi ssata
a quest'ultima.
24
4.8 Prima dell'installazione
Assicurarsi che lo Jøtul C 24 si riesca ad inserisce all'interno
del focolare o rivestimento,
Fig. 1 mostra le dimensioni minime. È necessario lasciare spazio
tra la cassetta e la muratura per dilatazione termica
dell'inserto.
Lo Jøtul C 24 è disponibile in due versioni.
Jøtul C 24 standard:
• Quando il prodotto viene sballato, rimuovere dalla camera
di combustione: il sacchetto di viti e la scatola con il
connettore aria esterna, 2 connettori per le uscite aria
calda e il guanto forno.
• Rimuovere anche il cassetto cenere, griglia fuoco e il
blocco di legno (usatoper il trasporto) appena sotto uscita
fumi del prodotto.
• Il pacchetto contiene anche una scatola con un telaio
esterno stretto.
• Controllare che il prodotto non abbia segni di danni e
assicurarsi che le maniglie di controllo funzionino.
Jøtul C 24 con Scambiatore di calore:
• Controllare il prodotto per segni di danni.
• Controllare di avere l'etichetta da sostituire.
4.9 Inversione dei cardini della porta
È possibile spostare i cardini della porta del modello Jøtul C 24
da sinistra a destra. Se si desidera spostare i cardini, ciò deve
essere eff ettuato prima dell'installazione. Se non si desidera
spostare i cardini, passare al Capitolo
Fig. 4

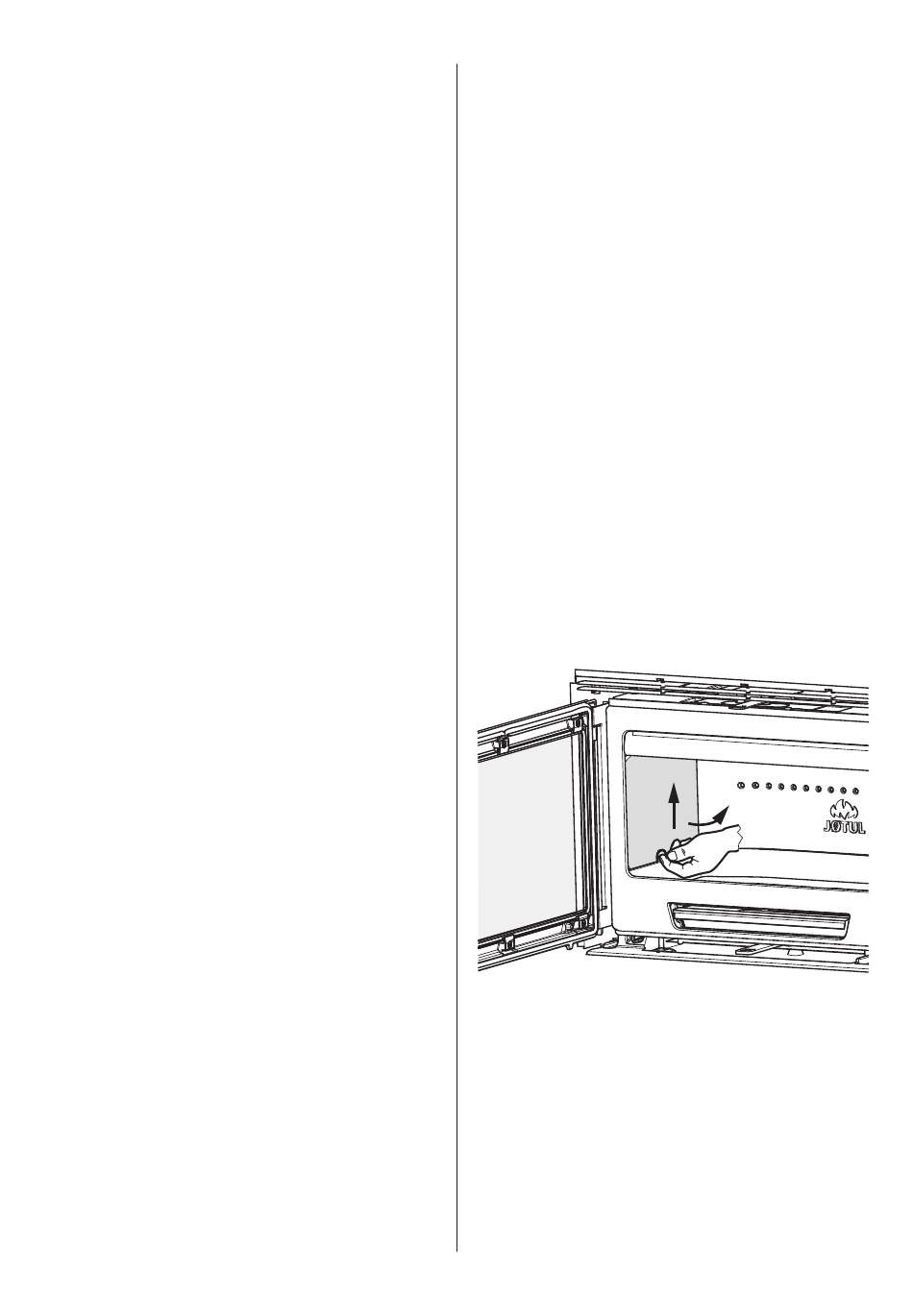

1. Rimuovere le piastre refrattarie laterali sollevandole
leggermente per poi estrarle dal fondo.
4.10.
2
1
