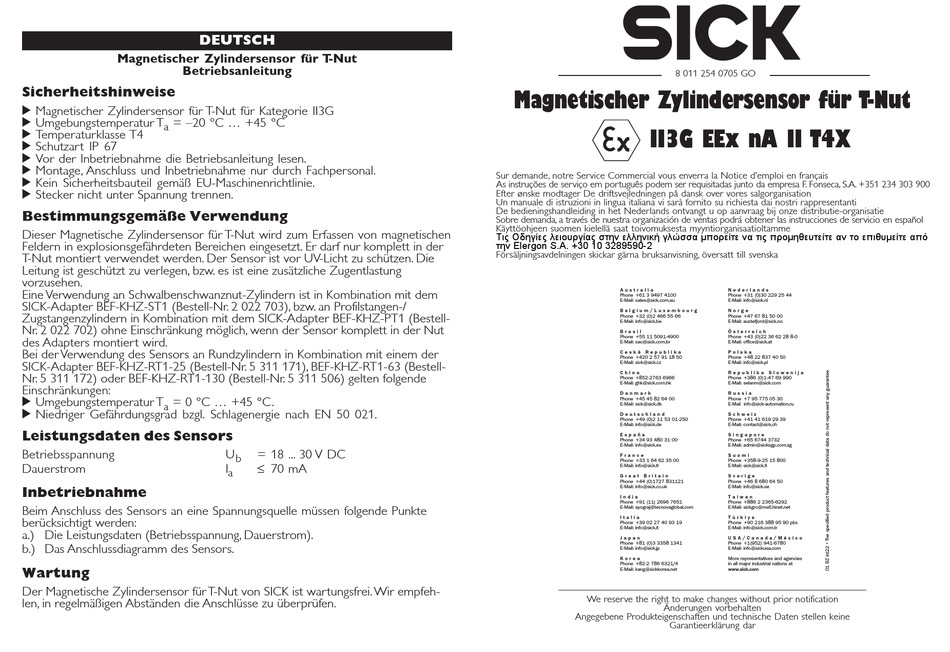

SICK MZT6-03VPS-KPX Operating Instructions

Magnetischer Zylindersensor für T -Nut
Betriebsanleitung
Sicherheitshinweise
‡ Magnetischer Zylindersensor für T-Nut für Kategorie II3G
‡ Umgebungstemperatur T
= –20 °C ... +45 °C
a
‡ Temperaturklasse T4
‡ Schutzart IP 67
‡ Vor der Inbetriebnahme die Betriebsanleitung lesen.
‡ Montage, Anschluss und Inbetriebnahme nur durch Fachpersonal.
‡ Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie.
‡ Stecker nicht unter Spannung trennen.
Bestimmungsgemäße Verwendung
Dieser Magnetische Zylindersensor für T-Nut wird zum Erfassen von magnetischen
Feldern in explosionsgefährdeten Bereichen eingesetzt. Er darf nur komplett in der
T-Nut montiert verwendet werden. Der Sensor ist vor UV-Licht zu schützen. Die
Leitung ist geschützt zu verlegen, bzw. es ist eine zusätzliche Zugentlastung
vorzusehen.
Eine Verwendung an Schwalbenschwanznut-Zylindern ist in Kombination mit dem
SICK-Adapter BEF-KHZ-ST1 (Bestell-Nr. 2 022 703), bzw. an Profilstangen-/
Zugstangenzylindern in Kombination mit dem SICK-Adapter BEF-KHZ-PT1 (Bestell-
Nr. 2 022 702) ohne Einschränkung möglich, wenn der Sensor komplett in der Nut
des Adapters montiert wird.
Bei der Verwendung des Sensors an Rundzylindern in Kombination mit einem der
SICK-Adapter BEF-KHZ-RT1-25 (Bestell-Nr. 5 311 171), BEF-KHZ-RT1-63 (Bestell-
Nr. 5 311 172) oder BEF-KHZ-RT1-130 (Bestell-Nr. 5 311 506) gelten folgende
Einschränkungen:
‡ Umgebungstemperatur T
= 0 °C ... +45 °C.
a
‡ Niedriger Gefährdungsgrad bzgl. Schlagenergie nach EN 50 021.
Leistungsdaten des Sensors
Betriebsspannung
Dauerstrom
Inbetriebnahme
Beim Anschluss des Sensors an eine Spannungsquelle müssen folgende Punkte
berücksichtigt werden:
a.) Die Leistungsdaten (Betriebsspannung, Dauerstrom).
b.) Das Anschlussdiagramm des Sensors.
Wartung
Der Magnetische Zylindersensor für T-Nut von SICK ist wartungsfrei. Wir empfeh-
len, in regelmäßigen Abständen die Anschlüsse zu überprüfen.
DEUTSCH
U = 18 ... 30 V DC
b
≤ 70 mA
I
a
Magnetischer Zylindersensor für T-Nut
II3G EEx nA II T4X
