ACO INS-UC 720M User Manual

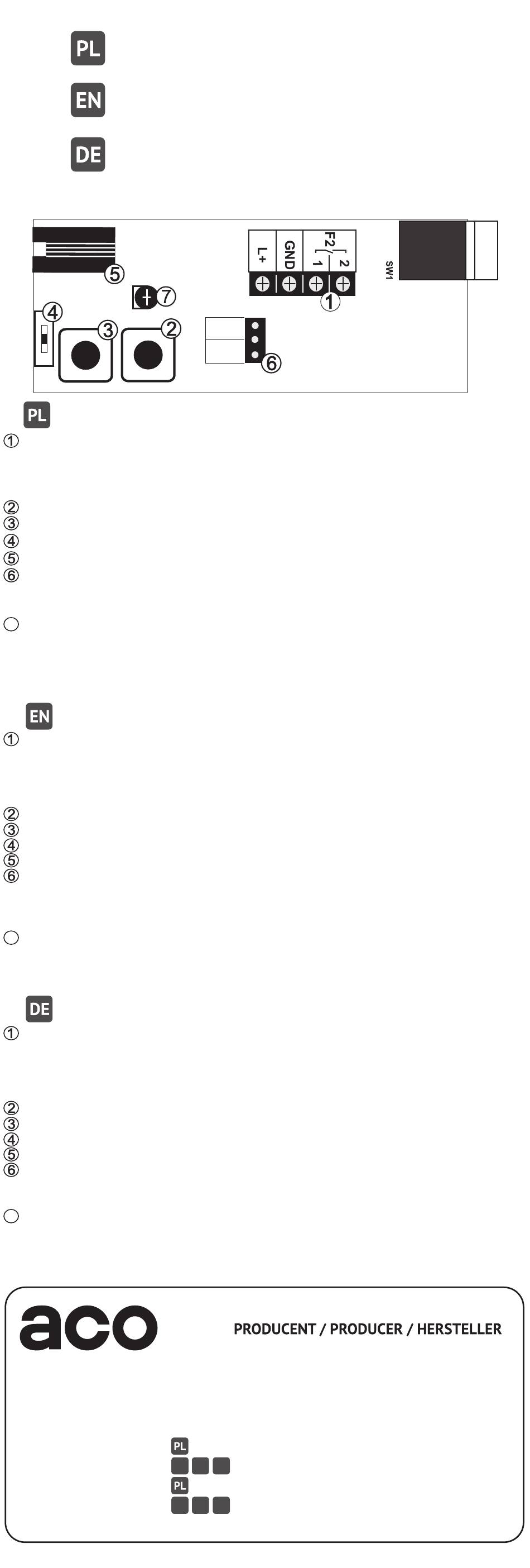

Z aciski podłączenia unifonu:
L+: Linia wywołania z modułu centrali
GND - masa aparatu (minus aparatu [-AP] centrali)
F2 (1, 2) - niezależne zaciski przycisku funkcyjnego F2
D odatkowy przycisk funkcyjny „F2"
Przycisk otwierania drzwi „kluczyk"
Przełącznik regulacji głośności
Złącze podłączenia słuchawki
Zworka wyboru rodzaju centrali, z jaką ma współpracować
unifon (Cyfral lub Bartar).
Uwaga! Dla wersji Bartar odwrócić polaryzację Linii
Regulacja balansu układu antylokalnego
7
Uwaga! Nie należy w trakcie dzwonienia przykładać słuchawki do ucha
ponieważ pojawienie się sygnału dzwonienia może spowodować
uszkodzenie słuchu.
Handset's connecting terminals:
L+: calling line of the main unit
GND: handset's ground (in the main unit the terminal is called
- handset's ground [-AP]
F2, F2 - independent terminals of F2 function button
Additional functional F2 button
Door opening button "the key"
Volume control switch
Handset's connecting point
Main unit switch jumper, chooses which compatible unit
(Cyfral or Bartar)
Attention! For Bartar version turn the line polarisation
around.
Balance control of interferences
7
Note! Do not put the receiver to your ear while it is ringing because the
signal could damage your hearing.
Innenstellenanschlussklemmen:
L+: Anrufleitung der Aussenstelle
GND - Innenstellenmasse (Innenstelle minus [-AP] der
Aussenstelle)
F2, F2 - unabhängige Klemmen der F2 Funktionstaste
Zusätzlicher Funktionstaste "F2"
Türöffnungstaste "Schlüssel"
Lautstärkeschalter
Höreranschluss
Jumper zur Auswahl der Aussenstelle (Cyfral oder Bartar)
Vorsicht! Für Bartar Version die Leitungspolarisierung
wechseln.
Balanceeinstellung der Nebengeräusche
7
Achtung! Man soll den Hörer nicht ans Ohr bringen, wenn es klingelt, weil
das zum Gehörschaden führen kann.
ACO Sp. z o.o. sp. komandytowa
ul. Diamentowa 7
62-002 Suchy Las, Poland
tel. +48 61 843 93 71
tel. +48 61 641 96 86
bok@aco.com.pl
export@aco.com.pl
www.aco.com.pl
Unifon cyfrowy INS-UC 720M
INSTRUKCJA MONTAŻU
Digital uniphone INS-UC 720M
USER MANUAL
Digital Innenstelle INS-UC 720M
BENUTZERHANDBUCH
CYFRAL
BARTAR
EN DE FR
EN DE FR
Instrukcje oraz więcej
informacji dostępne również na:
Instructions and more
information also available on:
Instruktionen und weitere
Informationenauch verfügbar auf:
www.support.aco.com.pl
IU0507VE.2021
