Montage und Betriebsanleitung

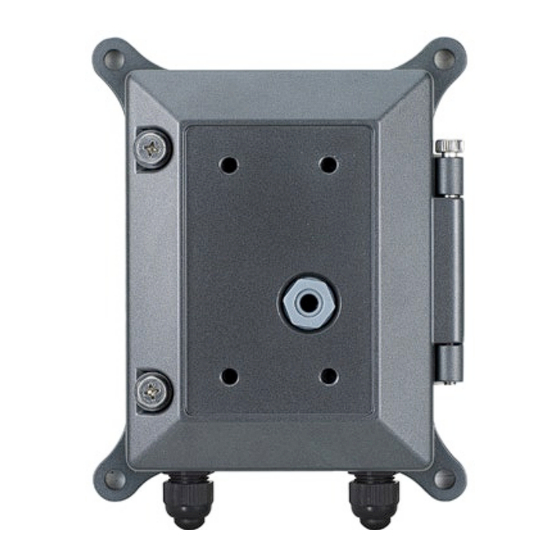

VKC-1356/AK
Kameraanschlusskasten, wetterfest,
für VKC-1356/IR
1. Sicherheitshinweise / Wartung
• B evor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst
diese Sicherheitshinweise und die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• I nbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte
Personen vorgenommen und entsprechend den Installationsanweisungen
- unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt
werden.
• D ie Geräte gegen Eindringen von Wasser und Feuchtigkeit schützen, dies
kann zu dauerhaften Schäden führen. Sollte dennoch Feuchtigkeit einge-
drungen sein, die Geräte nie unter diesen Bedingungen einschalten, sondern
zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• D as System darf nie außerhalb der technischen Daten benutzt werden, da
es zerstört werden kann.
• D as Gerät nur in einem Temperaturbereich von 0°C bis +50°C und einer
Luftfeuchtigkeit bis max. 80% betreiben.
• D as Gerät ist vor großer Hitze, Staub, Feuchtigkeit und Vibrationseinwirkung
zu schützen.
• U m das System von der Versorgungsspannung zu trennen, ziehen Sie das
Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel.
• V erlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die
Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und
keine Feuchtigkeit eindringen kann.
• F alls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren
Lieferanten.
• W artung und Reparaturen dürfen nur von autorisiertem Fachpersonal aus-
geführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden.
Fremdeingriffe beenden jeden Garantieanspruch.
• D as Anschlusskabel sollte nur durch Videor E. Hartig GmbH ausgetauscht
werden.
• V erwenden Sie nur Originalersatzteile und Original-Zubehör von
Videor E. Hartig GmbH.
• Z ur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwen-
den. Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche
dauerhaft schädigen.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass
vorhandene Dichtungen ordnungsgemäß eingesetzt und bei der
Montage nicht verschoben werden.
Beschädigte Dichtungen dürfen nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohn-
bereich Funktionsstörungen verursachen; in diesem Fall kann
vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.
2. Allgemeine Beschreibung
• Kamera-Anschlussbox für Wandmontage
• Netzanschluss und Steuer-Schnittstelle
• Als Mess- und Prüfstelle verwendbar
• RS-485 und Koaxkabel-Anschluss
• 6-pol. Klemmleiste für Video und Steuerung
• Aluminium Druckgussgehäuse mit 2 Kabeleinführungen
• Schutzart: IP65
• Zubehör: Kombikabel MCAB-2, Gewindeadapter 3/4"

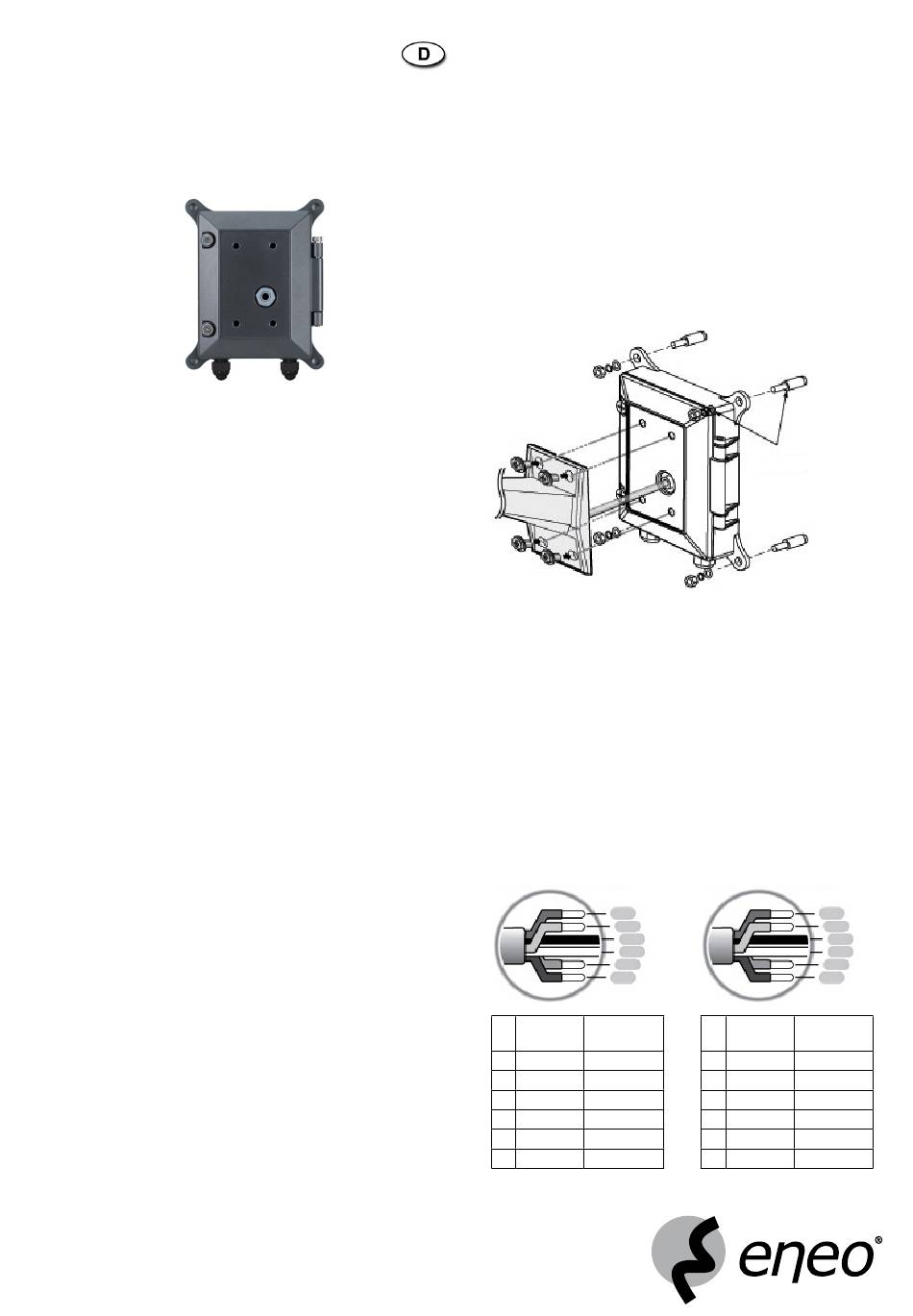

3. Installation
• D ie Bohrschablone als Vorlage verwenden und eine runde Öffnung in der
Wand anbringen.
• A nhand der Bohrschablone vier Löcher bohren und dann Ankerdübel in den
Löchern befestigen.
• Die Anschlussbox mit den vier Ankerschrauben an der Wand befestigen.
• D as Kamerakabel durch den Halter führen, der an der Vorderseite der
Anschlussbox befestigt wird, und es dann durch die Kabeldurchführung im
Gehäusedeckel stecken. Den Halter dann mit 4 Schrauben befestigen.
4. Anschluss der Kamerasteuerung
A Typ (Spannung/Video)
1
2
3
4
5
6
Nr. Anschluss- Funktion
farbe
1
Rot 12VDC
2
Orange GND
3 Schwarz GND (Video)
4
Gelb Videoausgang
5
Grün Nicht benutzt
6 Braun Nicht benutzt
Dübelschraube
B Typ (Spannung/Video/RS-485)
1
2
3
4
5
6
Nr. Anschluss- Funktion
farbe
1
Rot 12VDC
2
Orange GND
3 Schwarz GND (Video)
4
Gelb Videoausgang
5
Grün RS-485 (+)
6 Braun RS-485 (–)
