Page 1 Italiano Español Português Nederlands Dansk Svenska Norsk Suomi Ελληνικά Magyar Polski Русский Čeština Slovenčina Hrvatski Slovenščina Български Română Türkçe ‫ﻲ‬ ‫ﺑ‬ ‫ﺮ ﻋ‬ 日本語 한국어 繁體中文 ST 1800-A22 中文 Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 2 Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 3 Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 4 Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 5 Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...

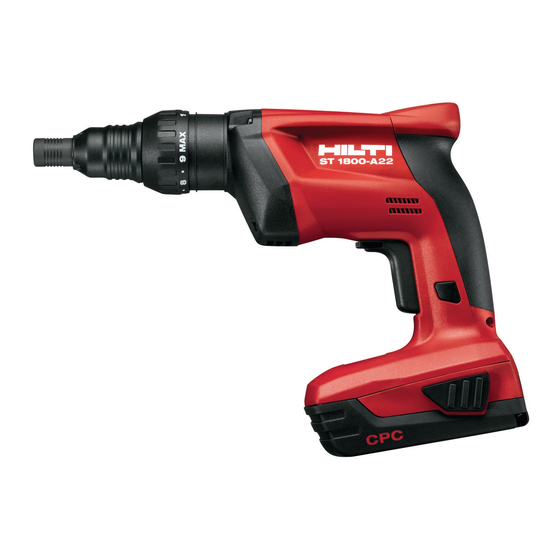

Page 6 ST 1800-A22 Original-Bedienungsanleitung ........
Page 7 Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Page 8 Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Da- ten, mit denen dieses Elektrowerkzeug versehen ist.
Page 9 ▶ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. ▶ Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen.
Page 10 Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. ▶ Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.
Page 11 Holzarten, Beton/Mauerwerk/Gestein die Quarze enthalten und Mineralien sowie Metall können gesund- heitsschädlich sein. ▶ Sorgen Sie für gute Belüftung des Arbeitsplatzes und tragen Sie gegebenenfalls eine Atemschutzmaske, welche für den jeweiligen Staub geeignet ist. Berühren oder Einatmen von Staub können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.
Page 12 ▶ Verwenden Sie für dieses Produkt nur die Hilti LiIon-Akkus der Typenreihe B 22. ▶ Verwenden Sie für diese Akkus nur die Hilti Ladegeräte der C4/36-Reihe. Lieferumfang Metallbauschrauber, Tiefenanschlag STDG 19, Schutzkappe STDC, Schraubwerkzeug SNSD 8, Bedie- nungsanleitung. Von uns freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group | USA: www.hilti.com...
Page 13: Bedienung
Wartung eingesetzt wird, können die Daten abweichen. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Expositionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist.
Page 14 Tiefenanschlag montieren / demontieren (optional) Beim Einsatz von Schrauben mit Dichtscheibe verwenden Sie den für den Durchmesser der Dicht- scheibe geeigneten Tiefenanschlag (Zubehör). Mit der Einstellung des Tiefenanschlags wird die Dich- tung der Schraube korrekt verpresst. Der Tiefenanschlag ist durch eine Schnappverbindung mit dem Metallbauschrauber verbunden und lässt sich einfach abziehen und aufstecken.
Page 15: Pflege Und Instandhaltung
Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. • Bei Beschädigungen und/oder Funktionsstörungen das Produkt nicht betreiben. Sofort vom Hilti Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
Page 16: Hilfe Bei Störungen
▶ Nach längerer Lagerung Gerät und Akkus vor Gebrauch auf Beschädigung kontrollieren. Hilfe bei Störungen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Metallbauschrauber ist nicht funktionsfähig Störung Mögliche Ursache...
Page 17 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Page 18: Information About The Documentation
Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Page 19 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information Cordless metal ST 1800A22...
Page 20 ▶ When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock. ▶ If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply.
Page 21 ▶ Do not expose a battery pack or tool to fire or excessive temperature. Exposure to fire or temperature above 265 °F may cause explosion. ▶ Follow all charging instructions and do not charge the battery pack or tool outside the temperature range specified in the instructions.
Page 22 Metal construction screwdriver, STDG 19 depth gauge, STDC protective cap, SNSD 8 screwdriving bit, operating instructions. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group | USA: www.hilti.com Liion battery display...
Page 23: Technical Data
Status Meaning 1 LED lights. • Charge status: 10 % to 25 % 1 LED blinks, the power tool is ready for use. • Charge status: < 10 % 1 LED blinks, the power tool is not ready for use. •...
Page 24: Operation
Operation Charging the battery 1. Before charging the battery, read the operating instructions for the charger. 2. Make sure that the contacts on the battery and the contacts on the charger are clean and dry. 3. Use an approved charger to charge the battery. Inserting the battery WARNING Risk of injury! Inadvertent starting of the impact screwdriver.
Page 25: Care And Maintenance
▶ Set the forward/reverse switch to the desired direction of rotation. Setting the torque ▶ Set the desired torque. Safe operation WARNING Electric shock A fastener coming into contact with a concealed electric cable may result in electric shock. ▶ Never use the depth gauge or chuck as a gripping area. Always hold the tool by the grip and/or with the hands on plastic parts of the casing (in-line grip).
Page 26: Transport And Storage Of Cordless Tools
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group | USA: www.hilti.com...
Page 27: Rohs (Restriction Of Hazardous Substances)
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 28: Manufacturer's Warranty
Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. English 439718 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 29 Indications relatives à la documentation À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
Page 30 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT Lire toutes les consignes de sécurité...
Page 31 ▶ Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre. ▶ Ne pas exposer les outils électroportatifs à la pluie ou à l'humidité. La pénétration d'eau à l'intérieur d'un outil électroportatif augmentera le risque d'un choc électrique.
Page 32 ▶ Garder les outils de coupe affûtés et propres. Des outils destinés à couper correctement entretenus avec des arêtes de coupe tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. ▶ L'outil électroportatif, les accessoires, les outils amovibles, etc. doivent être utilisés conformément à...
Page 33 ▶ Porter des lunettes de protection. Les éclats de matière peuvent entraîner des blessures corporelles et aux yeux. ▶ Avant le début du travail, prendre connaissance de la classe de risque de la poussière générée lors des travaux. Utiliser un aspirateur avec une classification de sécurité autorisée officiellement et conforme aux dispositions locales concernant les poussières.
Page 34: Caractéristiques Techniques
épaisseurs de matériau appropriés. Il est possible d'utiliser un statif pour chargeur de vis. ▶ Pour ce produit, utiliser exclusivement les accus LiIon Hilti de la série B 22. ▶ Pour ces accus, utiliser exclusivement les chargeurs Hilti de la série C4/36.
Page 35 Valeurs d'émissions acoustiques et de vibrations déterminées conformément à EN 60745 Les valeurs de pression acoustique et de vibrations triaxiales mentionnées dans ces instructions ont été mesurées conformément à un procédé de mesure normalisé et peuvent être utilisées comme base de comparaison entre outils électroportatifs.
Page 36 Retrait de l'accu ▶ Enlever l'accu. Montage / Démontage de la butée de profondeur (en option) Dans le cas de vis avec rondelle d'étanchéité, utiliser une butée de profondeur (accessoire) appropriée au diamètre de la rondelle d'étanchéité. Le réglage de la butée de profondeur permet de plaquer correctement le joint de la vis.
Page 37: Nettoyage Et Entretien
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group | États-Unis : www.hilti.com 439718 Français...
Page 38 ▶ Avant toute utilisation consécutive à un stockage prolongé de l'appareil et des accus, toujours vérifier qu'ils ne sont pas endommagés. Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Visseuse bardage non opérationnelle Défaillance Causes possibles Solution La visseuse bardage ne dé-...
Page 39: Garantie Constructeur
▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Page 40 Dati per la documentazione In riferimento alla presente documentazione • Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi. • Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto.
Page 41 L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. La documentazione tecnica è depositata qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE Leggere tutte le indicazioni di sicurezza, istruzioni, illustrazioni e dati tecnici, in dotazione con il presente attrezzo elettrico.
Page 42 ▶ Evitare il contatto del corpo con superfici con messa a terra, come tubi, radiatori, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a terra. ▶ Tenere gli attrezzi elettrici al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un attrezzo elettrico aumenta il rischio di scosse elettriche.
Page 43 ▶ Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio conservati con cura ed affilati tendono meno ad incastrarsi e sono più facili da guidare. ▶ Seguire attentamente le presenti istruzioni durante l'utilizzo dell'attrezzo elettrico, degli accessori, degli utensili, ecc.
Page 44 ▶ Utilizzare occhiali di protezione. Il materiale scheggiato può causare ferite all'operatore e provocare lesioni agli occhi. ▶ Prima di iniziare il lavoro, verificare la categoria di rischio delle polveri che si formeranno durante il lavoro. Impiegare un aspirapolvere da cantiere con classificazione di protezione rilasciata ufficialmente, che sia conforme alle disposizioni locali sulla protezione dalla polvere.
Page 45: Dati Tecnici
È consentito l'utilizzo di un attrezzo fisso (a colonna) per l'avvitamento di viti inserite in un caricatore. ▶ Per questo prodotto utilizzare esclusivamente le batterie al litio Hilti della serie B 22. ▶ Per queste batterie utilizzare esclusivamente i caricabatteria Hilti della serie C4/36.
Page 46 Informazioni sulla rumorosità e valori delle vibrazioni calcolati secondo la norma EN 60745 I valori relativi alla pressione acustica e alle vibrazioni riportati nelle presenti istruzioni sono stati misurati secondo una procedura standardizzata e possono essere utilizzati per confrontare i diversi attrezzi elettrici. Sono adatti anche ad una valutazione preventiva delle esposizioni.
Page 47 Montaggio/smontaggio dell'astina di profondità (opzionale) Nell'utilizzare viti con rondella di tenuta, impiegare l'astina di profondità idonea per il diametro della rondella di tenuta (accessorio). Con la regolazione dell'astina di profondità, è possibile premere correttamente la guarnizione della vite. L'astina di profondità è collegata tramite un collegamento a scatto con l'avvitatore per costruzioni metalliche e può...
Page 48 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori per il vostro prodotto sono disponibili presso il vostro Hilti Store di fiducia o all'indirizzo internet www.hilti.group | USA: www.hilti.com Trasporto e magazzinaggio degli attrezzi a batteria...
Page 49 Supporto in caso di anomalie In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al Centro Riparazioni Hilti. L'avvitatore per costruzioni metalliche non è funzionante Anomalia...
Page 50: Garanzia Del Costruttore
Gli strumenti e gli attrezzi Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti.
Page 51: Información Sobre La Documentación
Información sobre la documentación Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
Page 52 Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ADVERTENCIA Lea con atención todas las indicaciones de seguridad, instrucciones, ilustraciones...
Page 53 ▶ Evite el contacto corporal con superficies que tengan puesta a tierra, como pueden ser tubos, calefacciones, cocinas y frigoríficos. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. ▶ No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica.
Page 54 piezas defectuosas antes de usar la herramienta eléctrica. Muchos accidentes son consecuencia de un mantenimiento inadecuado de la herramienta eléctrica. ▶ Mantenga los útiles limpios y afilados. Las herramientas de corte bien cuidadas y con aristas afiladas se atascan menos y se guían con más facilidad. ▶...
Page 55 ▶ Para cambiar el útil, utilice también guantes de protección. El contacto con el útil de inserción puede producir cortes y quemaduras. ▶ Utilice protección para los ojos. El material que sale disparado puede ocasionar lesiones en los ojos y en el cuerpo.
Page 56 Se puede utilizar un soporte para atornillar con cargador. ▶ Para este producto utilice únicamente las baterías de Ion-Litio de Hilti de la serie B 22. ▶ Para estas baterías utilice exclusivamente los cargadores de Hilti de la serie C4/36.
Page 57: Datos Técnicos
Estado Significado 2 LED encendidos. • Estado de carga: 25 % a 50 % 1 LED encendido. • Estado de carga: 10 % a 25 % 1 LED parpadea, la herramienta está lista para fun- • Estado de carga: < 10 % cionar.
Page 58 Valores de vibración totales (suma vectorial de tres direcciones); medición según EN 62841 Atornillado (a 0,5 m/s² Incertidumbre al atornillar (K) 1,5 m/s² Manejo Carga de la batería 1. Antes de cargarla, lea el manual de instrucciones del cargador. 2. Asegúrese de que los contactos de la batería y del cargador estén limpios y secos. 3.
Page 59 Ajuste del giro a la derecha o a la izquierda Un bloqueo impide la conmutación con el motor en marcha. En la posición central, el conmutador de control está bloqueado (bloqueo de conexión). ▶ Ajuste el conmutador de giro a la derecha/izquierda en la posición de giro deseada. Ajuste del par de giro ▶...
Page 60: Cuidado Y Mantenimiento
Para garantizar un correcto funcionamiento, utilice exclusivamente piezas de repuesto y material de consumo originales. Puede encontrar piezas de repuesto, consumibles y accesorios para su producto que nosotros mismos comercializamos en Hilti Store o en: www.hilti.group | EE. UU.: www.hilti.com Transporte y almacenamiento de las herramientas alimentadas por batería Transporte PRECAUCIÓN...
Page 61 Hilti están fabricadas en su mayor parte con materiales reutilizables. La condición para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas.
Page 62 ▶ Deshágase de las baterías de tal forma que no terminen en manos de niños. ▶ Elimine la batería en su Hilti Store o diríjase a su empresa de desechos. ▶ No deseche las herramientas eléctricas, los aparatos eléctricos ni las baterías junto con los residuos domésticos.
Page 63 Indicações sobre a documentação Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
Page 64 Na parte final desta documentação encontra uma reprodução da declaração de conformidade. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança gerais para ferramentas eléctricas AVISO Leia todas as normas de segurança, instruções, imagens e dados técnicos, com os quais...
Page 65 ▶ Não use o cabo de ligação para transportar, pendurar ou desligar a ferramenta eléctrica da tomada. Mantenha o cabo de ligação afastado de calor, óleo, arestas vivas ou partes em movimento. Cabos de ligação danificados ou emaranhados aumentam o risco de choque eléctrico. ▶...
Page 66 Utilização e manuseamento da ferramenta a bateria ▶ Apenas deverá carregar as baterias em carregadores recomendados pelo fabricante. carregador adequado para um determinado tipo de baterias existe perigo de incêndio se for utilizado para outras baterias. ▶ Nas ferramentas eléctricas utilize apenas as baterias previstas. A utilização de outras baterias pode causar ferimentos e riscos de incêndio.
Page 67 É possível a utilização de um extensor para o aparafusamento de parafusos em carregador. ▶ Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 22. ▶ Para estas baterias, utilize apenas os carregadores Hilti da série C4/36.
Page 68: Características Técnicas
STDC, Acessório de aparafusamento SNSD 8, Manual de instruções. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group | EUA: www.hilti.com Indicador da bateria de iões de lítio O estado da carga da bateria de iões de lítio e as avarias da ferramenta são sinalizados através da indicação...
Page 69 for utilizada para outras aplicações, com acessórios diferentes dos indicados ou devido a manutenção insuficiente, os dados podem diferir. Isso pode aumentar notoriamente a exposição durante todo o período de trabalho. Para uma avaliação exacta da exposição também se devem considerar os períodos durante os quais a ferramenta está...
Page 70 Montar / desmontar (opcional) o limitador de profundidade Ao aplicar parafusos com disco vedante, utilize o limitador de profundidade (acessórios) adequado para o diâmetro do disco vedante. Através do ajuste do limitador de profundidade, é possível apertar correctamente o vedante do parafuso. O limitador de profundidade está...
Page 71: Conservação E Manutenção
Para um funcionamento seguro, utilize apenas peças sobresselentes e consumíveis originais. Poderá encontrar peças sobresselentes, consumíveis e acessórios aprovados por nós para o seu produto no seu Hilti Store ou em: www.hilti.group | EUA: www.hilti.com Transporte e armazenamento de ferramentas de baterias recarregáveis...
Page 72 Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. A aparafusadora para construção metálica não está pronta a funcionar Avaria Causa possível...
Page 73: Garantia Do Fabricante
▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Page 74 Informatie over documentatie Over deze documentatie • Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werken en storingsvrij gebruik. • De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen. • De handleiding altijd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.
Page 75 Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie. De technische documentatie is hier te vinden: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING Lees alle veiligheidsaanwijzingen, aanwijzingen, afbeeldingen en technische gegevens die op het apparaat aanwezig zijn.
Page 76 ▶ Gebruik de aansluitleiding niet voor een verkeerd doel, om het elektrisch gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de aansluitleiding uit de buurt van hitte, olie, scherpe randen en bewegende delen. Beschadigde of in de war geraakte aansluitleidingen vergroten het risico op een elektrische schok.
Page 77 ▶ Houd de handgrepen en de greepgedeelten droog, schoon en vrij van olie en vet. Gladde handgrepen en greepgedeelten zorgen dat het elektrisch gereedschap in onvoorziene situaties niet veilig kan worden bediend en gecontroleerd. Gebruik en hantering van het accugereedschap ▶...
Page 78 ▶ Zorg voor een goede ventilatie van het werkgebied en draag zo nodig een ademmasker dat geschikt is voor de betreffende stof. Het in contact komen met of het inademen van stof kan leiden tot allergische reacties en/of aandoeningen van de luchtwegen bij de gebruiker of personen die zich in de buurt bevinden.
Page 79: Technische Gegevens
▶ Gebruik voor dit product alleen de Hilti lithiumion-accu's van de typeserie B 22. ▶ Gebruik voor deze accu's alleen de Hilti acculaders van de C4/36-serie. Standaard leveringsomvang Schroefmachine voor metaal, diepte-aanslag STDG 19, beschermkap STDC, schroefgereedschap SNSD 8, handleiding.
Page 80 het elektrisch gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereed- schappen of als het onvoldoende wordt onderhouden, kunnen de gegevens afwijken. Hierdoor kunnen de blootstellingswaarden over de gehele gebruiksperiode duidelijk worden verhoogd. Voor een nauwkeurige in- schatting van de blootstellingswaarden moet ook rekening worden gehouden met de tijden waarin het appa- raat is uitgeschakeld of weliswaar draait maar niet wordt gebruikt.
Page 81 Diepte-aanslag aanbrengen / verwijderen (optioneel) Gebruik bij schroeven met een afdichtring een voor de diameter van de afdichtring geschikte diepte- aanslag (toebehoren). Met de instelling van de diepte-aanslag kan de afdichting van de schroef correct worden ingedrukt. De diepte-aanslag is met een klikverbinding met de schroefmachine verbonden en kan eenvoudig worden verwijderd en aangebracht.
Page 82: Verzorging En Onderhoud
Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werking controleren. • Bij beschadigingen en/of functiestoringen het product niet gebruiken. Direct door Hilti Service laten repareren. • Na verzorgings- en onderhoudswerkzaamheden alle afschermingen aanbrengen en hun werking contro- leren.
Page 83: Hulp Bij Storingen
▶ Reinig de vergrendelnokken baar. vervuild. en vergrendel de accu. Neem als het probleem blijft bestaan contact op met de Hilti service. LED 1 knippert. Accu ontladen. ▶ Laad de accu op. De accu is te heet. ▶ Breng de accu op de aanbevo- len werktemperatuur.
Page 84 ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. ▶ Geef elektrisch gereedschap, elektronische apparaten en accu's niet met het huisvuil mee! RoHS (richtlijn voor het beperken van het gebruik van gevaarlijke stoffen) Onder de volgende links vindt u de tabel met gevaarlijke stoffen: qr.hilti.com/r6614473...
Page 85 Oplysninger vedrørende dokumentationen Vedrørende denne dokumentation • Læs denne dokumentation igennem før ibrugtagning. Det er en forudsætning for sikkert arbejde og korrekt håndtering. • Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet. • Opbevar altid brugsanvisningen sammen med produktet, og overdrag det kun til andre personer sammen med denne anvisning.
Page 86 Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med gældende direktiver og standarder. Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL Læs alle sikkerhedsanvisninger, henvisninger, billedtekster og tekniske data på...
Page 87 ▶ Hvis elværktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. ▶ Hvis det ikke kan undgås at anvende elværktøjet i fugtige omgivelser, skal du anvende et fejlstrømsrelæ.
Page 88 ▶ Hvis batteriet anvendes forkert, kan der løbe væske ud af batteriet. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Batterivæske kan give hudirritation eller forbrændinger. ▶...
Page 89 Anvendelsen af et stativ til iskruning af magasinskruer er mulig. ▶ Anvend kun Hilti lithium-ion-batterier i typeserien B 22 til dette produkt. ▶ Anvend kun Hilti ladere i C4/36-serien til disse batterier.
Page 90: Tekniske Data
Tilstand Betydning 1 lysdiode blinker, maskinen er klar til brug. • Ladetilstand: < 10 % 1 lysdiode blinker, maskinen er ikke klar til brug. • Batteriet er overophedet. 4 lysdioder blinker, maskinen er ikke klar til brug. • Maskinen er overbelastet eller overophedet. Når afbryderen er aktiveret, og op til 5 sekunder efter at afbryderen er sluppet, er det ikke muligt at få...
Page 91 Betjening Opladning af batteri 1. Læs brugsanvisningen til laderen før opladning. 2. Vær opmærksom på, at kontakterne på batteriet og laderen er rene og tørre. 3. Oplad batteriet i en godkendt lader. Ilægning af batteri ADVARSEL Fare for personskader Utilsigtet start af slagskruemaskinen. ▶...
Page 92: Rengøring Og Vedligeholdelse
Indstilling af moment ▶ Indstil det ønskede moment. Sikkerhedsegenskaber ADVARSEL Elektrisk stød Hvis befæstelseselementerne kommer i berøring med skjulte elledninger kan det medføre elektrisk stød. ▶ Anvend aldrig dybdestoppet og værktøjsholderen i grebsområdet. Hold altid maskinen fast i håndgrebet og/eller kunststofhusets dele i linjegreb. ▶...
Page 93 Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som vi har godkendt, finder du i dit Hilti Store Center eller under: www.hilti.group | USA: www.hilti.com Transport og opbevaring af batteridrevne maskiner...
Page 94 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes. Materialerne skal sorteres, før de kan genvindes. I mange lande modtager Hilti dine udtjente instrumenter med henblik på genvinding. Spørg Hilti kundeservice eller din forhandler. Bortskaffelse af batterier Som følge af ukorrekt bortskaffelse af batterier kan der opstå...
Page 95 Uppgifter för dokumentation Om denna dokumentation • Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering. • Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. •...
Page 96 Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med gällande direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING Läs noga igenom alla säkerhetsföreskrifter, anvisningar, avbildningar och tekniska data...
Page 97 från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade anslutningskablar ökar risken för elstötar. ▶ När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är avsedda för utomhusbruk. Genom att använda en lämplig förlängningskabel för utomhusbruk minskar du risken för elstötar.
Page 98 ▶ Om batteriet används på fel sätt kan vätska rinna ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt, skölj med vatten. Om vätska kommer i kontakt med ögonen, uppsök dessutom läkare. Batterivätskan kan orsaka hudirritation eller brännskada. ▶ Använd aldrig skadade eller egenhändigt modifierade batterier. Skadade eller modifierade batterier kan bete sig oförutsägbart och orsaka brand, explosioner eller risk för skador.
Page 99 Du kan också använda ett stationärt verktyg för att skruva i magasinerade skruvar. ▶ Använd endast Hiltis litiumjonbatterier av typen Li-Ion B 22 med produkten. ▶ Använd endast Hilti batteriladdare i C4/36-serien för dessa batterier. Leveransinnehåll Metallskruvdragare, djupanslag STDG 19, skyddskåpa STDC, skruvverktyg SNSD 8, bruksanvisning.
Page 100: Teknisk Information
Status Betydelse 1 lysdiod blinkar, verktyget är inte färdigt att använ- • Batteriet är överhettat. das. 4 lysdioder blinkar, verktyget är inte färdigt att an- • Verktyget är överlastat eller överhettat. vändas. Det går inte att få reda på laddningsstatus när strömbrytaren hålls intryckt och i upp till fem sekunder efter det att strömbrytaren har släppts upp.
Page 101 Användning Ladda batteriet 1. Läs batteriladdarens bruksanvisning innan du laddar batteriet. 2. Se till att batteriets och batteriladdarens sladdar är rena och torra. 3. Ladda batteriet i en godkänd batteriladdare. Sätta i batteriet VARNING Risk för personskada Oavsiktlig start av slagskruvdragaren. ▶...
Page 102: Skötsel Och Underhåll
Ställa in åtdragningsmoment ▶ Ställ in önskat åtdragningsmoment. Säkerhetsbeteende VARNING Elektriska stötar Om fästelementen kommer i kontakt med dolda elledningar kan du få en elektrisk stöt. ▶ Använd aldrig djupanslaget eller chucken som handtag. Håll alltid i verktygets handtag och/eller plasthölje med ett rakt, stadigt grepp. ▶...
Page 103 ▶ Kontrollera att verktyget och batterierna är oskadda innan de används efter en längre tids förvaring. Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand.
Page 104 Hilti-produkter är till stor del tillverkade av återvinningsbara material. En förutsättning för återvinning är att materialen separeras på rätt sätt. I många länder kan du lämna in ditt uttjänta instrument så att Hilti tar hand om det. Hör efter med Hiltis kundtjänst eller din kontaktperson.
Page 105 Informasjon om dokumentasjonen Om denne dokumentasjonen • Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk. • Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. • Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.
Page 106 Vi erklærer herved at produktet som er beskrevet her, er i samsvar med gjeldende normer og direktiver. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL Les alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som elektro- verktøyet er utstyrt med.
Page 107 ▶ Må elektroverktøyet brukes i fuktige omgivelser, er det nødvendig å bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet ▶ Vær oppmerksom, pass på hva du gjør, og gå fornuftig fram under arbeidet med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller påvirket narkotika, alkohol eller medikamenter.
Page 108 ▶ Ikke utsett batteriet for åpen ild eller høye temperaturer. Brann eller temperaturer over 130 °C kan utløse en eksplosjon. ▶ Følg alle anvisningene for lading, og lad aldri batteriet eller det batteridrevne verktøyet utenfor temperaturområdet som er angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke brannfaren.
Page 109 Bruk av stativ for innskruing av magasinerte skruer er mulig. ▶ Til dette produktet må det bare brukes Hilti Li-Ion-batterier i serien B 22. ▶ Bruk bare Hilti-laderne i C4/36-serien til disse batteriene.
Page 110 Tilstand Betydning 1 LED blinker, maskinen er ikke klar til bruk. • Batteriet er overopphetet. 4 LED-er blinker, maskinen er ikke klar til bruk. • Maskinen er overbelastet eller overopphetet. Når du trykker på kontrollbryteren og inntil 5 sekunder etter at du har sluppet kontrollbryteren, er det ikke mulig å...
Page 111 Betjening Lade batteriet 1. Les bruksanvisningen for laderen før lading. 2. Kontaktene på batteriet og laderen må være rene og tørre. 3. Lad opp batteriet i en godkjent lader. Sette inn batteri ADVARSEL Fare for personskader Utilsiktet start av slagskrumaskinen. ▶...
Page 112: Service Og Vedlikehold
Stille inn dreiemoment ▶ Still inn ønsket dreiemoment. Forholdsregler ADVARSEL Elektrisk støt Hvis festeelementene kommer i kontakt med skjulte ledninger, kan det føre til elektrisk støt. ▶ Ikke bruk dybdeanlegget og chucken som håndtak. Hold alltid maskinen i håndtaket og/eller i plasthusdelene på håndtaket. ▶...
Page 113 ▶ Etter lengre tids oppbevaring må maskin og batterier kontrolleres med hensyn til skade før bruk. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service. Metallskrutrekkeren er ikke klar til bruk Feil Mulig årsak...
Page 114 /venstregang. Avhending Hilti-apparater er i stor grad laget av resirkulerbart materiale. En forskriftsmessig materialsortering er en forutsetning for resirkulering. I mange land tar Hilti ditt gamle apparat i retur. Spør Hilti kundeservice eller forhandleren din. Avhending av batterier Ved ukyndig avhending av batterier kan gasser eller væsker som lekker ut, representere helsefare.
Page 115 Dokumentaation tiedot Tästä dokumentaatiosta • Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. • Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. • Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.
Page 116 Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAKAVA VAARA Lue kaikki turvallisuus- ja käyttöohjeet, selostukset ja tekniset tiedot, jotka...
Page 117 ▶ Älä kanna tai ripusta sähkötyökalua verkkojohdostaan äläkä vedä pistoketta irti pistorasiasta johdosta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai toisiinsa kietoutuneet johdot lisäävät sähköiskun vaaraa. ▶ Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvia jatkojohtoja. Ulko- käyttöön soveltuvan jatkojohdon käyttö...
Page 118 ▶ Pidä irrallinen akku loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nau- loista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun liittimet. Akun liittimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon. ▶ Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei saa koskettaa. Vältä kosketusta sen kanssa.
Page 119 ▶ Käytä tämän akun yhteydessä vain C4/36-sarjan Hilti-latureita. Toimituksen sisältö Kateruuvain, syvyysrajoitin STDG 19, suojus STDC, ruuvaustyökalu SNSD 8, käyttöohje. Tälle tuotteelle hyväksyttyjä varaosia, kulutusmateriaaleja ja lisävarusteita löydät Hilti Store -liikkeestä tai osoitteesta: www.hilti.group | USA: www.hilti.com Litiumioniakun näyttö Litiumioniakun lataustila ja koneen häiriöt näytetään litiumioniakun näytössä.
Page 120: Tekniset Tiedot
Tila Merkitys 3 LED-merkkivaloa palaa. • Lataustila: 50 % ... 75 % 2 LED-merkkivaloa palaa. • Lataustila: 25 % ... 50 % 1 LED-merkkivalo palaa. • Lataustila: 10 % ... 25 % 1 LED-merkkivalo vilkkuu, kone on toimintavalmis. • Lataustila: < 10 % 1 LED-merkkivalo vilkkuu, kone ei ole toimintaval- •...
Page 121 Tärinän kokonaisarvot (kolmen suunnan vektorien summa), määritetty standardin EN 62841 mukai- sesti Ruuvaaminen (a 0,5 m/s² Epävarmuus ruuvattaessa (K) 1,5 m/s² Käyttö Akun lataaminen 1. Ennen lataamista lue laturin käyttöohje. 2. Varmista, että liittimet akussa ja laturissa ovat puhtaat ja kuivat. 3.
Page 122 Pyörimissuunnan valinta Salpa estää suunnan vaihtamisen moottorin käydessä. Keskiasennossa koneen käyttökytkin on lukittu (käynnistymisen esto). ▶ Valitse haluamasi pyörimissuunta suunnanvaihtokytkimellä. Vääntömomentin säätö ▶ Säädä vääntömomentti haluamaksesi. Turvallinen toiminta VAARA Sähköisku Jos kiinnityselementti osuu rakenteen sisällä olevaan sähköjohtoon, saatat saada sähköiskun. ▶...
Page 123 ▶ Varastoi kone ja akut lasten ja asiattomien henkilöiden ulottumattomissa. ▶ Pitemmän varastoinnin jälkeen tarkasta kone ja akkujen mahdolliset vauriot ennen käyttöä. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Kateruuvain ei ole toimintakykyinen Häiriö...
Page 124: Valmistajan Myöntämä Takuu
Hävittäminen Hilti-työkalut, -koneet ja -laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen lajittelu. Useissa maissa Hilti ottaa vanhat koneet ja laitteet vastaan kierrätystä ja hävitystä varten. Lisätietoja saat Hilti-huollosta tai -edustajalta. Akkujen hävittäminen Määräystenvastaisten hävittämisen seurauksena akuista ulos pääsevät kaasut tai nesteet voivat vaarantaa terveyden.
Page 125 Στοιχεία για την τεχνική τεκμηρίωση Σχετικά με την παρούσα τεκμηρίωση • Πριν από την πρώτη θέση σε λειτουργία διαβάστε την παρούσα τεκμηρίωση. Αποτελεί προϋπόθεση για ασφαλή εργασία και απρόσκοπτο χειρισμό. • Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν. •...
Page 126 τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 127 ▶ Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας, όταν το σώμα σας είναι γειωμένο. ▶ Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή σε υγρασία. Η εισχώρηση νερού στο ηλεκτρικό εργαλείο...
Page 128 χαλασμένα εξαρτήματα για επισκευή πριν χρησιμοποιήσετε ξανά το εργαλείο. Πολλά ατυχήματα οφείλονται σε κακά συντηρημένα ηλεκτρικά εργαλεία. ▶ Διατηρείτε τα εξαρτήματα κοπής αιχμηρά και καθαρά. Τα σχολαστικά συντηρημένα εξαρτήματα κοπής με αιχμηρές ακμές κολλάνε σπανιότερα και καθοδηγούνται με μεγαλύτερη ευκολία. ▶...
Page 129 ▶ Αποφύγετε να ακουμπάτε περιστρεφόμενα εξαρτήματα - Κίνδυνος τραυματισμού! ▶ Φοράτε κατά τη χρήση του εργαλείου κατάλληλα προστατευτικά γυαλιά, προστατευτικό κράνος, ωτοασπίδες, προστατευτικά γάντια και ελαφριά μάσκα αναπνοής. ▶ Φοράτε προστατευτικά γάντια ακόμη και κατά την αντικατάσταση εξαρτημάτων. Η επαφή με το εξάρτημα...
Page 130 ανάλογα υλικά και πάχη υλικών. Είναι δυνατή η χρήση του εργαλείου σε βάση για το βίδωμα βιδών από δεσμίδα. ▶ Χρησιμοποιείτε για αυτό το προϊόν μόνο τις επαναφορτιζόμενες μπαταρίες Li-Ion της Hilti της σειράς τύπου B 22. ▶ Χρησιμοποιείτε για αυτές τις επαναφορτιζόμενες μπαταρίες μόνο τους φορτιστές Hilti της σειράς C4/36.
Page 131 Κατάσταση Σημασία 3 LED ανάβουν. • Κατάσταση φόρτισης: 50 % έως 75% 2 LED ανάβουν. • Κατάσταση φόρτισης: 25 % έως 50% 1 LED ανάβει. • Κατάσταση φόρτισης: 10 % έως 25% 1 LED αναβοσβήνει, το εργαλείο είναι σε ετοι- •...
Page 132 Συνολικές τιμές κραδασμών (άθροισμα διανύσματος τριών κατευθύνσεων), υπολογισμένες κατά EN 62841 Βίδωμα (a 0,5 m/s² Ανακρίβεια βιδώματος (K) 1,5 m/s² Χειρισμός Φορτίστε την μπαταρία 1. Διαβάστε πριν από τη φόρτιση τις οδηγίες χρήσης του φορτιστή. 2. Βεβαιωθείτε ότι οι επαφές της επαναφορτιζόμενης μπαταρίας και του φορτιστή είναι καθαρές και στεγνές.
Page 133 Ρύθμιση δεξιόστροφης/αριστερόστροφης λειτουργίας Ένας μηχανισμός φραγής αποτρέπει την εναλλαγή λειτουργίας όσο λειτουργεί το μοτέρ. Στη μεσαία θέση, ο διακόπτης ελέγχου είναι μπλοκαρισμένος (φραγή ενεργοποίησης). ▶ Ρυθμίστε τον διακόπτη εναλλαγής δεξιόστροφης/αριστερόστροφης λειτουργίας στην επιθυμητή φορά περιστροφής. Ρύθμιση ροπής στρέψης ▶ Ρυθμίστε την επιθυμητή ροπή στρέψης. Συμπεριφορά...
Page 134 Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group | ΗΠΑ: www.hilti.com Μεταφορά και αποθήκευση επαναφορτιζόμενων εργαλείων Μεταφορά...
Page 135 κατσαβίδι μεταλλικών κατα- σκευών, αφαιρέστε την επα- ναφορτιζόμενη μπαταρία, πα- ρατηρήστε τη, αφήστε τη να κρυώσει και επικοινωνήστε με το σέρβις της Hilti. Δεν υπάρχει η δυνατότητα Διακόπτης αριστερόστρο- ▶ Πιέστε τον διακόπτη αριστε- πίεσης του διακόπτη ελέγχου φης/δεξιόστροφης λειτουργίας στη...
Page 136: Διάθεση Στα Απορρίμματα
Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Page 137 A dokumentáció adatai A dokumentumról • Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele. • Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket. • Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.
Page 138 Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást, illusztrált anyagot és...
Page 139 ▶ Ne érjen hozzá földelt felületekhez, például csövekhez, fűtőtestekhez, tűzhelyekhez és hűtőszek- rényekhez. Az áramütés veszélye megnövekszik, ha a teste le van földelve. ▶ Tartsa távol az elektromos kéziszerszámokat az esőtől és a nedvesség hatásaitól. Ha víz hatol be az elektromos kéziszerszámba, az növeli az áramütés kockázatát. ▶...
Page 140 kéziszerszám működését. Használat előtt javíttassa meg a gép megrongálódott alkatrészeit. Sok balesetnek a rosszul karbantartott elektromos kéziszerszám az oka. ▶ Tartsa tisztán és élesen a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. ▶...
Page 141 ▶ A szerszámcsere közben is viseljen védőkesztyűt. A betétszerszám megérintése vágási és égési sérüléseket okozhat. ▶ Viseljen védőszemüveget. A szilánkok a szem és egyéb testrészek sérüléseit okozhatják. ▶ A munka megkezdése előtt tisztázza a munka során keletkező por veszélyességi besorolását. Használjon hivatalosan engedélyezett védelmi osztályú...
Page 142: Műszaki Adatok
önmetsző csavarok meghatározott vastagságú, megfelelő anyagokban való behajtására és kicsa- varozására terveztük. Tárazott csavarok csavarozására rögzített gép használható. ▶ Ehhez a termékhez csak a Hilti B 22 típussorozatú Li-ion akkumulátorokat használja. ▶ Ehhez az akkuhoz kizárólag a C4/36 sorozatba tartozó Hilti töltőkészüléket használjon. Szállítási terjedelem Csavarbehajtó...
Page 143 A zajinformációk és rezgési értékek megállapítása az EN 60745 szerint történt A jelen útmutatókban megadott hangnyomás- és rezgésértékeket egy szabványosított mérési eljárás keretében mértük meg, és alkalmasak elektromos kéziszerszámok egymással történő összehasonlítására. Az értékek emellett alkalmasak az expozíció előzetes megbecsülésére. A megadott adatok az elektromos kéziszerszám fő...
Page 144 Mélységütköző (opcionális) felszerelése / leszerelése Tömítőtárcsás csavarok alkalmazásakor használjon a tömítőtárcsa átmérőjének megfelelő mélységüt- közőt (tartozék). A mélységütköző beállításával megfelelően préselheti a csavar tömítését. A mélységütköző csappantyús zárral van a csavarbehajtóra rögzítve, egyszerűen lehúzható és feltűzhető. ▶ Szerelje fel a mélységütközőt. Védősapka használata Ha nincs felszerelve mélységütköző, akkor a védősapka védi a mélységütköző...
Page 145: Ápolás És Karbantartás
Rendszeresen ellenőrizze a látható részeket sérülés, illetve a kezelőelemeket kifogástalan működés szempontjából. • Sérülések és/vagy funkciózavar esetén ne működtesse a terméket. Azonnal javíttassa meg a Hilti Szervizben. • Az ápolási és karbantartási munkák után minden védőfelszerelést szereljen fel, és ellenőrizze a gép működését.
Page 146 ▶ Hosszabb tárolást követően ellenőrizze az akkumulátor és a gép sértetlenségét a használatba vétel előtt. Segítség zavarok esetén Az ebben a táblázatban fel nem sorolt zavarok, illetve olyan zavarok esetén, amelyeket saját maga nem tud megjavítani, kérjük, forduljon a Hilti Szervizhez. A csavarbehajtó nem működőképes Üzemzavar Lehetséges ok...
Page 147 ▶ A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében. ▶ Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe. ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. ▶ Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!
Page 148 Dane dotyczące dokumentacji O niniejszej dokumentacji • Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi. • Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie. •...
Page 149 Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE Należy przeczytać...
Page 150 ▶ Należy unikać kontaktu z uziemionymi powierzchniami, jak rury, grzejniki, piece i lodówki. W przypadku kontaktu z uziemieniem istnieje zwiększone ryzyko porażenia prądem. ▶ Elektronarzędzie chronić przed deszczem i wilgocią. Wniknięcie wody do elektronarzędzia powoduje zwiększenie ryzyka porażenia prądem. ▶ Nigdy nie używać przewodu zasilającego niezgodnie z jego przeznaczeniem, np. do przenoszenia lub zawieszania elektronarzędzia, ani do wyciągania wtyczki z gniazda.
Page 151 ▶ Należy zadbać o to, aby narzędzia tnące były ostre i czyste. Utrzymywane w dobrym stanie narzędzia tnące z ostrymi krawędziami tnącymi rzadziej zakleszczają się i łatwiej się je prowadzi. ▶ Elektronarzędzia, osprzętu, narzędzi roboczych itp. należy używać zgodnie z niniejszymi wska- zówkami.
Page 152 ▶ Nosić okulary ochronne. Odłamki odłupanego materiału mogą spowodować obrażenia ciała lub oczu. ▶ Przed rozpoczęciem pracy ustalić klasę zagrożenia stwarzanego przez powstający pył. Należy stosować odkurzacz przemysłowy z oficjalnie dopuszczoną klasą ochrony, odpowiadającą lokalnym przepisom o ochronie przeciwpyłowej. Pyły z niektórych materiałów, jak zawierające ołów pokrycie malarskie, niektóre rodzaje drewna, beton, mur i kamień...
Page 153: Dane Techniczne
Do przykręcania wkrętów z magazynka możliwe jest wykorzystanie stojaka. ▶ Z tym produktem stosować tylko akumulatory Hilti Li-Ion typu B 22. ▶ Do ładowania akumulatorów używać wyłącznie prostowników Hilti serii C4/36. Zakres dostawy Wkrętarka do konstrukcji metalowych, ogranicznik głębokości STDG 19, osłona STDC, narzędzie do...
Page 154 Informacje o hałasie i wartości drgań ustalono według EN 60745 Podane w niniejszej instrukcji wartość ciśnienia akustycznego oraz drgań zostały zmierzone zgodnie z metodą pomiarową i mogą być stosowane do porównywania elektronarzędzi. Można je również stosować do tymczasowego określenia ekspozycji. Podane dane dotyczą głównych zastosowań elektronarzędzia. Jeśli elektronarzędzie zostanie zastosowane do innych prac, z innymi narzędziami roboczymi lub nie będzie odpowiednio konserwowane, wówczas dane mogą...
Page 155 Montaż/demontaż ogranicznika głębokości (opcjonalnie) W przypadku używania wkrętów z podkładką uszczelniającą stosować ogranicznik właściwy dla śred- nicy podkładki uszczelniającej (wyposażenie). Dzięki ustawieniu ogranicznika głębokości uszczelka wkrętu zostanie prawidłowo dociśnięta. Ogranicznik głębokości jest połączony z wkrętarką do konstrukcji metalowych za pomocą połączenia zapadkowego i można go zarówno łatwo zdjąć, jak i nasadzić.
Page 156 W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group | USA: www.hilti.com Transport i magazynowanie urządzeń zasilanych akumulatorami Transport OSTROŻNIE...
Page 157 Pomoc w przypadku awarii W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie usunąć sam, należy skontaktować się z serwisem Hilti. Wkrętarka do konstrukcji metalowych nie jest sprawna Awaria Możliwa przyczyna...
Page 158: Gwarancja Producenta Na Urządzenia
▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. ▶ Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komu-...
Page 159 ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1 Страна производства: см. маркировочную табличку на оборудовании. Дата производства: см. маркировочную табличку на оборудовании. Соответствующий сертификат можно найти по адресу: www.hilti.ru Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.
Page 160 Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа. Техническая документация (оригиналы) хранится здесь: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Германия Русский 439718 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 161 Безопасность Общие указания по технике безопасности для электроинструментов ПРЕДУПРЕЖДЕНИЕ Изучите все указания по технике безопасности, инструкции, иллюстрации и технические данные, которые прилагаются к данному электроинструменту. Несоблюдение приводимых ниже указаний может привести к поражению электрическим током, пожару и/или тяжелым травмам. Сохраните все указания по технике безопасности и инструкции для следующего пользователя. Используемый...
Page 162 ▶ Носите спецодежду. Не надевайте очень свободную одежду или украшения. Оберегайте во- лосы, одежду и защитные перчатки от вращающихся узлов электроинструмента. Свободная одежда, украшения и длинные волосы могут быть захвачены ими. ▶ Если предусмотрено подсоединение устройств для удаления и сбора пыли, убедитесь в том, что...
Page 163 ▶ Соблюдайте все указания по зарядке и никогда не заряжайте аккумулятор или аккумулятор- ный инструмент вне температурного диапазона, указанного в руководстве по эксплатации. Неправильная зарядка/зарядка вне указанного в руководстве по эксплуатации температурного диапазона могут привести к разрушению аккумулятора и повышают опасность возгорания. Сервис...
Page 164 выворачивания самонарезающих шурупов или шурупов с накаткой в соответствующие материалы раз- личной толщины. Возможно его стационарное использование для заворачивания шурупов в обойме. ▶ Для этого изделия используйте только литий-ионные аккумуляторы фирмы Hilti серии B 22. ▶ Для зарядки этих аккумуляторов используйте только зарядные устройства Hilti серии C4/36. Комплект поставки...
Page 165: Технические Данные
Индикатор состояния литий-ионного аккумулятора Уровень заряда литий-ионного аккумулятора и сбои в работе электроинструмента сигнализируются посредством индикатора состояния литий-ионного аккумулятора. Уровень заряда литий-ионного аккумулятора отображается после нажатия одной из двух кнопок деблокировки аккумулятора. Состояние Значение Горят 4 светодиода. • Уровень заряда: от 75 % до 100 % Горят...
Page 166 Значения уровня шума определены согласно EN 62841 Уровень звуковой мощности (L 81 дБ(А) Погрешность уровня звуковой мощности (K 3 дБ(А) Значение уровня звукового давления (L 70 дБ(А) Погрешность уровня звукового давления (K 3 дБ(А) Общие значения вибрации (векторная сумма по трем осям), измер. согл. EN 62841 Заворачивание...
Page 167 Использование защитного колпачка При отсутствии ограничителя глубины защитный колпачок защищает место его крепления от загрязнений и повреждений. ▶ Используйте защитный колпачок. Регулировка правого/левого вращения Переключению при работающем электродвигателе препятствует блокировочный механизм. В среднем положении выключатель заблокирован (блокировка включения). ▶ Установите переключатель правого/левого вращения в нужное положение. Регулировка...
Page 168: Уход И Техническое Обслуживание
Для обеспечения безопасной эксплуатации используйте только оригинальные запасные части и расходные материалы. Допущенные нами запасные части, расходные материалы и принадлеж- ности для данного изделия вы можете найти в Hilti Store или на сайте www.hilti.group | США: www.hilti.com Транспортировка и хранение аккумуляторных электроинструментов...
Page 169: Помощь При Неисправностях
▶ После длительного хранения перед использованием проверяйте электроинструмент и аккумуля- торы на отсутствие повреждений. Помощь при неисправностях В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti. Шуруповерт не работает Неисправность Возможная причина...
Page 170 Большинство материалов, из которых изготовлены изделия Hilti, подлежит вторичной переработке. Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств для утилизации. Дополнительную информацию по этому...
Page 171 Údaje k dokumentaci O této dokumentaci • Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení. • Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku. • Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem. Vysvětlení...
Page 172 Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Page 173 ▶ Pokud pracujete s elektrickým nářadím venku, používejte pouze takové prodlužovací kabely, které jsou vhodné i pro venkovní použití. Použití prodlužovacího kabelu, který je vhodný pro venkovní použití, snižuje riziko úrazu elektrickým proudem. ▶ Pokud se nelze vyvarovat provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.
Page 174 vyhledejte také i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny. ▶ Nepoužívejte poškozené nebo upravené akumulátory. Poškozené nebo upravené akumulátory se mohou chovat nepředvídatelně a způsobit požár, výbuch nebo poranění. ▶ Akumulátor nevystavujte ohni nebo vysokým teplotám. Oheň nebo teploty nad 130 °C mohou způsobit výbuch.
Page 175 Montážní šroubovák, hloubkový doraz STDG 19, ochranná krytka STDC, šroubovací nástroj SNSD 8, návod k obsluze. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group | USA: www.hilti.com. Ukazatel lithium-iontového akumulátoru Stav nabití...
Page 176: Technické Údaje
Stav Význam Svítí 1 LED. • Stav nabití: 10 % až 25 % Bliká 1 LED, nářadí je připravené k provozu. • Stav nabití: < 10 % Bliká 1 LED, nářadí není připravené k provozu. • Akumulátor je přehřátý. Blikají 4 LED, nářadí není připravené k provozu. •...
Page 177 3. Akumulátor nabíjejte pomocí schválené nabíječky. Nasazení akumulátoru VÝSTRAHA Nebezpečí poranění Neúmyslné spuštění rázového utahováku. ▶ Před nasazením akumulátoru se přesvědčte, že je rázový utahovák vypnutý a přepínač chodu vpravo/vlevo je v prostřední poloze (pojistka proti zapnutí). VÝSTRAHA Elektrické nebezpečí Nebezpečí zkratu. ▶...
Page 178 Bezpečnostní zásady VÝSTRAHA Úraz elektrickým proudem Při kontaktu upevňovacích prvků se skrytým vedením může dojít k úrazu elektrickým proudem. ▶ Hloubkový doraz a uchycení nástroje nikdy nepoužívejte k uchopení. Nářadí vždy držte za rukojeť a/nebo za plastové části krytu v přímé rukojeti. ▶...
Page 179: Pomoc Při Poruchách
Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group | USA: www.hilti.com.
Page 180 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. Likvidace akumulátorů...
Page 181 Údaje k dokumentácii O tejto dokumentácii • Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu. • Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte. • Tento návod na obsluhu uchovávajte vždy s výrobkom a ďalším osobám odovzdávajte výrobok iba s týmto návodom.
Page 182 Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technické dokumentácie sú uložené tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné...
Page 183 ▶ Chráňte elektrické náradie pred dažďom či vlhkosťou. Vniknutie vody do elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. ▶ Pripojovací kábel nepoužívajte na účely, na ktoré nie je určený, napr. na prenášanie, zavesenie elektrického náradia či na vyťahovanie zástrčky zo zásuvky. Pripojovací kábel držte v bezpečnej vzdialenosti od tepla, oleja, ostrých hrán alebo pohyblivých častí.
Page 184 Použitie a starostlivosť o akumulátorové náradie ▶ Akumulátory nabíjajte len v nabíjačkách odporúčaných výrobcom. Ak sa nabíjačka vhodná pre určitý druh akumulátorov používa s inými akumulátormi, hrozí riziko vzniku požiaru. ▶ V elektrickom náradí používajte iba akumulátory, ktoré sú pre náradie určené. Používanie iných akumulátorov môže viesť...
Page 185 ňovanie samozávrtných skrutiek a závitorezných skrutiek do príslušných materiálov a hrúbok materiálov. Stacionárne náradie možno použiť na skrutkovanie zásobníkových skrutiek. ▶ Pre tento výrobok používajte len lítiovo-iónové akumulátory Hilti typového radu B 22. ▶ Pre tieto akumulátory používajte len nabíjačky Hilti radu C4/36.
Page 186 Indikátor lítium-iónového akumulátora Stav nabitia lítium-iónového akumulátora a poruchy náradia sú signalizované prostredníctvom indikátora lítium-iónového akumulátora. Stav nabitia lítium-iónového akumulátora sa zobrazí po dotknutí sa jedného z dvoch odisťovacích tlačidiel akumulátora. Stav Význam 4 LED svietia. • Stav nabitia: 75 % až 100 % 3 LED svietia.
Page 187 Celkové hodnoty vibrácií (súčet vektorov troch smerov), zistené podľa normy EN 62841 Skrutkovanie (n 0,5 m/s² Neistota – skrutkovanie (K) 1,5 m/s² Obsluha Nabíjanie akumulátora 1. Pred začatím nabíjania si prečítajte návod na používanie nabíjačky. 2. Dbajte, aby kontakty akumulátora a nabíjačky boli suché a čisté. 3.
Page 188 Nastavenie pravobežného/ľavobežného chodu Blokovanie prepínača zabraňuje prepnutiu pri bežiacom motore. V stredovej pozícii je ovládací spínač zablokovaný (blokovanie zapnutia). ▶ Nastavte prepínač pravobežného/ľavobežného chodu na želaný smer otáčania. Nastavenie krútiaceho/uťahovacieho momentu ▶ Nastavte želaný krútiaci/uťahovací moment. Bezpečnostné postupy VAROVANIE Nebezpečenstvo zasiahnutia elektrickým prúdom Dotyk upevňovacích prvkov so skryte ležiacimi vede- niami môže viesť...
Page 189 Na bezpečnú prevádzku používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group | USA: www.hilti.com Preprava a skladovanie akumulátorového náradia Preprava POZOR Neúmyselné...
Page 190 Náradie značky Hilti je z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. Likvidácia akumulátorov Neodborná...
Page 191 ▶ Akumulátor odovzdajte vo vašom Hilti Store alebo sa obráťte na príslušnú prevádzku na likvidáciu odpadu. ▶ Elektrické prístroje, elektronické zariadenia a akumulátory nedávajte do domáceho odpadu! RoHS (smernica o obmedzení používania určitých látok v elektrických a elektro- nických zariadeniach) Pod nasledujúcimi odkazmi nájdete tabuľku nebezpečných látok: qr.hilti.com/r6614473...
Page 192 Podaci o dokumentaciji Uz ovu dokumentaciju • Prije početka rada pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i neometano rukovanje. • Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. • Ove upute za uporabu uvijek čuvajte u blizini proizvoda i proslijedite ga drugim osobama samo zajedno s uputama za uporabu.
Page 193 Pod vlastitom odgovornošću izjavljujemo da je ovdje opisani proizvod sukladan s važećim smjernicama i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE Pročitajte sve sigurnosne napomene, naputke, slike i tehničke podatke kojima je...
Page 194 ▶ Priključni vod ne upotrebljavajte za nošenje ili vješanje električnog alata odnosno za izvlačenje utikača iz utičnice. Priključni vod držite dalje od izvora topline, ulja, oštrih rubova ili pokretljivih dijelova. Oštećeni ili zapleteni priključni vodovi povećavaju opasnost od električnog udara. ▶...
Page 195 ▶ Nekorištenu akumulatorsku bateriju držite dalje od uredskih spajalica, kovanica, ključeva, čavala, vijaka ili drugih sitnih metalnih predmeta koji bi mogli uzrokovati premošćenje kontakata. Kratki spoj između akumulatorskih kontakata može dovesti do opeklina ili do požara. ▶ Kod pogrešne uporabe može iz akumulatorske baterije iscuriti tekućina. Izbjegavajte doticaj s ovom tekućinom.
Page 196 Moguće je i korištenje samostojećeg uređaja za zavrtanje vijaka u spremniku. ▶ Za ovaj proizvod koristite samo Hilti litijionske akumulatorske baterije tipa B 22. ▶ Za ove akumulatorske baterije upotrebljavajte samo Hilti punjače tipa C4/36.
Page 197: Tehnički Podaci
Stanje Značenje 3 LED diode svijetle. • Stanje napunjenosti: 50 % do 75 % 2 LED diode svijetle. • Stanje napunjenosti: 25 % do 50 % 1 LED dioda svijetli. • Stanje napunjenosti: 10 % do 25 % 1 LED dioda treperi, uređaj je spreman za rad. •...
Page 198 Rukovanje Punjenje akumulatorske baterije 1. Prije punjenja pročitajte uputu za uporabu punjača. 2. Pazite da su kontakti akumulatorske baterije i punjača čisti i suhi. 3. Akumulatorsku bateriju punite u odobrenom punjaču. Umetanje akumulatorske baterije UPOZORENJE Opasnost od ozljede Nehotično pokretanje udarnog zavrtača. ▶...
Page 199: Čišćenje I Održavanje
Podešavanje zakretnog momenta ▶ Podesite željeni zakretni moment. Sigurnosno ponašanje UPOZORENJE Električni udar Doticaj pričvrsnih elemenata sa sakrivenim vodovima može uzrokovati električni udar. ▶ Graničnik dubine i steznu glavu ne koristite kao prihvatnu površinu. Uređaj uvijek držite za rukohvat i/ili za plastične dijelove kućišta u liniji s rukohvatom. ▶...
Page 200 ▶ Nakon dužeg skladištenja prije uporabe provjerite je li uređaj oštećen odnosno jesu li akumulatorske baterije oštećene. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Zavrtač za metalogradnju nije u funkciji Smetnja Mogući uzrok...
Page 201: Zbrinjavanje Otpada
Zbrinjavanje otpada Hilti uređaji su većim dijelom izrađeni od materijala koji se mogu ponovno preraditi. Pretpostavka za to je njihovo stručno razvrstavanje. U mnogim zemljama Hilti preuzima vaš stari uređaj na recikliranje. Raspitajte se u Hilti servisnoj službi ili kod vašeg prodajnog savjetnika.
Page 202 Jamstvo proizvođača ▶ Ukoliko imate pitanja glede jamstvenih uvjeta, obratite se Vašem lokalnom Hilti partneru. Hrvatski 439718 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 203 Informacije o dokumentaciji O tej dokumentaciji • Pred začetkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo. • Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. • Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila, če izdelek posredujete drugim osebam.
Page 204 Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Varnost Splošna varnostna opozorila za električna orodja OPOZORILO preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, priložene temu...
Page 205 ▶ Če električno orodje uporabljate na prostem, uporabljajte samo podaljške, ki so primerni tudi za delo na prostem. Uporaba podaljševalnega kabla, ki je primeren za uporabo na prostem, zmanjšuje nevarnost električnega udara. ▶ Če se ne morete izogniti uporabi orodja v vlažnem okolju, uporabite zaščitno stikalo okvarnega toka.
Page 206 ▶ Akumulatorska baterija, ki ni v uporabi, ne sme priti v stik s pisarniškimi sponkami, kovanci, ključi, žeblji, vijaki ali z drugimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar. ▶...
Page 207 Možna je uporaba pokončnega držala za privijanje vijakov v magazinu. ▶ Za ta izdelek uporabljajte zgolj litij-ionske akumulatorske baterije Hilti iz vrste modelov B 22. ▶ Za te akumulatorske baterije uporabljajte le polnilnike serije C4/36 podjetja Hilti.
Page 208: Tehnični Podatki
Stanje Pomen Svetijo 4 LED-diode. • Stanje napolnjenosti: 75 % do 100 % Svetijo 3 LED-diode. • Stanje napolnjenosti: 50 % do 75 % Svetita 2 LED-diodi. • Stanje napolnjenosti: 25 % do 50 % Sveti 1 LED-dioda. • Stanje napolnjenosti: 10 % do 25 % 1 LED-dioda utripa, orodje je pripravljeno na obra- •...
Page 209 Skupna vrednost vibracij (vektorska vsota treh smeri), določena v skladu z EN 62841 Vijačenje (a 0,5 m/s² Negotovost pri vijačenju (K) 1,5 m/s² Uporaba Polnjenje akumulatorske baterije 1. Pred polnjenjem preberite navodila za uporabo polnilnika. 2. Pazite na to, da so stiki akumulatorske baterije in polnilnika čisti in suhi. 3.
Page 210 Nastavitev vrtenja v desno ali levo Zapora preprečuje preklop med delovanjem motorja. V srednjem položaju je krmilno stikalo blokirano (zapora vklopa). ▶ Nastavite stikalo za izbiro vrtenja v desno/levo na želeno smer vrtenja. Nastavitev vrtilnega momenta ▶ Nastavite želeni vrtilni moment. Varnostne karakteristike OPOZORILO Električni udar Ob dotiku pritrdilnih elementov s skritimi vodniki lahko pride do električnega udara.
Page 211: Nega In Vzdrževanje
Redno preverjajte, ali so vidni deli orodja nepoškodovani in ali elementi za upravljanje delujejo brezhibno. • Izdelka ne uporabljajte, če je poškodovan in/ali ne deluje brezhibno. Izdelek naj takoj popravi servis Hilti. • Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno.
Page 212 Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vašo odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Page 213: Garancija Proizvajalca Naprave
▶ Priključke pokrijte z neprevodnim materialom, tako da preprečite morebiten kratki stik. ▶ Akumulatorske baterije shranjujte zunaj dosega otrok. ▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. ▶ Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki! RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi)
Page 214 Данни за документацията Към настоящата документация • Преди въвеждане в експлоатация прочетете настоящата документация. Това е предпоставка за безопасна работа и безаварийна употреба. • Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта. • Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други...
Page 215 директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Тук се съхранява Техническата документация: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти...
Page 216 със заземени електроинструменти, не използвайте адаптери за щепсела. Използването на оригинални щепсели и подходящи контакти намалява риска от електрически удар. ▶ Избягвайте допира на тялото Ви до заземени повърхности, като тръби, отоплителни уреди, печки и хладилници. Рискът от възникване на електрически удар се увеличава, когато тялото Ви е...
Page 217 настоящите инструкции. В ръцете на неопитни потребители електроинструментите могат да бъдат опасни. ▶ Отнасяйте се грижливо към електроинструменти и принадлежности. Проверявайте дали подвижните елементи функционират безупречно и не заклинват, дали има счупени или повредени части, които нарушават функциите на електроинструмента. Преди да използвате уреда, дайте...
Page 218 ▶ Винаги дръжте уреда здраво с две ръце за предвидените за целта ръкохватки. Поддържайте ракохватките сухи и чисти. ▶ Дръжте уреда за изолираните повърхности за хващане, когато извършвате работи, при които сменяемият инструмент може да попадне на скрита токопроводимост. Контактът с тоководещи проводници...
Page 219 в съответни материали и дебелини на материали. Възможно е използването на фиксиран уред за завиване на магазинирани винтове. ▶ За този продукт използвайте само литиево-йонните акумулатори на Hilti от тип B 22. ▶ За тези акумулатори използвайте само зарядните устройства на Hilti от серия C4/36.
Page 220: Технически Данни
Състояние Значение 2 светодиода светят. • Състояние на зареждане: 25 % до 50 % 1 светодиод свети. • Състояние на зареждане: 10 % до 25 % 1 светодиод мига, уредът е в готовност за ра- • Състояние на зареждане: < 10 % бота.
Page 221 Обща стойност на вибрациите (триаксиална векторна сума), измерена съласно EN 62841 Завинтване (a 0,5 м/с² Отклонение при винтове (K) 1,5 м/с² Експлоатация Зареждане на акумулатор 1. Преди зареждането прочетете Ръководството за експлоатация на зарядното устройство. 2. Уверете се, че контактите на акумулатора и на зарядно устройство са чисти и сухи. 3.
Page 222 Настройка за дясно/ляво въртене Заключващ механизъм предотвратява превключването при работещ мотор. В средно положение командният ключ е блокиран (блокировка срещу включване). ▶ Настройте превключвателя за дясно/ляво въртене в желаната посока на въртене. Настройка на въртящ момент ▶ Настройте желания въртящ момент. Безопасно...
Page 223: Обслужване И Поддръжка
За безопасна работа използвайте само оригинални резервни части и консумативи. Разрешените от нас резервни части, консумативи и принадлежности за Вашия продукт ще намерите във Вашия Hilti Store или на: www.hilti.group | САЩ: www.hilti.com Транспорт и съхранение на акумулаторни уреди Транспорт...
Page 224 Hilti са произведени в по-голямата си част от материали за многократна употреба. Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни фирмата Hilti изкупува обратно Вашите употребявани уреди. Попитайте отдела на Hilti за обслужване на клиенти или Вашия търговски представител.
Page 225 ▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 226 Date privind documentaţia Referitor la această documentaţie • Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară pentru un lucru în siguranţă şi pentru o manevrare fără defecţiuni. • Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs. •...
Page 227 O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Securitate Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE Consultaţi toate instrucţiunile de protecţie a muncii, instrucţiunile de lucru, imaginile...
Page 228 ▶ Feriţi sculele electrice de influenţa ploii şi umidităţii. Pătrunderea apei în scula electrică creşte riscul de electrocutare. ▶ Nu utilizaţi cablul de legătură în scopuri pentru care nu este destinat, de exemplu pentru a transporta scula electrică, a suspenda scula electrică sau pentru a trage fişa din priza de alimentare.
Page 229 ▶ Utilizaţi scula electrică, accesoriile, dispozitivele de lucru etc. corespunzător acestor instrucţiuni. ţineţi seama de condiţiile de lucru şi de activitatea care urmează a fi desfăşurată. Folosirea unor scule electrice destinate altor aplicaţii de lucru decât cele prevăzute poate conduce la situaţii periculoase. ▶...
Page 230 care corespunde dispoziţiilor locale cu privire la protecţia împotriva prafului. Pulberea materialelor cum ar fi vopselele care conţin plumb, unele tipuri de lemn, betonul / zidăria / piatra care conţine cuarţ şi minerale, precum şi metale pot dăuna sănătăţii. ▶ Asiguraţi o aerisire bună a locului de muncă şi purtaţi, dacă este cazul, o mască de protecţie a respiraţiei, adecvată...
Page 231: Date Tehnice
în materiale şi grosimi de materiale corespunzătoare. Este posibilă utilizarea unui aparat staţionar pentru îmbinarea filetată a şuruburilor magazinate. ▶ Utilizaţi pentru acest produs numai acumulatori Li-Ion Hilti din seria de tip B 22. ▶ Utilizaţi pentru aceşti acumulatori numai redresoarele Hilti din seria C4/36.
Page 232: Modul De Utilizare
Datele privind zgomotul şi valoarea vibraţiilor determinate corespunzător EN 60745 Valorile presiunii acustice şi ale vibraţiilor indicate în aceste instrucţiuni au fost măsurate corespunzător unui procedeu standardizat de măsură şi pot fi utilizate pentru compararea reciprocă a sculelor electrice. Ele se pretează...
Page 233 Extragerea acumulatorului ▶ Scoateţi acumulatorul. Montarea / demontarea limitatorului de adâncime (opţional) La utilizarea de şuruburi cu şaibă de etanşare, utilizaţi limitatorul de adâncime adecvat pentru diametrul şaibei de etanşare (accesoriu). Cu reglarea limitatorului de adâncime se presează corect garnitura şurubului.
Page 234 Pentru o exploatare sigură utilizaţi numai piese de schimb şi materiale consumabile originale. Piese de schimb, materiale consumabile şi accesorii avizate de noi pentru produs găsiţi la centrul dumneavoastră Hilti Store sau la: www.hilti.group | SUA: www.hilti.com Transportul şi depozitarea aparatelor cu acumulatori...
Page 235 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Maşina de înşurubat pentru construcţii metalice nu este funcţională...
Page 236 Aparatele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia aparatele dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări. Evacuarea ca deşeu a acumulatorilor Dacă...
Page 237 Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 238 Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
Page 239 ▶ Elektrikli bir el aleti ile açık alanda çalışacaksanız, sadece dışarıda kullanımına izin verilen uzatma kabloları kullanınız. Dış mekanlar için uygun olan uzatma kablolarının kullanılması elektrik çarpması riskini azaltır. ▶ Elektrikli el aleti işletiminin nemli ortamda yapılması kaçınılmaz ise bir kaçak akım koruma şalteri kullanınız.
Page 240 ▶ Yanlış kullanımda aküden sıvı çıkabilir. Bunlar ile teması önleyiniz. Yanlışlıkla temasta su ile durulayınız. Sıvı gözlere temas ederse ayrıca doktor yardımı isteyiniz. Dışarı akan akü sıvısı cilt tahrişine ve yanmalarına yol açabilir. ▶ Hasarlı veya değiştirilmiş aküleri kullanmayınız. Hasarlı veya değiştirilmiş aküler öngörülemeyen şekilde yangın, patlama veya yaralanma tehlikesi içeren tutumlara neden olabilir.
Page 241 üretilmiştir. Magazinli vidaların vidalanması için zemine sabitlenmiş bir aletin kullanılması mümkündür. ▶ Bu ürün için sadece B 22 tip serisi Hilti Lityum İyon aküler kullanılmalıdır. ▶ Bu aküler için sadece C4/36 serisi Hilti şarj cihazları kullanınız.
Page 242: Teknik Veriler
Durum Anlamı 1 LED yanıp sönüyor, alet çalışmaya hazır. • Şarj durumu: < % 10 1 LED yanıp sönüyor, alet çalışmaya hazır değil. • Akü aşırı ısınmış. 4 LED yanıp sönüyor, alet çalışmaya hazır değil. • Alet aşırı yüklü veya aşırı ısınmış. Kumanda şalterine basılıyken ve kumanda şalteri bırakıldıktan sonra 5 saniye içinde şarj durumu sorgusu yapmak mümkün değildir.
Page 243 2. Akü ve şarj cihazının kontaklarının temiz ve kuru olmasına dikkat ediniz. 3. Aküyü izin verilen şarj cihazında şarj ediniz. Akünün yerleştirilmesi İKAZ Yaralanma tehlikesi Darbeli vidalama makinesinin istenmeden çalışmaya başlaması. ▶ Aküleri yerleştirmeden önce, darbeli vidalama makinesinin kapalı ve sağa/sola dönüş şalterinin orta konumda (devreye alma kilidi) aktif olduğundan emin olunuz.
Page 244 Güvenlik tutumu İKAZ Elektrik çarpması Sabitleme elemanlarının üstü örtülü elektrik kablolarıyla temas etmesi elektrik çarpmasına neden olabilir. ▶ Derinlik mesnedine ve alet bağlantı yerine kesinlikle elle müdahale etmeyiniz. Aleti daima tutucusundan ve/veya plastik gövde parçalarından düz biçimde tutunuz. ▶ Aleti daima tutamağından ve/veya plastik gövde parçalarından tutunuz. Açma Metal vidalama makinesi hafifçe zemine doğru bastırıldığında güvenlik nedeniyle çalışmaz.
Page 245 ▶ Uzun süren depolama sonrası kullanmadan önce aletin ve akülerin hasar görmüş olup olmadığını kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisimiz ile irtibat kurunuz. Metal vidalama makinesi fonksiyonlu değildir Arıza Olası...
Page 246: Üretici Garantisi
▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! RoHS (Tehlikeli madde kullanımını...
Page 247 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬ ‫ﻣ...
Page 248 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 249 ‫ﻆ‬ ‫ﻔ ﺘ‬ ‫ﺣ ﺍ‬ ‫ﺲ‬ ‫ﺒ ﻘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺲ‬ ‫ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺤ‬ ‫ﺴ‬ ‫ﻟ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺎ‬ ‫ﻬ ﻘ‬ ‫ﻴ ﻠ‬ ‫ﻌ‬ ‫ﺗ‬ ‫ﻭ‬ ‫ﺃ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬ ‫ﻜ‬...
Page 250 ‫ﺾ‬ ‫ﺑ‬ ‫ﺎ ﻘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﻢ‬ ‫ﺤ‬ ‫ﺸ‬ ‫ﻟ ﺍ‬ ‫ﻭ‬ ‫ﺖ‬ ‫ﻳ ﺰ‬ ‫ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬ ‫ﻴ ﻟ‬ ‫ﺎ ﺧ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﻔ ﻴ‬ ‫ﻈ‬ ‫ﻧ‬ ‫ﻭ‬ ‫ﺔ‬ ‫ﻓ‬ ‫ﺎ ﺟ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬...
Page 251 ‫ﺖ‬ ‫ﺑ ﺎ ﺛ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻦ‬ ‫ﻜ‬ ‫ﻤ ﻳ‬ Hilti ‫. ﺞ‬ ‫ﺘ ﻨ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻊ‬ ‫ﻣ‬ B 22 ‫ﻉ‬ ‫ﻮ‬ ‫ﻨ ﻟ ﺍ‬ ‫ﻦ‬...
Page 252 ‫ﻴ ﻧ‬ ‫ﺪ‬ ‫ﻌ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ ء ﺎ‬ ‫ﺸ‬ ‫ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻚ‬ ‫ﻔ‬ ‫ﻣ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬ ‫ﺎ ﻨ ﻠ‬...
Page 253 ‫ﺕ‬ ‫ﺎ ﻘ‬ ‫ﻴ ﺒ‬ ‫ﻄ‬ ‫ﺗ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺔ‬ ‫ﻴ ﺋ ﺎ‬ ‫ﺑ ﺮ‬ ‫ﻬ ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺓ ﺍ‬ ‫ﺩ‬ ‫ﻷ ﺍ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﺍ‬ ‫ﻢ‬ ‫ﺗ ﺍ‬ ‫ﺫ‬ ‫ﺇ ﺎ‬ ‫ﻣ ﺃ‬ ‫. ﺔ‬ ‫ﻴ...
Page 254 ‫ﻱ‬ ‫ﺭ‬ ‫ﺎ ﻴ‬ ‫ﺘ ﺧ‬ ) ‫ﺍ‬ ‫ﻖ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻟ ﺍ‬ ‫ﺩ‬ ‫ﺪ‬ ‫ﺤ‬ ‫ﻣ‬ ‫ﻚ‬ ‫ﻴ‬ ‫ﻜ‬ ‫ﻔ‬ / ‫ﺗ‬ ‫ﺐ‬ ‫ﻴ ﻛ‬ ‫ﺮ ﺗ‬ ‫ﻡ‬ ‫ﺎ ﻜ‬ ‫ﺣ‬ ‫ﻹ ﺍ‬ ‫ﺓ‬ ‫ﺩ‬ ‫ﺭ ﻭ‬ ‫ﺮ‬ ‫ﻄ‬ ‫ﻘ...
Page 255 ‫ﺘ ﻠ ﻟ‬ ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﻚ‬ ‫ﺑ‬ ‫ﺹ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺞ ﺘ‬ ‫ﻨ ﻤ‬ ‫ﻠ ﻟ‬...
Page 256 ‫ﻛ‬ ‫ﺬ‬ ‫ﻣ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺙ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺣ‬ ‫ﺪ‬ ‫ﻨ ﻋ‬ Hilti ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻠ ﻟ‬ ‫ﺰ‬ ‫ﻫ‬ ‫ﺎ ﺟ‬ ‫ﺮ ﻴ‬ ‫ﻏ‬ ‫ﺔ‬ ‫ﻴ ﻧ‬ ‫ﺪ‬ ‫ﻌ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬...
Page 257 ‫ﻣ‬ ‫ﺺ‬ ‫ﻠ ﺨ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﺰ ﻛ‬ ‫ﺮ ﻣ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﻪ‬ ‫ﺟ‬ ‫ﻮ ﺗ‬ ‫ﻭ ﺃ‬ Hilti Store ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬ ‫ﻯ‬ ‫ﺪ‬ ‫ﻟ‬ ‫ﺔ ﻳ‬ ‫ﺭ ﺎ‬ ‫ﻄ‬ ‫ﺒ ﻟ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺺ‬...
Page 258 文書について本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い工具およびバッテリーを一般ゴミとして廃棄してはなりません 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります...
Page 259 ▶ 製造番号を以下の表に書き写しておいてください。ヒルティ代理店やサービスセンターへお問い合わせの際には、製品データが必要になります。製品データ鋼構造物用ドライ ST 1800A22 バー製品世代製造番号：適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項本電動工具に付属のすべての安全上の注意、指示事項、図、および製品仕様をお読みください。以下の指示を守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。安全上の注意で使用する用語「電動工具」とは、お手持ちの電動ツール（電源コード使用）またはバッテリーツール（コードレス）を指します。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでく...
Page 260 作業者に関する安全 ▶ 電動工具を使用の際には、油断せずに十分注意し、常識をもった作業をおこなってください。疲れている場合、薬物、医薬品服用およびアルコール飲用による影響下にある場合には電動工具を使用しないでください。電動工具使用中の一瞬の不注意が重傷の原因となることがあります。 ▶ 個人用保護具および保護メガネを常に着用してください。負傷の危険を低減するために、電動工具の使用状況に応じた粉じんマスク、耐滑性の安全靴、ヘルメット、耳栓などの個人用保護具を着用してください。 ▶ 電動工具の意図しない始動を防止して下さい。電動工具を電源および／またはバッテリーに接続する前や本体を持ち上げたり運んだりする前に、本体がオフになっていることを必ず確認してください。オン／オフスイッチが入っている状態で電動工具のスイッチに指を掛けたまま運んだり、電源に接続したりすると、事故の原因となる恐れがあります。 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。 ▶ 電動工具の取扱いに熟練している場合にも、正しい安全対策を遵守し、電動工具に関する安全規則を無視しないでください。不注意な取扱いは、ほんの一瞬で重傷事故を招くことがあります。電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用してください。適切な電動工具の使用により、能率よく、スムーズかつ安全な作業が行えます。 ▶ スイッチが故障している場合には、電動工具を使用しないでください。スイッチで始動および停止操作のできない電動工具は危険ですので、修理が必要です。 ▶ 本体の設定やアクセサリーの交換を行う前や本体を保管する前には電源プラグをコンセントから抜き、および／または脱着式のバッテリーを取り外してください。この安全処置により、電動工具の意図しな...
Page 261 ▶ バッテリーは火気あるいは高温に曝さないでください。火気あるいは 130 °C を超える高温は、爆発の原因となることがあります。 ▶ 充電に関するすべての指示事項に従い、バッテリーあるいはバッテリー工具は、決して取扱説明書に記載された温度範囲外で充電しないでください。正しくない充電あるいは許容温度範囲外での充電により、バッテリーが破壊され火災が発生する危険があります。サービス ▶ 電動工具の修理は必ず認定サービスセンターにお申し付けください。また、必ず純正部品を使用してください。これにより電動工具の安全性が確実に維持されます。 ▶ 損傷したバッテリーは決して手入れや保守を行わないでください。バッテリーの保守作業はすべて、メーカーあるいは権限のあるお客様サービスセンターが行うものとします。スクリュードライバーに関する安全上の注意 ▶ 隠れている電線にネジが接触する可能性のある作業を行う場合は、電動工具を絶縁されたグリップ面で保持するようにしてください。ネジが通電しているケーブルと接触すると、本体の金属部分にも電圧がかかり、感電の危険があります。スクリュードライバーに関するその他の安全上の注意作業者に関する安全 ▶ 本製品は、必ず技術的に問題のない状態で使用してください。 ▶ 本体は決して加工や改造を加えないでください。 ▶ 本体には一緒に納品された補助グリップを使用してください。これ以外のグリップを使用すると、コントロールを失ってけがをする恐れがあります。 ▶ 本体は、常に両手でグリップを掴んでしっかりと保持してください。グリップは乾燥した清潔な状態を保ってください。 ▶ 先端工具が隠れた電線に接触する可能性のある作業を行う場合は、必ず本体の絶縁されたグリップを持ってください。通電しているケーブルと接触すると、本体の金属部分にも電圧がかかり、感電の危険があります。 ▶ 回転部品に触れないでください - 負傷の危険！ ▶...
Page 262 デプスゲージ調節リング ∙ 正しい使用本書で説明している製品は、デッキプレート、プレートおよびサンドイッチパネルを鋼構造物に固定するための、手持ち式のバッテリー式鋼構造物用ドライバーです。本製品は、セルフタッピングスクリューおよびスレッドねじを適切な母材および厚い母材にねじ込む／母材および厚い母材から外すためにのみ使用します。マガジンに収納したネジを取り付けるために、セッティングツールを使用することができます。 ▶ 本製品には、必ずHilti の B 22 シリーズの Li-Ion バッテリーを使用してください。 ▶ これらのバッテリーには、必ずHilti の C4/36 シリーズの充電器を使用してください。本体標準セット構成品鋼構造物用ドライバー、STDG 19 デプスゲージ、STDC 保護キャップ、SNSD 8 先端工具、取扱説明書。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group | USA ：www.hilti.com でご確認ください。 Li-Ion バッテリーのインジケーター...
Page 263 状態意味 1 個の LED が点滅、本体は作動可能状態。 • 充電状態：< 10 % 1 個の LED が点滅、本体は作動不能状態。 • バッテリーの過熱。 4 個の LED が点滅、本体は作動不能状態。 • 本体の過負荷あるいは過熱。コントロールスイッチの操作中、およびこのスイッチから指を放してから 5 秒が経過するまでの間は、充電状態を確認することはできません。バッテリーのインジケーターの LED が点滅している場合は、「故障時のヒント」の章の注意事項を確認してください。製品仕様鋼構造物用ドライバー定格電圧 21.6 V 重量（EPTA プロシージャ 01/2003 に準拠） 2.5 kg 定格無負荷回転数...
Page 264 ご使用方法バッテリーを充電する 1. 充電の前に充電器の取扱説明書をお読みください。 2. バッテリーと充電器の電気接点は汚れがなく、乾燥していることを確認してください。 3. バッテリーは許可された充電器で充電してください。バッテリーを装着する警告負傷の危険インパクトドライバー／レンチは意図せず作動することがあります。 ▶ バッテリーを装着する前に、インパクトドライバー／レンチのスイッチがオフになっていて正回転／逆回転切り替えスイッチが中立の位置（スイッチオンロック）になっていることを確認してください。警告電気的な危険短絡による危険があります。 ▶ バッテリーを装着する前に、バッテリーの電気接点とインパクトドライバー／レンチの電気接点に異物が入っていないか確認してください。警告負傷の危険バッテリーの落下による危険があります。 ▶ バッテリーが落下してご自身あるいは他の方が怪我をする恐れがあります。バッテリーが本体にしっかりと固定されていることを確認してください。バッテリーを許可された充電器にセットする前に、バッテリーの表面に汚れがなく乾燥していることを確認してください。 ▶ カチカチッと音がするまでバッテリーを製品の後部から挿入します。バッテリーを取り外す ▶ バッテリーを取り外します。デプスゲージを取り付ける／取り外す（オプション）ワッシャー付きのネジを使用する際には、ワッシャーの直径に対応したデプスゲージ（アクセサリー）を使用してください。デプスゲージの調整により、ネジのワッシャーが正しく押し付けられます。デプスゲージはスナップ接続により鋼構造物用ドライバーと接続されていて、簡単に挿抜できます。 ▶...
Page 265 トルクを設定する ▶ 希望のトルクを設定します。安全な作業警告感電固定具が埋設された電線に接触すると、感電の危険があります。 ▶ デプスゲージとチャックは、決してグリップとして使用しないでください。本体は常に、グリップおよび／またはプラスチックケースのリニアグリップで保持してください。 ▶ 本体は常に、グリップおよび／またはケースのプラスチック部分で保持してください。スイッチオン鋼構造物用ドライバーを軽く母材に押し付ける必要があります、安全上の理由によりそうしないと鋼構造物用ドライバーは始動しません。コントロールスイッチを押す深さにより、回転数を最大回転数まで無段階調整することができます。 ▶ 本体のスイッチをオンにします。 5.10 連続動作モードをオンにするコントロールスイッチが押されている間、ロックボタンを押すことができます。ロックボタンを押した後は、鋼構造物用ドライバーは連続動作モードで作動します。ロックボタンによりコントロールスイッチを常時押し続ける必要がなくなり、疲労の少ない作業が可能になります。 ▶ 連続動作モードをオンにします。 5.11 連続動作モードをオフにする連続動作モードをいつでもすぐにオフにできるように、手の位置はコントロールスイッチの近くとなるようにしてください。コントロールスイッチを再操作すると、ロックボタンは最初の位置に戻ります。 ▶ 連続動作モードをオフにします。 5.12 ねじを取り外すデプスゲージまたはネジガイドが取り付けられている場合は、それらを取り外します。正回転／逆回転切り替えスイッチを逆回転に設定します。 ▶ ねじを取り外します。手入れと保守警告バッテリーを装着した状態における負傷の危険...
Page 266 • 湿気が入り込まないようにしてください。保守 • 目視確認可能なすべての部品について損傷の有無を、操作エレメントについては問題なく機能することを定期的に点検してください。 • 損傷および／または機能に問題のある場合は、本製品を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group | USA ：www.hilti.com でご確認ください。バッテリー装置の搬送および保管搬送注意搬送時の予期しない始動！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で搬送してください！ ▶ バッテリーを取り外します。 ▶ 本体とバッテリーは個別に梱包して搬送してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。 ▶ 本体とバッテリーを長距離にわたって搬送した後には、使用の前に損傷がないかチェックしてください。保管上の注意事項注意故障したあるいは液漏れしたバッテリーによる予期しない損傷！...
Page 267 ければなりません。多くの国でHilti は、古い電動工具をリサイクルのために回収しています。詳細については弊社営業担当またはHilti 代理店・販売店にお尋ねください。バッテリーを廃棄するバッテリーを誤った方法で廃棄すると、漏出するガスあるいはバッテリー液により健康を損なう危険があります。 ▶ 損傷したバッテリーを送付しないでください！ ▶ 短絡を防止するために接続部を非導電性のもので覆ってください。 ▶ バッテリーは子供が手を触れることのないように廃棄してください。 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ RoHS（有害物質使用制限に関するガイドライン）下記のリンクより、有害物質を記載した表を確認できます：qr.hilti.com/r6614473 本書の最終ページに RoHS 表にリンクした QR コードがあります。 439718 日本語 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 268 メーカー保証 ▶ 保証条件に関するご質問は、最寄りのHilti 代理店・販売店までお問い合わせください。日本語 439718 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 269 문서 관련 기재사항 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니 다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함께 다른 사람에게 전달하십시오. 기호...
Page 270 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 271 사용자 안전수칙 ▶ 신중하게 작업하십시오. 작업에 정신을 집중하고 전동 공구를 사용할 때 경솔하게 행동하지 마십시오. 피 곤하거나 항정신성 약물, 술 또는 약물 복용시에는 전동 공구를 사용하지 마십시오. 전동 공구 사용 시 이 에 유의하지 않을 경우 심각한 부상을 초래할 수 있습니다. ▶...
Page 272 서비스 ▶ 전동 공구는 반드시 자격을 갖춘 전문 기술자에 의해 그리고 순정 대체부품만 이용하여 수리해야 합니다. 이렇게 하여 기기의 안전성을 계속해서 유지할 수 있습니다. ▶ 손상된 배터리를 절대 수리하지 마십시오. 배터리 수리는 제조회사 또는 권한을 위임받은 고객 서비스센 터에서만 이루어져야 합니다. 스크류...
Page 273 ▶ 이 배터리에는 Hilti 충전기 C4/36 시리즈만 사용하십시오. 공급품목 금속 스크류 드라이버, 깊이 게이지 STDG 19, 보호 캡 STDC, 스크류 공구 SNSD 8, 사용설명서 해당 제품에 허용되는 예비 부품, 소모품 및 액세서리는 Hilti Store 또는 에서 확인할 수 있습니다. www.hilti.group | 미국: www.hilti.com 리튬 이온 배터리 표시...
Page 274 상태 의미 1개 LED 깜박임, 기기 작동 준비 상태되지 않음. • 배터리 과열. 4개 LED 깜박임, 기기 작동 준비 상태되지 않음. • 공구 과부하 또는 과열. 컨트롤 스위치가 조작된 상태에서 컨트롤 스위치에서 손을 뗀 후 5초까지는 충전상태를 조회해볼 수 없 습니다.
Page 275 배터리 끼우기 경고 부상위험 임팩트 렌치의 돌발적인 시동. ▶ 배터리를 끼우기 전에 충전 임팩트 렌치의 스위치가 꺼져 있는지, 그리고 정회전/역회전 스위치(스위치ON 로크)가 중간위치에 있는지 확인하십시오. 경고 전기 위험 단락으로 인한 위험. ▶ 배터리를 삽입하기 전에 배터리 접점과 임팩트 렌치 내의 접점에 이물질이 없는지 확인하십시오. 경고...
Page 276 유지보수 • 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작 요소가 아무 문제 없이 작동하는지 점검 하십시오. • 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리받으 십시오. 한국어 439718 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 277 ▶ 기기와 배터리는 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. ▶ 기기 및 배터리를 장시간 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해 주십 시오. 금속 스크류 드라이버가 작동되지 않음.
Page 278 환이 불가능함. 폐기 Hilti 기기는 대부분 재활용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. 배터리 폐기 배터리를 부적절하게 폐기함으로 인해 가스 또는 용액이 새어나와 건강상의 피해를 입을 수 있습니다.
Page 279 文件相關資訊關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。已使用的符號說明 1.2.1 警告警告使用本產品的人員可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意 ! ▶ 此標語警示可能會發生造成人員受傷，或造成設備及其他財產損壞之危險狀況。 1.2.2 文件中的符號本文件中採用以下符號：使用前請閱讀操作說明。使用說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同項目參考編號用於總覽圖解，並請參閱產品總覽章節中使用的編號本符號是為了讓您在操作本產品時可以注意某些重點。...
Page 280 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊充電式金屬螺絲起子 ST 1800A22 產品代別序號符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全性一般電動機具安全警告警示請詳閱本電動機具提供的所有安全警告、指示、圖解和說明。未能遵守以下所有指示可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。注意事項中的「機具」係指使用電源（有線）或電池（無線）的電動機具。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。...
Page 281 ▶ 如果機具可連接吸塵裝置與集塵設備，請連接並適當使用這些設備。使用集塵裝置可降低與粉塵有關的危險。 ▶ 請勿因頻繁而習慣使用機具便疏於遵守或忽略機具的安全規範。草率使用可能在轉眼間便造成嚴重的傷害。機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維修。 ▶ 在進行任何調整、更換配件、或貯放電動機具前，請先將插頭拔離插座和 / 或將電池組自電動機具卸下（如可拆卸）。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練的使用者手中是很危險的。 ▶ 維護機具與配件。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。如果機具受損，請先維修後再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用途可能會造成危險。 ▶ 保持握把與其表面的乾燥、清潔且不要讓上面出現油漬。握把及其表面濕滑會在意外情況中造成機具無法安全掌控。電池機具的使用與保養 ▶ 務必使用原廠指定的充電器進行充電。將適合特定類型電池的充電器使用在其他電池時，會有造成火災的危險。 ▶ 務必使用機具特別指定的電池組。使用其他的電池組可能會造成受傷或火災。 ▶ 電池組未使用時，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其他會在電池兩極間形成連結的小型金屬物件。在電池兩極間建立短路可能會造成灼傷或火災。...
Page 282 控制開關 § 正轉 / 逆轉開關深度計深度計調整 ∙ 用途本產品係為手持充電式螺絲起子，用於固定金屬建築中的金屬薄板、金屬板及夾心板。本產品專門針對適當基材及基材厚度裝卸自鑽式及自攻式螺絲。您可使用站立型機具旋入鏈帶螺絲。 ▶ 本產品限使用B 22系列Hilti鋰電池。 ▶ 以上電池限使用C4/36系列Hilti電池充電器。配備及數量金屬建築螺絲起子、STDG 19深度計、STDC保護蓋、SNSD 8螺絲起子頭、操作說明。您可以在Hilti Store或以下網站選購Hilti認可的備件、耗材和配件。www.hilti.group | 美國：www.hilti.com 繁體中文 439718 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 283 鋰電池顯示幕鋰電池上的顯示幕會表示鋰電池的充電狀態和機具的功能故障。按下兩個電池拆卸鈕的其中一個後，將會顯示鋰電池的充電狀態。狀態意義 4個LED亮起。 • 充電狀態：75 %至100 % 3個LED亮起。 • 充電狀態：50 %至75 % 2個LED亮起。 • 充電狀態：25 %至50 % 1個LED亮起。 • 充電狀態：10 %至25 % 1個LED閃爍，表示機具已可使用。 • 充電狀態：< 10 % 1個LED閃爍，表示機具不可使用。 • 電池過熱。 4個LED閃爍，表示機具不可使用。 • 機具已過載或過熱。按下控制開關然後放開控制開關超過5秒後，將無法顯示電池充電狀態。若電池充電狀態LED燈閃爍，請遵守「故障排除」章節所提供的指示。技術資料充電式金屬螺絲起子額定電壓...
Page 284 操作電池充電 1. 電池充電前，請閱讀充電器的操作手冊。 2. 確認電池的接點和充電器的接點清潔且乾燥。 3. 請使用經認可的充電器對電池充電。置入電池警告有受傷的危險！意外啟動衝擊螺絲起子。 ▶ 裝上電池前，請先檢查充電式衝擊電動螺絲起子是否已關閉，以及正轉 / 逆轉開關是否位於中間位置（即安全鎖是否啟動）。警告電力危險！有短路的危險。 ▶ 應避免電池電路短路。置入電池前，請檢查衝擊螺絲起子的電池，確保正負極與接點沒有異物。警告有受傷的危險！電池掉落會發生危險。 ▶ 掉落的電池可能會對您自身以及他人造成受傷的危險。檢查電池是否已牢牢裝入機具。將電池置入經認可的充電器前，須確認電池外部是否清潔且乾燥。 ▶ 由產品後方推入電池，直到聽到兩次咬合的喀搭聲為止。卸下電池 ▶ 卸下電池。安裝 / 卸下深度計（選配）螺絲起子搭配密封墊片時，請使用適合密封墊片（配件）直徑的深度計。只要正確調整深度計，即可將螺旋封口正確壓入。深度計可透過按扣方式連接至金屬建築螺絲起子，可輕鬆安裝和卸下。 ▶ 安裝深度計。使用保護蓋...
Page 285 安全操作警告電擊若固定釘接觸隱藏式電纜，可能會發生電擊意外。 ▶ 請勿將深度計或夾頭作為握把。請務必手持機具握把和 / 或雙手握住機殼的塑膠部位（直線握把）。 ▶ 請務必手持機具握把和 / 或雙手握住機殼的塑膠部位。開啟開關金屬建築螺絲起子必須輕壓在工作表面上，否則不會啟動（基於安全上的理由）。按下控制開關的深淺，可以將運轉速度平滑地增加到最大速度。 ▶ 啟動機具。 5.10 以連續運轉模式開啟在控制按鈕按下時，可以壓下鎖定按鈕。金屬建築螺絲起子會以連續運轉模式運轉。因不需要一直按著控制開關，鎖定按鈕可讓機具使用更加輕鬆。 ▶ 以連續運轉模式開啟。 5.11 連續運轉後關閉為了隨時可以快速從連續運轉下關閉，請將手保持在靠近控制開關的位置。再按一下控制開關會讓鎖定鈕跳回原來的位置。 ▶ 連續運轉後關閉。 5.12 卸下螺絲安裝 / 卸下深度計或螺絲（如已安裝）。將正轉 / 逆轉開關設定至「逆轉」位置。 ▶ 卸下螺絲。維護和保養警告...
Page 286 • 如果有損壞跡象或任何零件功能故障，請不要操作產品。請將它立刻交付Hilti維修中心進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或以下網站選購Hilti認可的備件、耗材和配件。www.hilti.group | 美國：www.hilti.com 充電式機具的搬運與貯放搬運注意搬運時意外啟動 ! ▶ 搬運產品時務必卸下電池！ ▶ 卸下電池。 ▶ 機具與電池在搬運時應分開包裝。 ▶ 切勿以堆疊（分散，未受到保護）的方式運送電池。 ▶ 長途搬運後，在使用前請檢查機具與電池是否有損壞。設備的貯放注意電池故障或漏液造成的意外損害 ! ▶ 儲存產品時務必將電池卸下！ ▶ 請儘可能將機具與電池貯放於陰涼乾燥處。 ▶ 請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。 ▶ 請將機具與電池貯放在乾燥且兒童或未授權的人員無法觸及的地點。 ▶ 長時間貯放後，在使用前請檢查機具與電池是否有損壞。故障排除若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。...
Page 287 ▶ 將正轉 / 逆轉開關設定至需要的入螺絲。旋轉方向。廢棄設備處置 Hilti機具或設備所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。在許多國家中，您可以將舊機具及設備送回Hilti進行回收。詳情請洽Hilti維修中心，或當地Hilti代理商。電池處置不當處理電池會造成有害健康之氣體或液體。 ▶ 請勿以郵寄方式寄送電池！ ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理，或參考所在地的垃圾處理管轄機構或公共健康與安全機關之處理說明。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ RoHS（有害物質限制指令）按一下本連結可前往危險物質表：qr.hilti.com/r6614473 您可在文件最後找到QR碼格式的RoHS表連結。製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 439718 繁體中文 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 288 文档信息关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。使用符号的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心！ ▶ 用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。 1.2.2 文档中的符号本文档中使用下列符号：请在使用之前阅读操作说明。使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。...
Page 289 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息充电式金属结构起子 ST 1800A22 机分代号序列号符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读本电动工具随附的所有安全警告、说明、图示和技术规范。不遵守下列所有操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。在所有下列的警告中术语“电动工具”指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或...
Page 290 ▶ 应确保正确着装。不要穿着松垮的衣服或佩戴首饰。让头发和衣服远离运动部件。松垮的衣服、首饰或长发会卡在运动部件中。 ▶ 如果提供有用于连接除尘和集尘设施的装置，应确保将它们连接好并正确使用。使用除尘装置可以减少与灰尘相关的危险。 ▶ 经常使用工具能令您获得较高的熟练度，但不能因此掉以轻心和忽视工具安全准则。一次不慎操作就会在瞬间导致重伤。电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。 ▶ 在进行任何调整、更换配件或存放电动工具之前，应从电源上断开插头和/或从电动工具上拆下电池组 (若可拆卸)。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具和配件。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指定用途以外的场合会导致危险。 ▶ 使手柄和抓握面保持干燥、清洁且没有油脂。如果手柄和抓握面打滑，将无法在意外情况下安全操作或控制本工具。无绳 (电池操作) 工具/设备的使用和维护 ▶ 充电时只能使用制造商指定的充电器。适合某种类型电池组的充电器如果被用于为另一类型电池组充电，则可能会带来火灾危险。 ▶...
Page 291 把手锁止按钮带附加功能 (充电状态显示启动) 的释放按钮控制开关 § 前进/后退开关深度计深度计调节 ∙ 预期用途所述产品为手持充电式起子机，适用于在金属结构中紧固金属板型材、金属板材和夹层板。本产品设计用于在适当材料及材料厚度中驱动安装/拆卸自钻和自攻螺钉。可配备立式工具以驱动链带螺钉。 ▶ 请仅将 Hilti B 22 系列锂离子电池与本产品一起使用。 ▶ 请仅使用 Hilti C4/36 系列电池充电器为这些电池充电。 439718 中文 *439718* Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 292 供货提供的部件：金属结构起子机、STDG 19 深度计、STDC 保护帽、SNSD 8 起子头、操作说明。 Hilti 批准用于配合产品使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group | 美国：www.hilti.com 锂离子电池显示屏锂离子电池的充电状态和电动工具的故障由锂离子电池显示屏指示。按下两个电池释放按钮中的一个后，显示锂离子电池的充电状态。状态含义 4 个 LED 亮起。 • 充电状态：75% 至 100% 3 个 LED 亮起。 • 充电状态：50% 至 75% 2 个 LED 亮起。...
Page 293 排放声压级 (L 70 dB(A) 声压级的不确定性 (K 3 dB(A) 总振动值 (三维矢量和)，按照 EN 62841 测量螺丝驱动 (a 0.5 m/s² 螺丝驱动的不确定性 (K) 1.5 m/s² 操作为电池充电 1. 为电池充电之前，请阅读充电器的操作说明。 2. 确保电池和充电器上的触点均清洁、干燥。 3. 使用认可的充电器为电池充电。插入电池 -警告- 人身伤害的危险！冲击起子机的无意启动。 ▶ 在安装电池之前，检查并确认充电式冲击起子机是关闭的，并且前进/后退开关处于中间位置 (例如安全锁已锁上)。 -警告- 电气危险！发生短路的危险。 ▶...
Page 294 设置前进或后退旋转但在电机运行时，联锁装置将会阻止此切换。当前进/后退开关位于中间位置 (安全锁) 时，控制开关被锁止。 ▶ 将前进/后退开关设置到期望的旋转方向。设置扭矩 ▶ 设置预期扭矩。安全操作 -警告- 电击紧固件与隐藏电缆接触可能会导致电击危险。 ▶ 切勿使用深度计或夹头作为抓握区域。务必通过把手和/或外壳塑料部件握住工具 (直式把手)。 ▶ 务必通过把手和/或外壳塑料部件握住工具。打开金属结构起子机必须轻轻按至紧靠工作面，否则不会启动 (出于安全原因)。通过改变控制开关压入的距离，可以平稳控制运行速度，直至达到最大速度。 ▶ 打开工具。 5.10 以持续操作模式打开按下控制开关的同时，可以按下锁止按钮。然后金属结构起子机以持续操作模式运行。由于无需持续按下控制开关，锁止按钮使工具的使用更加舒适。 ▶ 以持续操作模式打开。 5.11 持续操作后的关闭要随时在持续操作模式下快速关闭工具，请将手置于控制开关附近。再次按下控制开关，将导致锁止按钮调回至原始位置。 ▶ 持续操作后关闭。 5.12 拆下螺丝拆下深度计或导螺杆...
Page 295 • 请仅使用略湿的布清洁壳体。不要使用含硅清洁剂，否则可能腐蚀塑料件。 • 注意避免湿气侵入。维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。应立即送交 Hilti 维修中心进行维修。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。为确保安全和可靠的操作，仅限使用 Hilti 原装备件和消耗品。Hilti 批准用于配合产品使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group | 美国：www.hilti.com 运输和存放无绳工具运输 -小心- 运输途中的意外启动！ ▶ 运输产品前务必将电池取出！ ▶ 拆下电池。 ▶ 运输工具和电池，二者应分开包装。 ▶ 切勿松散、未加保护地运输大批量电池。 ▶ 在长时间运输后使用前，检查工具和电池是否损坏。存放...
Page 296 深度计设置不正确。 ▶ 将深度计向左转。上。起子机运行但无法驱动螺丝。旋转方向设置错误。 ▶ 将前进/后退开关设置到期望的旋转方向。废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 维修中心或 Hilti 代表获得更多信息。电池处置电池处置不当可能会造成漏气或漏液，最终导致健康危害。 ▶ 不得通过邮寄方式发送电池！ ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 ▶ 在儿童接触不到的地方处置电池。 ▶ 请至 Hilti Store 处置电池，或咨询当地政府下属的垃圾处置或公共健康和安全机构，以获取处置说明。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ RoHS (有害物质限制) 单击链接，跳转至有害物质表：qr.hilti.com/r6614473 文档末尾以二维码形式提供指向...
Page 297 Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...
Page 298 *439718* 439718 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20180727 Printed: 10.08.2018 | Doc-Nr: PUB / 5070730 / 000 / 05...

Hilti ST 1800-A22 Original Operating Instructions

Available languages

Quick Links

Related Manuals for Hilti ST 1800-A22

Summary of Contents for Hilti ST 1800-A22

Table of Contents
