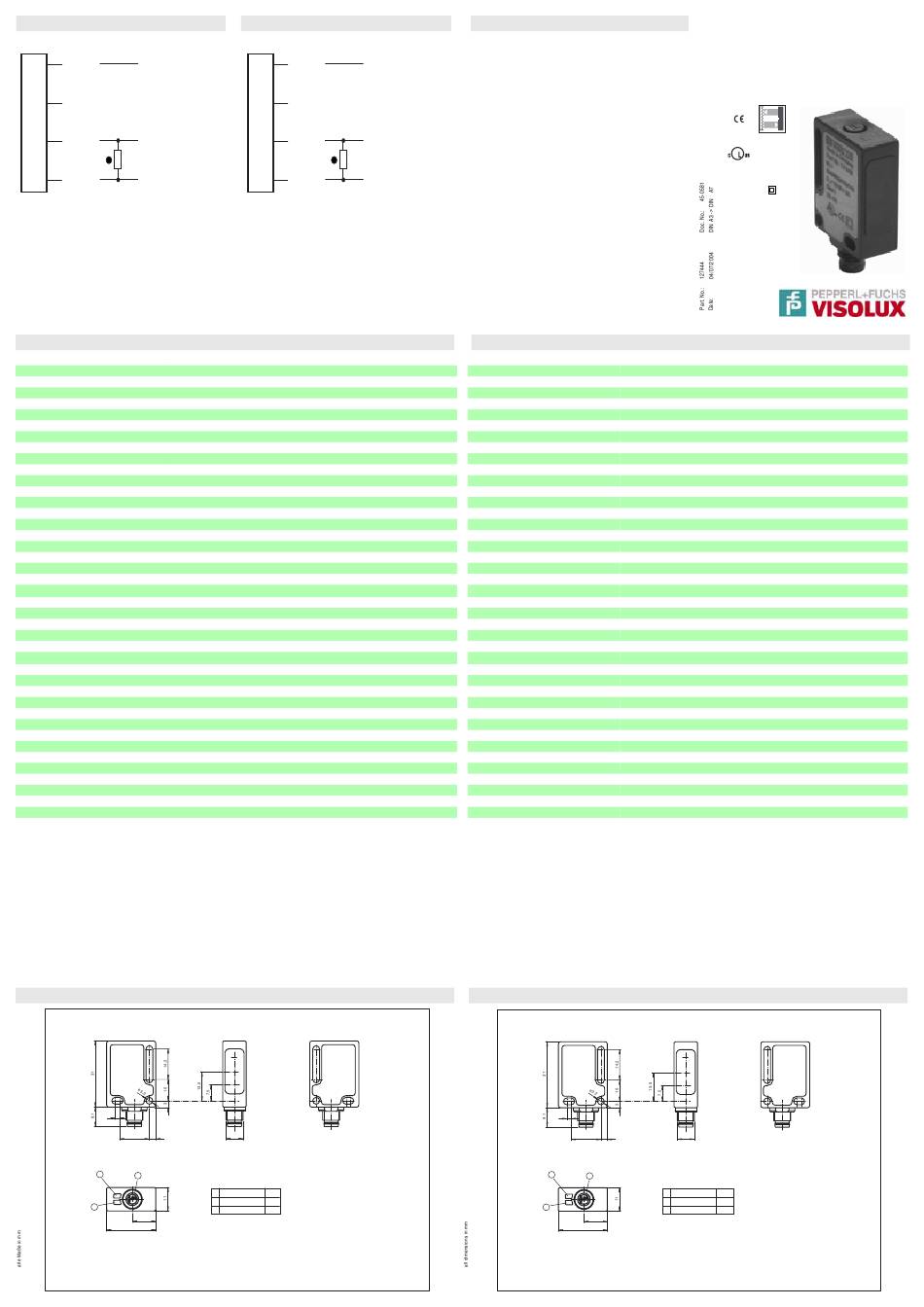

Pepperl+Fuchs VISOLUX ML7-55 Quick Start Manual

Elektrischer Anschluss
Option:
103
+UB
1
2
n.c.
3 0 V
4 Q
! = dunkellschaltend, " = hellschaltend
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 2,5 m
Reflektorabstand 0,03 ... 2,5 m
Grenzreichweite 2,8 m (mit Reflektor H85)
Lichtsender LED, rot
Zulassungen CE
USA UL
Kanada UL
Referenzobjekt Reflektor H85
Lichtart rot, Wechsellicht
Lichtfleckdurchmesser ca. 180 mm im Abstand von 2,5 m
Öffnungswinkel ca. 4,5 °
Fremdlichtgrenze 40000 Lux
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, blinkend im Kurzschlussfall
Funktionsanzeige LED gelb, leuchtet bei freiem Lichtstrahl, blinkt bei Unterschreiten der Funktionsreserve
Bedienelemente TEACH-IN-Taste
Elektrische Daten
Betriebsspannung 10 ... 30 V DC , class 2
II , Bemessungsspannung ≤ 250 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
Schutzklasse
Welligkeit max. 10 %
Leerlaufstrom I < 20 mA
0
Ausgang
Schaltungsart dunkelschaltend
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
≤ 1,5 V DC
Spannungsfall U
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Normenkonformität
Normen EN 60947-5-2
Normen 2 EN 50178, UL 508
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (253 ... 333 K)
Lagertemperatur -40 ... 75 °C (233 ... 348 K)
Mechanische Daten
Schutzart IP67
Anschluss Kunststoffstecker M8, 4-polig
Material
Gehäuse PC (Makrolon, glasfaserverstärkt)
Lichtaustritt PMMA
Masse ca. 10 g
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, darf nicht für Personenschutz oder NOT-AUS-Funktion verwendet werden.
Abmessungen
2
14 3
2
3
1
11
23
Electrical connection
Option:
103
+UB
1
2
n.c.
3 0 V
4 Q
! = dark on, " = light on
Empfänger
Sender
M8x1
1 Betriebsanzeige grün
2 Signalanzeige gelb
3 TEACH-IN-Taste
Adressen/Addresses
Deutschland: Pepperl+Fuchs GmbH, Königsberger Allee 87, 68307 Mannheim,
Tel. +49 (0) 621 776-1111, Fax +49 (0) 621 776-1000,
fa-info@de.pepperl-fuchs.com
Great Britain: Pepperl+Fuchs (GB) Ltd., 77 Riponden Road, OLDHAM OL1 4EL, Lancashire,
Tel. (161) 6 33 64 31, Telefax (161) 6 28 31 14,
sales@gb.pepperl-fuchs.com
USA: Pepperl+Fuchs Inc., 1600 Enterprise Parkway, Twinsburg, Ohio 44087,
Cleveland-USA,
Tel. (330) 4 25 35 55, Telefax (330) 4 25 93 85,
sales@us.pepperl-fuchs.com
France: Pepperl+Fuchs SARL, 12 Avenue des Tropiques - Les Ulis, 91955
COURTABOEUF CEDEX,
Tel. (1) 60 92 13 13, Telefax (1) 60 92 13 25,
commercial@fr.pepperl-fuchs.com
España Pepperl+Fuchs S.A., Txori-Erri Etorbidea 46, Pol. Izarza, 48150 SONDIKA
(Vizcaya),
Tel. (4) 4 53 50 20, Telefax (4) 4 53 51 80,
sov@es.pepperl-fuchs.com
Italia Pepperl+Fuchs ELCON S.r.l., Via delle Industrie, 4, 20050 MEZZAGO (Milano),
Tel. (039) 6 29 21, Telefax (039) 6 29 22 40,
info@it.pepperl-fuchs.com
Singapore Pepperl+Fuchs Pte Ltd., P+F Building, 18 Ayer Rajah Crescent,
Singapore 139942,
Tel. (65) 67 79 90 91, Telefax (65) 68 73 16 37,
sales@sg.pepperl-fuchs.com
For more contact-addresses refer to the catalogue or internet: http://www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 2,5 m
Reflector distance 0,03 ... 2,5 m
Threshold detection range 2,8 m (with H85 reflector)
Light source LED, red
Approvals CE
USA UL
Kanada UL
Reference target H85 reflector
Light type red, alternating light
Diameter of the light spot approx. 180 mm at a distance of 2,5 m
Angle of divergence approx. 4,5 °
Ambient light limit 40000 Lux
Indicators/operating means
Operating display LED green, flashes in case of short-circuit
Function display LED yellow, lights up when light beam is free, flashes when falling short of the stability control
Operating elements TEACH-IN key
Electrical specifications
Operating voltage 10 ... 30 V DC , class 2
II , rated voltage ≤ 250 V AC with degree of pollution 1-2 according to IEC 60664-1
Protection class
Ripple max. 10 %
No-load supply current I < 20 mA
0
Output
Switching type dark ON
Signal output 1 PNP output, short-circuit proof, protected from reverse polarity, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA
≤ 1,5 V DC
Voltage drop U
d
Switching frequency f 1000 Hz
Response time 0,5 ms
Standard conformity
Standards EN 60947-5-2
Standards 2 EN 50178, UL 508
Ambient conditions
Ambient temperature -20 ... 60 °C (253 ... 333 K)
Storage temperature -40 ... 75 °C (233 ... 348 K)
Mechanical specifications
Protection degree IP67
Connection plastic connector M18 , 4-pin
Material
Housing PC (Makrolon, glass-fibre-reinforced)
Optical face PMMA
Mass approx. 10 g
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• No safety compolltection of personnel or EMERGENCY-STOP functions.
Dimensions
2
14 3
2
3
1
11
23

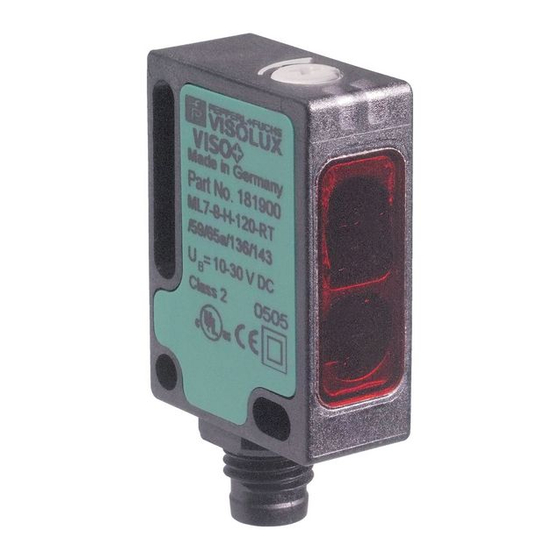

Reflexions-Lichtschranke mit Polfilter
Reflection light beam switch with polarisation filter
ML7-55/59/103/143
U
®
Receiver
Emitter
M8x1
1 Operating display green
2 Signal display yellow
3 TEACH-IN button
