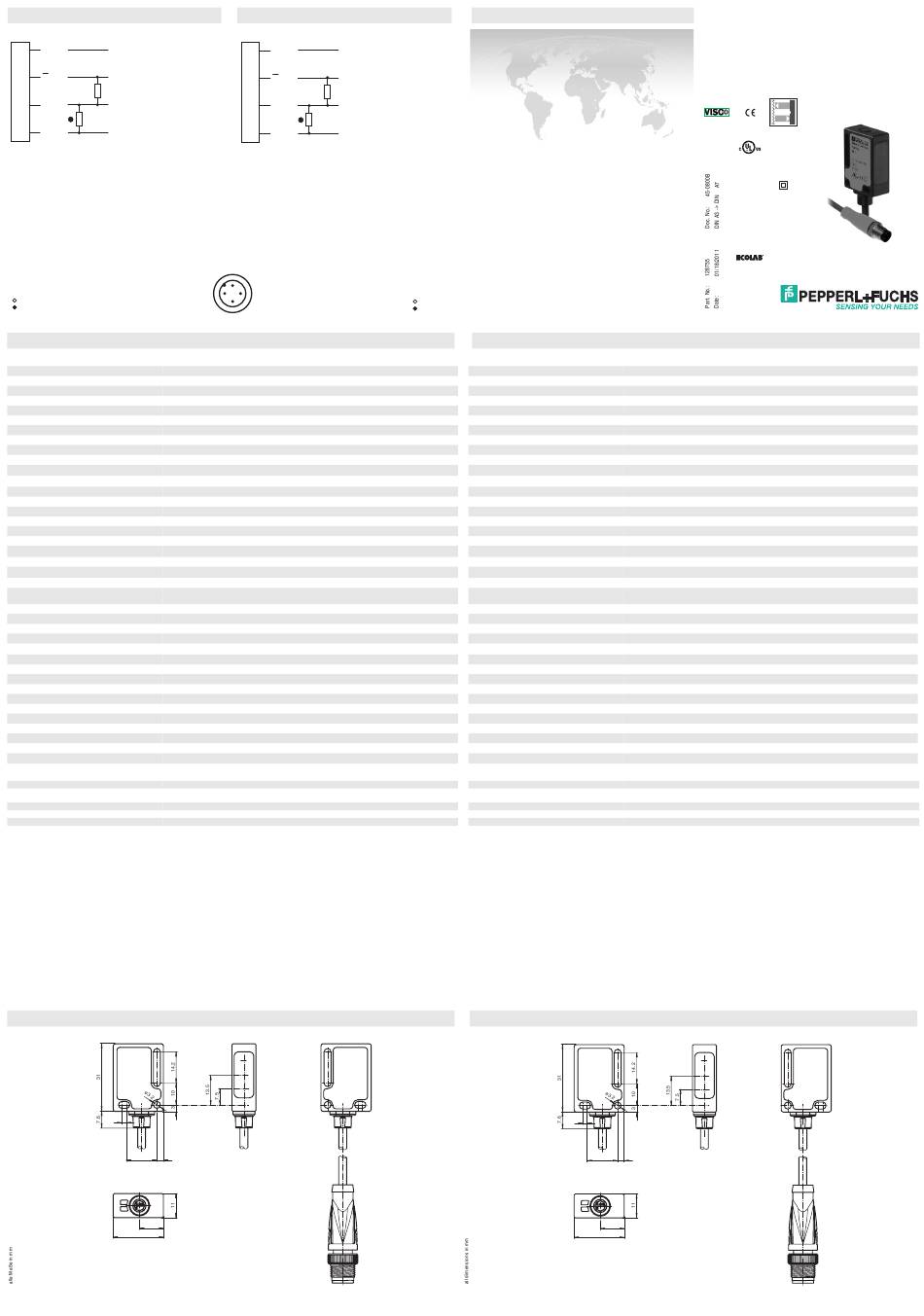

Pepperl+Fuchs ML7-55 Instructions

Elektrischer Anschluss
Option:
82b/103
+UB
1
2 Q
Alarm
3 0 V
4 Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 3 m
Reflektorabstand 0,03 ... 3 m
Grenzreichweite 3,5 m
Referenzobjekt Reflektor H85-2
Lichtsender LED
Lichtart rot, Wechsellicht
Lichtfleckdurchmesser ca. 180 mm im Abstand von 3,5 m
Öffnungswinkel ca. 3 °
Fremdlichtgrenze 40000 Lux
Kenndaten funktionale Sicherheit
MTTF 1530 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, blinkend im Kurzschlussfall
Funktionsanzeige LED gelb, leuchtet bei freiem Lichtstrahl, blinkt bei Unterschreiten der Funktionsreserve
Bedienelemente Teach-In-Taste
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , class 2
B
Welligkeit max. 10 %
Leerlaufstrom I < 20 mA
0
Ausgang
Vorausfallausgang 1 PNP, inaktiv bei Unterschreiten der Funktionsreserve nach ca. 5 s.
Sofort inaktiv, wenn innerhalb der Blinkzeit 4 Strahlunterbrechungen stattfinden.
Schaltungsart dunkelschaltend
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA
≤ 1,5 V DC
Spannungsfall U
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -40 ... 75 °C (-40 ... 167 °F)
Mechanische Daten
Schutzart IP67 / IP69K
Anschluss Festkabel 200 mm mit M12-Stecker, 4-polig
Material
Gehäuse PC (Makrolon, glasfaserverstärkt)
Lichtaustritt PMMA
Masse ca. 30 g
Normen- und Richtlinienkonformität
Normenkonformität
Produktnorm EN 60947-5-2:2007
IEC 60947-5-2:2007
Normen EN 50178, UL 508
Zulassungen und Zertifikate
II, Bemessungsspannung ≤ 250 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
Schutzklasse
UL-Zulassung cULus
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
2
14 3
11
23
Electrical connection
Option: 82b/103
1 +UB
2
Q
Alarm
3 0 V
Q
4
1
2 4
3
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
= Light on
= Dark on
Technical data
General specifications
Effective detection range
Reflector distance
Threshold detection range
Reference target
Light source
Light type
Diameter of the light spot
Angle of divergence
Ambient light limit
Functional safety related parameters
MTTF
d
Mission Time (T )
M
Diagnostic Coverage (DC)
Indicators/operating means
Operating display
Function display
Controls
Electrical specifications
Operating voltage U
B
Ripple
No-load supply current I
0
Output
Output of the pre-fault indication
Switching type
Signal output
Switching voltage
Switching current
Voltage drop U
d
Switching frequency f
Response time
Ambient conditions
Ambient temperature
Storage temperature
Mechanical specifications
Protection degree
Connection
Material
Housing
Optical face
Mass
Compliance with standards and directives
Standard conformity
Product standard
Standards
Approvals and certificates
Protection class
UL approval
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
2

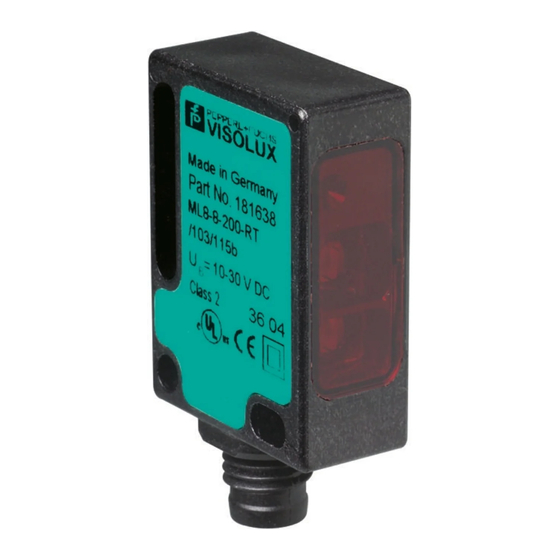

Reflexions-Lichtschranke
mit 0,2 m Festkabel und M12-Stecker, 4-polig
Retroreflective sensor
with 0.2 m fixed cable and 4-pin, M12 connector
ML7-55/59/82b/103/115b
0 ... 3 m
0.03 ... 3 m
3.5 m
H85-2 reflector
LED
modulated visible red light
approx. 180 mm at a distance of 3.5 m
approx. 3 °
40000 Lux
1530 a
20 a
0 %
LED green, flashes in case of short-circuit
LED yellow, lights up when light beam is free, flashes when falling short of the stability control
TEACH-IN key
10 ... 30 V DC , class 2
max. 10 %
< 20 mA
1 PNP, inactive when level falls below function reserve after approx. 5 s.
Immediately inactive if the beam is interrupted 4 times during the flashtime.
dark on
1 PNP output, short-circuit protected, protected from reverse polarity, open collector
max. 30 V DC
max. 100 mA
≤ 1.5 V DC
1000 Hz
0.5 ms
-20 ... 60 °C (-4 ... 140 °F)
-40 ... 75 °C (-40 ... 167 °F)
IP67 / IP69K
fixed cable 200 mm with M12 connector, 4-pin
PC (glass-fiber-reinforced Makrolon)
PMMA
approx. 30 g
EN 60947-5-2:2007
IEC 60947-5-2:2007
EN 50178, UL 508
II, rated voltage ≤ 250 V AC with pollution degree 1-2 according to IEC 60664-1
cULus
14 3
11
23
