Backyard Discovery OAKMONT 65114D Owner's Manual & Assembly Instructions

Backyard Discovery OAKMONT 65114D Owner's Manual & Assembly Instructions

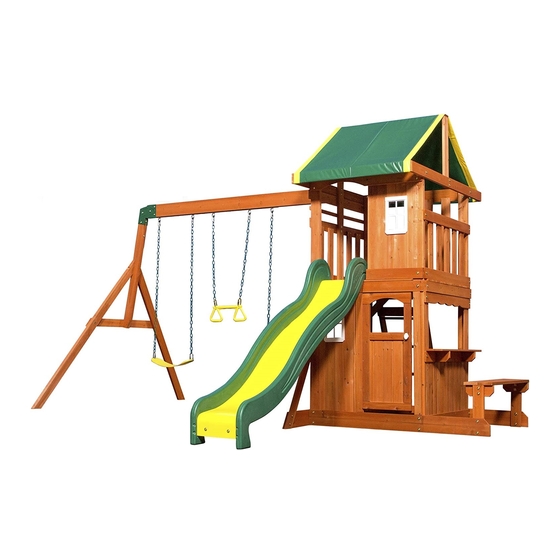

Wooden swing set

Advertisement

Quick Links

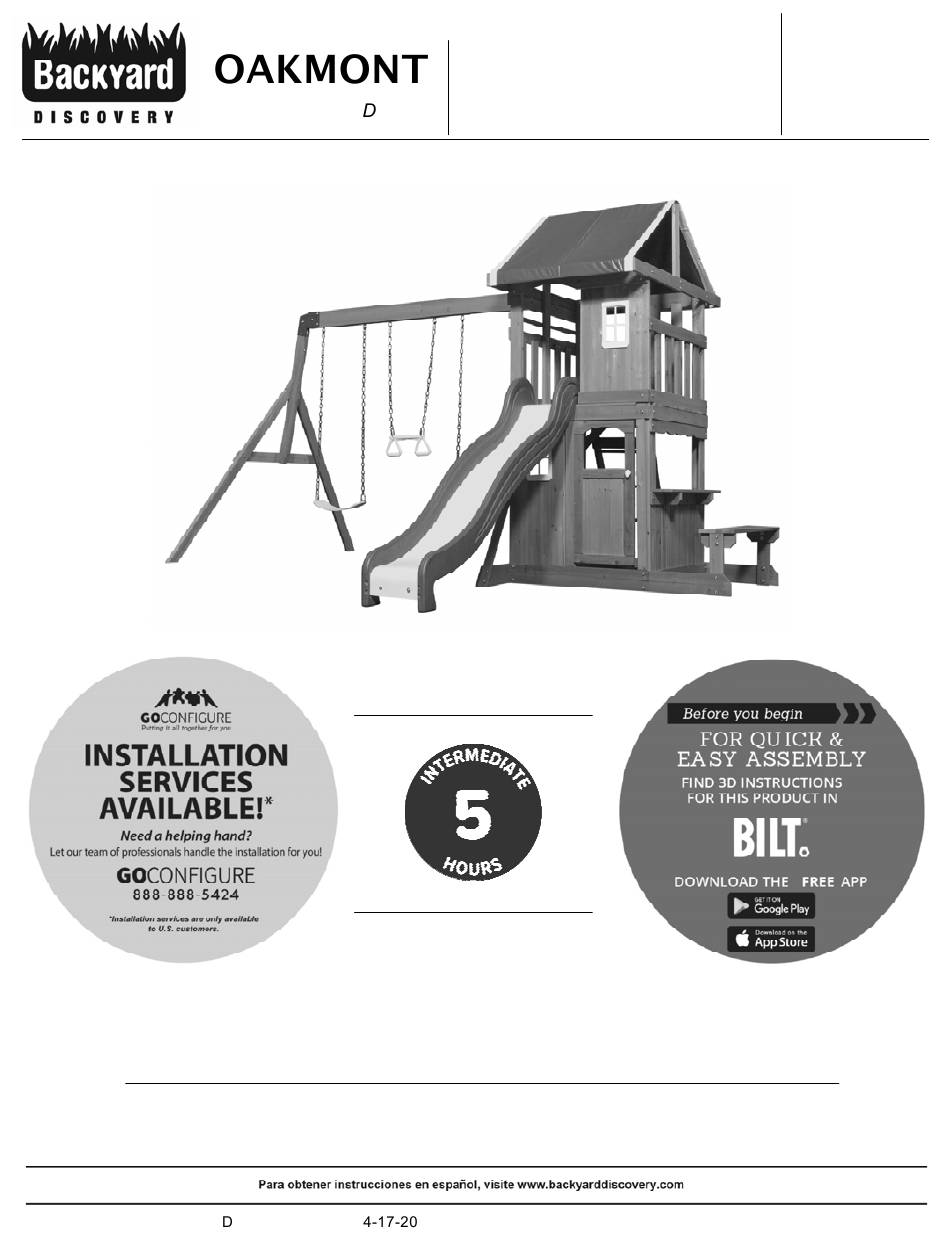

MANUFACTURED BY:
Wooden Swing Set
Backyard Discovery
3305 Airport Drive
Pittsburg, KS 66762
Model # 65114
Owner's Manual & Assembly Instructions
800-856-4445
WARNING: FOR DOMESTIC USE ONLY.
average 2 person assembly time
assembly time may vary based on skill level
For the most up to date assembly manual,
to register your set, or to order replacement parts please visit
www.backyarddiscovery.com
SAVE THIS ASSEMBLY MANUAL FOR FUTURE REFERENCE IN THE EVENT THAT
YOU NEED TO ORDER REPLACEMENT PARTS.
Made in China | INS-65114 -OAKMONT-ENG

Advertisement

loading
Need help?

Need help?

Do you have a question about the OAKMONT 65114D and is the answer not in the manual?

Questions and answers

Summary of Contents for Backyard Discovery OAKMONT 65114D

  • Page 1 MANUFACTURED BY: Wooden Swing Set Backyard Discovery 3305 Airport Drive Pittsburg, KS 66762 Model # 65114 Owner's Manual & Assembly Instructions 800-856-4445 WARNING: FOR DOMESTIC USE ONLY. average 2 person assembly time assembly time may vary based on skill level...
  • Page 2 INSTALLATION SERVICES AVAILABLE! Need a helping hand? *Installation services are only available to U.S. customers. We do the heavy lifting, so you don’t have to! Visit www.goconfigure.com for more info! *Installation services are only available to U.S. customers.
  • Page 3 Owner’s Manual Play Set MISSING A PART? CALL US BEFORE GOING BACK TO THE STORE Please have the following information ready when you make your call: y fi...
  • Page 4 Owner’s Manual Play Set Please read entire booklet completely before beginning the assembly process Please retain these instructions and your receipt for future reference. Keep them in a safe place where you can refer to them as needed. In order to provide you with the most effi cient service, it is required that you provide us with the part numbers when ordering parts. For Your Records: lease take time and fi Tracking Number Reference Label...
  • Page 5 Owner’s Manual Play Set Operating Instructions and Safety Warnings WARNING: BURN HAZARD NOTE: Your Children’s Safety Is Our #1 Concern! MUST NOT LOOK • DO NOT • DRESS CHILDREN APPROPRIATELY. or specifi ell-fi ed fl • DO NOT NEVER or the specifi REQUIRED.
  • Page 6: Positioning Your Playcenter

    Owner’s Manual Play Set Positioning Your Playcenter Suggested Playground Surfacing e in a fl o not install loose fi...
  • Page 7 Owner’s Manual Play Set APPENDIX A The following information is from the United States Consumer Product Safety Commission’s Information Sheet for playground surfacing material; also see the following website for additional information: www.cpsc.gov specifi Specifi specifi Specifi diff...
  • Page 8 Owner’s Manual Play Set Instructions for Proper Maintenance IT IS IMPORTANT TO CHECK AND TIGHTEN ALL HARDWARE AT THE BEGINNING AND DURING THE SEASON AS THEY MAY LOOSEN DUE TO WOOD EXPANSION AND CONTRACTION. At the beginning of each play season Additional Maintenance ake and check depth of loose fi Twice a month during play season...
  • Page 9 Owner’s Manual Play Set Instructions for Proper Maintenance Your Backyard Discovery structure is designed and constructed of quality materials. As with all outdoor products it will weather and wear. To maximize the enjoyment, safety and life of your structure it is important that you properly maintain it.
  • Page 10 Owner’s Manual Play Set Assembly Tips Protrusion Hazard Incorrect Correct Proper Hardware Assembly Bolt and T-Nut Assembly Bolt and Barrel Nut Assembly Lag Assembly...
  • Page 11: Assembly Tips

    Owner’s Manual Play Set Assembly Tips ASSEMBLY TIP: Keep and eye out for these boxes which will contain helpful pictures and information making the assembly process as quick and painless as possible. Sorting Wood Sorting Hardware NUT BARREL SCREW T-NUT WASHER FLAT BOLT HEX BOLT...
  • Page 12: Tools Required For Installation

    Tools Required for Installation: (These are the tools that are generally required for assembly of our outdoor products. These tools are not included with the outdoor product purchase.)
  • Page 13 Basic Setup Dimensions Place the set on level ground, not less than 6 ft-7 in [2 m] from any structure or obstruction such as a fence, garage, house, overhanging branches, laundry lines, or electrical wires. 27'-2 1/2" [8.3 m] 14'- 1/2" 6'-7"...
  • Page 14 Parts Identification Wood Components (NOT TO SCALE) - FRONT LEFT UPRIGHT - W4L14119 1 3/8"x3 3/8"x81 3/4" (36x86x2076) - FRONT RIGHT UPRIGHT - W4L14120 1 3/8"x3 3/8"x81 3/4" (36x86x2076) - BACK LEFT UPRIGHT - W4L14121 1 3/8"x3 3/8"x81 3/4" (36x86x2076) - BACK RIGHT UPRIGHT - W2A03110 1 3/8"x3 3/8"x81 3/4"...
  • Page 15 Parts Identification Wood Components (NOT TO SCALE) - FLOOR SUPPORT - W4L04812 1"x3 3/8"x40 1/8" (24x86x1018) - ROOF UPRIGHT - W4L14125 1"x3 3/8"x55 1/4" (24x86x1404) - LEFT UPRIGHT - W100608 1"x3 3/8"x50 3/4" (24x86x1290) - RIGHT UPRIGHT - W100609 1"x3 3/8"x50 3/4" (24x86x1290) - END SUPPORT - W4L04855 1"x3 1/2"x42"...
  • Page 16 Parts Identification Wood Components (NOT TO SCALE) - ARCHED ROOF BOARD - W4L14130 5/8"x4 3/8"x40" (16x112x1016) - END ROOF RAIL - W4L13142 5/8"x3 3/8"x41 7/8" (16x86x1064) - FLOOR BOARD - W4L04688 5/8"x3 3/8"x41 7/8" (16x86x1064) - WALL BOARD - W4L04768 5/8"x3 3/8"x41"...
  • Page 17 Parts Identification Wood Components (NOT TO SCALE) - PICKET - W4L04785 5/8"x3 3/8"x17 3/4" (16x86x452) - WALL RAIL - W4L13146 5/8"x3 3/8"x16 5/8" (16x86x422) - WINDOW WALL BOARD - W4L04780 5/8"x3 3/8"x14" (16x86x356) - WINDOW WALL BOARD - W4L04770 5/8"x3 3/8"x6 1/2" (16x86x164) - FLOOR SUPPORT - W4L04810 5/8"x3 3/8"x40"...
  • Page 18 Parts Identification Wood Components (NOT TO SCALE) - DOOR STOP SUPPORT - W4L04808 5/8"x2 3/8"x4 7/8" (16x60x125) - SAFETY RAIL - W4L13143 5/8"x1 3/8"x40 1/8" (16x34x1018) - BENCH SEAT - W4L04767 1"x4 3/8"x40 1/8" (24x112x1018) SB74 - SWING BEAM EXTENDED - W102419 2"x5 1/4"x89 1/2"...
  • Page 19 Parts Identification Hardware BOLT WH 5/16x4 1/2 - H100021 NUT BARREL WH 5/16x1 1/2 - H100006 BOLT WH 5/16x4-1/4 - H100166 (25) BOLT WH 5/16x1/2 - H100115 BOLT HEX 5/16x2-3/4 - H100047 BOLT WH 5/16x2 1/2 - H100014 BOLT WH 5/16x2 1/4 - H100013 BOLT HEX 5/16x2 - H100044 (25) BOLT WH 5/16x2 - H100012...
  • Page 20 Parts Identification Hardware (33) SCREW PFH 8x2 1/2 - H100090 (26) SCREW PFH 8x2 - H100111 (97) WASHER LOCK EXT 8x19 - H100030 SCREW PFH 8x1-3/4" - H100089 (77) SCREW PFH 8x1-1/2" - H100086 (29) WASHER LOCK EXT 12x19 - H100031 SCREW PFH 8x1-1/4"...
  • Page 21 Parts Identification Accessories (NOT TO SCALE) QUICK LINK - A100069 HAND GRIP YELLOW PLASTIC - A6P00303 CHAIN GREEN 31" - A100177 CHAIN GREEN 51.25" - A100068 (1) LATCHING KNOB WITH SCREWS - A6P00020 SWING BEAM EXTENSION BRACKET-LEFT - A100325 SWING BEAM EXTENSION BRACKET-RIGHT - A100326 L BRACKET 66x66x127 - A100140 SWING SEAT YELLOW 22"...
  • Page 22 Parts Identification Accessories (NOT TO SCALE) WINDOW (FLAT PACK) - A6P00019 BYD ID TAG (LARGE) AGES 3-10 - A100164 SLIDE BED 8' YELLOW - A6P00033 TARP .4x1014x2195 - A6P00035 1/32"x39 7/8"x86 3/8" (.4x1014x2195) TRAPEZE YELLOW - A6P00034 (1) " " REVISION TAG - A10031 L BRACKET 2.5x38x55x55 - A4M01046 GROUND STAKE REBAR - A4M00527...
  • Page 23: Ladder Assembly

    H74 - LEFT UPRIGHT - W100608 1"x3 3/8"x50 3/4" (24x86x1290) M104 - LADDER RUNG - W102997 1"x3 3/8"x17 1/8" (24x86x434) LADDER ASSEMBLY STEP 1 SCREW PFH...
  • Page 24 H75 - RIGHT UPRIGHT - W100609 1"x3 3/8"x50 3/4" (24x86x1290) LADDER ASSEMBLY STEP 2 SCREW PFH...
  • Page 25 M103 - REAR SUPPORT - W102996 5/8"x3 3/8"x18 1/4" (16x86x462) LADDER ASSEMBLY STEP 3 SCREW PFH 8x1-1/2"...
  • Page 26 M102 - ATTACHMENT BOARD - W4L04811 5/8"x3 3/8"x18 1/4" (16x86x462) LADDER ASSEMBLY STEP 4 SCREW PFH 8x1-1/2"...
  • Page 27: Slide Assembly

    M77 - SLIDE BRACE - W4L04711 5/8"x3 3/8"x14 1/4" (16x86x362) - SLIDE BED 8' YELLOW - A6P00033 SLIDE ASSEMBLY STEP 1 PLACE 'M77' SLIDE BRACE BOARD 1/4" FROM THE BOTTOM EDGE OF THE SLIDE BED. USING THE BOARD AS A TEMPLATE, MARK WHERE THE PILOT HOLES WILL BE DRILLED. USE A 3/8" DRILL BIT TO DRILL THE PILOT HOLES INTO THE SLIDE BED.
  • Page 28 M78 - CENTER SLIDE BRACE - W4L04712 5/8"x3 3/8"x14 1/4" (16x86x362) EK - SLIDE RAIL 8' GREEN RIGHT - A100054 EL - SLIDE RAIL 8' GREEN LEFT - A100055 SLIDE ASSEMBLY STEP 2 USING A 1/8" DRILL BIT, DRILL PILOT HOLES IN EACH INDENTATION ALONG EACH SIDE RAIL. THERE SHOULD BE 12 INDENTIONS ON EACH RAIL.
  • Page 29 SB74 - SWING BEAM EXTENDED - W102419 2"x5 1/4"x89 1/2" (50x134x2274) L BRACKET 66x66x127 - A100140 SWING BEAM EXTENSION BRACKET-LEFT - A100325 SWING BEAM EXTENSION BRACKET-RIGHT - A100326 SWING BEAM ASSEMBLY STEP 1 BOLT WH BOLT HEX 5/16x1 3/4 5/16x2-3/4 NUT LOCK WASHER NUT BARREL...
  • Page 30 - SWING BEAM SUPPORT - W4L04856 - END SUPPORT - W4L04855 2"x3 3/8"x49 5/8" (50x86x1260) 1"x3 1/2"x42" (24x86x1072) - ANGLE BRACE - W4L13145 1 3/8"x3 3/8"x73 1/4" (36x86x1862) SWING BEAM ASSEMBLY STEP 2 BOLT WH NUT BARREL 5/16x4 1/2 WH 5/16x7/8 BOLT WH LAG SCREW 5/16x2 1/4...
  • Page 31 SWING BEAM ASSEMBLY STEP 3 BOLT WH 5/16x2 1/2 BOLT WH 5/16x1 3/4 NUT BARREL WH 5/16x1 1/2 NUT BARREL WH 5/16x7/8 NUT BARREL WH 5/16x7/8 (2 PLCS) WASHER LOCK EXT BOLT WH 5/16x1 3/4 8x19 (2 PLCS) WASHER LOCK EXT 12x19 NUT BARREL WH 5/16x1 1/2 (2 PLCS)
  • Page 32 9 1/2" SWING HANGER QUICK LINK - H100099 SWING BEAM ASSEMBLY STEP 4 NUT LOCK 5/16 WASHER FLAT 8x27 WASHER SAFETY 17x30 NUT LOCK 5/16 (6 PLCS) WASHER FLAT 8x27 (6 PLCS) 1. Lock nut must be tightened until loop is tight against the safety washer.
  • Page 33 - LEFT ROOF RAIL - W4L12799 - GROUND BOARD - W4L14127 1"x3 3/8"x60" (24x86x1524) 5/8"x3 3/8"x47 1/2" (16x86x1205) - FLOOR SUPPORT - W4L04812 - GROUND BOARD - W4L14126 1"x3 3/8"x40 1/8" (24x86x1018) 5/8"x5 1/4"x59" (16x134x1499) - BACK LEFT UPRIGHT - W4L14121 1 3/8"x3 3/8"x81 3/4"...
  • Page 34 - BRACE - W4L14132 5/8"x3 3/8"x26 5/8" (16x86x676) STEP 2 BOLT WH 5/16x1 WASHER LOCK EXT 8x19 NUT BARREL WH 5/16x5/8 WASHER LOCK EXT 12x19 BOLT WH 5/16x1 (6 PLCS) WASHER LOCK EXT 8x19 (6 PLCS) WASHER LOCK EXT 12x19 (6 PLCS) NUT BARREL WH 5/16x5/8 (6 PLCS)
  • Page 35 - SAFETY RAIL - W4L13143 - SWING BEAM RAIL - W4L04804 5/8"x1 3/8"x40 1/8" (16x34x1018) 1"x3 3/8"x40 1/8" (24x86x1018) - WALL BOARD - W4L12798 5/8"x3 3/8"x40 1/8" (16x86x1018) STEP 3 LAG SCREW NOTE HOLE ORIENTATION WH 5/16x2 FOR PROPER ASSEMBLY. T-NUT 5/16 (2 PLCS) SCREW PFH...
  • Page 36 - FLOOR SUPPORT - W4L04690 - RIGHT ROOF RAIL - W4L14123 1"x3 3/8"x40 1/8" (24x86x1018) 1"x3 3/8"x60" (24x86x1524) - SERVING SHELF SUPPORT - W4L04695 - GROUND BOARD - W4L04689 5/8"x3 3/8"x40 1/8" (16x86x1018) 5/8"x5 1/4"x40 1/8" (16x134x1018) - FRONT RIGHT UPRIGHT - W4L14120 1 3/8"x3 3/8"x81 3/4"...
  • Page 37 - WALL BOARD - W4L04784 - SERVING HEADER - W4L04698 5/8"x3 3/8"x40 1/8" (16x86x1018) 5/8"x3 3/8"x40 1/8" (16x86x1018) STEP 5 LAG SCREW WH 5/16x2 WASHER LOCK EXT 8x19 LAG SCREW WH 5/16x2 (4 PLCS) WASHER LOCK EXT 8x19 (4 PLCS)
  • Page 38 - FLOOR SUPPORT - W4L04810 - GROUND BOARD - W4L04685 5/8"x3 3/8"x40" (16x86x1016) 5/8"x5 1/4"x60 1/2" (16x134x1538) - FLOOR SUPPORT - W4L04691 - ARCHED ROOF BOARD - W4L14130 - ARCHED ROOF BOARD - W4L14129 5/8"x3 3/8"x40" (16x86x1016) 5/8"x4 3/8"x40" (16x112x1016) 5/8"x4 3/8"x40"...
  • Page 39 - STANDARD ANGLE BRACE - W100689 - FLOOR JOIST - W4L04692 1 3/8"x2 3/8"x13" (36x60x330) 1"x3 3/8"x40 1/8" (24x86x1018) (1) " " REVISION TAG - A10031 STEP 7 SCREW PFH 8x2 1/2 SCREW PWH 8x5/8 LAG SCREW WH 5/16x2 1/2 BOLT WH 5/16x2 WASHER...
  • Page 40 - FLOOR BOARD - W4L04688 5/8"x3 3/8"x41 7/8" (16x86x1064) - FLOOR PANEL - W2A01497 1 1/4"x19 1/8"x41 7/8" (32x485x1064) STEP 8 SCREW PFH (39) 8x1-1/2" SCREW PFH 8x1-1/2" (39 PLCS)
  • Page 41 - RIGHT WALL BOARD - W4L04697 - WALL BOARD - W4L04694 (10) 3/8"x2 3/4"x37 1/2" (11x70x954) 3/8"x3 3/8"x19 1/2" (11x86x495) STEP 9 2 5/8 INSTALL 'K92' WALL [67 mm] BOARD FIRST AGAINST POST. SCREW PFH (45) MARK THEN EVENLY SPACE 'K93' WALL BOARDS UP TO THE 2 5/8 MARK.
  • Page 42 - LEFT WALL BOARD - W4L04696 3/8"x2 3/4"x37 1/2" (11x70x954) STEP 10 SCREW PFH SCREW PFH 8x1 (5 PLCS)
  • Page 43 - SHELF SUPPORT - W4L04764 - SERVING SHELF - W4L14128 1"x3 3/8"x4 1/2" (24x86x114) 5/8"x5 1/4"x40 1/8" (16x134x1018) STEP 11 SCREW PFH 8x1-1/2" SCREW PFH 8x2 1/2...
  • Page 44 - WALL BOARD - W4L04771 - WALL BOARD - W4L04768 5/8"x2 3/8"x41" (16x60x1040) 5/8"x3 3/8"x41" (16x86x1040) - WINDOW WALL BOARD - W4L04769 - WINDOW WALL BOARD - W4L04770 5/8"x3 3/8"x25" (16x86x634) 5/8"x3 3/8"x6 1/2" (16x86x164) STEP 12 SCREW PFH (20) 8x1-1/8"...
  • Page 45 - WINDOW CLEAT - W4L04906 3/8"x1 1/8"x9 7/8" (11x30x252) - WINDOW (FLAT PACK) - A6P00019 STEP 13 SCREW PWH 8x5/8 SCREW PWH 8x3/4 SCREW PWH 8x5/8 (4 PLCS) WINDOW (FLAT PACK) (1 PLCS) SCREW PWH 8x3/4 (4 PLCS)
  • Page 46 - HINGE BOARD - W4L04773 5/8"x2 3/8"x37 3/4" (16x60x958) STEP 14 SCREW PFH 8x1-1/8" SCREW PFH 8x1-1/8" FLUSH (8 PLCS) EDGES...
  • Page 47 - WALL RAIL - W4L12795 - WALL RAIL - W4L13146 5/8"x3 3/8"x19 1/4" (16x86x490) 5/8"x3 3/8"x16 5/8" (16x86x422) STEP 15 BOLT WH 5/16x2 WASHER LOCK EXT 8x19 T-NUT 5/16 WASHER LOCK EXT 8x19 (2 PLCS) BOLT WH 5/16x2 (2 PLCS) T-NUT 5/16 (2 PLCS)
  • Page 48 - WALL BOARD - W4L04814 - WALL BOARD - W4L04784 5/8"x3 3/8"x40 1/8" (16x86x1018) 5/8"x3 3/8"x40 1/8" (16x86x1018) STEP 16 LAG SCREW WH 5/16x2 WASHER LOCK EXT 8x19 WASHER LOCK EXT 8x19 (4 PLCS) LAG SCREW WH 5/16x2 (4 PLCS)
  • Page 49 - WALL BOARD - W4L04779 - WALL BOARD - W4L04778 - WINDOW WALL BOARD - W4L04770 5/8"x2 3/8"x30" (16x60x762) 5/8"x3 3/8"x30" (16x86x762) 5/8"x3 3/8"x6 1/2" (16x86x164) - WINDOW WALL BOARD - W4L04780 - L BRACKET 2.5x38x55x55 - A4M01046 - WALL BOARD - W4L12796 5/8"x3 3/8"x14"...
  • Page 50 - WINDOW CLEAT - W4L04906 3/8"x1 1/8"x9 7/8" (11x30x252) - WINDOW (FLAT PACK) - A6P00019 STEP 18 SCREW PWH WINDOW (FLAT PACK) 8x5/8 (1 PLCS) SCREW PWH 8x5/8 (4 PLCS) SCREW PWH 8x3/4 SCREW PWH 8x3/4 (4 PLCS)
  • Page 51 - PICKET - W4L14133 - PICKET - W4L04785 5/8"x3 3/8"x20 1/8" (16x86x512) 5/8"x3 3/8"x17 3/4" (16x86x452) STEP 19 SCREW PFH (36) 8x1-1/8" SCREW PFH 8x1-1/8" (36 PLCS) 3 3/8 10 3/16 3 3/8 3 3/8 3 3/8 (6 SPCS) 3 3/8 1 9/16 1 9/16...
  • Page 52 - HANDLE WALL BOARD - W4L12794 - WALL BOARD - W4L04778 5/8"x3 3/8"x31 3/4" (16x86x808) 5/8"x3 3/8"x30" (16x86x762) - L BRACKET 2.5x38x55x55 - A4M01046 STEP 20 BOLT WH 5/16x1/2 NUT BARREL BOLT WH WH 5/16x7/8 5/16x1 SCREW PFH 8x1-1/8" SCREW PFH 8x1-1/8" (6 PLCS) T-NUT 5/16 WASHER...
  • Page 53 - END ROOF RAIL - W4L13142 5/8"x3 3/8"x41 7/8" (16x86x1064) - L BRACKET 2.5x38x55x55 - A4M01046 STEP 21 BOLT WH 5/16x1/2 NUT BARREL WH 5/16x7/8 WASHER LOCK EXT T-NUT 5/16 BOLT WH 5/16x1/2 12x19 (8 PLCS) T-NUT 5/16 (4 PLCS) NUT BARREL WH 5/16x7/8 (4 PLCS) WASHER LOCK EXT 12x19...
  • Page 54 - ROOF UPRIGHT - W4L14124 - TOP ROOF RAIL - W4L14131 1"x3 3/8"x24" (24x86x610) 5/8"x3 3/8"x40" (16x86x1016) - L BRACKET 2.5x38x55x55 - A4M01046 - ROOF UPRIGHT - W4L14125 1"x3 3/8"x55 1/4" (24x86x1404) STEP 22 T-NUT 5/16 BOLT WH (2 PLCS) 5/16x1 3/4 NUT BARREL WH 5/16x7/8 (2 PLCS)
  • Page 55 - SUPPORT RAIL - W4L13144 1"x1 3/8"x20" (24x34x507) - WALL RAIL - W4L14122 1"x5 1/4"x22" (24x134x558) STEP 23 SCREW PFH BOLT WH 5/16x1 1/2 SCREW PFH 8x1-1/2" WASHER LOCK EXT T-NUT 5/16 8x19 SCREW PFH 8x1-1/2" (4 PLCS) T-NUT 5/16 (2 PLCS) SCREW PFH 8x2 (8 PLCS)
  • Page 56 - TARP .4x1014x2195 - A6P00035 1/32"x39 7/8"x86 3/8" (.4x1014x2195) STEP 24 SCREW PWH 8x5/8 (8 PLCS) TARP .4x1014x2195 SCREW PWH 8x5/8 (1 PLCS) 1 9/16...
  • Page 57 - BENCH UPRIGHT - W4L04765 1"x3 3/8"x15" (24x86x380) STEP 25 BOLT WH 5/16x1 NUT BARREL WH 5/16x7/8 WASHER LOCK EXT 8x19 WASHER LOCK EXT 12x19 WASHER LOCK EXT 8x19 (4 PLCS) BOLT WH 5/16x1 (4 PLCS) WASHER LOCK EXT 12x19 (4 PLCS) NUT BARREL WH 5/16x7/8 (4 PLCS)
  • Page 58 - SEAT SUPPORT - W4L04766 1"x3 3/8"x8 1/2" (24x86x216) STEP 26 BOLT WH 5/16x1 3/4 T-NUT 5/16 WASHER LOCK EXT 8x19 WASHER LOCK EXT 8x19 (4 PLCS) BOLT WH 5/16x1 3/4 (4 PLCS) T-NUT 5/16 (4 PLCS)
  • Page 59 - BENCH SEAT - W4L04767 1"x4 3/8"x40 1/8" (24x112x1018) STEP 27 SCREW PFH 8x1-3/4" SCREW PFH 8x1-3/4" (8 PLCS)
  • Page 60 - HAND GRIP YELLOW PLASTIC - A6P00303 STEP 28 BOLT WH BOLT WH 1/4x1 1/4x1-1/2 WASHER WASHER LOCK EXT LOCK EXT 6x15 8x15 T-NUT 1/4 NUT BARREL WH 1/4x5/8 NUT BARREL WH 1/4x5/8 (2 PLCS) WASHER LOCK EXT 8x15 (2 PLCS) WASHER LOCK EXT 6x15 (2 PLCS) BOLT WH 1/4x1-1/2...
  • Page 61 - DOOR STOP SUPPORT - W4L04808 - DOOR STOP - W4L04809 5/8"x2 3/8"x4 7/8" (16x60x125) 1"x2 3/8"x2" (24x60x50) STEP 29 SCREW PFH 8x1-1/2" SCREW PFH 8x1-1/4" SCREW PFH 8x1-1/4" (2 PLCS) SCREW PFH 8x1-1/2" (3 PLCS)
  • Page 62 - DOOR PANEL - W2A01498 1 1/2"x16 3/8"x36 3/8" (38x416x924) STEP 30 CENTER DOOR TOP TO BOTTOM IN OPENING SCREW PFH (11) 8x1-1/2" FLUSH DOOR WITH FRONT SURFACE OF 'N1' BOARDS CENTER DOOR TOP TO BOTTOM IN OPENING SCREW PFH 8x1-1/2" (11 PLCS)
  • Page 63 LATCHING KNOB WITH SCREWS - A6P00020 STEP 31 FACE PLATE KNOB KIT (1 PLC) (1 PLC) SCREW PFH 8x3/4 (2 PLCS) LATCH (1 PLC) SCREW PFH 8x1 (1 PLC)
  • Page 64: Final Assembly

    LADDER ASSEMBLY FINAL ASSEMBLY STEP 1 BOLT WH 5/16x1 1/4 T-NUT 5/16 (2 PLCS) WASHER LOCK EXT 8x19 T-NUT 5/16 WASHER LOCK EXT 8x19 (2 PLCS) BOLT WH 5/16x1 1/4 (2 PLCS)
  • Page 65 SWING BEAM ASSEMBLY BYD ID TAG (LARGE) AGES 3-10 - A100164 FINAL ASSEMBLY STEP 2 BOLT HEX BOLT HEX 5/16x2 5/16x2 (4 PLCS) WASHER SPLIT 5/16 (4 PLCS) WASHER FLAT 8x27 (4 PLCS) WASHER T-NUT 5/16 FLAT 8x27 (4 PLCS) WASHER SPLIT 5/16 T-NUT 5/16...
  • Page 66: Drill Pattern

    SLIDE ASSEMBLY FINAL ASSEMBLY STEP 3 DRILL (3) 7/16" DIA HOLES THROUGH SLIDE BED AND DECK AT LOCATIONS SHOWN. BOLT WH 5/16x1/2 T-NUT 5/16 3 7/8" 3 7/8" 1 3/4" 1" 1 1/2" DRILL PATTERN BOLT WH 5/16x1/2 (3 PLCS) T-NUT 5/16 (3 PLCS)
  • Page 67 SWING SEAT YELLOW 22" - A100171 QUICK LINK - A100069 CHAIN GREEN 51.25" - A100068 FINAL ASSEMBLY STEP 4 TIGHTEN QUICK LINK INSERT CHAIN INTO QUICK LINK CHAIN GREEN 51.25" (4 PLCS) QUICK LINK (4 PLCS) SWING SEAT YELLOW 22" (2 PLCS)
  • Page 68 TRAPEZE YELLOW - A6P00034 QUICK LINK - A100069 CHAIN GREEN 31" - A100177 FINAL ASSEMBLY STEP 5 TIGHTEN QUICK LINK INSERT CHAIN INTO QUICK LINK CHAIN GREEN 31" (2 PLCS) QUICK LINK (2 PLCS) TRAPEZE YELLOW (1 PLC)
  • Page 69: Final Step

    - GROUND STAKE REBAR - A4M00527 FINAL ASSEMBLY BOLT WH STEP 6 5/16x1/2 TAP IN GROUND STAKES AT AN APPROXIMATE 45° ANGLE AT THE NUT BARREL LOCATIONS SHOWN. WH 5/16x5/8 BOLT WH 5/16x1 1/4 WASHER LOCK EXT 12x19 STAKE FIGURE 2 STAKE FIGURE 1 (4 PLCS) (2 PLCS)
