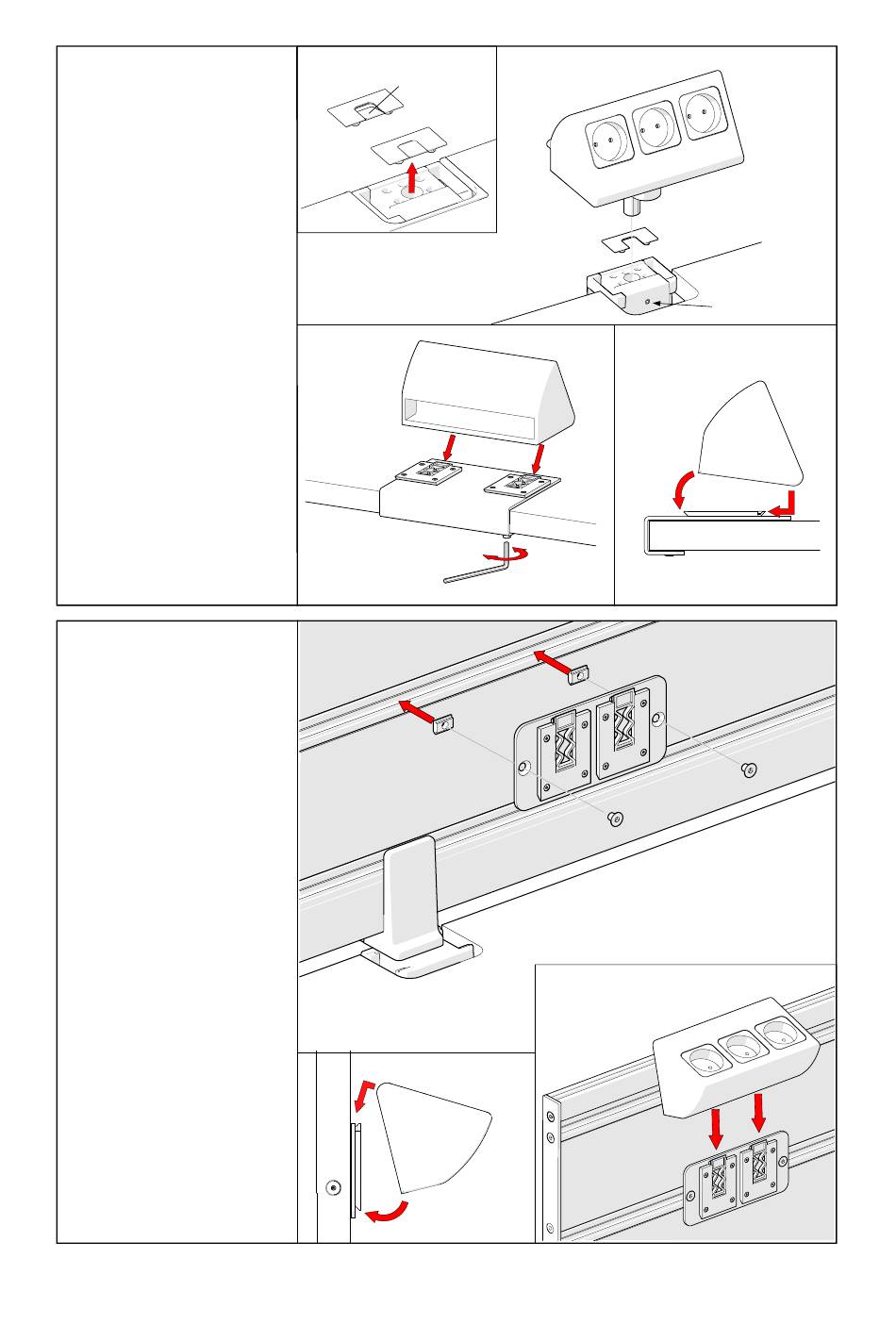

17. Steckdosenbox,
zum Aufstecken oder
Anklemmen an Tisch-
platte
Abdeckung (a) entfernen und
Fenster freimachen.
Abdeckung auf Tischadapter
setzen (b) und Steckdosen-
box (c) in Tischadapter
stecken, Gewindestift (d)
festziehen (SW3).
Steckdosenzwinge (e) auf
Tischplatte schieben. Von
unten mittels Gewindestifte
(f) festziehen (SW4). Steck-
dosenbox auf Zwinge schie-
ben und einklipsen (g).
18. Steckdosenbox,
zum Anklemmen an
Tischpaneel oder
Fly By-Paneel
(o.Abb.)
Nutensteine (a) in Organi-
sationsnut einsetzen.
Adapterblech (b) mittels
Senkschrauben M6x12
(SW4) an Nutensteine mon-
tieren.
Steckdosenbox (c) auf
Adapterblech schieben und
einklipsen (d).
heraustrennen
(a)
(e)
(a)
(b)
(d)
13
(c)
(b)
(g)
(f)
(d)
(c)
