  • Page 1 Manual do proprietário Discovery Plate Loaded™ Line...

  • Page 3: Diretrizes Importantes Sobre Segurança Para Proprietários

    EN957 -1/2. Consulte um revendedor proeminente. autorizado da Precor para obter uma lista completa e atual de máquinas com certificados.  Certifique-se de que o equipamento esteja estável e em uma superfície sólida.

  • Page 4: Informações Importantes Sobre Segurança Para Usuários

    Informações importantes sobre segurança para usuários  Se sentir dor ou qualquer sintoma anormal, pare o exercício Antes de iniciar qualquer programa de condicionamento físico, é preciso fazer imediatamente e consulte um médico. um exame médico completo.  Mantenha a cabeça, os membros, os dedos e o cabelo longe de todas as Equivalente em francês do parágrafo precedente, para o mercado canadense: Il partes em movimento durante o uso do equipamento.

  • Page 5: Table Of Contents

    Índice Diretrizes importantes sobre segurança para proprietários ..1 Inspeção semanal ..............9 Aprovação de segurança ..............1 Manter o estofamento em boas condições e limpá-lo detalhadamente ..............9 Informações importantes sobre segurança para usuários ..2 Inspecionar e lubrificar rolamentos e buchas ........ 9 Verificar e lubrificar o ajuste de assento .........

  • Page 6: Antes De Começar

    Importante: Sempre adquira peças e hardware de substituição da Precor. Muitas peças são testadas e fabricadas especialmente para equipamentos de musculação comerciais da Precor. Se você utilizar peças não aprovadas pela Precor, a Garantia Limitada da Precor poderá ser anulada. Usar peças não aprovadas pela Precor pode causar acidentes pessoais.

  • Page 7: Assistência Técnica

    Atendimento ao cliente da Precor. Modelo nº: Nº de série: A Precor utiliza o número de série para estabelecer o modelo e o ano do Data da aquisição: produto. Geralmente, é possível encontrar o número de série embaixo do suporte de assento.

  • Page 8: Inspeção Diária

    Verifique os protetores de uso. Importante: Não estofe novamente os protetores ou protetores de uso sem  Limpe e inspecione as estruturas dos equipamentos. aprovação da Precor.  Verifique as etiquetas de instruções e avisos. Limpar e examinar as estruturas...

  • Page 9: Verificar As Etiquetas De Instruções E Avisos

    A imagem abaixo mostra um exemplo de montagem de um letreiro de Verificar as etiquetas de instruções instruções, que contém etiquetas com o nome do equipamento e instruções de e avisos treinamento. Inspecione as etiquetas de instruções e avisos diariamente para garantir que todas as informações podem ser lidas com clareza.
  • Page 10 Os produtos da Precor são equipados com várias etiquetas de aviso padrão. As duas figuras a seguir mostram exemplos de etiquetas de aviso que podem ser vistas nos equipamentos, dependendo do modelo e a linha do produto: Figura 2: Etiqueta de aviso indicando risco de pinçamento Figura 3: Etiqueta de aviso geral inserida na estrutura do equipamento Manual do proprietário (Discovery Plate Loaded Line): Inspeção diária...

  • Page 11: Inspeção Semanal

    Execute as seguintes tarefas conforme buchas necessário na unidade em que você está fazendo manutenção: A Precor utiliza rolamentos de alta qualidade projetados para uso pesado e de  Mantenha o estofamento em boas condições e limpe-o detalhadamente.

  • Page 12: Inspeção Mensal

    Retoque amassados e lascas na pintura, se necessário. Substitua qualquer componente nos primeiros sinais de desgaste. Observação: Você pode pedir retoques na pintura na Precor ligando para o Atendimento ao cliente. Consulte Assistência técnica. Verifique se há rachaduras nas estruturas, especialmente nas juntas. Se houver rachaduras, tire o equipamento de serviço imediatamente e chame um...
  • Page 13 Observações: Manual do proprietário (Discovery Plate Loaded Line): Observações...
  • Page 14 Observações: Manual do proprietário (Discovery Plate Loaded Line): Observações...
  • Page 16 Qualquer parte que contemple a 20031 142nd Ave NE utilização dos designs dos produtos da Precor está, por meio deste documento, advertida de que a P.O. Box 7202 Precor considera a apropriação não autorizada dos seus direitos exclusivos uma questão de grave Manual do proprietário (Discovery Plate Loaded™...

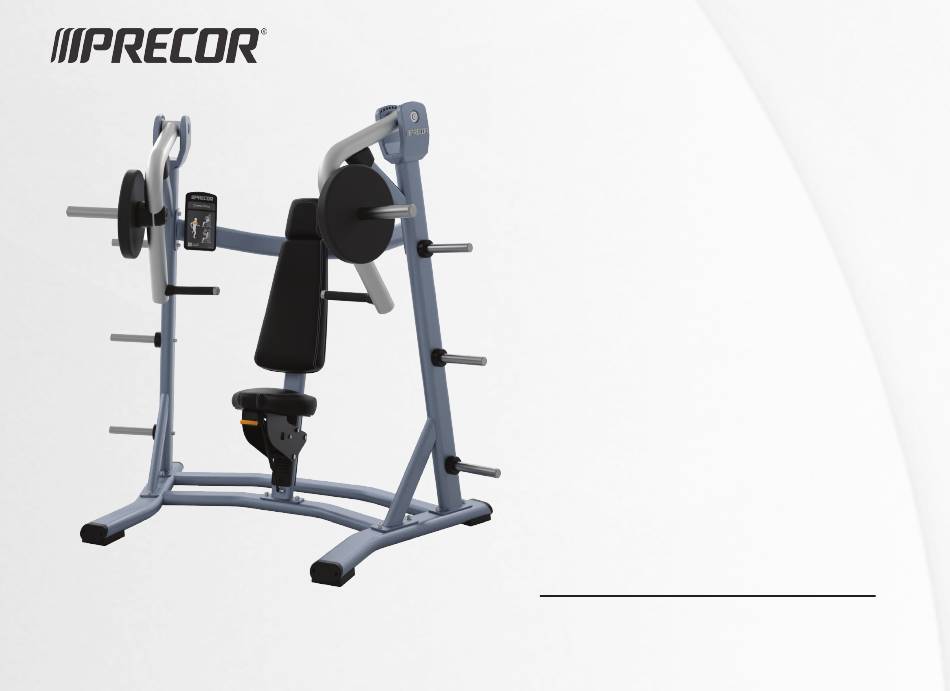

  • Page 17 Assembly Guide Discovery Plate Loaded™ Line Pulldown...
  • Page 19 Table of Contents Getting Started ................2 Opening the Boxes ................2 Installation Requirements ..............2 Hardware Kit (not to scale) ..............3 Assembling the Equipment ............7 Stabilizing the Equipment ..............8 Attaching the Side Uprights to the Base Frame ......9 Installing the Crossbar .................9 Installing the Center Upright Assembly ........

  • Page 20: Getting Started

    Getting Started Opening the Boxes Installation Requirements WARNING You will need assistance to assemble this unit. DO Open the boxes and remove the packing materials. Be careful to open the NOT attempt assembly by yourself. boxes and assemble the components in the sequence presented in this manual.

  • Page 21: Hardware Kit (Not To Scale)

    Hardware Kit (not to scale) The following pieces of hardware are provided on a shrink-wrapped card. Each part is labeled on the card for easy reference. Table 1. Hardware kit contents Fasteners Quantity Buttonhead cap screw (M8 x 15 mm) Socket head cap screw (M12 x 35 mm) Socket head cap screw (M5 x 20 mm) Socket head cap screw (M5 x 12 mm)
  • Page 22 Fasteners Quantity Flat washer (13 mm internal diameter) Flat head cap screw (M10 x 25 mm) Hex head cap screw (⁵₁₆-inch x 1¹₂-inch) Flat head cap screw (M6 x 30 mm) Flat washer (11 mm internal diameter) Socket head cap screw (M10 x 30 mm) Axle mount end Pulldown Assembly Guide: Getting Started...
  • Page 23 Fasteners Quantity Roller end cap Flat head cap screw (M12 x 30 mm) ⁵₁₆-inch nylon lock nut Table 2. Other Equipment Parts Part Quantity Roller bar Weight horn Weight storage horn Arm pivot axle Weight horn bumper Pulldown Assembly Guide: Getting Started...
  • Page 24 Part Quantity Weight horn end cap Weight storage horn bumper Gas spring Instructional placard Pulldown Assembly Guide: Getting Started...

  • Page 25: Assembling The Equipment

    Precor highly recommends that the equipment be bolted to the floor to reduce the risk of toppling due to improper use. Because floor construction varies, consult a professional building engineer for proper fastening.

  • Page 26: Stabilizing The Equipment

    Stabilizing the Equipment 4. Using the same open-end wrench, turn the positioning bolt to the left or the right to move the adjustable foot to the appropriate level, as shown in Once you have positioned the base frame where you want the equipment to be the following figure.

  • Page 27: Attaching The Side Uprights To The Base Frame

    Attaching the Side Uprights to the Installing the Crossbar Base Frame Note: Have your assistant hold the crossbar in place while you perform this procedure. Perform the following procedure to attach both side uprights to the base frame. To attach the crossbar to the side uprights: To attach the side uprights to the base frame: 1.

  • Page 28: Installing The Center Upright Assembly

    2. Place two M12 x 35 mm socket head cap screws and two 13 mm flat Installing the Center Upright Assembly washers into the screw holes in the base frame. Partially tighten the fasteners. Attaching the center upright assembly and the accompanying seat mechanism completes the frame of the equipment.

  • Page 29: Installing The Movement Arms

    Installing the Movement Arms 4. Check that the axle is properly positioned and centered, then tighten the screws completely. You will need an assistant to hold the movement arms in place while you Important: The screws should be tight enough to prevent the movement arm complete this procedure.

  • Page 30: Attaching The Knee Roller Pads

    Attaching the Knee Roller Pads 3. Slide a knee roller pad and one end cap onto the roller bar and secure it with one M6 x 30 flat head cap screw. The knee roller pads on this equipment are attached to a roller bar fitted to the Note: There is a small pin on each end of the roller bar and a small hole center upright assembly.

  • Page 31: Attaching The Seat Pad

    2. Insert four ⁵₁₆-inch x 1¹₂-inch hex head screws with 9mm flat washers into Attaching the Seat Pad the screw holes in the pad, as shown in the following figure. The seat mechanism is preassembled, except for the seat pad and the gas spring.

  • Page 32: Connecting The Gas Spring

    3. Insert the threaded end of the lower stem through the hole in the small Connecting the Gas Spring bracket on the base frame, as shown in the following figure. The gas spring, which lifts the seat assembly when an exerciser adjusts the seat height, is attached to the seat assembly and the frame through two ball-shaped stems.

  • Page 33: Adjusting The Seat Rollers

    Adjusting the Seat Rollers 2. Have your assistant press the seat pad down until the back roller contacts the black plastic plate on the back of the frame. After you have installed the gas spring, test the seat. It should not rock from 3.

  • Page 34: Attaching Weight Horns To The Movement Arms

    Attaching Weight Horns to the Attaching Weight Storage Horns Movement Arms Repeat this procedure as needed to attach all of the weight storage horns to the equipment. The weight horns that attach to the movement arms are slightly larger than the weight storage horns.

  • Page 35: Attaching The Instructional Placard And Safety Labels

    2. Place the large hole near the bottom of the placard over the button, then Attaching the Instructional Placard and slide the placard downward to lock it into place as shown in the following Safety Labels figure. The equipment includes a metal bracket for the instructional placard. The placard slides over a metal button near the bottom of the bracket.
  • Page 36 3. Insert an M8 x 15 mm buttonhead screw with 9mm flat washer into the Note: If you are installing labels in a language other than English, remove screw hole near the top of the bracket, as shown in the following figure. the general warning label attached to the equipment.
  • Page 37 Notes: Pulldown Assembly Guide: Notes...
  • Page 38 Notes: Pulldown Assembly Guide: Notes...
  • Page 40 U.S. and foreign patents for both the mechanical construction and the visual aspects of its P.O. Box 7202 product design. Any party contemplating the use of Precor product designs is hereby forewarned that Precor Discovery Plate Loaded™ Pulldown Assembly Guide Woodinville, WA USA 98072-4002 considers the unauthorized appropriation of its proprietary rights to be a very serious matter.
