LOVATO ELECTRIC EXM 10 12 Instruction Manual

UWAGA!!
● NaleŜy dokładnie zapoznać się z poniŜsza instrukcją przed
instalacją lub uŜywaniem urządzenia.
● By uniknąć uszkodzęń i zagroŜenia Ŝycia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowienimi przepisami.
● Przed pracami serwisowymi, naleŜy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego oraz zewrzeć zaciski przekładnika
prądowego.
● Produkty zaprezentowane w poniŜszym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną
przez nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy,
braki oraz sytuacje awaryjne.
● W układzie naleŜy zamontować rozłącznik (wyłącznik), który musi znajdować
się niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi
następujących norm: IEC/ EN 61010-1 § 6.12.2.1.
● NaleŜy umieszczać urządzenie w obudowie lub szafie o minimalnym stopniu
ochrony IP40.
● NaleŜy czyścić urządzenie delikatną suchą szmatką, nie naleŜy uŜywać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Funkcje sygnalizacji LED
Kompatybilność z produktami Lovato
Procedura podłączenia modułu
Ustawianie parametrów
Schematy podłączeń
Wymiary mechaniczne
Dane techniczne
Wprowadzenie
Moduły EXM dedykowane są do produktów z moŜliwością rozszerzenia
przez łącze podczerwieni i zostały zaprojektowane by zwiększyć
moŜliwość typu podłączenia, dostępnoćć wejść/wyjść i zapamiętywanie
i analizę pomiarów z urządzenia do którego jest podłączony.
Moduł EXM10 12 posiada interfejs RS485, moduł EXM10 20 dodatkowo
posiada dwa wyjścia przekaźnikowe, kaŜde z 1 zestykiem NO
i 1 zestykiem NC. Przyłączenia dokonuje się szybko do jednostki bazowej
lub juŜ zamontowanego modułu.
Po podłączeniu zasilania układ automatycznie rozpozna typ modułu EXM,
ustawienia komunikacji i funkcjonalności wyjść dokonuje się w prosty
sposób z poziomu menu urządzenia.
Doc: MHIT100A0608_EXM1012_20
EXM10 12
EXM10 20
Moduł rozszerzeń
Interfesj RS485
Interfejs RS485 i 2 przekaźniki
INSTRUKCJA OBSŁUGI
Strona
1
2
2
2
2
2
3
3
4
EXM10 12
EXM10 20
Expansion units
RS485 interface
RS485 interface and 2 Relays
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefore are accepted.
● A circuit breaker must be included in the electrical installation of the building. It
must be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP40 degree
protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Index

Introduction

Description
Led Functions
Lovato Products Compatibility
Module Connection Procedure
Module Parameters Setup
Wiring Diagrams
Mechanical Dimensions
Technical Characteristics
Introduction
The EXM units for Lovato infrared expandable products, are designed
and developed to enhance the functions of connectivity, I/O, memory and
analysis of the instrument to which it is connected.

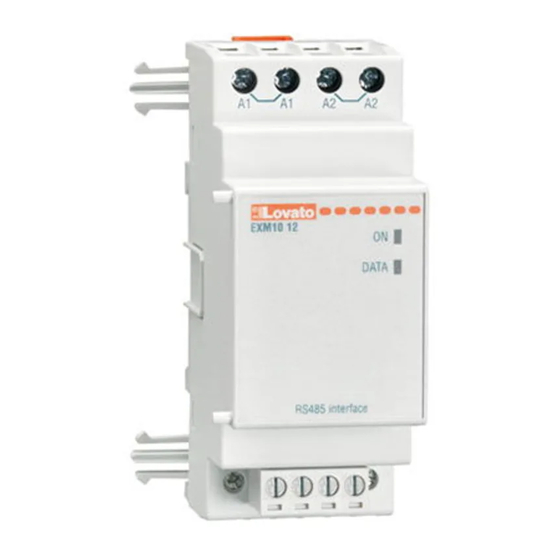

The EXM10 12 implements the RS485 serial interface, the EXM10 20
model in addition includes two relay output, each of which provided with
normally open and closed contacts.
The connection will be done simply approaching the units to the base
instrument or to another module.
At the power on of the system, the instrument will automatically
recognize the units, the EXM communication setup and output
functionality will be done directly from the proper instrument menu in an
easy way.
28/07/2009
Page
1
2
2
2
2
2
3
3
4
s. 1 / 5
