LOVATO ELECTRIC EXM 10 00 Instruction Manual

UWAGA!!
● NaleŜy dokładnie zapoznać się z poniŜsza instrukcją przed
instalacją lub uŜywaniem urządzenia.
● By uniknąć uszkodzęń i zagroŜenia Ŝycia urządzenia
te powinny być instalowane przez wykwalifikowany personel,
i w zgodzie z odpowienimi przepisami.
● Przed pracami serwisowymi, naleŜy odłączyć wszystkie napięcia od wejść
pomiarowych i zasilania pomocniczego oraz zewrzeć zaciski przekładnika
prądowego.
● Produkty zaprezentowane w poniŜszym dokumencie mogą zostać zmienione
lub ulepszone bez konieczności wcześniejszego informowania o tym.
● Dane techniczne oraz opisy oddają w jak najdokładniejszy sposób posiadaną
przez nas wiedzę, jednak nie bierzemy odpowiedzialności za ewentualne błędy,
braki oraz sytuacje awaryjne.
● W układzie naleŜy zamontować rozłącznik (wyłącznik), który musi znajdować
się niedaleko urządzenia i być łatwo dostępny dla operatora. Musi spełniać wymogi
następujących norm: IEC/ EN 61010-1 § 6.12.2.1.
● NaleŜy umieszczać urządzenie w obudowie lub szafie o minimalnym stopniu
ochrony IP40.
● NaleŜy czyścić urządzenie delikatną suchą szmatką, nie naleŜy uŜywać środków
ściernych, płynnych detergentów lub rozpuszczalników.
Spis treści
Wprowadzenie
Opis
Funkcje sygnalizacji LED
Kompatybilność z produktami Lovato
Procedura podłączenia modułu
Ustawianie parametrów
Schematy podłączeń
Wymiary mechaniczne
Dane techniczne
Wprowadzenie
Moduły EXM dedykowane są do produktów z moŜliwością rozszerzenia
przez łącze podczerwieni i zostały zaprojektowane by zwiększyć
moŜliwość typu podłączenia, dostępnoćć wejść/wyjść i zapamiętywanie
i analizę pomiarów z urządzenia do którego jest podłączony. Moduły
EXM10 00 i EXM10 01 posiadają dwa izolowane wejscia cyfrowe i dwa
izolowane wyjścia cyfrowe, róŜnica pomiędzy modułami jest taka, Ŝe
pierwszy posiada dwa wyjścia statyczne a drugi dwa wyjścia
przekaźnikowe. Oba moduły posiadają izolowane zasilanie DC, które moŜe
być uŜyteczne przy podłączaniu róŜnych wejść cyfrowych, takich jak
zestyki, NPN, PNP i czujniki zasilane 3 przewodami.
Moduły EXM10 00 i EXM10 01 mogą być podłączone do kaŜdego
z urządzeń Lovato, które wyposaŜone jest w komunikację przez
podczerwień. Przyłączenia dokonuje się szybko do jednostki bazowej lub
juŜ zamontowanego modułu.
automatycznie rozpozna typ modułu EXM.
Doc: MHIT100D0608_EXM1000_01
EXM10 00
EXM10 01
Moduły rozszerzeń
2 wejścia 2 wyjścia cyfrowe
INSTRUKCJA OBSŁUGI
Strona
1
2
2
2
2
2
3
3
4
Po podłączeniu zasilania
EXM10 00
EXM10 01
Expansion units
2 digital input 2 digital output
INSTRUCTIONS MANUAL
WARNING!
• Carefully read the manual before the installation or use.
• This equipment is to be installed by qualified personnel,
complying to current standards, to avoid damages or safety
hazards.
● Remove the dangerous voltage from the product before any maintenance
operation on it.
● Products illustrated herein are subject to alteration and changes without prior
notice.
● Technical data and descriptions in the documentation are accurate, to the best
of our knowledge, but no liabilities for errors, omissions or contingencies arising
therefore are accepted.
● A circuit breaker must be included in the electrical installation of the building. It
must be installed close by the equipment and within easy reach of the operator.
It must be marked as the disconnecting device of the equipment:
IEC /EN 61010-1 § 6.12.2.1
● Fit the instrument in an enclosure or cabinet with minimum IP40 degree
protection.
● Clean the instrument with a soft dry cloth, do not use abrasives, liquid
detergents or solvents
Index
Introduction
Description
LED functions
Lovato products compatibility
Module connection procedure
Module parameters setup
Wiring diagrams
Mechanical dimensions
Technical characteristics
Introduction
The EXM expansion units, are designed and developed to enhance the
functions of connectivity, I/O, memory and analysis of the instrument to
which it is connected.

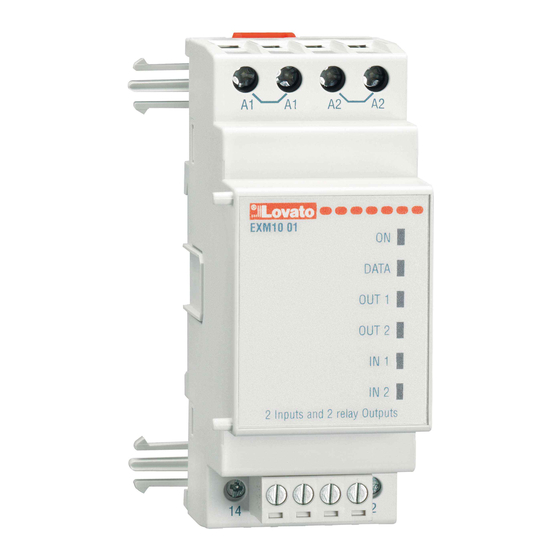

In particular, the modules EXM10 00 and EXM10 01 include two isolated
digital inputs and two isolated digital outputs, the difference between the
two models is in the output side, where the first one has two static output
while the second one has two relays.
For both models there is an isolated DC supply useful for connecting
various types of digital inputs, such as contacts, NPN, PNP and 3 wires
powered digital sensors.
EXM10 00 and EXM10 01 are intended for Lovato infrared expandable
products and the connection will be done simply approaching the units to
the base instrument or to another module.
układ At the power on of the system, the instrument will automatically
recognize the units, the EXM input and output setup will be done directly
from the proper instrument menu in an easy way.
30/09/2009
Page
1
2
2
2
2
2
3
3
4
