3.1 Installation mécanique
DANGER
Choc électrique
Mort ou blessures graves
- Avant l'installation et la première mise
en service du produit, vérifier l'intégrité
de l'état du câble d'alimentation et
mesurer la résistance du câble pour évi-
ter les courts-circuits.
Contrôler également le niveau d'huile dans la
chambre à huile. Voir paragraphe
l'huile et vidange.
Les pompes sont conçues pour un fonc-
tionnement à la verticale.
Les pompes sont conçues pour une installation auto-
nome ou sur accouplement automatique. Toutes les
pompes peuvent être raccordées à une bride JIS, un
accouplement automatique ou une accouplement
avec flexible.
3.1.1 Levage du produit
Il est très important d'utiliser l'équipement de levage
approuvé.
Le poids du produit est indiqué sur la plaque signalé-
tique de celui-ci.
AVERTISSEMENT
Danger d'écrasement
Mort ou blessures graves
- L'équipement de levage doit être
conforme et son état doit être vérifié
avant de tenter de soulever le produit.
L'équipement de levage ne doit en
aucun cas soulever une charge plus
importante que celle prescrite.
PRÉCAUTIONS
Danger d'écrasement
Accident corporel mineur ou modéré
- Il est nécessaire de dégager et délimiter
la zone située sous la pompe soulevée.
- Lever la pompe en évitant tout mouve-
ment de balancier.
- Placer la pompe sur une base solide et
capable de supporter son poids.
- S'assurer que la pompe ne peut ni rou-
ler ni basculer.
PRÉCAUTIONS
Danger d'écrasement
Accident corporel mineur ou modéré
- Avant le levage, toujours contrôler
l'usure et la corrosion de la poignée et
de la chaîne de levage.
- Toujours soulever le produit par sa poi-
gnée de levage ou au moyen d'un cha-
riot élévateur.
- Ne jamais lever le produit à l'aide du
câble d'alimentation, du flexible ou de la
tuyauterie.
3.1.2 Installation immergée sur accouplement
Les pompes installées en poste fixe peuvent être
montées sur un système d'accouplement automa-
8.4.5 Contrôle de tique avec rails de guidage. Le système d'accouple-
ment automatique facilite la maintenance puisqu'il
est facile de soulever la pompe pour la sortir de la
fosse. Voir fig. 1.
PRÉCAUTIONS
Danger d'écrasement
Accident corporel mineur ou modéré
- S'assurer que la poignée de levage est
bien fixée avant de soulever le produit.
La resserrer si nécessaire.
automatique

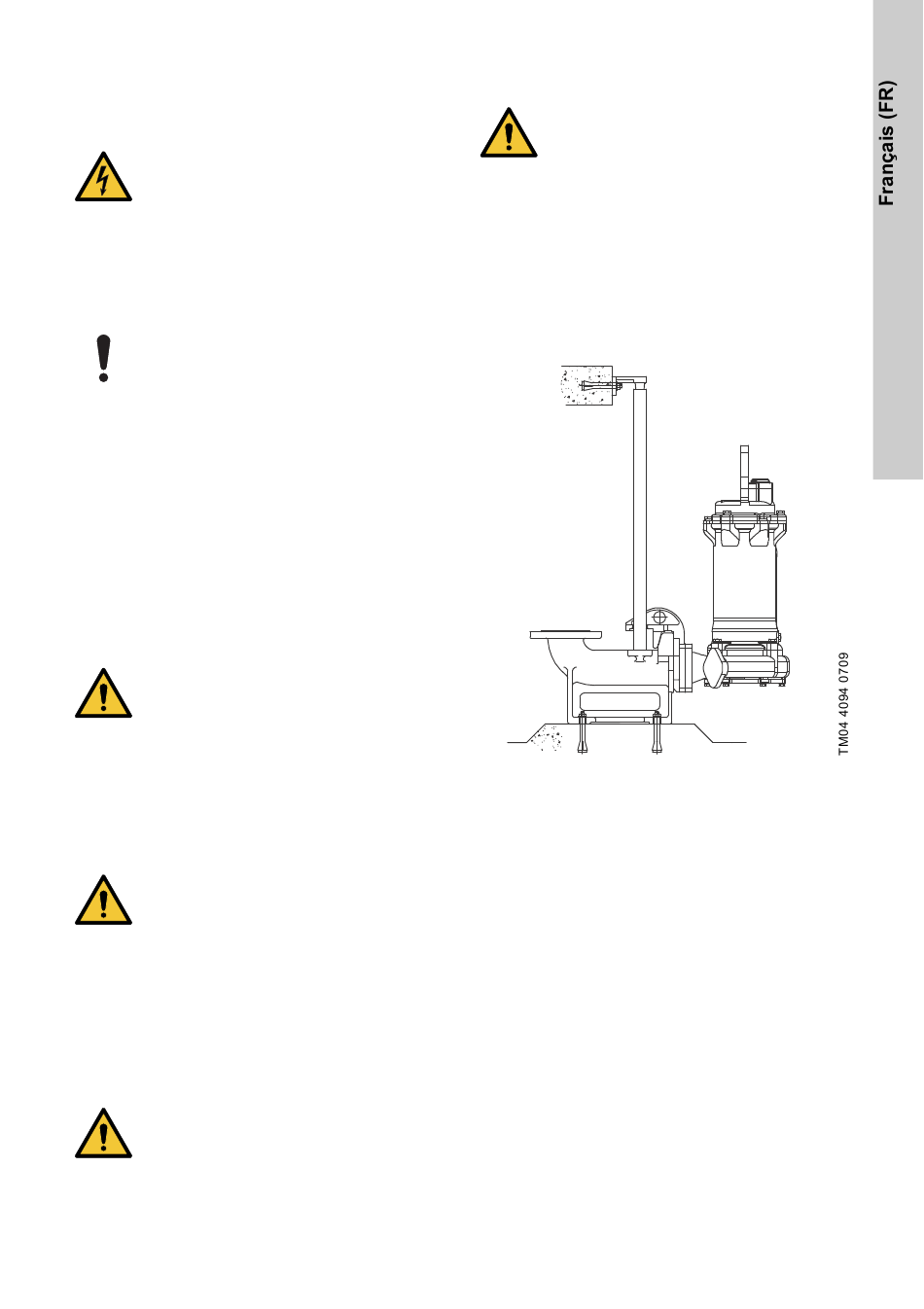

Fig. 1 Pompe immergée sur accouplement
automatique
