- Page 1 Hill slide PSTE000.225...
- Page 2 2,56 m 3,57 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 000 225 A Glijbaan 0,93m Title Tekening Opmerking tbv Talud Drawing Comment BOER Datum Obstakelvrije zone Obstacle free zone 15-7-2015 Date SPEELTOESTELLEN...
- Page 3 0,55 m 1,57 m 1,72 m 1,45 m 0,25 m 0,71 m Grondmarkering Ground level marker <0,20 m 1,02 m Benaming TOE PST 000 225 A Glijbaan 0,93m Title Tekening Opmerking tbv Talud Drawing Comment BOER Datum Bodemplan Groundplan 15-7-2015 Date SPEELTOESTELLEN...
- Page 4 2,31 m 1,15 m 0,90 m 0,00 m Benaming TOE PST 000 225 A Glijbaan 0,93m Title Tekening Opmerking tbv Talud Drawing Comment BOER Datum Afmetingen Dimensions 15-7-2015 Date SPEELTOESTELLEN...
- Page 5 Typeplaatje Identification plate Type Progr. Volgnr Bew. Rev. Benaming Opmerking Vlonder 80 x 100 cm Glijbaan 1 m Module Robina Benaming TOE PST 000 225 A Glijbaan 0,93m Title Tekening Opmerking tbv Talud Drawing Comment BOER Datum Modules Modules 15-7-2015 Date SPEELTOESTELLEN...

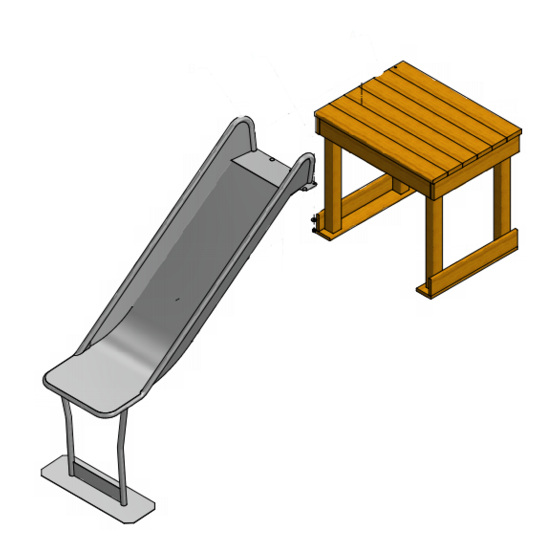

- Page 6 Geleverde delen: Supplied parts: A - platform 0,8x0,9x0,6 m [50 kg] A - platform 0,8x0,9x0,6 m [50 kg] B - glijbaan 2,4x0,8x0,8 m [40 kg] B - slide 2,4x0,8x0,8 m [40 kg] Bevestiging sets: Mounting kits: 1 - slotbout M10 incl. moer en ring (6x) 1 - M10 bolt with washer and lock nut (6x) Montagevolgorde: Assembly sequence:...
- Page 7 PSTE000.225 Hill slide LOGBOOK (Onderstaand logboek kan gebruikt worden om te voldoen aan de eisen, gesteld in artikel 14 van het Warenwetbesluit Attractie- en Speeltoestellen) Type indication Adventure Play Product code PSTE000.225 Name of equipment Taludglijbaan 0.8 - 0.93m Maximum height of fall <...
-
Page 8: Maintenance
LOGBOOK Inspection and maintenance intervals months Inspection Maintenance between inspections Verify equipment's stability, junctions and missing parts. Add missing parts, secure joints, apply missing fixing Inspect bolts, screws and nuts for absence, jams, corrosion agent and replace corroded parts. and wear. Replace worn parts and/or remove non-functioning Check suspension for wear. - Page 10 1,72 m Grondmarkering Ground level marker Let op: toestel bij voorkeur niet met de glijbaan op het zuiden plaatsen. Type Progr. Volgnr Bew. Rev. Benaming Opmerking DOPMOER BORG RVS M10 Attention: it is advisable not to oriënt Slotbout M10 x 50 - RVS A2-70 playground equipment with the slide SLUITRING facing south...
- Page 11 0,96 m Type Progr. Volgnr Bew. Rev. Benaming Opmerking Schroef Assy 5 x 70 - RVS A2-70 5 x 50 - RVS A2-70 Schroef Assy Lengte = 700 Standaard plank 120x20 Standaardplank 120x30 Lengte = 1000 Standaardplank 120x30 Lengte = 900 Standaardplank 120x30 Lengte = 600 Standaardplank 120x30...
