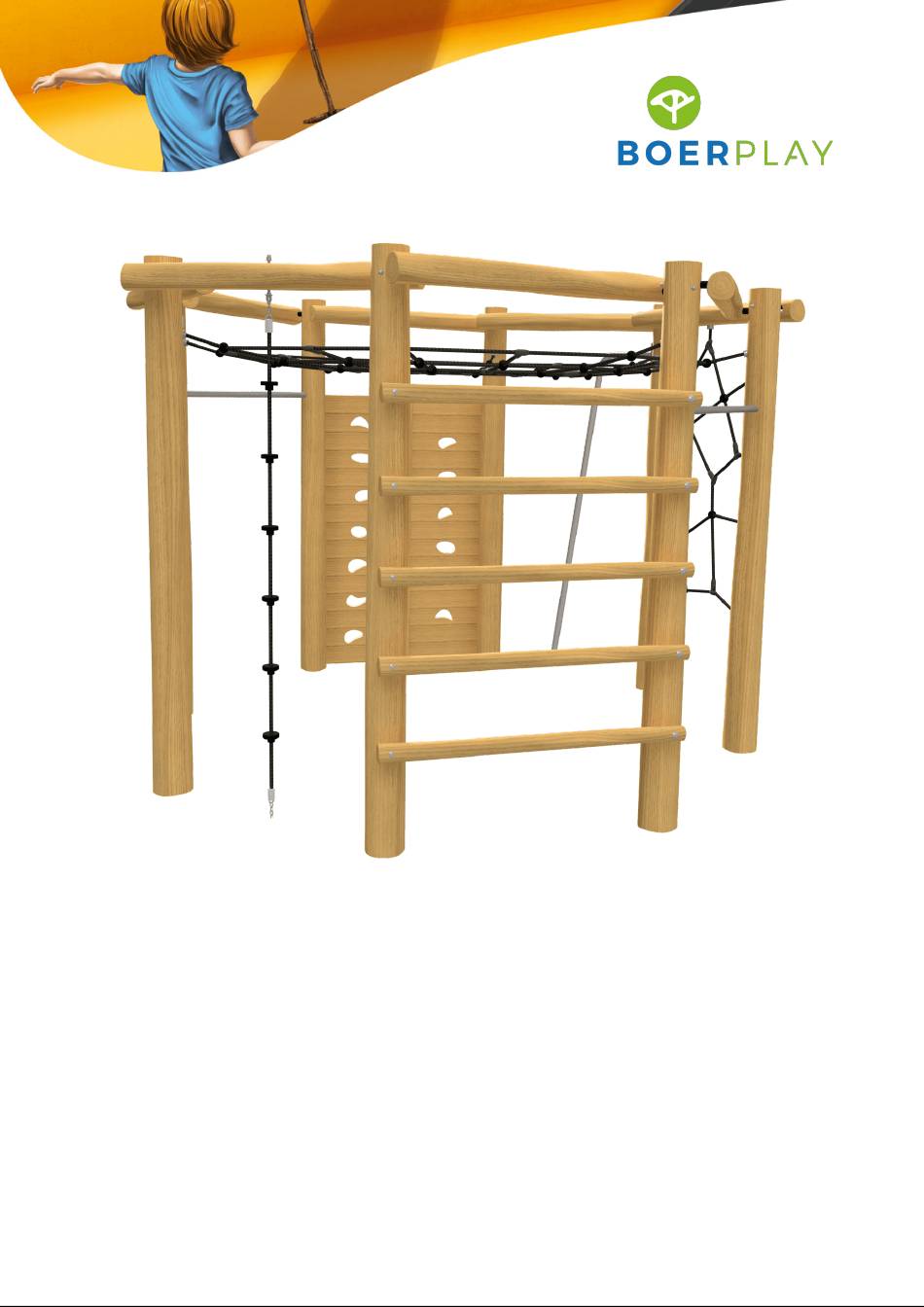

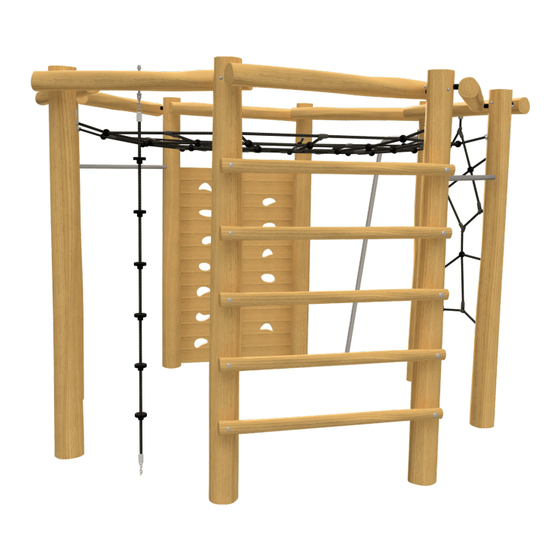

- Page 1 Kletteranlage Achteck PSTE000.102...
- Page 2 3,34 m 3,11 m 2,26 m 1,07 m 0,22 m 0,00 m Altijd > 0,23 m Always > 0,23 m 2,40 m A ( 1 : 20 ) 1,82 m 0,00 m Benaming TOE PST 000 102 B Klimkubus Title Tekening Opmerking Achthoekig...
- Page 3 2,22 m 7,50 m Opvangzone Impact area Obstakelvrije zone Obstacle free zone Benaming TOE PST 000 102 B Klimkubus Title Tekening Opmerking Achthoekig Drawing Comment Datum Obstakelvrije zone Obstacle free zone 25-11-2019 Date...
- Page 4 0,79 m 0,70 m 2,30 m 2,28 m 0,85 m 1,22 m 0,85 m Grondmarkering Ground level marker 0,60 m 1,03 m Benaming TOE PST 000 102 B Klimkubus Title Tekening Opmerking Achthoekig Drawing Comment Datum Bodemplan Groundplan 25-11-2019 Date...
- Page 5 Geleverde modules: Supplied modules: Zie tabel See table Montageinstructie: Assembly instruction: - De hoofdmaten geven de maten van de staanders en vloeren aan - The main dimensions indicate the dimensions of the posts and floors - De detailtekeningen geven specifiek de maten van de verbindingen aan - The detailed dimensions show the specific dimensions of the connections - The modules which contain tubes are dimensioned at the top of the flanges - De modules met buizen zijn op de tekeningen bemaat op bovenkant kopplaat...
- Page 6 2,40 m 2,29 m 2,08 m 1,86 m 1,80 m 1,51 m 1,16 m 0,81 m 0,46 m 0,00 m Voor (Front) 2,40 m 2,31 m 2,08 m 2,02 m 1,80 m 0,00 m Rechts (Right) Benaming TOE PST 000 102 B Klimkubus Title Tekening...
- Page 7 2,40 m 2,40 m 2,29 m 2,30 m 2,08 m 2,08 m 1,95 m 1,90 m 1,55 m 1,40 m 1,20 m 0,95 m 0,70 m 0,45 m 0,00 m 0,00 m 2,40 m 2,40 m 2,29 m 2,29 m 2,07 m 1,82 m 1,80 m...
- Page 8 LOGBUCH Art der Anzeige Adventure Play Artikelnummer PSTE000.102 Gerätename Kletteranlage Achteck Maximale Fallhöhe 2,4 m Baujahr 2023 Zertifikat 031070 Kontrollstelle TUV Nederland QA BV Ekkersrijt 4401 5692 DL Son Name des Herstellers Boer Speeltoestellen Hyacintstraat 2 - 4255 HX Nieuwendijk Tel.: +31 (0)183 40 23 66...
- Page 9 LOGBUCH Inspektion und Wartung Datum Zeit Name der Name des Zu ersetzende Inspektion Inspektion Defekte gefunden Exekutivinspektion Wartungsarbeiters Teile Wartung Wartung Unfälle Maßnahmen Alter des Mögliche Ursache für Unfalldatum Aufgetreten Verletzung Genommen nach Opfers Verletzungen den Unfall...
- Page 10 Inspektions-und Wartungsintervalle Monaten Nr. Inspektion Wartung zwischen Inspektionen Stellen Sie die Geräte Stabilität sicher, Verbindungen und fehlende Teile. Überprüfen Montieren Sie fehlende Teile, sichere die Sie Bolzen, Schrauben und Muttern für Gelenke und ersetze korrodierte Teile. Abwesenheit, Korrosion und Verschleiß. Tauschen Sie verschlissene Teile und / Überprüfen Sie Aufhängung für Verschleiß.
- Page 11 6. Überprüfen Sie das Gelände regelmäßig für Artikel, die dort nicht hingehören, gefährlich sind oder falsch verwendet werden. Beispiele dafür sind giftige Pflanzen, Glasscherben, usw. 7. Denken Sie daran, dass schlechte Wartung führt zu gefährlichen Situationen und schnellere Verarmung der Spielplatz.
- Page 13 2897 1200 (8x) Grondmarkering (3x) Ground level marker Type Progr. Bew. Rev. Benaming Volgnr. Opmerking M12, L= 260, RVS A2-70 Draadeind+borgm.+ringen+dop HOUTDRAADBOUT M10 X 80 Afstandsbus 30x30x14 Paal 10-12 Lengte =1300 Paal 14-16 Lengte =3000 70 mm Vierkante paal 1300 mm Lengte Benaming MOD PST 016 001 Achthoekig Frame...
- Page 14 A ( 1 : 4 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Pin-Torx - VZ 8.8 Veiligheidsschroef Bus RVS schroefdraad touw d16 spiderweb Klimkubus Benaming MOD PST 016 011 Spiderweb Title Tekening Opmerking Klimkubus Drawing Comment Datum Samenstelling module Assembly module 26-11-2021 Date...
- Page 15 A ( 1 : 2 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Pin-Torx - VZ 8.8 Veiligheidsschroef Bus RVS schroefdraad touw d16 Wirwar Klimkubus Benaming MOD PST 016 022 A Wirwar Title Tekening Opmerking Klimkubus Drawing Comment Datum Samenstelling module Assembly module 27-6-2019 Date...
- Page 16 C ( 1 : 10 ) 0,59 m B ( 1 : 2 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER Sluitring M12 - RVS A2-70 5 MM RVS D-sluiting Borgmoer M6 - VZ 8.8 Zeskantbout M6 x 40 - VZ 8.8 CARROSSERIERING M6 x 20 - VZ 8.8 Beschermdop M10-M12...
- Page 17 C ( 1 : 5 ) D ( 1 : 6 ) Type Progr. Volgnr. Bew. Rev. Benaming Opmerking BORGMOER Sluitring M12 - RVS A2-70 5 MM RVS D-sluiting Borgmoer M6 - VZ 8.8 Zeskantbout M6 x 40 - VZ 8.8 CARROSSERIERING M6 x 20 - VZ 8.8 Beschermdop M10-M12...
- Page 18 Rond-op-rond verbindingen op de staander van de glijpaal met vulbus 25mm uitvoeren. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Houtdraadbout ø10 X 60 - RVS A2-70 SLUITRING Glijstang 3,2 m Adventure Play Benaming MOD PST 016 028 Glijstang Title Tekening Opmerking Klimkubus Drawing...
- Page 19 Bij montage gat Ø35 x 80 boren in staander. Type Progr. Volgnr. Bew. Rev. Benaming Opmerking 5 x 50 - RVS A2-70 Schroef Assy Facet ring M5 - RVS A2-70 Systeembuis L 1150 Benaming MOD PST 016 029 Rekstok Title Tekening Opmerking Klimkubus...
- Page 20 Let op! tussenruimtes altijd >230 mm Type Progr. Volgnr. Bew. Rev. Benaming Opmerking Draadeind+borgm.+ringen+dop M12, L= 200, RVS A2-70 Paal 6-8 Lengte =1300 Benaming MOD PST 016 030 Palenladder Title Tekening Opmerking Klimkubus Drawing Comment Datum Samenstelling module Assembly module 1-2-2019 Date...
- Page 21 5 x 35 - RVS A2-70 Schroef Assy o 8x 14 cm of Ø 10 cm. Schroef Assy 5 x 70 - RVS A2-70 Standaard plank 120x20 Lengte = 1800 Standaardplank 120x30 Lengte = 1200 MOD PST 016 031 © Copyright BOERplay 27-1-2022 Revision:...
