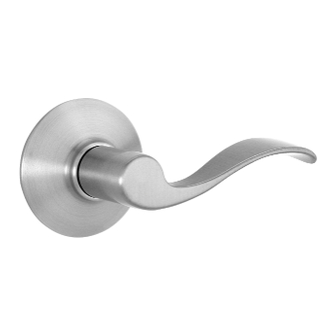

Allegion Schlage F Series Installation Instructions

*P515-302*
P515-302
1
For UL functions only (CF, CS)
Sólo para funciones UL (CF, CS)
Pour fonction UL seulement (CF, CS)
2
Check door jamb and door preparation.
Verifique el marco de la puerta y la preparación de la misma.
Vérifier le montant de la porte et la préparation de porte.
If dimensions are different see
Si las dimensiones son diferentes consulte
Si les dimensions sont différentes voir
http://consumer.schlage.com/service-support
2³⁄₈" (60 mm)
or o ou
2³⁄₄" (70 mm)
⁷⁄₈" (22 mm)
For Strike
or o ou Para Placa
Hembra
1" (25 mm)
Pour Gâche
F-Series, F-Series UL
4
2¹⁄₈" (54 mm)
Through Hole
Agujero Pasante
Trou Traversant
Door Jamb
Jamba de la puerta
Montant de la porte
⁷⁄₈" (22 mm)
1³⁄₁₆" (30 mm)
Deep
Profunidad
Profondeur
L Keyed Entrance (F51) shown
L Se muestra Entrada con llave (F51)
L Vue d'une Entrée avec clé (F51)
3
Choose faceplate to match door.
Escoja la placa delantera para emparejar la puerta.
Choisir la têtière pour égaler la porte.
4
Install latch.
Instalación el pestillo.
Installation du verrou.
Jamb
Jamba
Montant
Actual Size
Tamaño real
Taille réelle
Installation Instructions
Instrucciones de instalación
Notice d'installation
OR O OU
Bevel
Bisel
Biseau
OR O OU
