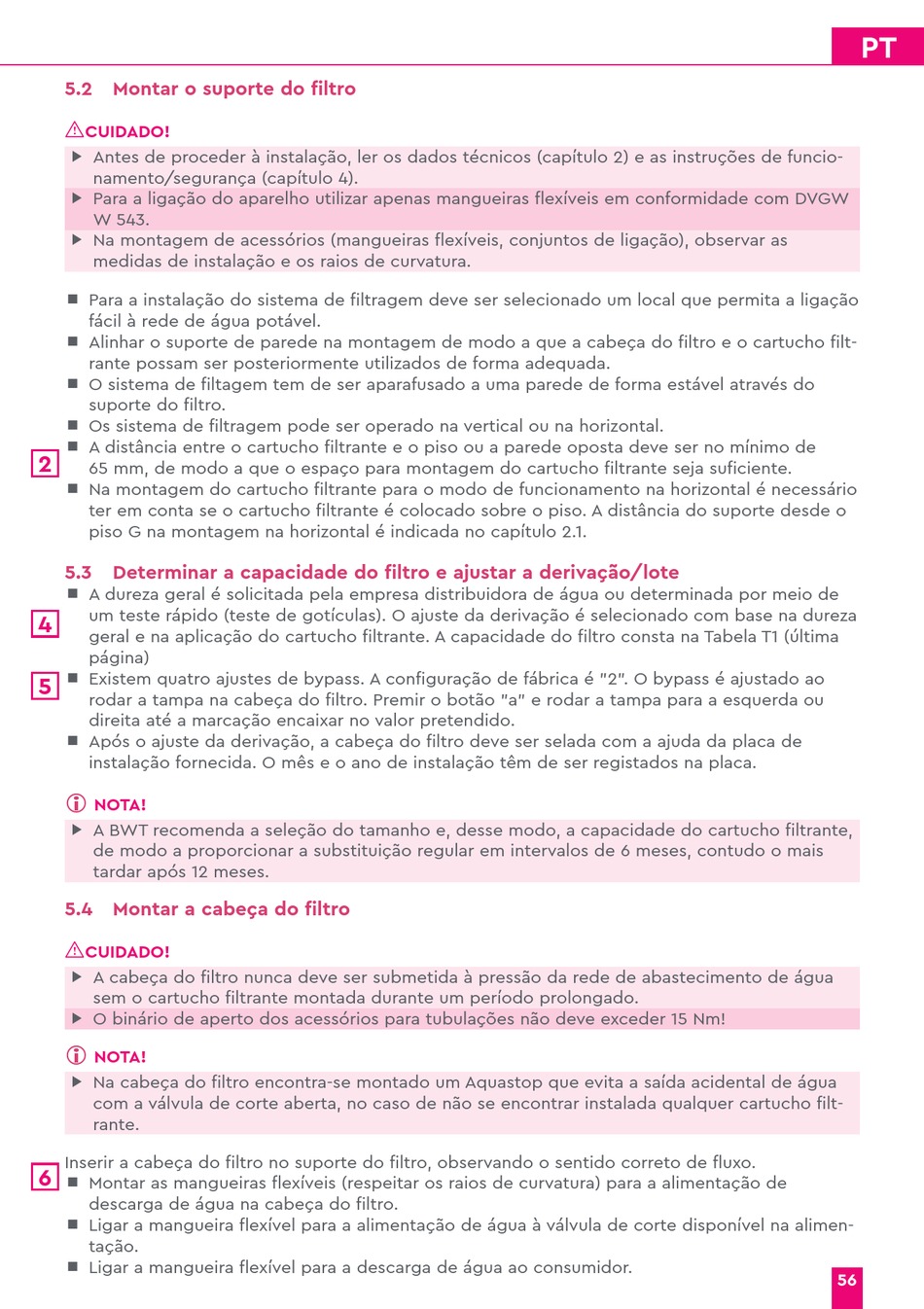

5.2 Montar o suporte do filtro

I
CUIDADO!
f Antes de proceder à instalação, ler os dados técnicos (capítulo 2) e as instruções de funcio-
namento/segurança (capítulo 4).
f Para a ligação do aparelho utilizar apenas mangueiras flexíveis em conformidade com DVGW
W 543.
f Na montagem de acessórios (mangueiras flexíveis, conjuntos de ligação), observar as
medidas de instalação e os raios de curvatura.
  Para a instalação do sistema de filtragem deve ser selecionado um local que permita a ligação

fácil à rede de água potável.
  Alinhar o suporte de parede na montagem de modo a que a cabeça do filtro e o cartucho filt-

rante possam ser posteriormente utilizados de forma adequada.
  O sistema de filtagem tem de ser aparafusado a uma parede de forma estável através do

suporte do filtro.
  Os sistema de filtragem pode ser operado na vertical ou na horizontal.

  A distância entre o cartucho filtrante e o piso ou a parede oposta deve ser no mínimo de

2
65 mm, de modo a que o espaço para montagem do cartucho filtrante seja suficiente.
  Na montagem do cartucho filtrante para o modo de funcionamento na horizontal é necessário

ter em conta se o cartucho filtrante é colocado sobre o piso. A distância do suporte desde o
piso G na montagem na horizontal é indicada no capítulo 2.1.
5.3
Determinar a capacidade do filtro e ajustar a derivação/lote
  A dureza geral é solicitada pela empresa distribuidora de água ou determinada por meio de

um teste rápido (teste de gotículas). O ajuste da derivação é selecionado com base na dureza
4
geral e na aplicação do cartucho filtrante. A capacidade do filtro consta na Tabela T1 ( última
página)
  Existem quatro ajustes de bypass. A configuração de fábrica é "2". O bypass é ajustado ao

5
rodar a tampa na cabeça do filtro. Premir o botão "a" e rodar a tampa para a esquerda ou
direita até a marcação encaixar no valor pretendido.
  Após o ajuste da derivação, a cabeça do filtro deve ser selada com a ajuda da placa de

instalação fornecida. O mês e o ano de instalação têm de ser registados na placa.
NOTA!
f A BWT recomenda a seleção do tamanho e, desse modo, a capacidade do cartucho filtrante,
de modo a proporcionar a substituição regular em intervalos de 6 meses, contudo o mais
tardar após 12 meses.
5.4 Montar a cabeça do filtro
I
CUIDADO!
f A cabeça do filtro nunca deve ser submetida à pressão da rede de abastecimento de água
sem o cartucho filtrante montada durante um período prolongado.
f O binário de aperto dos acessórios para tubulações não deve exceder 15 Nm!
NOTA!
f Na cabeça do filtro encontra-se montado um Aquastop que evita a saída acidental de água
com a válvula de corte aberta, no caso de não se encontrar instalada qualquer cartucho filt-
rante.
Inserir a cabeça do filtro no suporte do filtro, observando o sentido correto de fluxo.
6
  Montar as mangueiras flexíveis (respeitar os raios de curvatura) para a alimentação de

descarga de água na cabeça do filtro.
  Ligar a mangueira flexível para a alimentação de água à válvula de corte disponível na alimen-

tação.
  Ligar a mangueira flexível para a descarga de água ao consumidor.

PT
