IT

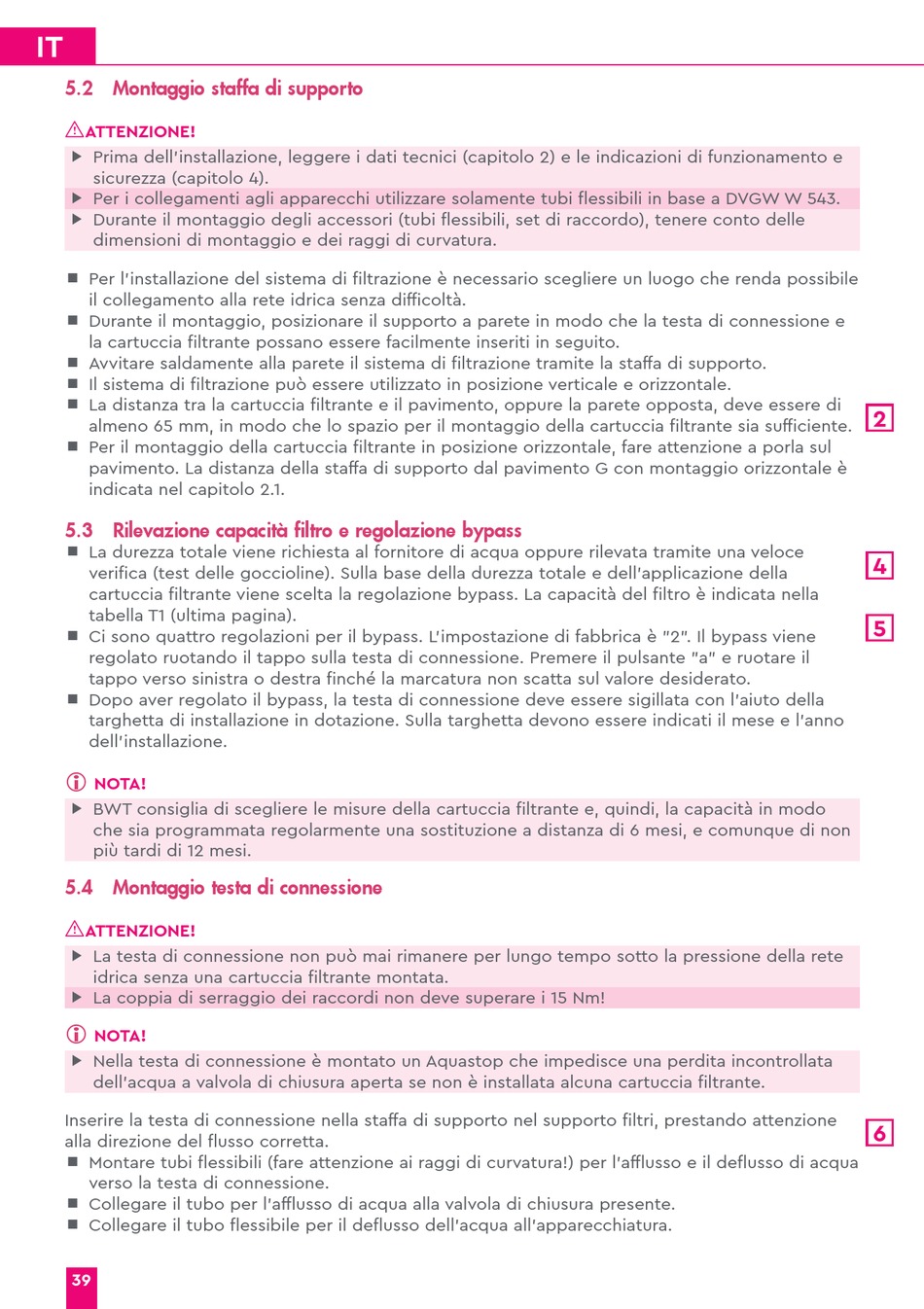

5.2 Montaggio staffa di supporto

I
ATTENZIONE!
f Prima dell'installazione, leggere i dati tecnici (capitolo 2) e le indicazioni di funzionamento e
sicurezza (capitolo 4).
f Per i collegamenti agli apparecchi utilizzare solamente tubi flessibili in base a DVGW W 543.
f Durante il montaggio degli accessori (tubi flessibili, set di raccordo), tenere conto delle
dimensioni di montaggio e dei raggi di curvatura.
Per l'installazione del sistema di filtrazione è necessario scegliere un luogo che renda possibile
il collegamento alla rete idrica senza difficoltà.
Durante il montaggio, posizionare il supporto a parete in modo che la testa di connessione e
la cartuccia filtrante possano essere facilmente inseriti in seguito.
Avvitare saldamente alla parete il sistema di filtrazione tramite la staffa di supporto.
Il sistema di filtrazione può essere utilizzato in posizione verticale e orizzontale.
La distanza tra la cartuccia filtrante e il pavimento, oppure la parete opposta, deve essere di
almeno 65 mm, in modo che lo spazio per il montaggio della cartuccia filtrante sia sufficiente.
Per il montaggio della cartuccia filtrante in posizione orizzontale, fare attenzione a porla sul
pavimento. La distanza della staffa di supporto dal pavimento G con montaggio orizzontale è
indicata nel capitolo 2.1.
5.3 Rilevazione capacità filtro e regolazione bypass
La durezza totale viene richiesta al fornitore di acqua oppure rilevata tramite una veloce
verifica (test delle goccioline). Sulla base della durezza totale e dell'applicazione della
cartuccia filtrante viene scelta la regolazione bypass. La capacità del filtro è indicata nella
tabella T1 (ultima pagina).
Ci sono quattro regolazioni per il bypass. L'impostazione di fabbrica è "2". Il bypass viene
regolato ruotando il tappo sulla testa di connessione. Premere il pulsante "a" e ruotare il
tappo verso sinistra o destra finché la marcatura non scatta sul valore desiderato.
Dopo aver regolato il bypass, la testa di connessione deve essere sigillata con l'aiuto della
targhetta di installazione in dotazione. Sulla targhetta devono essere indicati il mese e l'anno
dell'installazione.

NOTA!
f BWT consiglia di scegliere le misure della cartuccia filtrante e, quindi, la capacità in modo
che sia programmata regolarmente una sostituzione a distanza di 6 mesi, e comunque di non
più tardi di 12 mesi.

5.4 Montaggio testa di connessione

I
ATTENZIONE!
f La testa di connessione non può mai rimanere per lungo tempo sotto la pressione della rete
idrica senza una cartuccia filtrante montata.
f La coppia di serraggio dei raccordi non deve superare i 15 Nm!

NOTA!
f Nella testa di connessione è montato un Aquastop che impedisce una perdita incontrollata
dell'acqua a valvola di chiusura aperta se non è installata alcuna cartuccia filtrante.
Inserire la testa di connessione nella staffa di supporto nel supporto filtri, prestando attenzione
alla direzione del flusso corretta.
Montare tubi flessibili (fare attenzione ai raggi di curvatura!) per l'afflusso e il deflusso di acqua
verso la testa di connessione.
Collegare il tubo per l'afflusso di acqua alla valvola di chiusura presente.
Collegare il tubo flessibile per il deflusso dell'acqua all'apparecchiatura.
