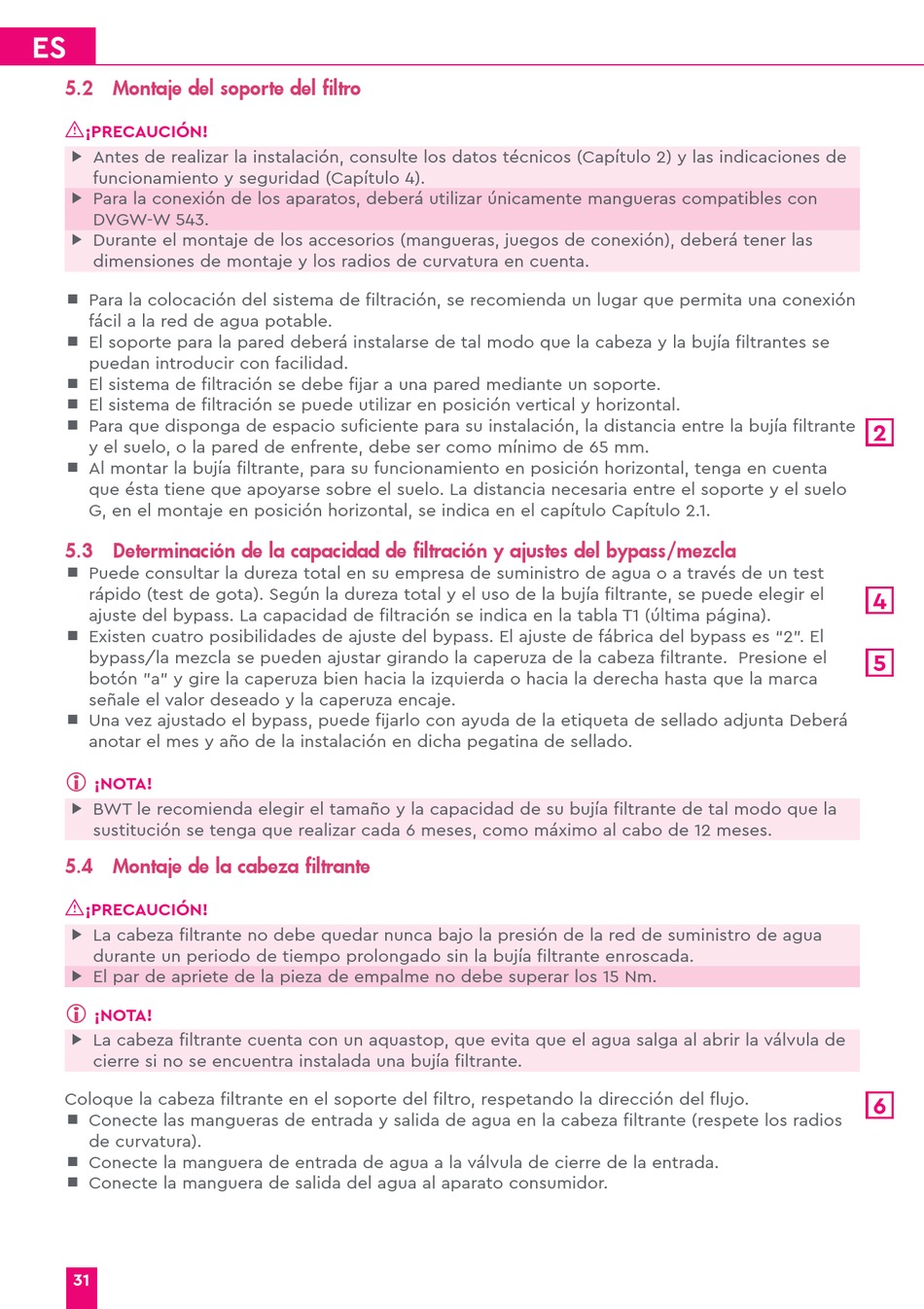

5.2 Montaje del soporte del filtro

I
¡PRECAUCIÓN!
f Antes de realizar la instalación, consulte los datos técnicos (Capítulo 2) y las indicaciones de
funcionamiento y seguridad (Capítulo 4).
f Para la conexión de los aparatos, deberá utilizar únicamente mangueras compatibles con
DVGW-W 543.
f Durante el montaje de los accesorios (mangueras, juegos de conexión), deberá tener las
dimensiones de montaje y los radios de curvatura en cuenta.
Para la colocación del sistema de filtración, se recomienda un lugar que permita una conexión
fácil a la red de agua potable.
El soporte para la pared deberá instalarse de tal modo que la cabeza y la bujía filtrantes se
puedan introducir con facilidad.
El sistema de filtración se debe fijar a una pared mediante un soporte.
El sistema de filtración se puede utilizar en posición vertical y horizontal.
Para que disponga de espacio suficiente para su instalación, la distancia entre la bujía filtrante
y el suelo, o la pared de enfrente, debe ser como mínimo de 65 mm.
Al montar la bujía filtrante, para su funcionamiento en posición horizontal, tenga en cuenta
que ésta tiene que apoyarse sobre el suelo. La distancia necesaria entre el soporte y el suelo
G, en el montaje en posición horizontal, se indica en el capítulo Capítulo 2.1.
5.3 Determinación de la capacidad de filtración y ajustes del bypass/mezcla
Puede consultar la dureza total en su empresa de suministro de agua o a través de un test
rápido (test de gota). Según la dureza total y el uso de la bujía filtrante, se puede elegir el
ajuste del bypass. La capacidad de filtración se indica en la tabla T1 (última página).
Existen cuatro posibilidades de ajuste del bypass. El ajuste de fábrica del bypass es "2". El
bypass/la mezcla se pueden ajustar girando la caperuza de la cabeza filtrante. Presione el
botón "a" y gire la caperuza bien hacia la izquierda o hacia la derecha hasta que la marca
señale el valor deseado y la caperuza encaje.
Una vez ajustado el bypass, puede fijarlo con ayuda de la etiqueta de sellado adjunta Deberá
anotar el mes y año de la instalación en dicha pegatina de sellado.

¡NOTA!
f BWT le recomienda elegir el tamaño y la capacidad de su bujía filtrante de tal modo que la
sustitución se tenga que realizar cada 6 meses, como máximo al cabo de 12 meses.

5.4 Montaje de la cabeza filtrante

I
¡PRECAUCIÓN!
f La cabeza filtrante no debe quedar nunca bajo la presión de la red de suministro de agua
durante un periodo de tiempo prolongado sin la bujía filtrante enroscada.
f El par de apriete de la pieza de empalme no debe superar los 15 Nm.

¡NOTA!
f La cabeza filtrante cuenta con un aquastop, que evita que el agua salga al abrir la válvula de
cierre si no se encuentra instalada una bujía filtrante.
Coloque la cabeza filtrante en el soporte del filtro, respetando la dirección del flujo.
Conecte las mangueras de entrada y salida de agua en la cabeza filtrante (respete los radios
de curvatura).
Conecte la manguera de entrada de agua a la válvula de cierre de la entrada.
Conecte la manguera de salida del agua al aparato consumidor.
