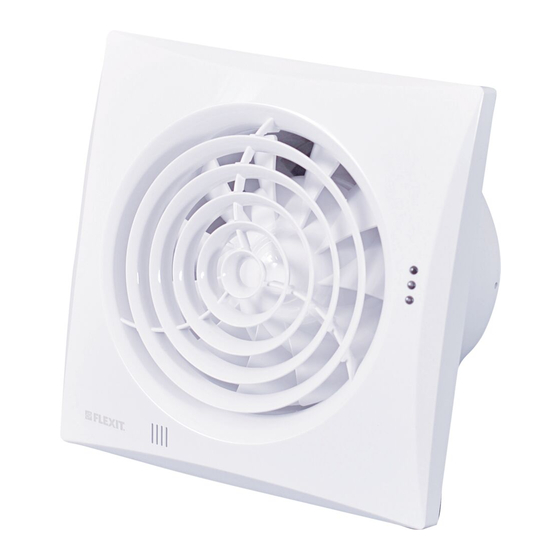

- Page 1 94306-05 2019-12 Silent Eco ART.NR. 400065-400071 BRUKERVEILEDNING BRUKSANVISNING KÄYTTÖOPAS USER INSTRUCTIONS...
-
Page 2: Table Of Contents
Innhold Dette følger med ..................... 5 Målskisse ........................5 Tekniske data ......................6 Produktbeskrivelse ....................7 Installasjon ......................8 Montering ....................... 10 6.1. Koblingsskjema ......................11 Vedlikehold ......................12 Reklamasjon ......................13 Avfallshåndtering ....................14 10. Samsvarserklæring ....................14 11. Produkt- og miljødeklarasjon ................15 Innehåll Detta medföljer ..................... - Page 3 Sisällys Toimituksen sisältyvät osat .................. 29 Mittakaaviot ......................29 Tekniset tiedot ....................... 30 Tuotekuvaus ......................31 Kokoonpano ......................32 Asennus ........................34 6.1. Kytkentäkaavio ......................35 Kunnossapito ......................36 Reklamaatiot ......................37 Jätteiden käsitteleminen ..................38 10. Vaatimustenmukaisuus vakuutus ................ 38 11.
- Page 4 SIKKERHETSINSTRUKSJONER • For å unngå risikoen for brann, • Dette apparatet kan brukes av elektrisk støt eller skade, les barn over åtte år og av personer alle sikkerhets instruksjoner og med nedsatt sanseevne eller advarseltekster før produktet fysisk eller psykisk funksjons - tas i bruk.
-
Page 5: Dette Følger Med
1. Dette følger med 2. Målskisse Vifte – 1 stk. Skruesett – 1 stk. Ø100 mm Ø125 mm Plastskrujern (under deksel) – 1 stk. (for TH/TM modeller) Brukerveiledning – 1 stk. Emballasje – 1 stk. S I L E N T E C O... -
Page 6: Tekniske Data
3. Tekniske data Hulltaking Ø 100 mm Ø 125 mm 80 m³/h 170 m³/h 41 Pa 62 Pa Fig. 1 Ø100 mm 25 dB(A) 3 m 34 dB(A) 3 m Ø110 mm 7,5 W 17 W 220-240V-50Hz 220-240V-50Hz IP 45 IP 45 Ø125 mm Ø140 mm... -
Page 7: Produktbeskrivelse
Timer styrer ettergangstiden etter at fukt er ventilert ut. Timer starter også viften når spenning slås på, og hvor lenge viften går Flexit vifteserie Silent Eco er konstruert for etter at spenning er slått av, uavhengig av ventilasjon av våtrom, men kan også brukes i fuktnivå. -
Page 8: Installasjon
NB! Ved tilkobling av vifter med timer og fuktsensor (TH) må viften tilkobles separat • Kanaler i kald sone må isoleres for å unngå kondens. via en slik bryter, vil ikke timerfunksjonen virke. • Sørg for at det ikke er noe som hindrer lufttilførselen foran 5. - Page 9 • Påse at viften er godt tilskrudd mot et fast underlag, slik at ikke vibrasjoner oppstår. • Viften må beskyttes mot vann- inntrengning utenfra og evt. kondens i kanal. • Ved vertikalt avtrekk skal det være avgrening mot viften, Fig. 2. Direkte vertikalt avtrekk Fig.
-
Page 10: Montering
6. Montering For å oppnå best mulig resultat, skal viften monteres høyest mulig. Viften plasseres så skrue hullene. Sørg for at viften holdes rett. høyt som mulig over dusjhode/vannkilde. Viften monteres med lysdiode til høyre, iht. Monteres iht. gjeldende lover og regler. Viften er retningsangivelse i viften og iht. -
Page 11: Koblingsskjema
6.1. Koblingsskjema Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 2min 30min S I L E N T E C O... -
Page 12: Vedlikehold
7. Vedlikehold Fig. 9. Koble fra strømnettet før vedlikehold. Vedlikehold innebærer regelmessig fjerning av støv og smuss minimum 2 ganger i året. Bruk myk etter vask. Påse at kanal og utvendig ventil/rist/kappe er åpne og frie for hindringer. Pass på at ikke vann kommer i kontakt med elektroniske komponenter. -
Page 13: Reklamasjon
8. Reklamasjon For at reklamasjonsretten skal være gyldig, må anvisningene i veiledningene følges. For dette produktet gjelder reklamasjonsrett i henhold til gjeldende salgsbetingelser – forutsatt at produktet er riktig brukt og vedlikeholdt. Reklamasjonsretten kan bortfalle ved feilaktig bruk eller grov for sømmelse av vedlikeholdet av produktet. -
Page 14: Avfallshåndtering
9. Avfallshåndtering 10. Samsvarserklæring Symbolet på produktet viser at dette Denne erklæringen bekrefter at produktene produktet ikke må behandles som oppfyller kravene i følgende rådsdirektiver og husholdningsavfall. standarder: Det skal derimot bringes til et mottak 2014/35/EU Lavspenningsdirektivet (LVD) for resirkulering av elektrisk og 2014/30/EU Elektromagnetisk kompatibilitet elektronisk utstyr. -
Page 15: Produkt- Og Miljødeklarasjon
EE-produkter (elektriske og elektroniske produkter) Flexit oppfyller sine forpliktelser i henhold til Flexit AS 30.10.2017 Avfalls forskriften/EE-forskriften ved å være medlem av følgende returselskap: - Renas AS for næringselektro (f.eks. avtrekks- vifter, ventilasjons aggregater) - El-retur AS for hvitvareelektro (f.eks. - Page 16 SÄKERHETSANVISNINGAR • För att undvika risken för • Denna apparat kan användas brand, elektriska stötar eller av barn över åtta år och av skador ska alla säkerhets- personer med nedsatt sensorisk anvisningar och varningstexter förmåga eller fysisk eller psykisk läsas innan produkten tas i funktion, eller personer med bruk.
-
Page 17: Detta Medföljer
1. Detta medföljer 2. Måttskiss Fläkt – 1 st. Ø100 mm Skruv kit – 1 st. Ø125 mm Plastskruvmejsel (under lock) – 1 st. (till TH/TM modeller) Bruksanvisning – 1 st. Emballage – 1 st. S I L E N T E C O... -
Page 18: Tekniska Data
3. Tekniska data Håltagning Ø 100 mm Ø 125 mm 80 m³/h 170 m³/h 41 Pa 62 Pa Fig. 1 Ø100 mm 25 dB(A) 3 m 34 dB(A) 3 m Ø110 mm 7,5 W 17 W 220-240V-50Hz 220-240V-50Hz IP 45 IP 45 Ø125 mm Ø140 mm... -
Page 19: Produktbeskrivning
4. Produktbeskrivning Timern styr eftergångstider efter att fukt efter att spänningen har stängts av, oberoende ventilation av våtrum, men kan även användas i av fuktnivå. Eftergångstiden kan justeras mellan 2 andra typer av rum där man vill ha ventilation. och 30 minuter. Fuktsensorn kan justeras mellan 60 och 90 % RH. -
Page 20: Installation
OBS! • Kanaler i kall zon måste isoleras för att undvika kondens. • Se till att det inte finns något som timer funktionen inte att fungera. hindrar lufttillförseln framför fläkten. 5. Installation • Se till att det inte är någon fysisk belastning på... - Page 21 • Se till att fläkten är ordentligt fastskruvad mot ett fast underlag, så att inte vibrationer uppstår. • Fläkten måste skyddas mot yttre vatteninträngning och eventuell kondens i kanal. • Vid vertikal frånluft ska det vara avgrening mot fläkten, Fig. 2 fig.
-
Page 22: Montering
6. Montering Fläkten monteras med lysdiod till höger, enligt vattenkällan. Monteras i enlighet med gällande lagar och regler. från kabelingången så att elanslutningen kan väggventil eller från intilliggande rum, t.ex. genom att plastlocket lyfts av. Ledningen träs genom gumminippeln. Se till att locket sätts tillbaka och att packningen sitter ordentligt. -
Page 23: Kopplingsschema
6.1. Kopplingsschema Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 2min 30min S I L E N T E C O... -
Page 24: Underhåll
7. Underhåll Fig. 9. Underhåll innebär regelbunden borttagning av damm och smuts. Använd en mjuk trasa som har fuktats med vatten och såpa. Torka av ytor efter tvätt. Se till att kanal och utvändig ventil/galler/kåpa är Se till att vatten inte kommer i kontakt med elektroniska komponenter. -
Page 25: Reklamation
8. Reklamation För att reklamationsrätten ska gälla måste instruktionerna i anvisningen följas. underhålls korrekt. Reklamationsrätten kan bortfalla vid felaktig produktens underhåll. Reklamation som beror på felaktig eller bristande montering ska riktas till ansvarigt monterings- Våra produkter utvecklas ständigt och vi Fig. -
Page 26: Avfallshantering
9. Avfallshantering 10. Försäkran om överensstämmelse Symbolen på produkten visar att denna produkt inte får behandlas som hushållsavfall, standarder: utan den ska lämnas där man 2014/35/EU Lågspänningsdirektivet (LVD) återvinner elektrisk och elektronisk 2014/30/EU Elektromagnetisk kompatibilitet utrustning. (EMC) 2011/65/EU RoHS-direktivet Tillverkare: VENTILATION SYSTEMS PrJSC 1, Mikhaila Kotzubinskogo St., Kiev, 01030, Ukraine... -
Page 27: Produkt- Och Miljödeklaration
11. Produkt- och miljödeklaration Produkt och produktion uppfyller gällande EE-avfall får inte kastas tillsammans med annat direktivet. EE-produkter (elektriska och elektroniska produkter) Flexit AS 30.10.2017 Knut Skogstad S I L E N T E C O... - Page 28 • Pienennä tulipalon, sähköiskun • Tätä laitetta saavat käyttää yli tai vaurion vaaraa lukemalla 8-vuotiaat lapset ja henkilöt, kaikki turvallisuusohjeet ja joiden aistit ovat heikentyneet varoitustekstit ennen laitteen tai joiden fyysinen tai käyttöönottoa. psyykkinen toimintakyky on • Sähköliitännät on annettava heikentynyt, sekä...
-
Page 29: Toimituksen Sisältyvät Osat
1. Toimituksen sisältyvät osat 2. Mittakaaviot Puhallin – 1 kpl. Ruuvisarja – 1 kpl. Ø100 mm Ø125 mm Muovista ruuvitalttaa – 1 kpl. (TH/TM mallit) Pakkaukset – 1 kpl. S I L E N T E C O... -
Page 30: Tekniset Tiedot
3. Tekniset tiedot Reiän puhkaiseminen Ø 100 mm Ø 125 mm 80 m³/h 170 m³/h 41 Pa 62 Pa Kuva 1 Ø100 mm 25 dB(A) 3 m 34 dB(A) 3 m Ø110 mm 7,5 W 17 W 220-240V-50Hz 220-240V-50Hz IP 45 IP 45 Ø125 mm Ø140 mm... -
Page 31: Tuotekuvaus
4. Tuotekuvaus Kosteusanturi käynnistää tuulettimen halutussa kosteudessa. Ajastin sammuttaa laitteen, Flexit-tuuletinsarja Silent Eco on suunniteltu käynnistää tuulettimen, kun virta kytketään päälle, märkätilojen ilmanvaihtoon, mutta laitetta voidaan ja pitää sen käynnissä halutun aikaa, kun virta on katkaistu kosteudesta riippumatta. Jälkikäyntiaika Tuulettimessa on tehokas moottori, joka kuluttaa on säädettävissä... -
Page 32: Kokoonpano
Ajastinta ja kosteussensoria säädettäessä on jännite katkaistava! • Kylmään vyöhykkeeseen asennetut kanavat on eristettävä veden HUOMAA! Kytkettäessä puhaltimet ajastimeen tiivistymisen ehkäisemiseksi. ja kosteus anturiin (TH) puhallin on kytkettävä • Varmista, että ilman pääsemistä erilliseen katkaisimeen kuten kuvassa 5. puhaltimeen ei estetä. Muussa tapauksessa ajastintoiminto ei toimi. - Page 33 • Varmista, että puhallin on kiinnitetty kunnolla kiinteään pintaan tärinän välttämiseksi. • Veden pääseminen puhaltimeen ulkoa ja mahdollinen kosteuden tiivistyminen kanavassa on estettävä. • Pystysuora poistokanava Kuva 2 edellyttää haaroitusta puhaltimelle, kuva 2. Suora liitos pystysuoraan poistokanavaan ei ole sallittua, kuva 3.
-
Page 34: Asennus
6. Asennus Paras tulos saadaan asentamalla puhallin 4. Pidän tuuletinta seinää vasten ja merkitse mahdollisimman korkealle. Asenna puhallin neljän ruuvin reiät. Varmista, että tuuletin mahdollisimman korkealle suihkupään tai pysyy suorassa. Asenna puhallin siten, vesihanan yläpuolelle. Asennettava voimassa että merkkivalo tulevat oikealle puolelle olevien lakien ja määräysten mukaisesti. -
Page 35: Kytkentäkaavio
6.1. Kytkentäkaavio Kuva 4 Kuva 5 Kuva 6 Kuva 7 Kuva 8 2min 30min S I L E N T E C O... -
Page 36: Kunnossapito
7. Kunnossapito Kuva 9. Irrota laite virtalähteestä kunnossapidon ajaksi. on kostutettu vedellä ja pesuaineella. Kuivaa pinnat puhdistuksen jälkeen. Varmista, että kanava ja ulkopuolinen venttiili, ritilä tai suojus eivät ole tukossa. Estä veden pääsy sähköisiin osiin. jatk, kuva 8... -
Page 37: Reklamaatiot
8. Reklamaatiot Jotta korvausvaatimusoikeus on voimassa, laitteen käyttäjän tulee noudattaa käyttöohjeita. Tätä tuotetta koskee korvausvaatimusoikeus voimassaolevien myyntiehtojen mukaan edellyttäen että tuotetta on käytetty ja hoidettu laitetta käytetään väärin tai sen kunnossapito Virheellisestä tai puutteellisesta asennuksesta johtuva korvausvaatimus on osoitettava asennuksesta vastaavalle yritykselle. Kehitämme tuotteitamme jatkuvasti ja pidätämme siksi oikeuden muutoksiin. -
Page 38: Jätteiden Käsitteleminen
9. Jätteiden käsitteleminen 10. Vaatimustenmukaisuus- vakuutus Tämä symboli ilmaisee, että tuotetta ei saa hävittää kotitalousjätteen mukana. Tämä vakuutus vahvistaa, että tuote täyttää seuraavien direktiivien/standardien vaatimukset: elektroniikkaromun kierrätykseen. 2014/35/EU Pienjännitedirektiivi (LVD) 2014/30/EU Sähkömagneettinen Kun huolehdit tuotteen asianmukaisesta yhteensopivuus (EMC) kierrätyksestä, autat vähentämään haitallisia 2011/65/EU RoHS-direktiivi Valmistaja: VENTILATION SYSTEMS PrJSC... -
Page 39: Tuote- Ja Ympäristömääräykset
WEEE- ja RoHS-direktiivejä. koteloineen myyjälle tai niille tarkoitettuun kierrätyspisteeseen. EE-tuotteet ( tuotteet) Flexit AS 30.10.2017 koskevat velvollisuutensa olemalla seuraavien - Renas AS, ruoanvalmistuksessa käytettävät ilmankäsittelylaitteet) Knut Skogstad - El-retur AS, kodinkoneet (esim. kylpyhuoneen Toim.joht. - Page 40 • To avoid the risk of fire, electric • This appliance may be used by children of 8 years or above or shock or injury, read all the by persons with reduced sensory safety instructions and warning capacity or reduced physical or texts before using the product.
-
Page 41: Items Included
1. Items included 2. Dimensional drawing Fan – 1 pc. Set of screws – 1 pc. Ø100 mm Ø125 mm Plastic screwdriver (inside fan) – 1 pc. (for TH/TM models) User manual – 1 pc. Packaging – 1 pc. S I L E N T E C O... -
Page 42: Technical Data
3. Technical data Hole dimension Ø 100 mm Ø 125 mm 80 m³/h 170 m³/h 41 Pa 62 Pa Fig. 1 Ø100 mm 25 dB(A) 3 m 34 dB(A) 3 m Ø110 mm 7,5 W 17 W 220-240V-50Hz 220-240V-50Hz IP 45 IP 45 Ø125 mm Ø140 mm... -
Page 43: Product Description
The timer also starts the fan when The Flexit Silent Eco fan series is designed for the switched on via the switch and controls how long ventilation of wet rooms, but can also be used in the fan continues to run after the power is switched other types of rooms. -
Page 44: Installation
connection as per Fig. 4. • Ducts in cold zones must be insulated to avoid condensation. adjusting the timer and humidity sensor! • Ensure that nothing impedes the NB: When connecting fans with a timer and air supply in front of the fan. humidity sensor (TH), the fan must be connected •... - Page 45 • Make sure the fan is securely attached to a firm surface, to avoid generation of vibrations. • The fan must be protected against water penetration from outside and any condensation in the duct. • If the vent pipe is vertical, there must be a branch to the Fig.
-
Page 46: Mounting
6. Mounting 4. Hold the fan on the wall and mark the achieve the best possible results. Position the fan four screw holes. Make sure that the fan is as high as possible above the shower head/water straight. Install the fan with LED to the right laws and regulations. -
Page 47: Wiring Diagram
6.1. Wiring diagram Fig. 4 Fig. 5 Fig. 6 Fig. 7 Fig. 8 2min 30min S I L E N T E C O... -
Page 48: Maintenance
7. Maintenance Fig. 9. maintenance. Maintenance involves removing dust and dirt regularly. Use a soft cloth moistened with soapy water. Dry surfaces after washing. Ensure that ducts and external valves/grilles/ covers are open and free of impediments. Ensure that water does not come into contact with electronic components. -
Page 49: Warranty Claims
8. Warranty claims Warranty claims will only be valid if the instructions in the manuals have been followed. Warranty claims for this product are subject to the existing terms of sale, and the product must have been used correctly and maintained. The warranty may be rendered invalid if the product is used incorrectly or maintenance is grossly neglected. -
Page 50: Disposal
9. Disposal 10. Declaration of Conformity The symbol on the product shows that this product must not be treated as meet the requirements in the following Council household waste. Directives and standards: It must be taken to a collection point 2014/35/EU Low Voltage Directive (LVD) for recycling electrical and electronic 2014/30/EU Electromagnetic Compatibility... -
Page 51: Product And Environmental Declaration
WEEE and the RoHS Directive. handed into a dealer or appropriate location at a local disposal/collection centre. EE-products (Electrical and Electronic products) Flexit meets its obligations under the waste Flexit AS 30.10.2017 regulations/EE regulations by being a member of the following waste recycling companies: - Renas AS for commercial electric/electronic equipment (e.g. - Page 52 Flexit AS, Televeien 15, N-1870 Ørje www.flexit.no...
