Instrucciones de Instalación

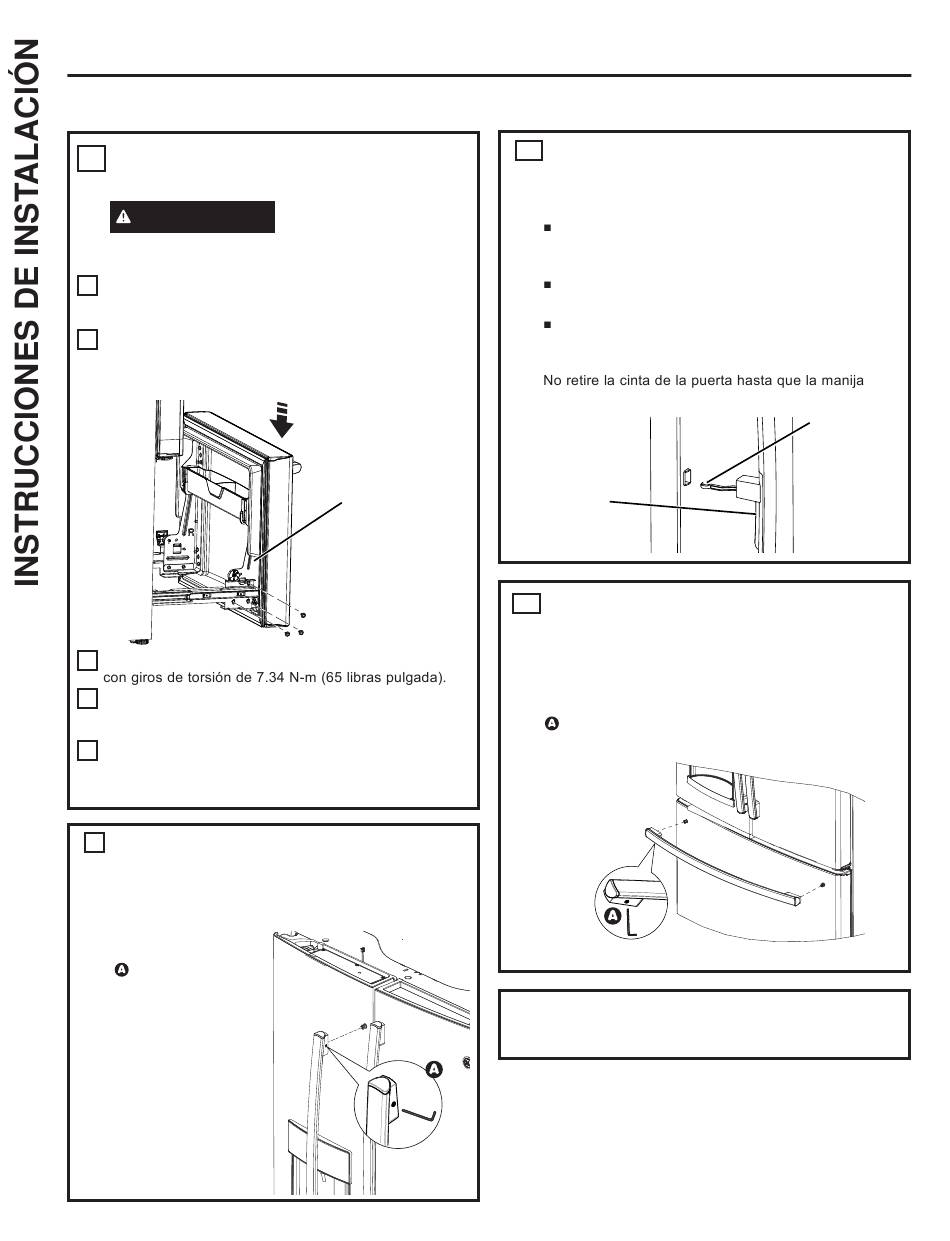

CÓMO INSTALAR EL REFRIGERADOR (Cont.)
REEMPLAZO DE LA PUERTA DEL
7
FREEZER
PRECAUCIÓN
La puerta del freezer es pesada. Use ambas manos para
asegurar la puerta antes de levantar la misma.
Empuje el mecanismo de deslizamiento de la canasta
A
inferior hasta su máxima extensión usando ambas
manos.
Levante la puerta del freezer y alinee las lengüetas
B
sobre los costados de los soportes de la puerta con los
agujeros cuadrados en los mecanismos de
deslizamiento.
C
Reemplace los tornillos adheridos y ajuste los tornillos
D Para ajustar las brechas de la puerta del freezer, siga
las instrucciones que figuran en la página 130 del
Manual del Propietario.
E Reemplace la canasta del freezer en los soportes de
deslizamiento y asegúrese de que la puerta del freezer
funcione y se cierre libremente.
8
INSTALE LAS MANIJAS DE LA
PUERTA DE COMIDAS FRESCAS
El diseño del mango varía dependiendo de los modelos;
sin embargo, la instalación es igual.
Manijas de acero
inoxidable y de plástico:
Coloque la manija
en los suspensores
de montaje, y luego
ajuste los tornillos
configurados con la
llave Allen de 1/8".
32
Riesgo al levantar la
puerta
Alinee e inserte
la lengüeta en
el soporte de la
puerta del freezer
con la ranura
sobre el soporte
de deslizamiento
del freezer.
NOTA: Coloque
un lado hacia
adentro primero
y luego alinee el
otro lado.
PARA MODELOS DE PUERTA
9
EN PUERTA ÚNICAMENTE
Para Instalar la Manija:
Alinee la palanca con la abertura sobre la puerta
externa. Asegúrese de que el gancho apunte
hacia arriba.
Inserte la palanca de la traba en la aperture y
alinee la manija con los tensores de montaje.
Una vez que la manija esté nivelada con la puerta
externa, ajuste los tornillos configurados con una
llave Allen de 1/8".
esté instalada.
Traba para
Puerta en la
Puerta
INSTALE EL MANGO DE LA
10
PUERTA DEL CONGELADOR
El Diseño del Mango varía dependiendo de los
modelos; sin embargo, la instalación es igual.
Manijas de acero inoxidable y de plástico:
Coloque la manija en el tensor de montaje, y luego
ajuste los tornillos configurados con la llave Allen
de 1/8".
Vuelva a instalar las manijas usando el procedimiento que
usó para retirar las mismas.
Trabe la
Palanca con
el Gancho
hacia arriba
49-60792 Rev. 4
