SICK CMP400 Fitting Instructions

C M P 4 0 0
P o w e r - S u p p l y - M o d u l f ü r
A n s c h l u s s m o d u l C D M 4 1 0 / 4 2 0
M o n t a g M o n t a g
M o n t a g M o n t a g M o n t a g e a n l e i t u n g
1. Produkteigenschaften

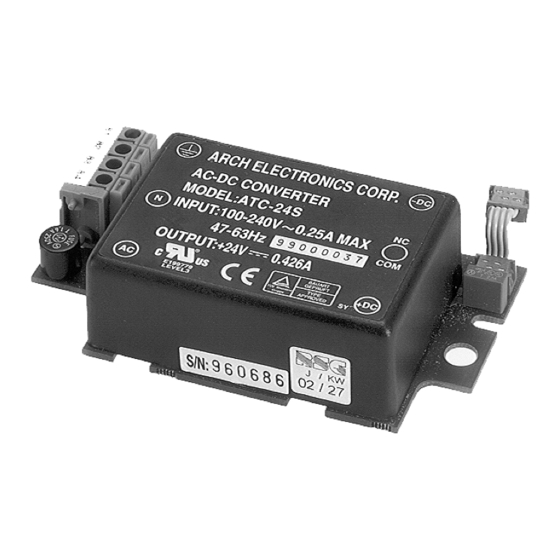

Power-Supply-Modul zum Einbau in ein SICK Anschlussmodul
■
aus der Serie CDM410 oder CDM420
Spannungsversorgung eines SICK Barcodescanners CLV41x,
■
CLV 42x ... 45x, CLV6xx oder Image Code Readers ICR84x/85x
direkt aus einem Wechselstromnetz
Eingangsspannung AC 100 ... 250 V, 50 ... 60 Hz, Ausgangs-
■
spannung DC 24 V, max. 10,8 W (kurzschlussfest)
Federkraftklemmen für Anschluss des Wechselstromnetzes,
■
Flachbandleitung mit Stecker für Anschluss an CDM410/420
Nicht geeignet für Barcodescanner mit Heizung
■
Wartungsfrei
■
Das CMP400 ist ausschließlich für den Einsatz in Industrieum-
■
gebungen bestimmt. Beim Einsatz im Wohnbereich können
Funkstörungen entstehen.
Reparatur des Moduls im Schadensfall nur durch SICK
■
Weitere Produktinformationen:
Siehe www.sick.com
EG-Konformitätserklärung:
Auf Anforderung
2. Voraussetzungen zur Installation und Inbetriebnahme
Anschlussmodul CDM410/420 mit Betriebsanleitung
■
Versorgungsspannung AC 100 ... 250 V, 50 ... 60 Hz
■
3. Montage

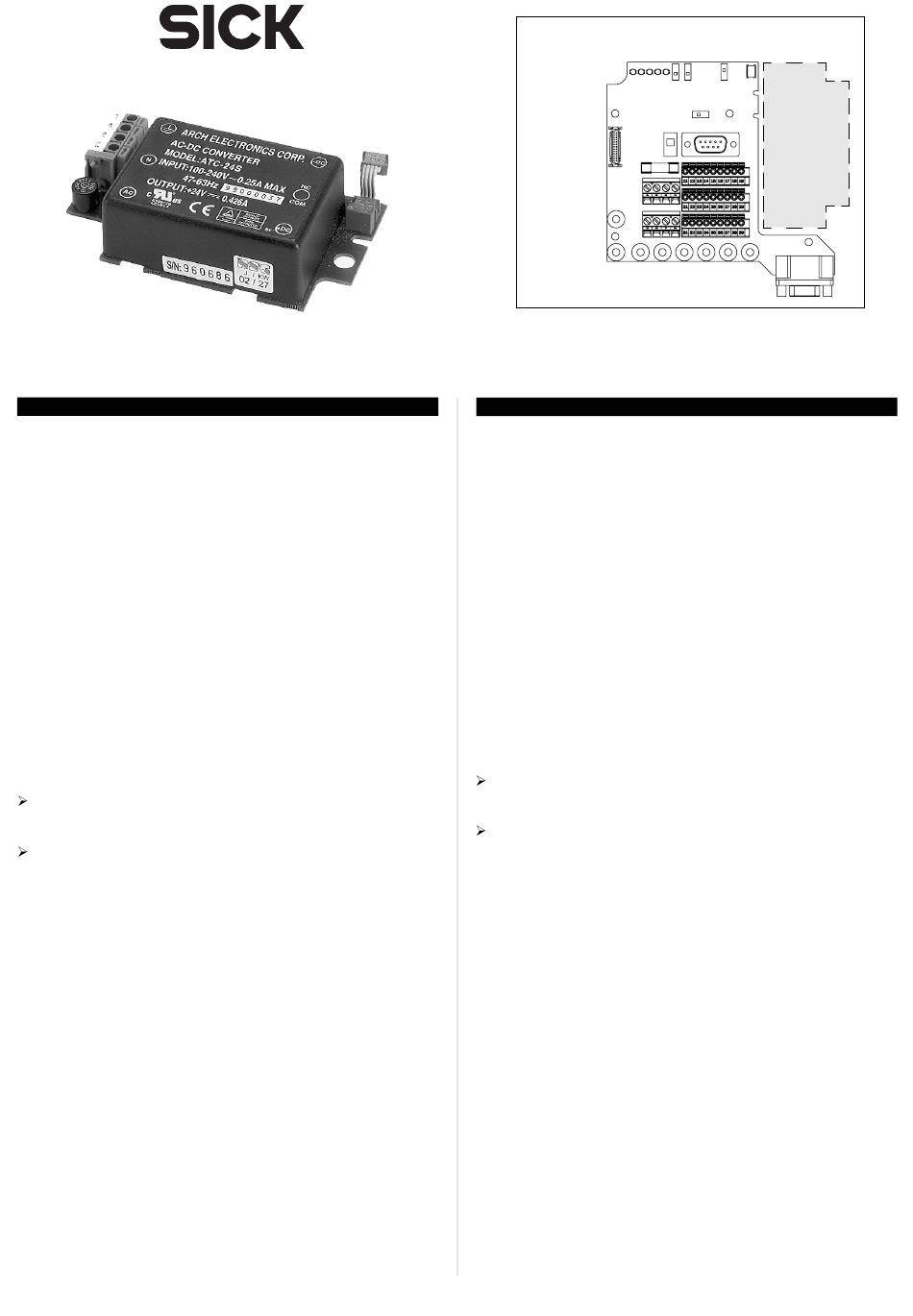

Einbauort im Anschlussmodul: siehe Skizze oben
■
Power-Supply-Modul einbauen vor Montage des CDM410/420
■
1. Deckel des Anschlussmoduls abnehmen.
2. Power-Supply-Modul CMP400 so in das Anschlussmodul einset-
zen, dass der 4-pol. Klemmenblock nach vorne weist.
3. Modul auf den beiden Abstandsnasen vorne und hinten im Boden
aufsetzen.
4. Stecker der Flachbandleitung auf die gegenüberliegende Feder-
leiste der Basiskarte aufsetzen und vorsichtig andrücken.
5. Power-Supply-Modul befestigen. Hierzu die zwei beigelegten
Abstandshülsen mit den vertieften Seiten so auf die Abstands-
nasen aufsetzen, dass die Hülsen die Nasen abdecken. Schrau-
ben in die Hülsen einführen und festdrehen.
6. Nach Beendigung der elektrischen Anschlussarbeiten und Testen
der Installation Deckel wieder aufsetzen und befestigen.
8010365/S011/2008-01
e a n l e i t u n g e a n l e i t u n g
e a n l e i t u n g e a n l e i t u n g
CDM410/420
P o w e r S u p p l y M o d u l e f o r
C D M 4 1 0 / 4 2 0 C o n n e c t i o n M o d u l e
F F F F F i t t i n g i t t i n g i t t i n g i t t i n g i t t i n g
1. Features
Power supply module for installation in a SICK connection module
■
in the CDM410 or CDM420 series
Power supply for one SICK bar code scanner CLV41x, CLV42x to
■
45x, CLV6xx or image code reader ICR 84x/85x directly from an
AC power line. Not suitable for devices with heater
Input voltage 100 to 250 V AC, 50 to 60 Hz, output voltage
■
24 V DC, max. 10.8 W (short-circuit proof)
Spring terminals for AC power line, ribbon cable with connector to
■
connect the CMP400 to the main board of the CDM410/420
Maintenance free
■
The CMP400 ist exclusively intended for use in an industrial
■
environment. In case of use in residential areas, RF
interferences may occur.
Damaged modules must be repaired by SICK only
■
Further Product Info:
See www.sick.com
EC Certificate of Conformity:
On request
2. Installation and Commissioning Requirements
CDM410/420 Connection Module with operating instructions
■
100 to 250 V AC, 50 to 60 Hz power line
■
3. Installation
Installation location in the CDM410/420: see diagram above
■
Install the power supply module before mounting the CDM
■
1. Remove the cover of the connection module.
2. Fit the CMP400 power supply module into the connection
module in such a way that the 4-pole terminal block is facing
forwards.
3. Place the module on the two spacer lugs at the front and back on
the base.
4. Insert the ribbon cable plug into the socket connector and
carefully press in.
5. Secure the power supply module. To do so, place the two spacer
sleeves with grooved sides onto the spacer lugs in such a way
that the sleeves cover the lugs. Insert screws into the sleeves and
screw tight.
6. Once you have finished the electrical connection and tested the
installation, replace and secure the cover.
© SICK AG · Division Auto Ident · Germany · All rights reserved
Power-Supply-
Modul CMP400
CMP400 Power
Supply Module
I n s I n s I n s t r I n s I n s t r t r t r t r u c t i o n s u c t i o n s u c t i o n s u c t i o n s u c t i o n s
1 # 2
