Techly IDATA DP-KVM4 User Manual

Switch KVM DP1.2 & USB2.0 4x1
MANUALE D'ISTRUZIONE
IntroduzIone
Questo 4x1 DP&USB KVM Switch permette di condividere uno schermo, una
tastiera e un mouse USB con audio e microfono tra due computer DP e USB. È
provvisto di due porte USB 2.0 extra con rilevamento e protezione da picchi di
corrente per connettere due periferiche aggiuntive. Supporta risoluzione video fino
a 3840*2160@30Hz con video link rate fino a 21.6Gbps e formati audio Dolby True
HD e DTS HD Master Audio. È caratterizzato inoltre da un alloggiamento in metallo
per una migliore schermatura contro le interferenze elettromagnetiche e permette
all'utente di commutare la periferica utilizzando il tasto frontale di selezione o
tramite tasto hotkey. É completamente compatibile con un'ampia gamma di
sistemi operativi Windows e Mac.
CaratterIstIChe
• Switch KVM DP&USB 4x1 conforme DP v1.2, permette di risparmiare i costi per
apparecchiature aggiuntive e di ridurre gli spazi occupati
• Permette di condividere uno schermo, una tastiera e mouse USB con audio e
microfono tra 4 computer USB/DP e periferiche USB*
• Integra un hub USB a 2 porte USB2.0 con rilevamento e protezione da
sovratensione
• Switch tra le periferiche attraverso pulsante sul dispositivo o tramite hotkey
• Supporta formati audio Dolby True e DTS HD Master Audio
• Alloggiamento in metallo per una migliore schermatura
Nota: Almeno una delle 4 periferiche connesse deve essere un PC con porta
USB altrimenti il meccanismo di commutazione non funziona.
requIsItI
• Computer con Windows, Mac, Linux
• Console di gioco, lettori DVD Blu-Ray e altri prodotti dell'elettronica di consumo
desCrIzIone aPPareCChIo
1 2
① ②
1) LED porta: indicata che la sorgente PC1 è selezionata
2) LED porta: indicata che la sorgente PC2 è selezionata
3) LED porta: indicata che la sorgente PC3 è selezionata
4) LED porta: indicata che la sorgente PC4 è selezionata
5) LED alimentazione: é illuminato quando l'unità è accesa
6) Tasto selezione computer: permette di commutare tra le sorgenti
PC1&PC2&PC3&PC4
Console
Console
DisplayPort
DisplayPort
DisplayPort
USB USB
DC 5V USB
USB USB
DC 5V
① ② ③ ④ ⑤ ⑥ ⑦
① ② ③ ④ ⑤ ⑥ ⑦

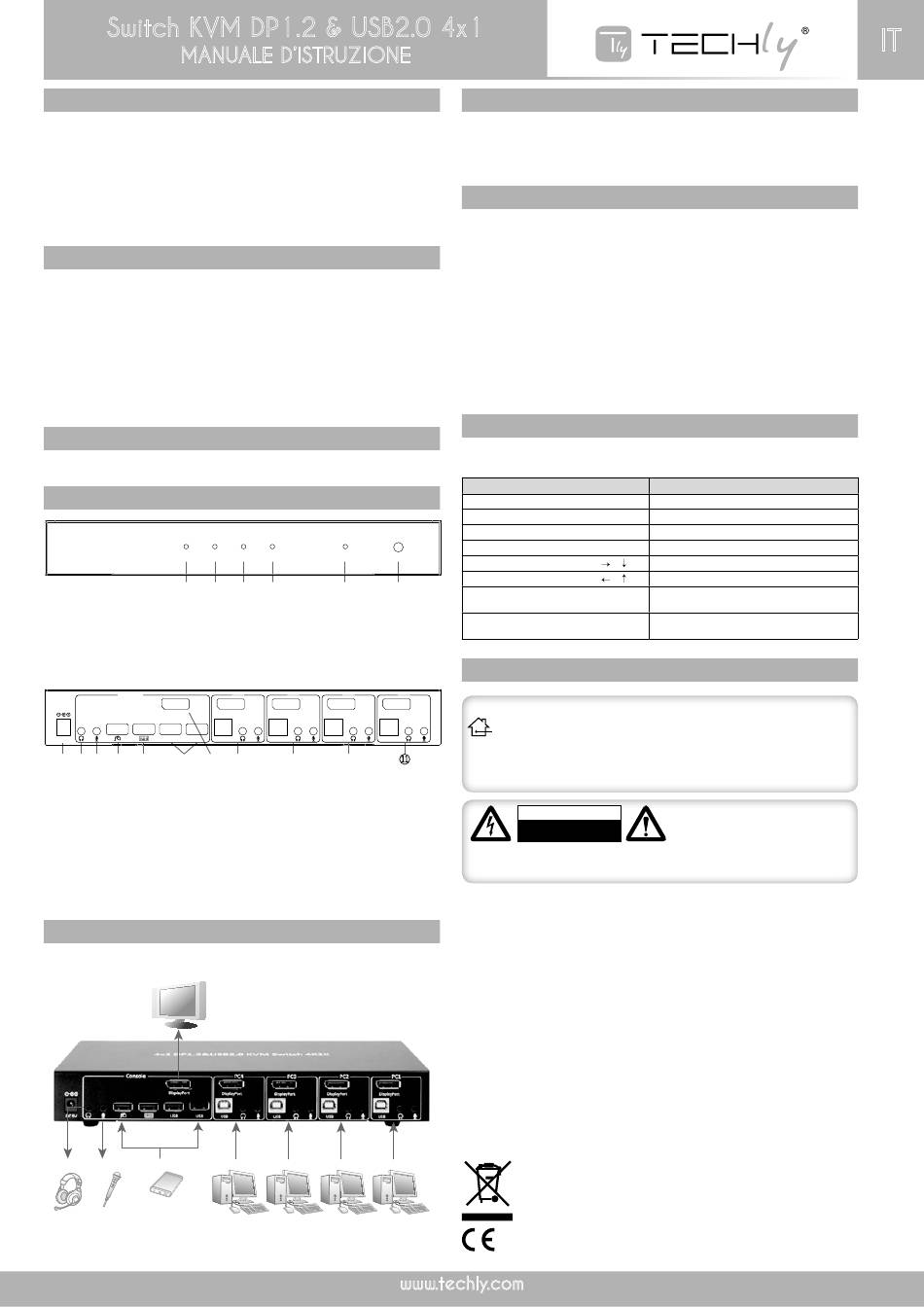

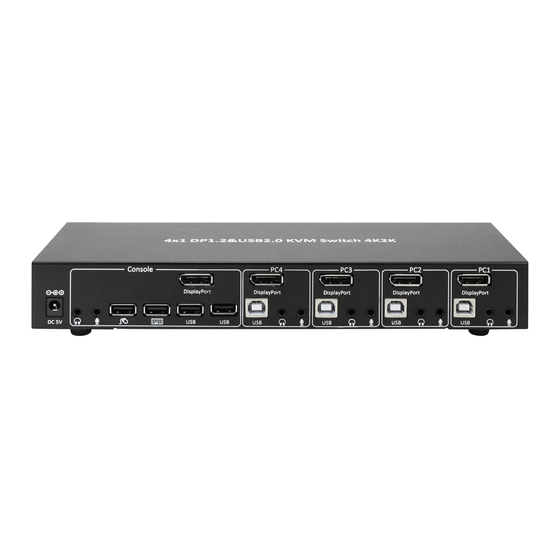

1) Jack alimentazione: connettere all'alimentatore incluso
2) Uscita audio: collegare le cuffie
3) Microfono: collegare il microfono
4) Porta USB mouse: collegare il mouse USB
5) Porta USB tastiera: collegare la tastiera USB
6) Porte USB: collegare i dispositivi USB che si desidera condividire
7) Uscita DisplayPort: collegare allo schermo DisplayPort
8) Connettori PC4: collegare ai dispositivi sorgente
9) Connettori PC3: collegare ai dispositivi sorgente
10) Connettori PC2: collegare ai dispositivi sorgente
11) Connettori PC1: collegare ai dispositivi sorgente
sChema dI Collegamento
Schermo
Cuffia Microfono Dispositivi USB
3 4 Power Select
③ ④ ⑤ ⑥
PC4 PC3 PC2 PC1
PC4 PC3 PC2
DisplayPort DisplayPort DisplayPort
DisplayPort DisplayPort DisplayPort DisplayPort
USB USB USB
USB USB USB USB
⑧ ⑨ ⑩
⑧ ⑨ ⑩
Desktop PC Desktop PC Desktop PC Desktop PC
Contenuto della ConfezIone
Prima di utilizzare l'apparecchio, verificate cortesemente che le seguenti parti
siano incluse nella confezione:
• Unità principale x 1
• Manuale d'istruzione x 1
• Alimentatore 5V / 2A x 1
sPeCIfIChe
• Supporta risoluzione DisplayPort fino a 3840*2160@30Hz, larghezza di banda
video fino a 21.6 Gb/s
• Alloggiamento: metallo
• Colore: nero
• Interfaccia/ Porte:
- Ingresso: 4x DisplayPort Femmina
- Ingresso: 4x 4-pin, tipo B, USB 2.0 Femmina
- Uscita: 1x DisplayPort Femmina
- 1x 4-pin, USB 2.0, tipo A Femmina (tastiera)
- 1x 4-pin, USB 2.0, tipo A Femmina (mouse)
- 2x 4-pin, USB 2.0 tipo A Femmina
- 1x jack microfono
- 1x jack audio stereo (cuffie)
• Alimentazione:
- Ingresso: 100 – 240V, 50-60Hz
- Uscita: 5V DC, 2.0A
Hotkey
Seguire i comandi di scelta rapida sotto elencati per la selezione delle funzioni
operative:
Comando
[Caps Lock]+[Caps Lock] +1
[Caps Lock]+[Caps Lock] +2
[Caps Lock]+[Caps Lock] +3
[Caps Lock]+[Caps Lock] +4
[Caps Lock]+[Caps Lock] + o
[Caps Lock]+[Caps Lock] + o
[Caps Lock]+[Caps Lock] +S
[Caps Lock]+[Caps Lock] +S+n
PreCauzIonI dI sICurezza e manutenzIone
PC1
USO PREVISTO
Non è consentito l'uso dell'apparecchio in modi diversi da quello indicato
nel presente manuale. Utilizzare il prodotto solo luoghi interni asciutti. Non
rispettare le istruzioni e le precauzioni di sicurezza riportate nel presente
manuale potrebbe causare incidenti mortali, lesioni e danni a persone e
cose. Il costruttore / fornitore non risponde dei danni risultanti da un
utilizzo non conforme all'uso previsto.
AT T E N Z I O N E
RISCHIO DI SCOSSE ELETTRICHE
NON APRIRE
ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse
esserci un problema. Non esporre il prodotto ad acqua o umidità.
• Questo prodotto non è un giocattolo e non è pensato per i bambini, contiene piccole
parti che potrebbero venir ingerite o inalate e provocare danni se non utilizzato
correttamente!
• Installare l'apparecchio e le periferiche ad esso collegate in modo che non possano
provocare danni a persone e oggetti come far inciampare o causare cadute.
• Rimuovere tutti gli imballi che potrebbero causare soffocamento se manipolati da
bambini.
• Evitare di installare l'apparecchio in luoghi con temperature o umidità eccessive,
o luoghi che potrebbero venire a contatto con l'acqua. Non installare vicino a
bocchette dell'aria condizionata o in luoghi che presentano polvere o fumi eccessivi.
• Non installare il prodotto in luoghi soggetti a vibrazioni o oscillazioni.
• Non modificare o alterare il prodotto e i suoi accessori! Non utilizzare parti
danneggiate.
• Mantenere sufficiente spazio attorno alla periferica per garantire una buona
ventilazione, permettere una maggiore libertà di movimento ed evitare danni.
Manutenzione:
Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.
Garanzia:
Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e
modifiche del prodotto o a danni determinati dall'uso improprio del prodotto stesso.
In conformità alla normativa WEEE, le apparecchiature elettriche ed elettroniche non
devono essere smaltite con i rifiuti domestici. Il presente prodotto deve essere
consegnato ai punti di raccolta preposti allo smaltimento e riciclo delle apparecchiature
elettriche ed elettroniche. Contattate le autorità locali competenti per ottenere
informazioni in merito allo smaltimento corretto della presente apparecchiatura.
Con il marchio CE, Techly
direttive europee richieste.
www.techly.com
1 2 3 4 Power
1 2 3 4 Power
① ② ③ ④ Funzione
① ② ③ ④ ⑤
Passa al PC1
Passa al PC2
Passa al PC3
Passa al PC4
Passa al PC successivo
Passa al PC precedente
Modalità scansione automatica ogni 10
secondi
Imposta tempo scansione automatica,
[Esc] passa alla modalità regolare
Per ridurre il rischio di shock
elettrico, questo prodotto dovrebbe
essere aperto SOLO da un tecnico
autorizzato quando è necessario
garantisce che il prodotto è conforme alle norme e
®
IT
Select
Select
⑤ ⑥
⑥
