Summary of Contents for Lenze c300 Series

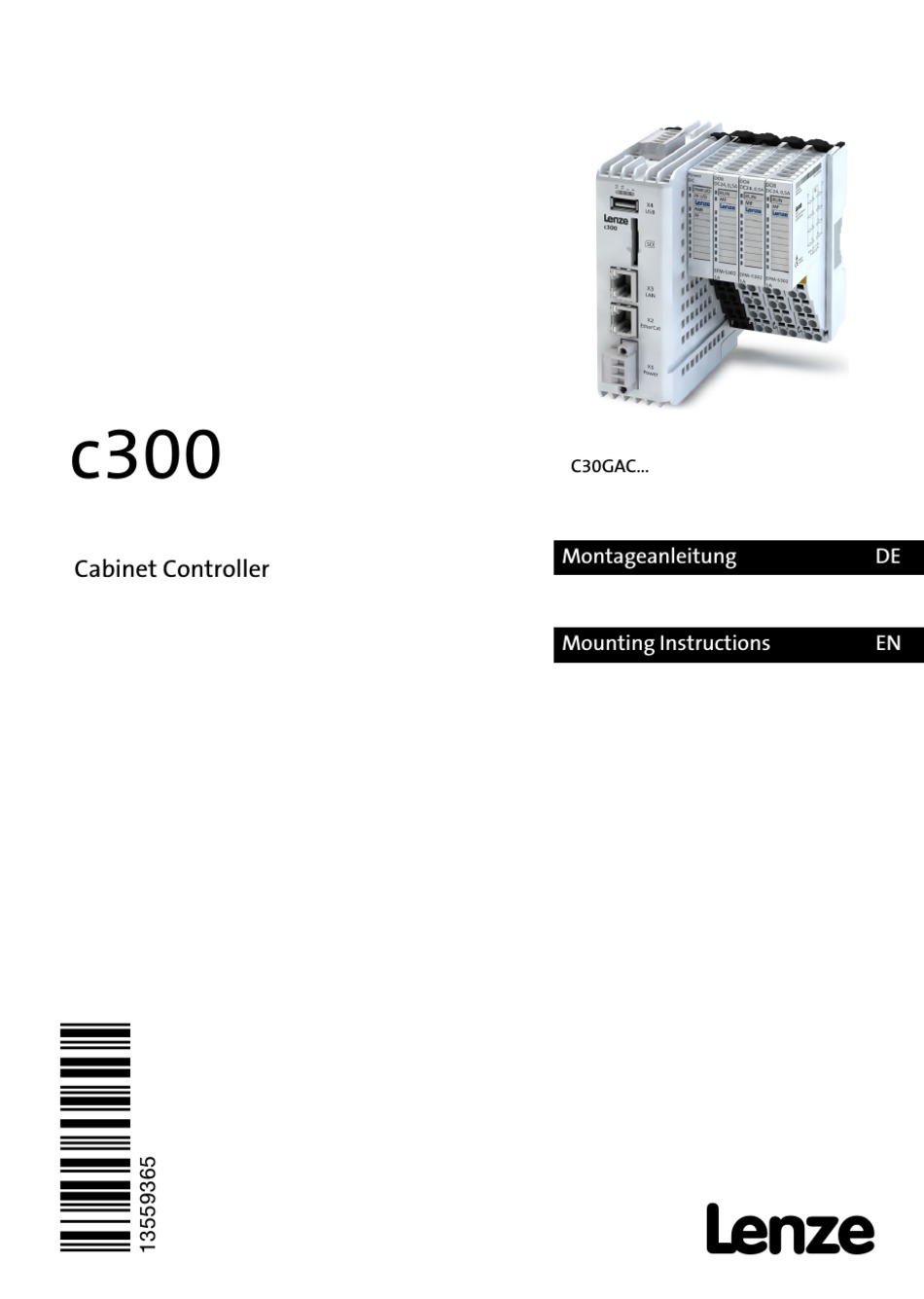

- Page 1 c300 C30GAC... Montageanleitung Cabinet Controller Mounting Instructions Instructions de montage Instrucciones para el montaje Istruzioni per il montaggio...
- Page 2 Lesen Sie zuerst diese Anleitung und das Controller−Referenzhandbuch, bevor Sie mit den Arbeiten beginnen. Beachten Sie die enthaltenen Sicherheitshinweise! Tipp! Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich unter www.lenze.com Diese Anleitung ist gültig für: Cabinet Controller c300: C30GAC00000F3G XXX−0200C300000...
- Page 3 Open Source Hinweis Lenze Software kann Software−Bestandteile enthalten, die als Freie Software oder als Open Source lizensiert sind. Die Lizenzbedingungen der in diesem Produkt verwendeten Open Source Software−Komponenten stehen Ihnen auf der im Produkt enthaltenen SD−Karte im Verzeichnis "Licenses"...
- Page 4 Please read these instructions and the controller reference manual before you start working. Observe the provided safety instructions! Tipp! Information and tools concerning the Lenze products can be found in the download area at www.lenze.com These instructions are valid for:...
- Page 5 Open source notice Lenze Software may contain software elements that are licensed as free software or open source. The licensing terms and conditions of the open source software components used in this product can be found in the "License" directory on the SD card included in the pro- duct.
- Page 6 Cable fixing with cable ties LAN 1; 10/100 MBit/s PROFINET option (MC−PND)* Connect the shield of the CAN/PROFINET cable with a cable clip in the control cabinet nearby the device (PE potential, distance max. 30 cm) Lenze ¯ MA_c300 ¯ 8.0...
- Page 7 0 ° < > 0 ° < > c300_004 Mounting the I/O system 1000 Mounting the I/O system 1000 c300 c300 EPM-S701 EDKPM-SXXX I/O System 1000 c300_008 Immer die Abdeckkappe aufstecken! Always attach the cover Lenze ¯ MA_c300 ¯ 8.0...
- Page 8 Demontage Dismounting c300_007 Abmessungen Dimensions 7 3 .3 m m PROFINET option 4 2 m m c300_001 c300_003 Lenze ¯ MA_c300 ¯ 8.0...
- Page 9 24 V DC 1.0 A 1.4 A Input current I at 24 V DC Max. verfügbarer Ausgangsstrom für die Versorgung der I/O−Module: 0.65 A Max. available output current for the supply of I/O modules: 0.65 A Lenze ¯ MA_c300 ¯ 8.0...
- Page 10 Fieldbus interfaces / Optional filedbus module (MC−Card) Use only together with appropriate cable connectors, provided with screws ƒ for securement and secure connector to avoid loosening. Lenze ¯ MA_c300 ¯ 8.0...
- Page 11 Interfaces bus de terrain / module bus de terrain en option (carte MC) A utiliser exclusivement en combinaison avec des connecteurs de câble ƒ appropriés dotés de vis de fixation ; veiller à ce que le connecteur ne se desserre pas. Lenze ¯ MA_c300 ¯ 8.0...
- Page 12 © 09/2018 | MA_c300 | .X~b | 8.0 | TD29 Lenze Automation GmbH Postfach 10 13 52, 31763 Hameln Hans−Lenze−Str. 1, 31855 Aerzen GERMANY HR Hannover B 205381 Ü +49 5154 82−0 Ø +49 5154 82−2800 Ù lenze@lenze.com Ú www.lenze.com Û...
