INSTALLAZIONE

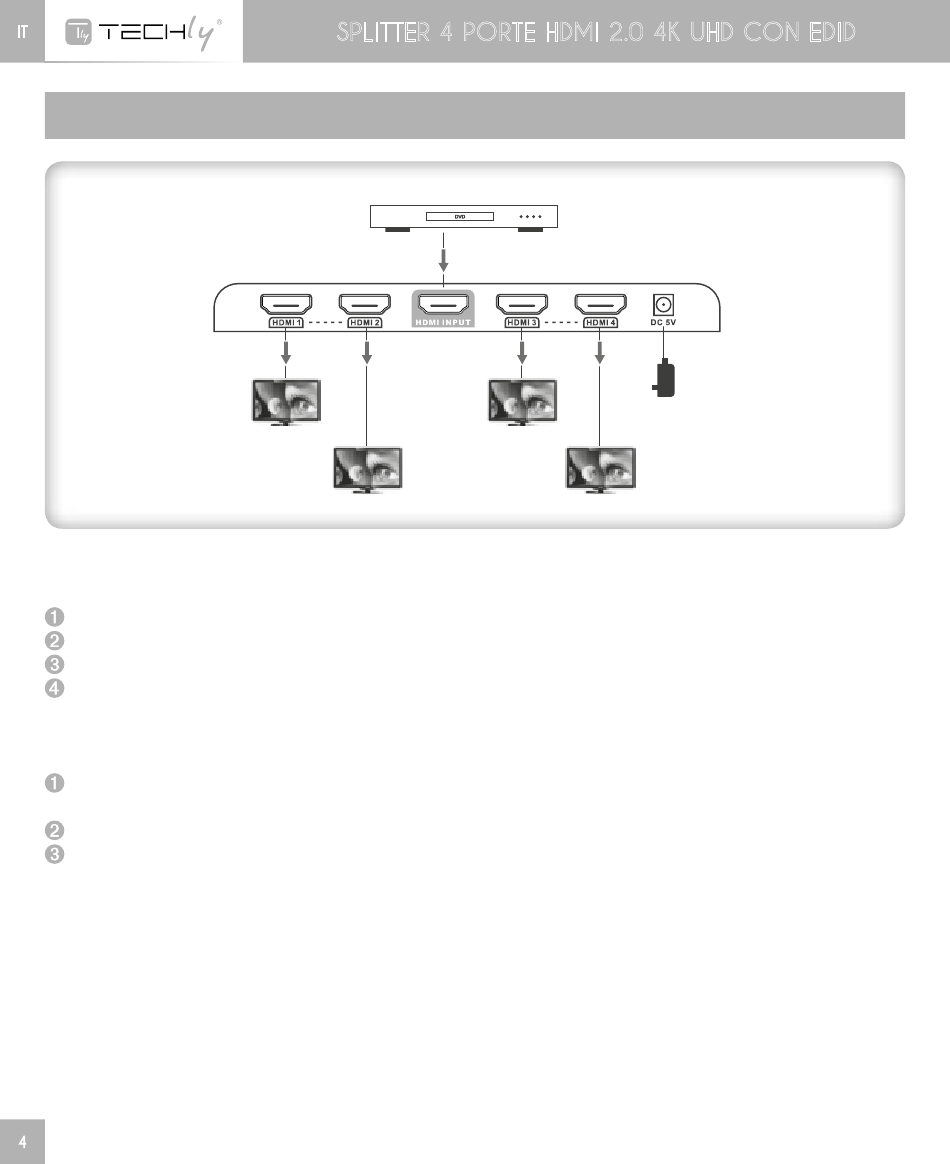

1. Collegamento:
Collegare l'uscita della sorgente video HDMI all'ingresso dello splitter tramite il cavo HDMI
Collegare l'uscita dello splitter allo schermo HDMI tramite il cavo HDMI
Impostare l'ingresso del televisore sul corretto canale HDMI
Alimentare lo splitter (l'indicatore di alimentazione si illuminerà)
2. Funzionamento:
Prima dell'uscita del segnale HDMI, lo splitter legge le Informazioni EDID delle televisioni
connesse e rimanda alla parte sorgente HDMI per determinare la modalità di uscita
L'indicatore led mostra lo stato di funzionamento
Lo splitter incorpora 16 modalità EDID che possono essere selezionate tramite 4 codici
switch, corrispondenti a:
4
SPLITTER 4 PORTE HDMI 2.0 4K UHD CON EDID
splitter HDMI
TV
TV
o
1 2 3 4
N
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
0
1
DVD
TV
TV
o
1 2 3 4
N
2 3 4
0 0 0 4k@ 60H z 2 CH
0 0 0 4k@ 60H z 7 .1CH
1 0 0 4k@ 30H z 2 CH
1 0 0 4k@ 30H z 7 .1CH
0 1 0 1080p @ 60H z 2 CH
0 1 0 1080p @ 60H z 7 .1CH
1 1 0 1080i @ 60H z 2 CH
1 1 0 1080i @ 60H z 7 .1CH
0 0 1 720p @ 60H z 2 CH
0 0 1 720P@ 60H z 7 .1CH
1 0 1 480P@ 60H z 2 CH
1 0 1 480p @ 60H z 7 .1CH
0 1 1 Co p y o n ce
0 1 1 M IX1
1 1 1 M IX2
1 1 1 M IX3
