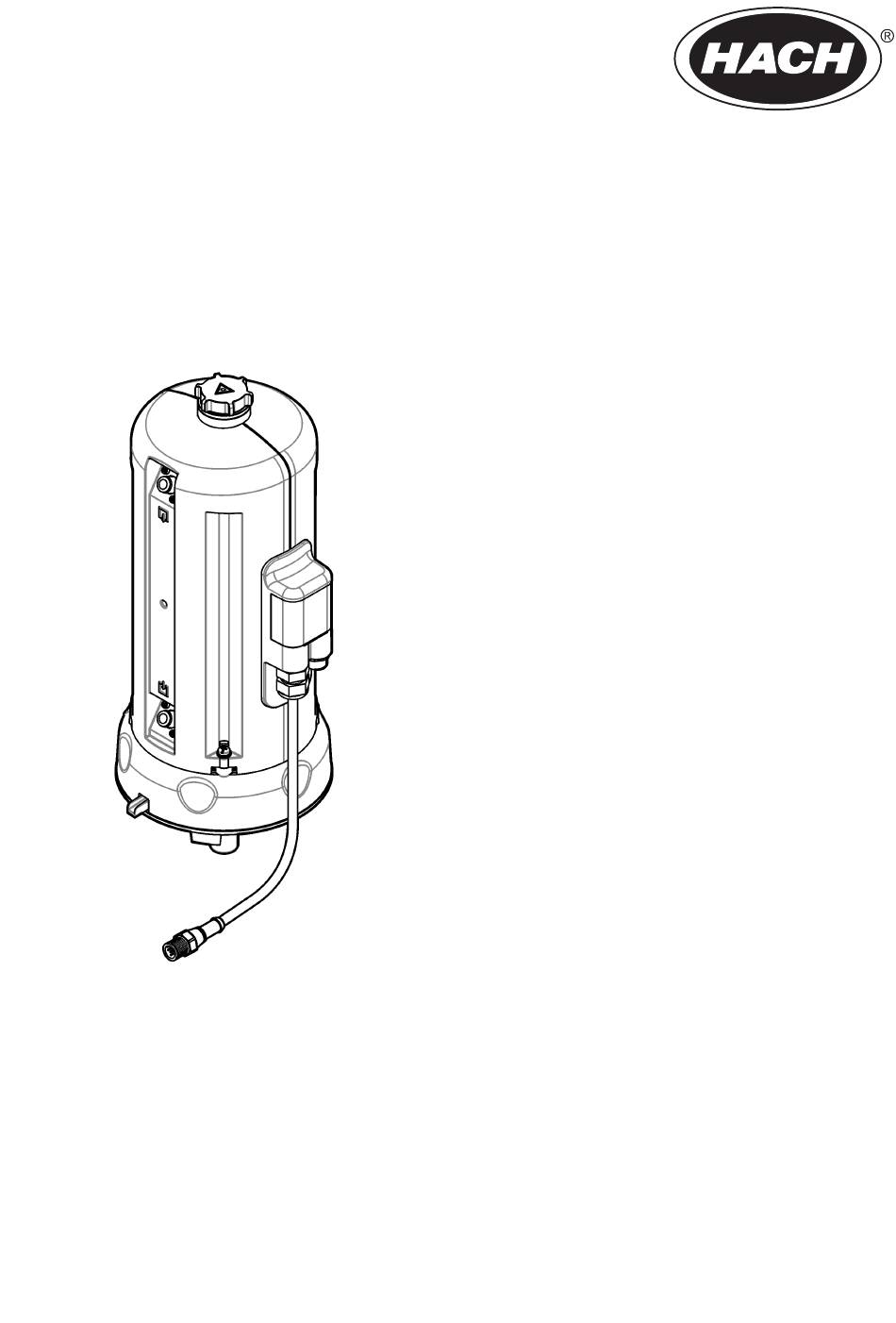

DOC273.97.90480 TU5 Series Automatic Cleaning Module 03/2017, Edition 3 User Instructions Instructions d'utilisation Instrucciones para el usuario Instruções do Usuário 用户说明 取扱説明書 사용자 지침 คำแนะนำในการใช้ ง าน...
English ..........................3 Français ......................... 19 Español .......................... 35 Português ........................51 中文 ..........................67 日本語 ..........................83 한글 ..........................99 ไทย ..........................115...
Table of contents General information on page 3 Operation on page 13 Installation on page 6 Maintenance on page 14 Startup on page 12 Replacement parts and accessories on page 18 General information In no event will the manufacturer be liable for direct, indirect, special, incidental or consequential damages resulting from any defect or omission in this manual.
Page 4
This symbol indicates that a risk of electrical shock and/or electrocution exists. This symbol indicates the need for protective eye wear. This symbol indicates a laser device is used in the equipment. This symbol identifies a risk of chemical harm and indicates that only individuals qualified and trained to work with chemicals should handle chemicals or perform maintenance on chemical delivery systems associated with the equipment.
Page 5
Figure 1 Product overview 1 Sample outlet 5 Process vial 2 Service lid 6 Vial replacement tool 3 Connector for the flow sensor or other accessories 7 Sample inlet 4 Automatic cleaning module cable Product components Make sure that all components have been received. Refer to Figure 2.
Page 6
Installation W A R N I N G Pacemaker precautions. The instrument has an internal magnet. Keep the instrument a minimum of 5 cm (2 in.) from the user. A magnetic field can: • Stop the stimulating pulses from the pacemaker that control the rhythm of the heart. •...
Page 7
Figure 3 Installation overview 1 Service bracket 5 Sample inlet 2 Automatic cleaning module 6 Sample outlet 3 Flow regulator 7 TU5300 sc or TU5400 sc 4 Flow sensor (optional) Install the service bracket Refer to the TU5300 sc/TU5400 sc documentation to install the service bracket. The service bracket is supplied with the turbidimeter.
Page 8
W A R N I N G Personal injury hazard. The sample line contains water under high water pressure that can burn skin if hot. Qualified personnel must remove the water pressure and wear personal protective equipment during this procedure. N O T I C E Do not let water get in the vial compartment or instrument damage will occur.
Page 12
Startup Set the power to on C A U T I O N Personal injury hazard. Never remove covers from the instrument. This is a laser-based instrument and the user risks injury if exposed to the laser. C A U T I O N Personal injury hazard.
Page 13
Operation W A R N I N G Chemical exposure hazard. Obey laboratory safety procedures and wear all of the personal protective equipment appropriate to the chemicals that are handled. Refer to the current safety data sheets (MSDS/SDS) for safety protocols. Set the automatic cleaning options After the automatic cleaning module is installed, set the cleaning options.
Page 14
Maintenance W A R N I N G Burn hazard. Obey safe handling protocols during contact with hot liquids. C A U T I O N Multiple hazards. Only qualified personnel must conduct the tasks described in this section of the document.
Page 15
Clean the instrument Clean the exterior of the instrument with a moist cloth, and then wipe the instrument dry. Replace the vial N O T I C E Keep water out of the vial compartment or instrument damage will occur. Before the automatic cleaning module is installed on the instrument, make sure that there are no water leaks.
Page 17
Replace the wiper To make sure that the vial is cleaned fully, replace the wiper periodically. 1. Push menu. 2. Select SENSOR SETUP>DIAG/TEST>MAINTENANCE>WIPER REPLACE. 3. Remove the vial. Refer to steps 1 to 5 of Replace the vial on page 15. 4.
Page 18
3. Set the flow shut-off valve to on. Make sure that there are no water leaks. Refer to steps 5B and 6B of Install the automatic cleaning module on page 7. 4. Install the automatic cleaning module on the turbidimeter. Refer to step 8B of Install the automatic cleaning module on page 7.
Table des matières Généralités à la page 19 Fonctionnement à la page 29 Installation à la page 22 Maintenance à la page 30 Mise en marche à la page 28 Pièces de rechange et accessoires à la page 34 Généralités En aucun cas le constructeur ne saurait être responsable des dommages directs, indirects, spéciaux, accessoires ou consécutifs résultant d'un défaut ou d'une omission dans ce manuel.
Page 20
symbole sur l'appareil est référencé dans le manuel et accompagné d'une déclaration de mise en garde. Le matériel électrique portant ce symbole ne doit pas être mis au rebut dans les réseaux domestiques ou publics européens. Retournez le matériel usé ou en fin de vie au fabricant pour une mise au rebut sans frais pour l'utilisateur.
Page 21
Figure 1 Présentation du produit 1 Sortie d'échantillon 5 Tube de traitement 2 Couvercle de service 6 Outil de remplacement de tube 3 Connecteur du capteur de débit ou autres 7 Entrée d'échantillon accessoires 4 Câble du module de nettoyage automatique Composants du produit Assurez-vous d'avoir bien reçu tous les composants.
Page 22
Figure 2 Composants du produit 1 Module de nettoyage 2 Racleur de flacon en silicone 3 Racleur de flacon en fibre automatique (remplacement) Installation A V E R T I S S E M E N T Précautions relatives aux stimulateurs cardiaques. L'instrument comporte un aimant interne. Maintenez-le à...
Page 23
Figure 3 Aperçu de l'installation 1 Bride de service 5 Entrée d'échantillon 2 Module de nettoyage automatique 6 Sortie d'échantillon 3 Régulateur de débit 7 TU5300 sc ou TU5400 sc 4 Débitmètre (en option) Installation de la bride de service Consultez la documentation TU5300 sc/TU5400 sc pour installer la bride de service.
Page 24
A V E R T I S S E M E N T Risque de blessures corporelles. La conduite d'échantillon contient de l'eau sous haute pression pouvant brûler la peau si elle est chaude. L'eau sous pression doit être retirée par du personnel qualifié portant l'équipement de protection approprié...
Page 28
Mise en marche Mise sous tension A T T E N T I O N Risque de blessures corporelles. Ne retirez jamais les caches de l'appareil. L'appareil contient un laser susceptible de provoquer des blessures en cas d'exposition. A T T E N T I O N Risque de blessures corporelles.
Page 29
Fonctionnement A V E R T I S S E M E N T Risque d'exposition chimique. Respectez les procédures de sécurité du laboratoire et portez tous les équipements de protection personnelle adaptés aux produits chimiques que vous manipulez. Consultez les fiches de données de sécurité...
Page 30
Maintenance A V E R T I S S E M E N T Risque de brûlure. Respectez les protocoles de sécurité lorsque vous manipulez des liquides chauds. A T T E N T I O N Dangers multiples. Seul le personnel qualifié doit effectuer les tâches détaillées dans cette section du document.
Page 31
Nettoyage de l'instrument Nettoyez l'extérieur de l'instrument avec un chiffon humide, puis essuyez l'instrument en ne laissant aucune trace d'humidité. Remplacement du tube A V I S Protégez le puits de mesure contre l'eau en raison des risques de dommages de l'instrument. Avant d'installer le module de nettoyage automatique sur l'instrument, assurez-vous qu'il n'y a pas de fuite d'eau.
Page 33
Remplacement du racleur Afin de garantir que le tube est totalement nettoyé, veillez à remplacer régulièrement le racleur. 1. Appuyez sur menu. 2. Sélectionnez PROGR. CAPTEUR>DIAG/TEST>MAINTENANCE>REMPLACER RACL. 3. Retirez le tube. Reportez-vous aux étapes 1 à 5 de Remplacement du tube à...
Page 34
3. Ouvrez le robinet d'arrêt du débit. Recherchez la présence de fuites. Reportez-vous aux étapes 5B et 6B de Installation du module de nettoyage automatique à la page 23. 4. Installez le module de nettoyage automatique sur le turbidimètre. Reportez-vous à l'étape 8B de Installation du module de nettoyage automatique à...
Tabla de contenidos Información general en la página 35 Funcionamiento en la página 45 Instalación en la página 38 Mantenimiento en la página 46 Puesta en marcha en la página 44 Piezas de repuesto y accesorios en la página 50 Información general En ningún caso el fabricante será...
Page 36
Este símbolo indica que hay riesgo de descarga eléctrica y/o electrocución. Este símbolo indica la necesidad de usar protectores para ojos. Este símbolo indica que en el equipo se utiliza un dispositivo láser. Este símbolo identifica un peligro químico e indica que el trabajo se debe ejecutar exclusivamente por personal cualificado y entrenados en el manejo de productos químicos, el cual debe realizar también los trabajos de mantenimiento en el sistema de alimentación de productos químicos asociado con este equipo.
Page 37
Figura 1 Descripción general del producto 1 Salida de muestra 5 Cubeta de proceso 2 Tapa de servicio 6 Herramienta de sustitución de la cubeta 3 Conector para el sensor de caudal u otros 7 Entrada de muestra accesorios 4 Cable de la unidad de limpieza automática Componentes del producto Asegúrese de haber recibido todos los componentes.
Page 38
Instalación A D V E R T E N C I A Precauciones para el uso con marcapasos. El instrumento dispone de un imán interno. Mantenga el instrumento alejado a un mínimo de 5 cm (2 pulg.) del usuario. Un campo magnético puede: •...
Page 39
Figura 3 Descripción de la instalación 1 Soporte de servicio 5 Entrada de muestra 2 Unidad de limpieza automática 6 Salida de muestra 3 Regulador de caudal 7 TU5300 sc o TU5400 sc 4 Sensor de caudal (opcional) Instalación del soporte de servicio Consulte la documentación del TU5300 sc/TU5400 sc para instalar el soporte de servicio.
Page 40
A D V E R T E N C I A Peligro de lesión personal. La línea de muestra contiene agua a alta presión que puede quemar la piel si está caliente. Solo personal cualificado debe eliminar la presión de agua y debe llevar un equipo de protección personal durante este procedimiento.
Page 44
Puesta en marcha Conexión de la alimentación P R E C A U C I Ó N Peligro de lesión personal. Nunca retire las cubiertas del instrumento. Este instrumento utiliza un láser, por lo que el usuario corre el riesgo de lesionarse si queda expuesto al mismo. P R E C A U C I Ó...
Page 45
Funcionamiento A D V E R T E N C I A Peligro por exposición a productos químicos. Respete los procedimientos de seguridad del laboratorio y utilice el equipo de protección personal adecuado para las sustancias químicas que vaya a manipular.
Page 46
Mantenimiento A D V E R T E N C I A Peligro de quemadura. Respete los protocolos de manipulación segura mientras esté en contacto con líquidos calientes. P R E C A U C I Ó N Peligros diversos. Sólo el personal cualificado debe realizar las tareas descritas en esta sección del documento.
Page 47
Limpieza de los derrames P R E C A U C I Ó N Peligro por exposición a productos químicos. Deshágase de los productos químicos y los residuos de acuerdo con las normativas locales, regionales y nacionales. 1. Cumpla todos los protocolos de seguridad del centro relativos al control de derrames. 2.
Page 49
Sustitución de la rasqueta Para garantizar que la cubeta está completamente limpia, sustituya la rasqueta regularmente. 1. Pulse MENÚ. 2. Seleccione MONTAR SENSOR>DIAGNOSTICOS>MANTENIMIENTO>SUST. RASQUETA. 3. Retire la cubeta. Consulte los pasos 1 a 5 de Sustitución de la cubeta en la página 47. 4.
Page 50
Sustitución de los tubos A V I S O Evite que el agua entre en el compartimento para cubetas; de lo contrario, el instrumento se dañará. Antes de instalar el módulo de limpieza automática en el instrumento, asegúrese de que no haya fugas de agua. Asegúrese de que todos los tubos estén correctamente colocados.
Índice Informações gerais na página 51 Operação na página 61 Instalação na página 54 Manutenção na página 62 Como iniciar na página 60 Peças e acessórios de reposição na página 66 Informações gerais Em hipótese alguma o fabricante será responsável por danos diretos, indiretos, especiais, incidentais ou consequenciais resultantes de qualquer defeito ou omissão neste manual.
Page 52
Avisos de precaução Leia todas as etiquetas e rótulos fixados no instrumento. Caso não sejam observadas, podem ocorrer lesões pessoais ou danos ao instrumento. Um símbolo no instrumento tem sua referência no manual com uma medida preventiva. O equipamento elétrico marcado com este símbolo não pode ser descartado em sistemas de descarte público ou doméstico europeus.
Page 53
Figura 1 Visão geral do produto 1 Saída de amostra 5 Frasco de processo 2 Tampa de serviço 6 Ferramenta de substituição de frasco 3 Conector do sensor de fluxo ou outros acessórios 7 Entrada da amostra 4 Cabo da unidade de limpeza automática Componentes do produto Certifique-se de que todos os componentes foram recebidos.
Page 54
Instalação A D V E R T Ê N C I A Cuidados com marca-passo. O instrumento tem um ímã interno. Mantenha o instrumento a um mínimo de 5 cm (2 pol.) de distância do usuário. Um campo magnético pode: •...
Page 55
Figura 3 Visão geral da instalação 1 Suporte de serviço 5 Entrada da amostra 2 Unidade de limpeza automática 6 Saída de amostra 3 Regulador de fluxo 7 TU5300 sc ou TU5400 sc 4 Sensor de fluxo (opcional) Instale o suporte de serviço Consulte a documentação do TU5300 sc/TU5400 sc para instalar o suporte de serviço.
Page 56
A D V E R T Ê N C I A Risco de lesão corporal. A linha de amostra contém água em alta pressão que pode queimar a pele caso esteja quente. Apenas uma equipe qualificada pode retirar a água em alta pressão. Essa equipe deve usar equipamento de proteção pessoal durante o procedimento.
Page 60
Como iniciar Ligue a alimentação C U I D A D O Risco de lesão corporal. Jamais remova as tampas do instrumento. Este é um instrumento com base em laser e o usuário correrá riscos de se ferir se exposto ao laser. C U I D A D O Risco de lesão corporal.
Page 61
Operação A D V E R T Ê N C I A Risco de exposição a produtos químicos. Obedeça aos procedimentos de segurança laboratoriais e use todos os equipamentos de proteção individual adequados aos produtos químicos que estão sendo manipulados. Consulte as planilhas de dados de segurança (MSDS/SDS) atuais para verificar os protocolos de segurança.
Page 62
Manutenção A D V E R T Ê N C I A Risco de queimadura. Obedeça aos protocolos de manipulação segura durante o contato com líquidos quentes. C U I D A D O Vários perigos. Somente pessoal qualificado deve realizar as tarefas descritas nesta seção do manual. C U I D A D O Risco de lesão corporal.
Page 63
Como limpar o instrumento Limpe a parte externa do instrumento com um pano úmido e seque-o. Substitua a amostragem A V I S O Não permita a entrada de água no compartimento do frasco, pois podem ocorrer danos no instrumento. Antes de instalar o módulo de limpeza automática no instrumento, certifique-se de que não exista nenhum vazamento de água.
Page 65
Substituir o limpador Para garantir que o frasco seja totalmente limpo, substitua o limpador periodicamente. 1. Pressione menu. 2. Selecione AJUSTE DO SENSOR > TESTE/DIAG > MANUTENÇÃO > SUBST LIMPADOR. 3. Remova o frasco. Consulte as etapas 1 a 5 de Substitua a amostragem na página 63.
Page 66
Substituir a tubulação A V I S O Não permita a entrada de água no compartimento do frasco, pois podem ocorrer danos no instrumento. Antes de instalar o módulo de limpeza automática no instrumento, certifique-se de que não exista nenhum vazamento de água.
Page 99
목차 일반 정보 99 페이지 작동 109 페이지 102 페이지 109 페이지 설치 유지관리 108 페이지 114 페이지 시작 교체 부품 및 부속품 일반 정보 제조업체는 본 설명서에 존재하는 오류나 누락에 의해 발생하는 직접, 간접, 특수, 우발적 또는 결과적 손해에 대해 어떠한 경우에도 책임을 지지 않습니다. 제조업체는 본 설명서와 여기에 설명된 제품을 언제라도...
Page 100
본 심볼은 감전 및/또는 전기쇼크의 위험이 있음을 나타냅니다. 본 심볼은 보안경이 필요함을 나타냅니다. 본 심볼은 장비에 레이저 장치가 사용됨을 나타냅니다. 본 심볼은 유해성 화학 물질의 위험이 있음을 나타내므로 화학 물질에 대한 교육을 받은 전문가가 화학 물질을 다루거나 장비에 연결된 화학 물질 공급 장치에 대한 유지 관리 작업을 실시해야 합니다. 본...
Page 101
그림 1 제품 개요 1 샘플 배출구 5 프로세스 유리병 2 서비스 덮개 6 유리병 교체 도구 3 유량 센서 또는 기타 부속품용 커넥터 7 샘플 주입구 4 자동 세척 장치 케이블 제품 구성품 그림 2 모든 구성품을 수령했는지 확인하십시오. 를...
Page 102
설치 경 고 심박 조율기 주의 사항입니다. 이 기기의 내부에는 자석이 있습니다. 기기와 사용자 사이 거리는 최소 5cm 를 유지하십시오. 자기장이 미치는 영향: • 심장의 리듬을 제어하는 심박 조율기가 맥박을 자극하지 못하게 만들 수 있습니다. • 심박 조율기가 맥박을 불규칙적으로 공급하게 만들 수 있습니다. •...
Page 103
그림 3 설치 개요 1 서비스 브래킷 5 샘플 주입구 2 자동 세척 장치 6 샘플 배출구 3 유량 조절기 7 TU5300 SC 또는 TU5400 SC 4 유량 센서(옵션) 서비스 브래킷 설치 서비스 브래킷 설치에 관한 내용은 TU5300 sc/TU5400 sc 설명서를 참조하십시오. 서비스 브래킷은 탁도계와...
Page 104
경 고 신체 부상 위험. 샘플 라인에는 뜨거울 경우 화상을 입을 수 있는 높은 수압의 물이 포함되어 있습니다. 개인 보호 장비를 착용하고 자격을 갖춘 사람만이 수압을 제거할 수 있습니다. 주 의 사 항 유리병 칸막이 내부로 물이 들어가지 않도록 하십시오. 기기가 손상될 수 있습니다. 기기에 자동 세척 모듈을 설치 하기...
Page 108
시작 전원 켜기 주 의 신체 부상 위험. 절대로 기기에서 덮개를 분리하지 마십시오. 본 제품은 레이저 기반 기기이므로 사용자 가 레이저에 노출될 경우 부상을 입을 수 있습니다. 주 의 신체 부상 위험. 기기의 전원이 연결되어 있을 때 유리병 구역을 들여다보지 마십시오. 자동...
Page 109
작동 경 고 화학물질에 노출될 위험이 있습니다. 실험실의 안전절차를 준수하고, 취급하는 화학 물질에 맞는 개인보 호장비를 안전하게 착용하십시오. 최신 물질안전보건자료(MSDS/SDS)에서 안전 규정을 참조하십시오. 자동 세척 옵션 설정 자동 세척 장치를 설치한 후 세척 옵션을 설정합니다. 1. 메뉴를 누릅니다. 2. 센서 설정>배치>세척 장치를 선택합니다. 3.
Page 110
주 의 여러 가지 위험이 존재합니다. 해당 전문가만 본 문서에 의거하여 작업을 수행해야 합니다. 주 의 신체 부상 위험. 절대로 기기에서 덮개를 분리하지 마십시오. 본 제품은 레이저 기반 기기이므로 사용자 가 레이저에 노출될 경우 부상을 입을 수 있습니다. 주 의 신체...
Page 111
유리병 교체 주 의 사 항 유리병 칸막이 내부로 물이 들어가지 않게 하십시오. 기기가 손상될 수 있습니다. 기기에 자동 세척 모듈을 설치하 기 전에 누수가 없는지 확인합니다. 모든 배관이 완벽하게 설치되어 있는지 확인합니다. 유리병 너트가 조여져 있 는지 확인합니다. 주 의 사 항 기기에...
Page 113
와이퍼 교체 유리병을 완전히 깨끗하게 하려면 와이퍼를 주기적으로 교체해야 합니다. 1. 메뉴를 누릅니다. 2. 센서 설정>진단/시험>유지관리>와이퍼 교체를 선택합니다. 3. 유리병을 제거합니다. 111 페이지의 1~ 5 단계를 참조하십시오. 유리병 교체 4. 컨트롤러 디스플레이에 표시된 단계를 완료합니다. 샘플 유형에 따라 유리병 와이퍼(실리콘 또는 섬유)를...
Page 114
3. 유량 차단 밸브를 설정으로 설정합니다. 누수가 없는지 확인합니다. 자동 세척 장치 설치 103 페이지의 5B~6B 단계를 참조하십시오. 4. 탁도계에 자동 세척 장치를 설치합니다. 103 페이지의 8B 단계를 참조하십시 자동 세척 장치 설치 오. 교체 부품 및 부속품 경 고 신체...
