4. 4. BETRIEB UND PROGRAMMIERUNG.

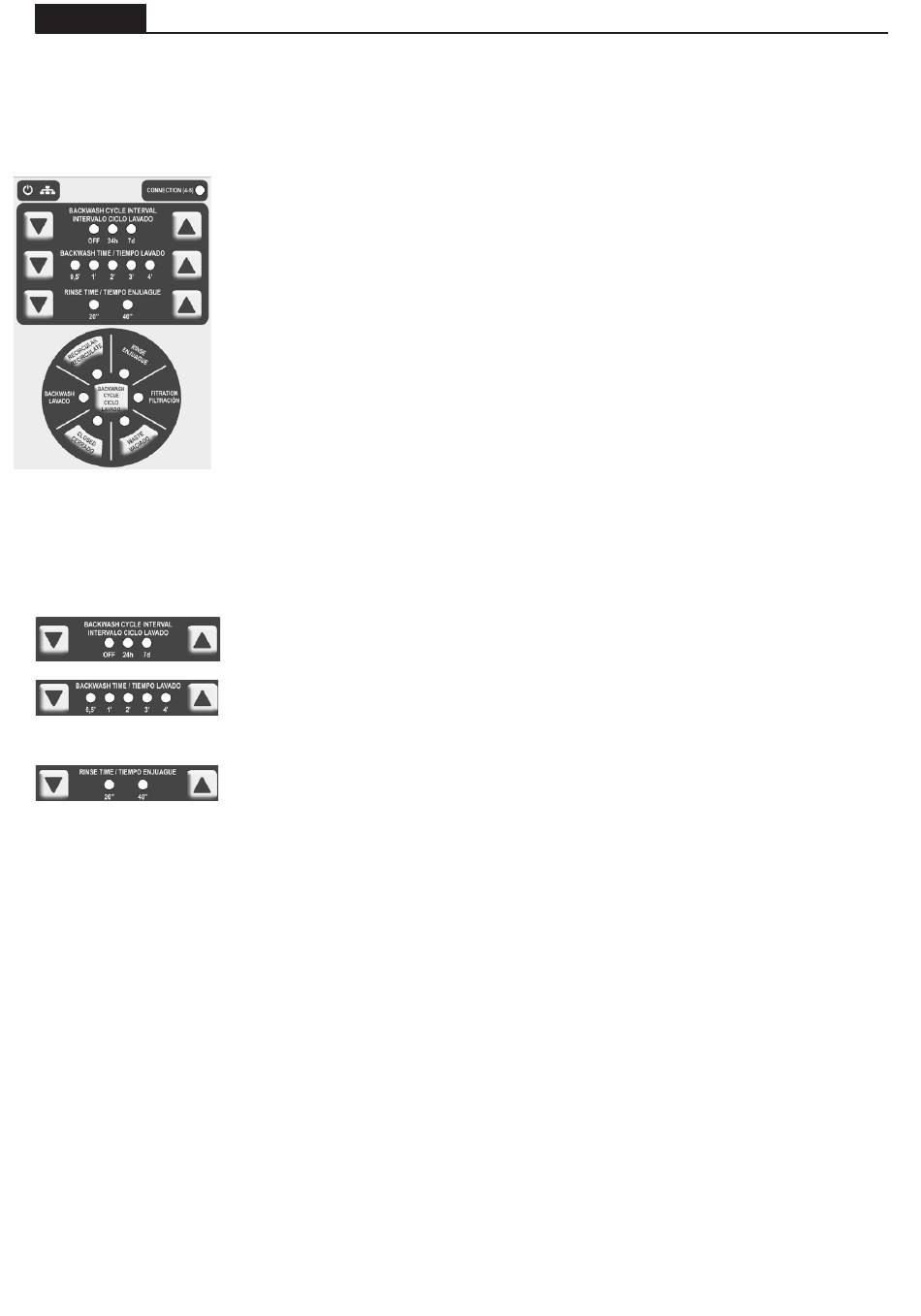

4.1 STEUERMASKE.

Im Elektrischen Moduldeckel ist eine mit Drucktastern und LED-Anzeige zur ausgeführten Funktion
ausgestattete Maske eingebaut.
Die LEDs am Rad entsprechen der Position, auf der sich das Ventil befindet. Zusätzlich zeigen sie mit einem
kurzen Blinken an, wenn sich das Ventil in diese Position bewegt und mit einem langen Blinken, wenn das
Programm am Ende der Filtrationszeit gespeichert wurde.
Falls es zu einem Stromausfall kommt, bleiben die programmierten Zeiten für den Wasch- sowie für den
Spülvorgang im Ventil gespeichert, bis das Ventil wieder mit Strom versorgt wird.

4.2 WASCHZYKLUS

4.2.1 Waschen durch Zeitsteuerung des Waschzyklus

Das Waschzyklusintervall der Tastatur ermöglicht das Ausführen eines Wasch- und Spülzyklus nach Ablauf
der programmierten Zeit von 24 Stunden oder 7 Tagen.
Der Zähler wird zurückgesetzt, wenn:
- Die zeitprogrammierte Wäsche abgeschlossen wird.
- Eine Druckwäsche abgeschlossen ist.
- Ein Waschen mit einer Taste beendet wird.
- Das Gerät eingeschaltet wird oder nach einem Spannungsausfall wieder in Betrieb ist
In der "OFF" -Position werden die Waschvorgänge nur durch Betätigen des Druckschalters ausgeführt.
4.2.2 Waschen durch Druckknopf
Mit der Taste können Sie eine Filterwaschroutine (Waschen + Spülen) starten, ohne den Druckschalter
oder das Rückschlagventil betätigen zu müssen. Das Ventil muss korrekt mit dem Schaltschrank und dem
aktivierten Timer-Filterprogramm verbunden sein.
Stromversorgung: Ein LED zeigt an, ob der Anschluss des Ventils an die
Stromversorgung korrekt durchgeführt wurde.
Kommunikation via MODBUS: Falls ein Anschluss via MODBUS besteht, wird
angezeigt, ob Daten gesendet oder empfangen werden.
Verbindung (4-5): LED zeigt an, dass der Schütz-Magnet aktiv ist und daher die
Pumpe in Betrieb ist.
Druckknopf Waschzyklus: Druckknopf um das Wasch- und Spülprogramm zu
starten.
Druckknopf Entleerung: Druckknopf um die Entleerungsfunktion zu starten.
Druckknopf Rezirkulation: Druckknopf, um die Rezirkulationsfunktion zu starten,
und um anzuzeigen, dass die Funktion in Betrieb ist.
Druckknopf Schließung: Drücken Sie die Taste, um das Ventil in die Schließ-
Position zu bringen.
Waschzyklusintervall: es ist möglich, eine tägliche (alle 24 Stunden),
wöchentliche (7 Tage) oder Ausschaltung (OFF) zu programmieren.
Waschzeit: Mit den Drucktasten kann die Waschzeit erhöht oder verkürzt werden
und das Aufleuchten einer der LEDs zeigt die programmierten Waschminuten an.
Das Blinken zeigt an, dass die Funktion gerade ausgeführt wird.
Spülzeit: die Druckknöpfe dienen zur Erhöhung oder Reduzierung der Spülzeit
und das Aufleuchten einer der LEDs zeigt die programmierten Sekunden des
Spülprogramms an. Das Blinken zeigt an, dass die Funktion gerade ausgeführt wird.
