ITALIANO
2.3 ESEMPIO DI COLLEGAMENTO DI UN ARMADIO ELETTRICO MONOFASE 230 V
Prima di procedere all'installazione del materiale, l'utente deve accertarsi che le operazioni
di montaggio e di manutenzione vengano effettuate da persone qualificate ed autorizzate e
che queste persone abbiano letto in precedenza le istruzioni di installazione e funzionamento.

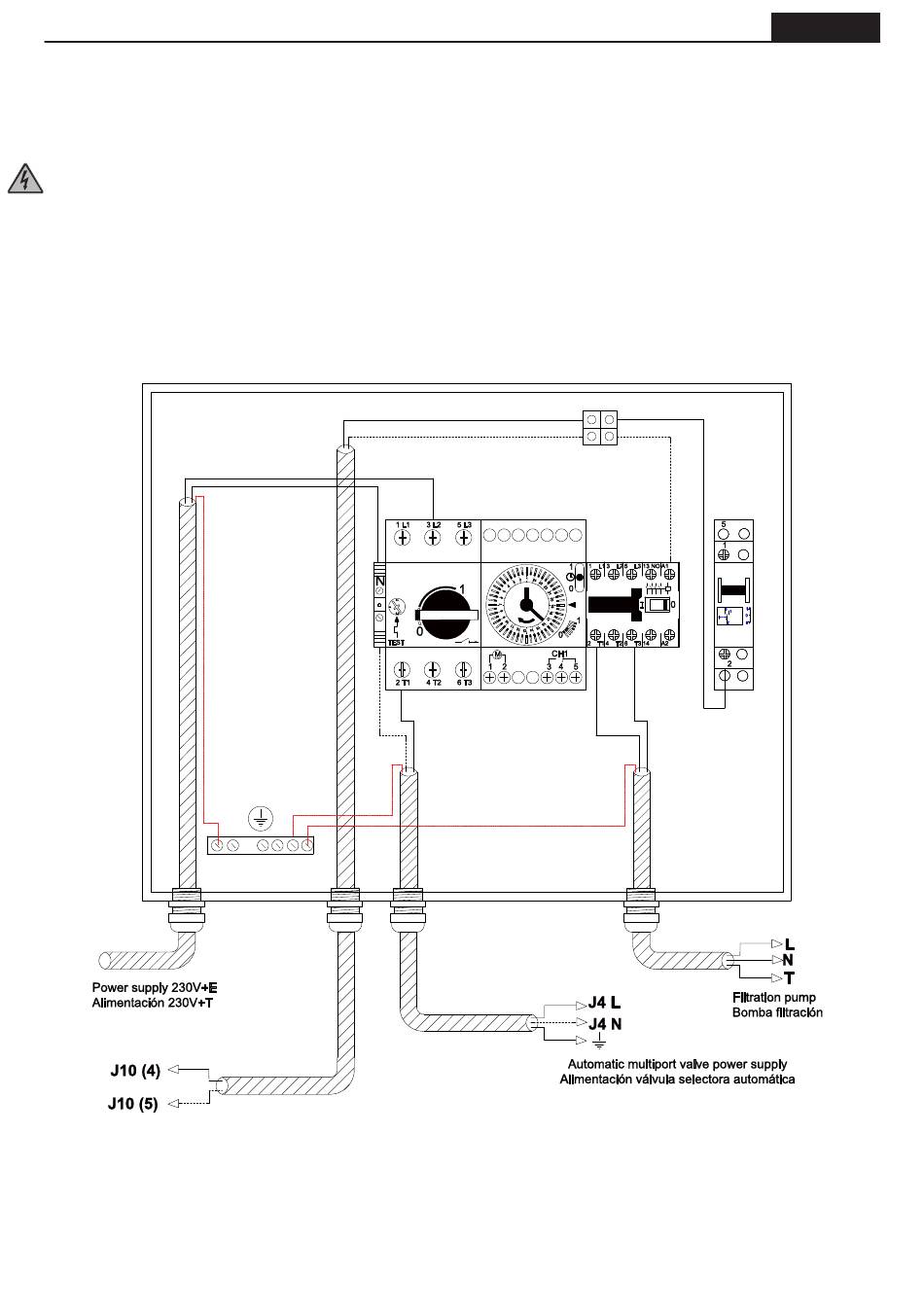

Nello schema sono raffigurati i collegamenti esterni che è necessario realizzare per collegare una
valvola selettrice System VRAC ad un armadio ASTRALPOOL 25717.
Scollegare l'estremità A1 del cavo proveniente dal collegamento 2 dell'interruttore a 3 posizioni e
aggiungere la morsettiera per il collegamento della manovra della valvola (4-5).
59
