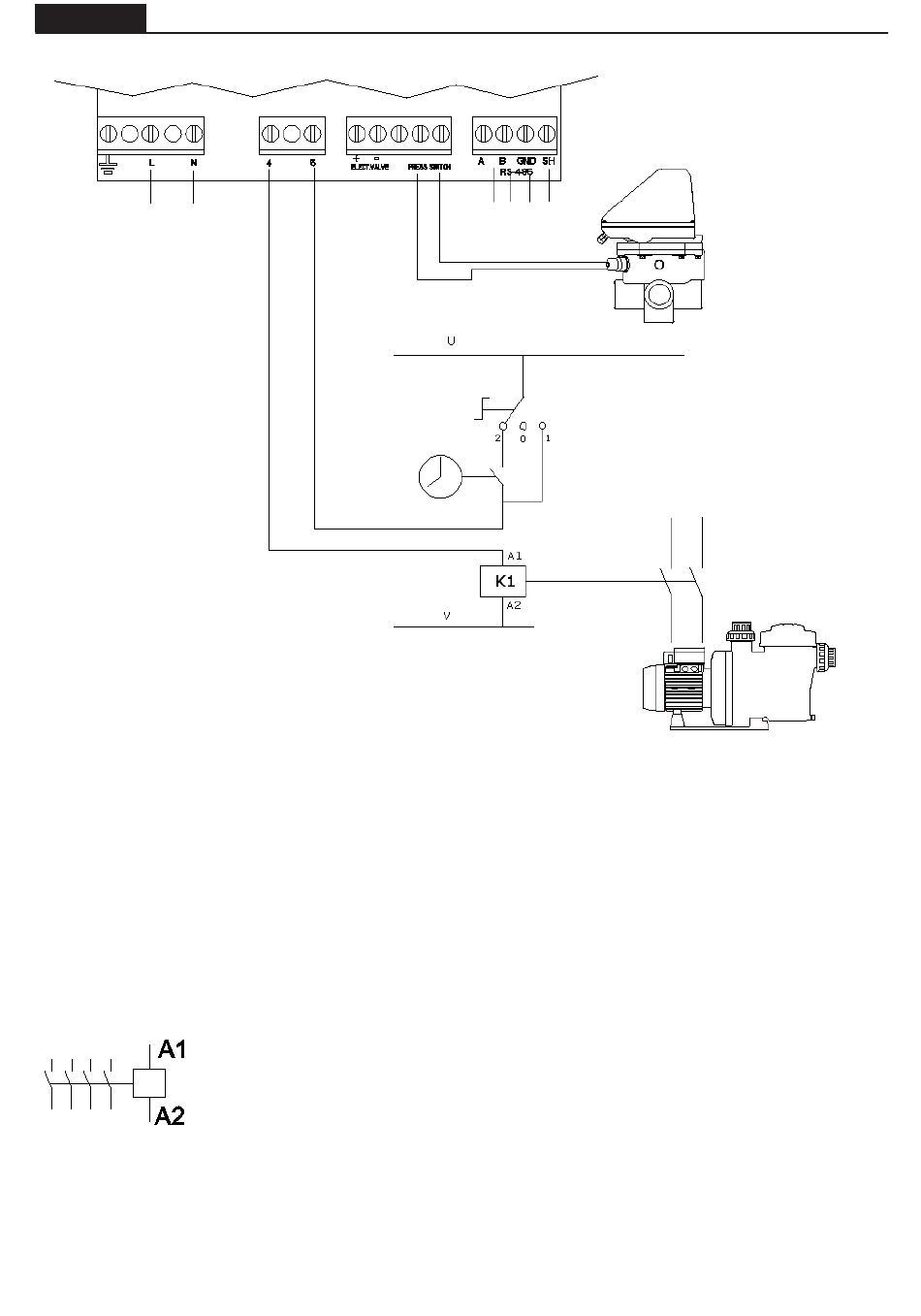

CONNEXION ELECTRIQUE ENTRE L'ARMOIRE DE COMMANDE ET LA VANNE
POWER SUPPLY
230 Vac
En cas de connexion de l'alimentation de la vanne à un circuit électrique triphasé, réaliser toujours la co-
nexión entre une phase et le neutre, jamais entre deux phases, vu qu'ainsi la tensión maximale permise
par l' é lectronique de la vanne.
Le circuit de commande (par exemple la bobine du contacteur de la pompe de filtration) est alimenté à
U et V dans ce schéma.
U et V peuvent être courant alternatif (AC) où U est Line et V est Neutre, ou courant continu
(CC), où U est Vdc et V GND.
Tension maximale = 230 V.
A1 / A2 sont les bornes de connexion de la bobine du contacteur de la pompe de
filtration. La fiche J10 de la vanne de sélection doit systématiquement être raccor-
dée à la connexion A1 de la bobine du contacteur. La prise J10 (4-5) de la vanne de
sélection doit toujours être branchée à la connexion A1 de la bobine du contacteur.
Il faut s'assurer que la ligne de manœuvre du contacteur qui se connecte en série
à la vanne ne soit en aucun cas partagée avec l'alimentation d'un autre dispositif,
et que, en aucun cas l'intensité sur la ligne de manœuvre n' e xcède les 400 mA.
L' o mission de ce point peut supposer le dommage irréversible de l' é quipement.
S'il est nécessaire de connecter un autre élément qui doit s'activer en même temps
que la pompe, il est conseillé d'utiliser un contact auxiliaire du contacteur de la
pompe.
COMMUNICATION
PROTOCOL MODBUS
COMMUTATEUR DE
PRESSION
TIMER
Bobine du contacteur de la
pompe de filtration
26
Interrupteur à 3 positions:
2 AUTOMATIC (TIMER)
0 STOP
1 MANUAL
CONTACTEUR
POMPE
