ESPAÑOL
4. FUNCIONAMIENTO Y PROGRAMACIÓN.

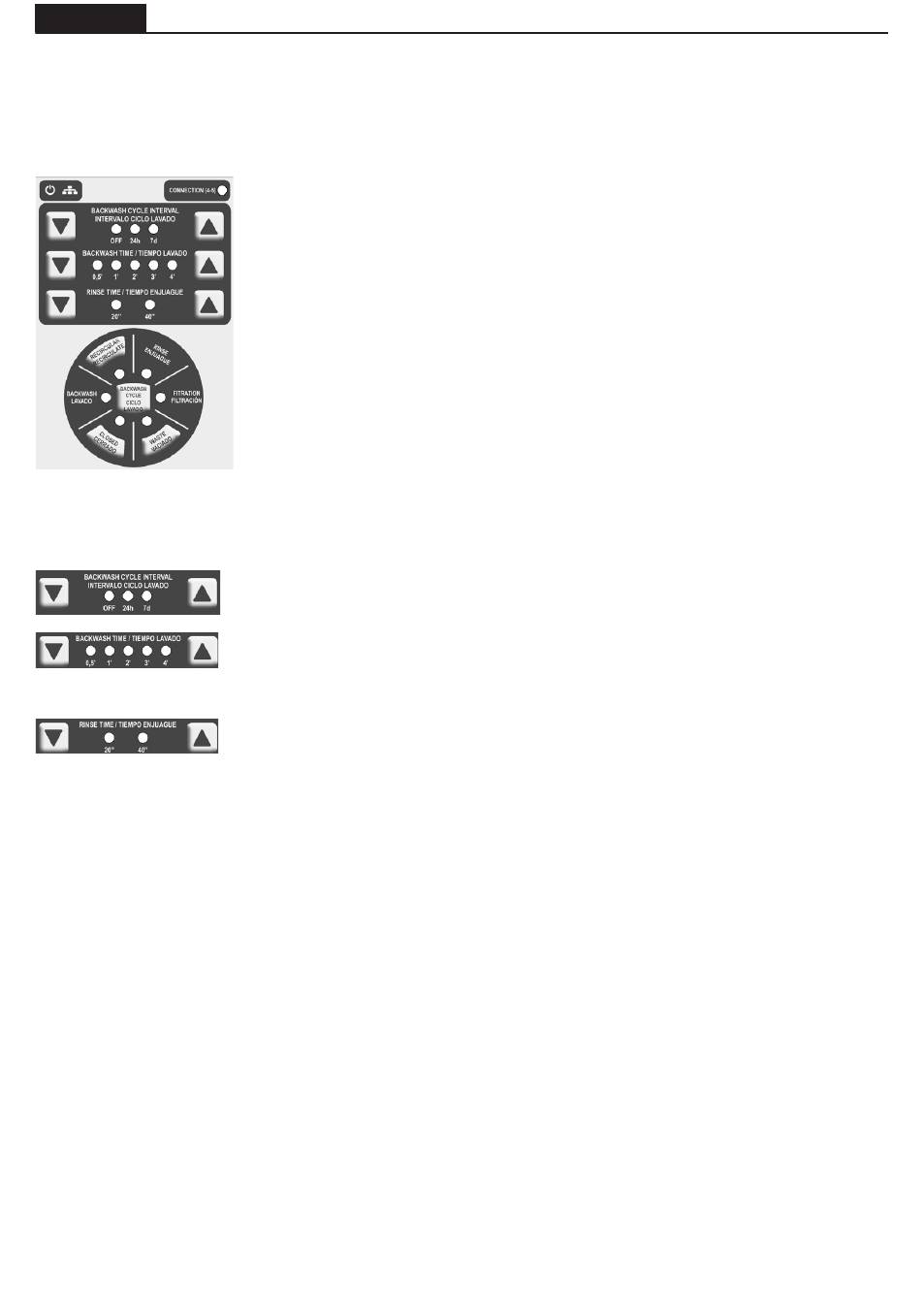

4.1 CARÁTULA DE MANDO.
La válvula lleva incorporada en la tapa del módulo electrónico una carátula con pulsadores y LEDs indicativos
de la función que está realizando.
Los LEDs de la rueda corresponden a la posición en que se encuentra la válvula. Además, indican con una
intermitencia corta si la válvula se mueve a esa posición y con una intermitencia larga si ha quedado en
memoria el programa al acabar el tiempo de filtración.
En caso de corte del suministro eléctrico, los tiempos programados de lavado y enjuague quedarán
memorizados en la válvula hasta que la válvula vuelva a tener alimentación.
4.2 CICLO DE LAVADO
4.2.1 Lavado por temporización del ciclo de lavado
El intervalo de ciclo de lavado del teclado permite realizar un ciclo de lavado y enjuague una vez pasado
el tiempo programado, de 24h o de 7 días.
El contador se reiniciará cuando:
- Se finaliza el lavado programado por tiempo.
- Se finaliza un lavado por presión.
- Se finaliza un lavado mediante pulsador.
- Se conecta la alimentación o vuelve después de una caída de tensión
En posición "OFF", los lavados se harán únicamente por activación del presostato.
4.2.2 Lavado por pulsador
El pulsador permite iniciar una rutina de lavado del filtro (lavado + enjuague) sin tener que manipular el
presostato ni la válvula de retorno. La válvula debe estar correctamente conectada al armario eléctrico y
el programa de filtración del temporizador activado.
Alimentación: LED que indica que la conexión de alimentación de la válvula se
ha realizado correctamente.
Comunicación por MODBUS: En caso de conexión por MODBUS, indica cuando
se envían o se reciben datos.
Connection (4-5): LED que indica que el solenoide del contactor está activo y
que por tanto la bomba está en marcha.
Pulsador Ciclo Lavado: Pulsador para activar el programa de lavado + enjuague.
Pulsador Vaciado: Pulsador para activar la función de vaciado.
Pulsador para Recircular: Pulsador para activar la función de recirculación y
que indica que la función está en proceso.
Pulsador de Cerrado: Pulsador para mover la válvula a posición cerrado.
Intervalo ciclo lavado: es posible programar un lavado diario (cada 24h), semanal
(7 días) o bien desactivarlo (OFF).
Tiempo de lavado: los pulsadores sirven para aumentar o disminuir el tiempo de
lavado y la activación de uno de los LED indica los minutos de lavado programado.
El parpadeo indica que la función está en proceso.
Tiempo de enjuague: los pulsadores sirven para aumentar o disminuir el tiempo
de enjuague y la activación de uno de los LEDs indica los segundos de enjuague
programado. El parpadeo indica que la función está en proceso.
