4. FONCTIONNEMENT ET PROGRAMMATION.

4.1 TABLEAU DE COMMANDE

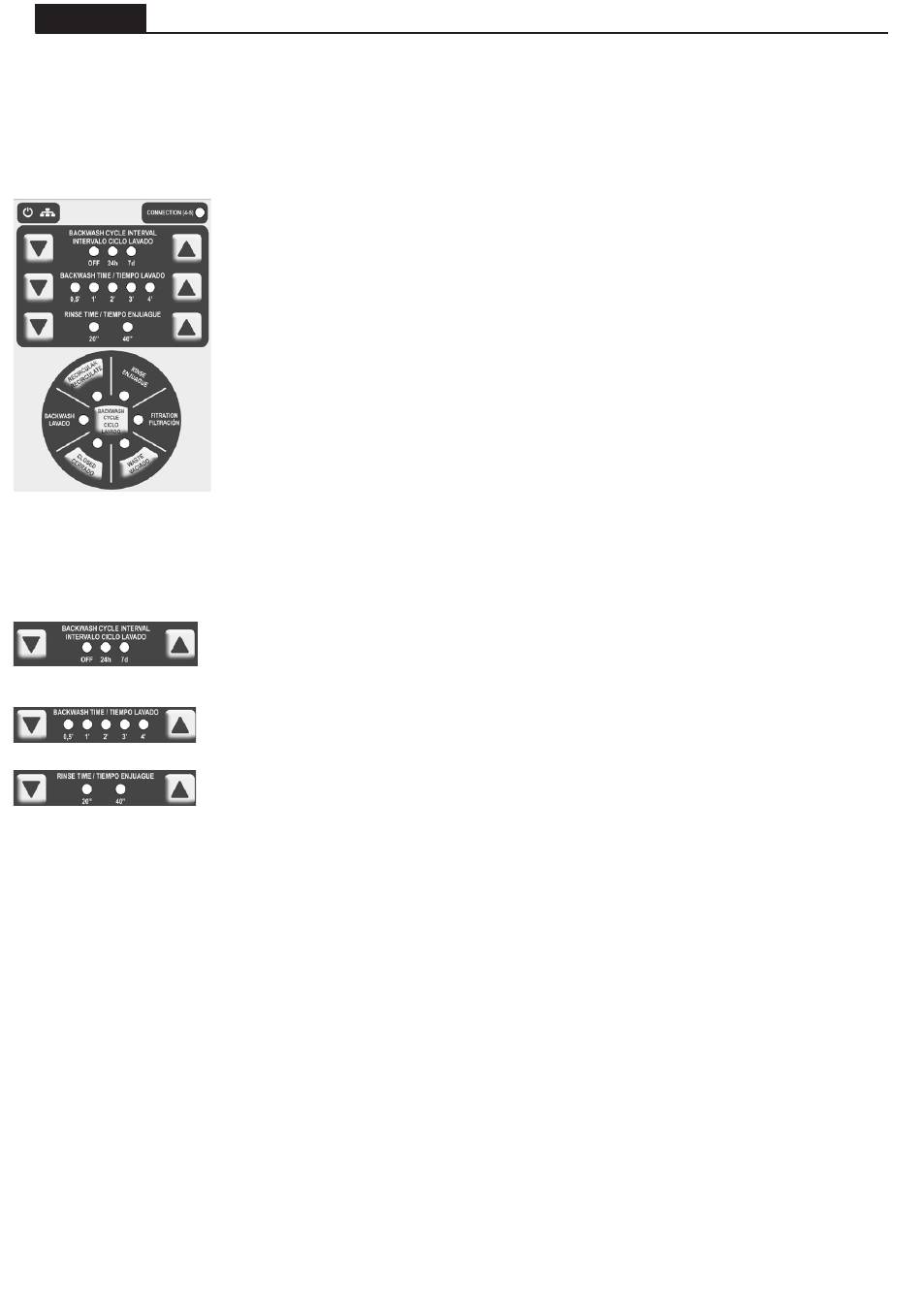

La valve est équipée, sous le couvercle du module électronique, d'un tableau avec des boutons poussoirs
et des voyants indiquant le fonctionnement en cours de la machine.
Les LEDs de la roue correspondent à la position dans laquelle se trouve la vanne. En plus, ils indiquent par
le biais de clignotement si la vanne se déplace vers cette position et à travers un clignotement long si le
programme de fin de temps de filtrage est resté en mémoire.
Intervalle cycle lavage + rinçage qui indique que la fonction est en cours. Le LED
aussi : indique l'activation du pressostat et s'il est possible de programmer un lavage
quotidien (à chaque 24h), hebdomadaire (7 jours) ou bien le désactiver (OFF).
Temps de lavage: bouton-poussoir pour augmenter ou réduire le temps de lavage
et l'activation d'un des LED indique les minutes du lavage programmé.
Temps de rinçage: les boutons-poussoir servent à augmenter ou à réduire le temps
de rinçage et l'activation d'un des LED indique les secondes du rinçage programmé.
Dans le cas d'une coupure de l'alimentation électronique, les temps programmés de lavage et de rinçage
restent mémorisés dans la vanne jusqu'à ce que la vanne reçoive de nouveau une alimentation.

4.2 CYCLE DE LAVAGE

4.2.1 Lavage par temporisation du cycle de lavage

L'intervalle du cycle de lavage du clavier permet de réaliser un cycle de lavage et rinçage une fois passé le
temps de la programmation, de 24h ou de 7 jours.
Le compteur de nettoyage se remet à zéro lorsque :
- Le nettoyage programmé est terminé.
- Un nettoyage sous pression est terminé.
- Un lavage est finalisé au moyen du bouton-poussoir.
- L'alimentation est connectée ou le courant revient après une chute de tension.
En position «OFF», les nettoyages se font uniquement sous pression.
4.2.2 Lavage par bouton-poussoir
Le bouton-pressoir permet de démarrer une routine de lavage du filtre (lavage + rinçage) san savoir
à manipuler le pressostat ni la vanne de retour. La vanne doit être correctement reliée à l'armoire de
commande et le programme de filtrage du temporisateur doit être activé.
Alimentation : LED qui indique que la connexion de l'alimentation de la vanne a
été réalisée correctement.
Communication par MODBUS : En cas de connexion par MODBUS, indique quand
les données sont envoyées ou reçues.
Connection (4-5) : LED qui indique que le solénoïde du contacteur est actif et que,
donc, la pompe est en marche.
Bouton-poussoir cycle lavage : Bouton-poussoir pour activer le programme de
lavage + rinçage.
Bouton-poussoir drainage : Bouton-poussoir pour activer la fonction de drainage
et qui indique que la fonction est en cours.
Bouton-poussoir pour recirculation : Bouton-.poussoir pour activer la fonction
de recirculation et qui indique que la fonction est en cours.
Bouton fermeture : Bouton pour activer/déplacer la vanne vers la position fermée.
