2.4 FUSIBLE.

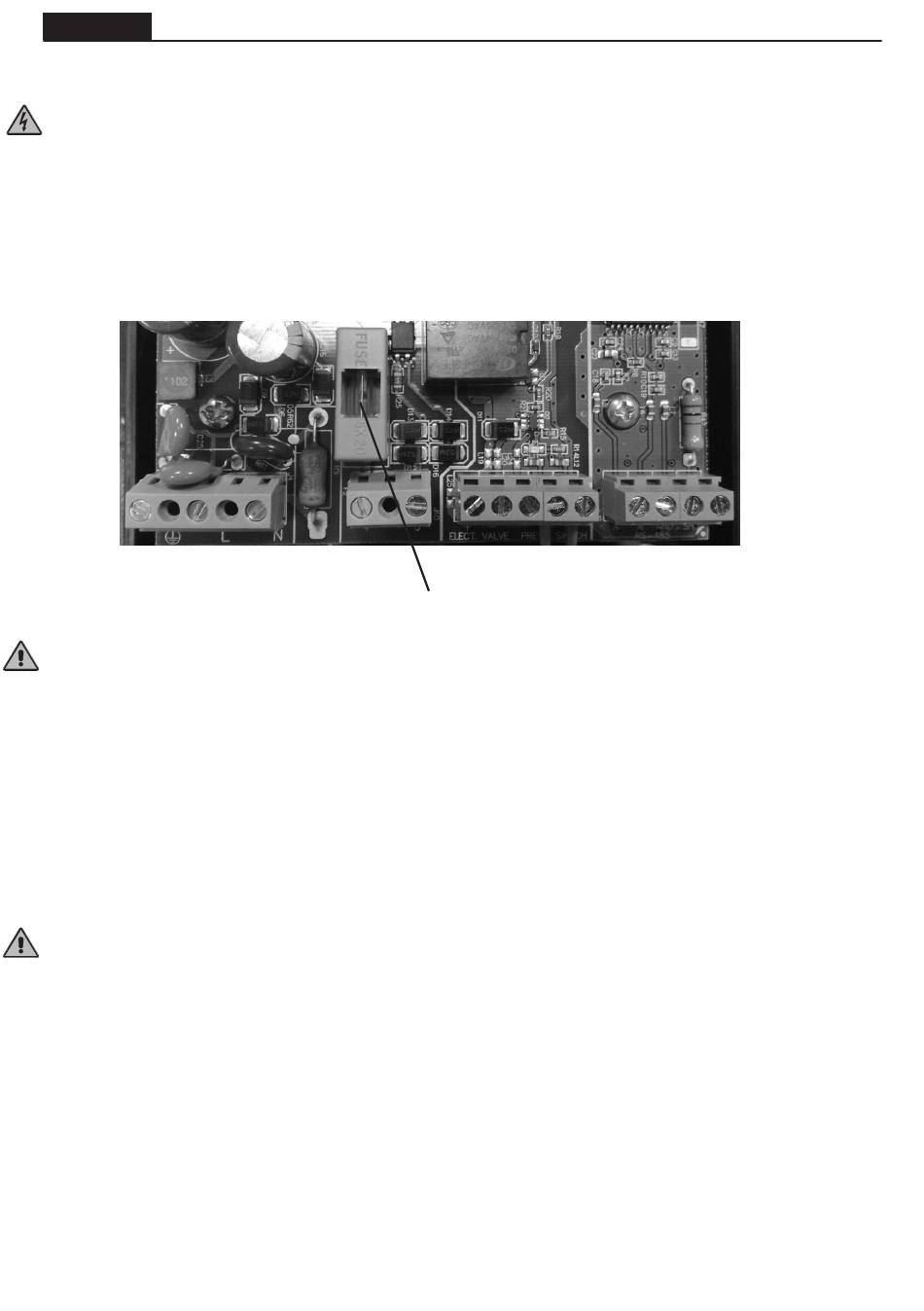

La placa electrónica de la válvula incluye un fusible de seguridad para evitar que la conexión J10 (terminales
4 y 5) de la placa electrónica se dañe.
Como se especifica en el punto anterior, en el caso de realizar una conexión incorrecta y conectar otros
elementos que aumenten el consumo de la conexión del solenoide del contactor de la bomba a la válvula,
se pueden producir defectos de funcionamiento.
Para evitarlos, un fusible evita que el consumo de este conductor supere los 0,4 A. En el caso que el fusible
esté fundido, revisar la instalación eléctrica de manera que se cumpla lo especificado en el esquema eléctrico
antes de cambiar el fusible por uno nuevo con las mismas especificaciones.
2.5 AJUSTE DEL PRESOSTATO.
Utilizar el manómetro del filtro o de la válvula como referencia para la lectura de presión. Proceder como
sigue:
1º Apretar el tornillo (1) del presostato (ANEXO 1 - Fig. 1) hasta enrasar con la pieza negra (no es necesario
apretar a fondo).
2º Con la bomba en marcha, cerrar la válvula de retorno a piscina hasta que se pueda leer en el manómetro
la presión máxima a la cual se desea que trabaje el equipo. Este es el valor de presión a la que la válvula
iniciará el proceso de lavado y enjuagado del filtro.
3º Aflojar lentamente el tornillo (1) (ANEXO 1 - Fig. 1) del presostato hasta que se encienda el LED verde
del pulsador de lavado de la carátula de mando (ver capítulo 4.1 del presente manual). Transcurridos
20 segundos aproximadamente, se parará la bomba e iniciará la rutina de lavado.
4º IMPORTANTE abrir la válvula de retorno a piscina.
Para poder realizar el ajuste correctamente es necesario que el retorno a piscina disponga de una
válvula de bola.
2.6 SEGURIDAD DE VACIADO.
La válvula va preparada para poder instalar una electro-válvula en el circuito de desagüe.
Se recomienda su utilización para evitar pérdidas de agua en caso de que falle la conexión eléctrica y la
válvula quedara en una posición en la cual pudiera vaciarse la piscina.
La electro-válvula a utilizar debe tener una apertura de presión de bomba lo más baja posible, máxima de
40 a 50 kPa (0,4 a 0,5 bar). La tensión del solenoide debe ser de 24 Vac (Ver ANEXO 1 - Fig. 9).
F 400mA L 250 V
