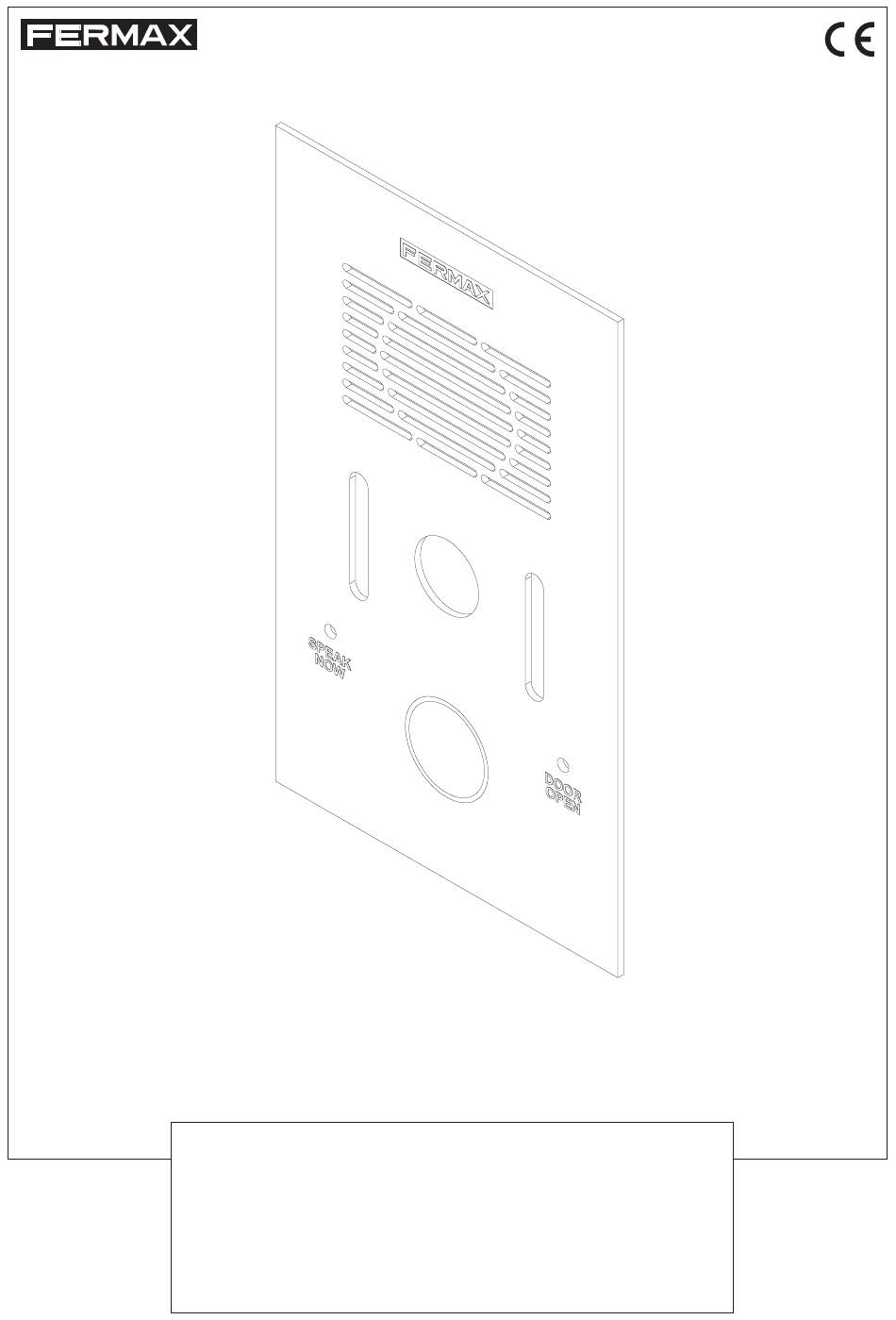

- Page 1 KIT VIDEO 1 LINEA MARINE DDA MARINE DDA 1-LINE VIDEO KIT KIT VIDÉO 1 LIGNE MARINE DDA VIDEOSET MARINE DDA 1 LEITUNG KIT VÍDEO DE 1 LINHA MARINE DDA...
- Page 2 Kit VIDEO MARINE Kit VIDEO MARINE «KIT VIDEO MARINE DDA 1 LINEA» «MARINE DDA 1-LINE VIDEO KIT» « KIT VIDÉO MARINE DDA 1 LIGNE» «VIDEOSET MARINE DDA 1 LEITUNG» «KIT VÍDEO MARINE DDA DE 1 LINHA» - Kit 1 Línea...
-
Page 3: Table Of Contents
Kit VIDEO MARINE Kit VIDEO MARINE INDICE - INDEX - SOMMAIRE SECCION I - MANUAL DEL INSTALADOR ..............5 Instalación del Alimentador ................6 Instalación de la placa de calle ..............6 Ajustes finales de placa ................. 8 Instalación del monitor ................... 9 Programación del monitor ................ - Page 4 Kit VIDEO MARINE Kit VIDEO MARINE INHALT - INDICE TEIL I - INSTALLATIONSANLEITUNG ................. 5 Installation des Netzgeräts ................6 Installation der Türstation ................6 Abschließende Einstellungen der Türstation ..........8 Installation des Monitors ................9 Programmierung des Monitors ..............9 Interne Vorverkabelung der Türstation ............
-
Page 5: Seccion I - Manual Del Instalador
Kit VIDEO MARINE Kit VIDEO MARINE Sección I - Manual del Instalador Section I - Installer’s Manual Section I - Manuel d’installation Teil I - Installationsanleitung Secção I - Manual do instalador Pag 5... -
Page 6: Instalación Del Alimentador
Kit VIDEO MARINE Kit VIDEO MARINE INSTALACIÓN DEL ALIMENTADOR - POWER SUPPLY INSTALLATION - INSTALLATION DE L’ALIMENTATION - INSTALLATION DES NETZGERÄTS - INSTALAÇÃO DO TRANSFORMADOR Instalación en carril DIN - DIN rail Installation Fijación con tornillos - Fixing with screws Installation sur rail DIN - DIN-Schiene Installation Fixation au moyen de vis - Befestigung Instalação em carril DIN... - Page 7 Kit VIDEO MARINE Kit VIDEO MARINE 10º 10º 10º 10º Acosejamos sellar la placa con un cordón de silicona para asegurar una mejor estanqueidad de ésta. We advise you to seal the panel with silicon to ensure watertightness. Nous vous conseillons de fixer la platine à l’aide d’un joint de silicone afin d’en garantir la parfaite étanchéité.
-
Page 8: Ajustes Finales De Placa
Kit VIDEO MARINE Kit VIDEO MARINE AJUSTES DE LA PLACA - PANEL ADJUSTMENT - RÉGLAGES DE LA PLATINE - EINSTELLUNGEN DER TÜRSTATION - AJUSTES DA PLACA - Ajuste audio - Adjust the audio - Réglez le volume - Audioeinstellung - Ajuste o áudio EXT. -
Page 9: Instalación Del Monitor
Kit VIDEO MARINE Kit VIDEO MARINE INSTALACIÓN DEL MONITOR - MONITOR INSTALLATION - INSTALLATION DU MONITEUR BEFESTIGUNG DES MONITORS - INSTALAÇÃO DO MONITOR Montaje - Assembly - Montage - Einbau - Montagem Desmontaje - Disassembly - Démontage - Ansbau - Desmontagem 90º... -
Page 10: Precableado Interno De La Placa
Kit VIDEO MARINE Kit VIDEO MARINE PRECABLEADO INTERNO DE LA PLACA MARINE DDA - INTERNAL PRE-CABLING OF THE PANEL - PRÉCÂBLAGE INTERNE DE LA PLATINE - INTERNE VORVERKABELUNG DER TÜRSTATION - PRÉ-CABLEGEM INTERNA DA PLACA Código de Colour code Code Farbenkode Código de DOOR... -
Page 11: Esquemas De Cableado
Kit VIDEO MARINE Kit VIDEO MARINE ESQUEMA DE CABLEADO - WIRING DIAGRAM - SCHEMA DE CABLAGE VERKABELUNGSSCHEMA - ESQUEMA DE CABLAGEM Kit de 1 Línea con ABREPUERTAS DE ALTERNA - 1-Line Kit with AC DOOR OPENER - Kit 1 ligne avec GÂCHE ÉLECTRIQUE À... -
Page 12: Ampliaciones
Kit VIDEO MARINE Kit VIDEO MARINE AMPLIACIONES - ENLARGEMENTS - EXTENSIONS - ERWEITERUNGEN - AMPLIAÇÕES Kits de 1 LÍNEA: el equipamiento básico por vivienda puede ser ampliado con 2 teléfonos o 1 monitor adicional sin necesidad de añadir fuentes de alimentación. 1 WAY Kit: the basic home equipment can be expanded with 2 telephones or 1 monitor without adding a second power supply. -
Page 13: Características Técnicas
Kit VIDEO MARINE Kit VIDEO MARINE CARACTERÍSTICAS TÉCNICAS - TECHNICAL FEATURES - CARACTERISTIQUES TECHNIQUES - TECHNISCHE EIGENSCHAFTEN - CARACTERÍSTICAS TÉCNICAS Alimentación - Power Supply - Alimentation - Stromversorgung - Alimentação 18 Vdc Consumo - Consumption - Consommation - Stromverbrauch - Consumo 40 mA en reposo - in standby - au repos - Im Bereitschaftsmodus - em repouso 250 mA... - Page 14 Kit VIDEO MARINE Kit VIDEO MARINE Pag 14...
-
Page 15: Anexo
Kit VIDEO MARINE Kit VIDEO MARINE Anexo Attachment Annexe Anhang Apêndice Pag 15... -
Page 16: Tabla De Incidencias Y Soluciones
Kit VIDEO MARINE Kit VIDEO MARINE TABLA INCIDENCIAS Y SOLUCIONES SINTOMA PUNTOS A VERIFICAR - Sección del negativo. Aumentar. - Distancia entre placa y monitor. Aumentar sección o • No entra en programación. añadir fuente adicional. • Autoencendido no funciona. - Ubicación del alimentador. -
Page 17: Table Of Incidents And Solutions
Kit VIDEO MARINE Kit VIDEO MARINE EVENTS AND SOLUTIONS TABLE SYMPTOM POINTS BE CHECKED - Negative wire cross-section. Increase. - Distance between panel and monitor. Increase cross-section • It does not enter programming or add additional power supplies. mode. - Power supply position. Maximum distance to panel: 30 metres. •... -
Page 18: Tableau De Dépannage
Kit VIDEO MARINE Kit VIDEO MARINE TABLEAU DE DÉPANNAGE SYMPTOME POINTS A VERIFIER - Section du fil négatif. Augmenter section. - Distance entre la platine et le moniteur. Augmenter la section • Pas de programmation possible. ou ajouter une alimentation supplémentaire. •... -
Page 19: Ereignistabelle Und Lösungen
Kit VIDEO MARINE Kit VIDEO MARINE EREIGNISTABELLE UND LÖSUNGEN SYMPTOM ZU PRÜFENDE PUNKTE - Querschnitt des Minuskabels vergrössern. - Abstand zwischen Türstation und Monitor. Erhöhen Sie den • Kein Zugang in den Programmier- Querschnitt oder installieren Sie ein zusätzliches Netzgerät. modus. - Page 20 Kit VIDEO MARINE Kit VIDEO MARINE TABELA DE INCIDÊNCIAS E SOLUÇÕES SINTOMA PONTOS A VERIFICAR - Secção do negativo. Aumentar. - Distância entre placa e monitor. Aumentar secção ou • Não entra em programação. acrescentar fonte adicional. • A ligação automática não funciona. - Localização do alimentador Distância máxima à...
-
