RSHG
UK Read and save these instructions!
Lesen Sie diese Anleitung und bewahren sie sie auf!
DE
UK
DE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RSHG and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Exodraft RSHG

Summary of Contents for Exodraft RSHG

  • Page 1 RSHG UK Read and save these instructions! Lesen Sie diese Anleitung und bewahren sie sie auf!

  • Page 2: Table Of Contents

    3000126-RSHG-UK-DE 20200204 UK – Product information ..........3 Construction and design .

  • Page 3: Product Information

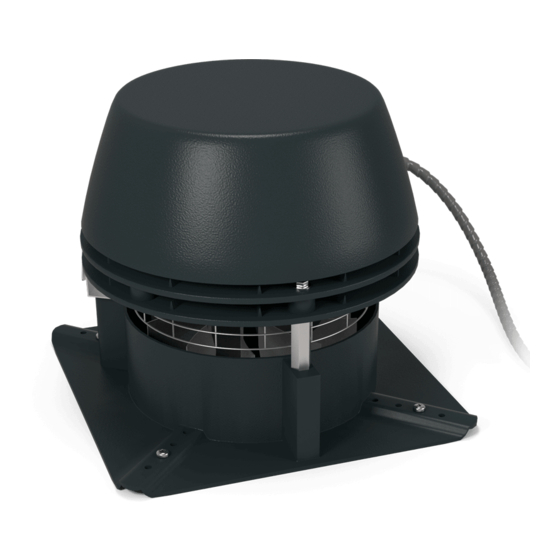

    3000126-RSHG-UK-DE 20200204 UK – Product information The exodraft Chimney Fan type RSHG is used as part of the fail-safe flue system for open flued gas appliances, such as stoves and domestic boliers. The RSHG gives a horisontal discharge of the flue gases.

  • Page 4: Installation Instructions

    • UK 3000126-RSHG-UK-DE 20200204 Installation instructions Before fitting onto a chimney If ... then ... the fan is to be mounted onto a brick chimney the chimney must have location brackets – see below the fan is to be mounted onto a steel chimney...
  • Page 5 UK • 3000126-RSHG-UK-DE 20200204 Before fitting onto a steel chimney Step Action A flange (C) is used, fitted so that the spigot end sits inside the chimney (D). Place the mineral wool mat (B) on the flange (D) and cut a hole in the mineral wool mat (the hole being the same diameter as the flange hole).
  • Page 6 • UK 3000126-RSHG-UK-DE 20200204 Step Action Mount the safety wire in the chimney (1). Use the supplied screw and rawl-plug in brick chimney and the self-cutting screw in steel chimney. Then mount the wire through the hole in the base plate and into the wire lock.

  • Page 7: Wiring

    The isolation switch must comply with national wiring standards. The isolation switch must be ordered separately, as it is not part of the standard exodraft chimney fan delivery. *Please refer to Machine Directive (2006/42/EF/-EEC/-EWG/-CEE) – Appendix 1 item 1.6.3 “Separation of the sources of energy.

  • Page 8: Service And Cleaning

    Technical specifications The sound level is below 67 dB at a distance greater than one metre away from the RSHG fan when it is correctly fitted. Further information is available in the catalogue. The flue gases must not exceed 200 °C Warranty exodraft provides a two-year factory warranty on its chimney fans, valid from invoice date.

  • Page 9: Produktinformationen

    3000126-RSHG-UK-DE 20200204 DE - Produktinformationen Der exodraft Abgasventilatoren Typ RSHG wird als Teil ausfallsicherer Abgasanlagen für offene Gasgeräte, wie Kaminöfen und Kessel, verwendet. Der RSHG erzeugt eine horizontale Rauchgasableitung. Max. 200 °C. Alle Installationen müssen in Übereinstimmung mit national gültigen Gesetzen und Vorschriften durch Fachpersonal durchgeführt werd...

  • Page 10: Installationsanleitung

    • DE 3000126-RSHG-UK-DE 20200204 Installationsanleitung Vor dem Einbau in einen Schornstein Wenn ... Dann ... der Lüfter auf einem gemauerten Schornstein müssen die Fixierklammern für den Schornstein montiert werden soll verwendet werden - siehe unten der Lüfter auf einem Stahl-Schornstein montiert...
  • Page 11 DE • 3000126-RSHG-UK-DE 20200204 Schritt Aktion Justieren Sie den Abstand zwischen den Fixierklammern, um sie dem Innendurchmesser des Schornsteins anzupassen, und ziehen Sie dann die Muttern fest. Beachten Sie, dass etwa 2 bis 4 mm Abstand zwischen den Klammern und dem Schornstein bleiben sollte, um Vibrationsübertragungen zwischen dem Gebläse...
  • Page 12 • DE 3000126-RSHG-UK-DE 20200204 Schritt Aktion Befestigen Sie den Sicherheitsdraht am Schornstein (1). Dann montieren Sie den Draht durch das Loch in der Grundplatte und in den Quetschverbinder hinein. Ziehen Sie den Sicherheitsdraht leicht straff und sichern Sie das Kabelschloss (2), damit der Abgasventilator beim Öffnen für Wartungs- und Reinigungszwecke gesichert...

  • Page 13: Verdrahtung

    In Übereinstimmung mit den Bestimmungen der EU-Maschinenrichtlinien* ein Abgasventilator immer durch einen Reparaturschalter in unmittelbarer Nähe stromlos zu schalten sein. Der Reparaturschalter muss separat bestellt werden, da er nicht Teil des Standart-exodraft- Abgasventilatoren-Paketes ist. *Bitte beachten Sie Maschinenrichtlinie (2006/42/EF/-EEC/-EWG/-CEE) - Anhang 1, Punkt 1.6.3: "Trennung von Energiequellen".

  • Page 14: Wartung Und Reinigung

    Wichtiger Hinweis Die Abgastemperatur darf 200 °C nicht übersteigen. Garantie exodraft bietet eine zweijährige Werksgarantie auf seine Abgasventilatoren, gültig ab Rechnungsdatum. exodraft-Abgasventilatoren müssen von qualifiziertem Personal installiert werden. exodraft behält sich das Recht vor, diese Hinweise ohne vorherige Ankündigung zu ändern...

  • Page 15: Declaration Of Conformity

    3000126-RSHG-UK-DE 20200204 Declaration of Conformity Declaration of Conformity DK: EU-Overensstemmelseserklæring NL: EU-Conformiteits verklaring GB: Declaration of Conformity SE: EU-Överensstämmelsedeklaration DE: EU-Konformitätserklärung EU-Vaatimustenmukaisuusvakuutus FR: Déclaration de conformité de l’Union Européenne IS: ESS-Samræmisstaðfesting NO: EU-Samsvarserklæring Dichiarazione di Conformità Unione Europea exodraft a/s C.F.
