Summary of Contents for Exodraft RSG125

  • Page 1 RSG/RSGC UK Read and save these instructions! NO Lese og lagre disse instruksjonene! SE Läs och spara dessa instruktioner!
  • Page 2: Table Of Contents

    3001147 RSG-RSGC NO SE UK 150114 UK – Product information ..........3 System description .
  • Page 3: Uk - Product Information

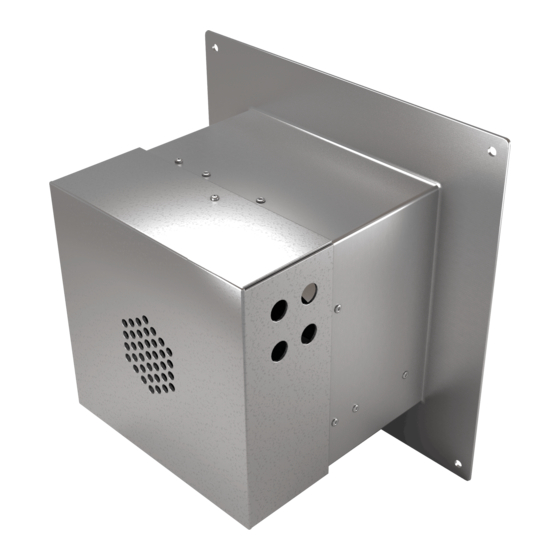

    RSG/RSGC The exodraft RSG type fan is used as part of the fail-safe flue system for open flued gas appliances, such as stoves and domestic boliers. The RSGC type fan is used as part of a fail-safe flue system for closed appliances such as cookers and oil-fired and gas-fired boilers.
  • Page 4 • UK 3001147 RSG-RSGC NO SE UK 150114 Silencer A silencer type SLR can be supplied as an accessory. The silencer is round and has a length of 280 mm. Its outer housing is made of galvanised sheet metal, insulated by mineral wool to a thickness of 50 mm with a perforated inner steel sleeve.
  • Page 5: Mechanical Assembly

    Use this centre to make cutting lines for the flue pipe or silencer using dimensions for fan RSG125, 150 or 200 as applicable. The hole through the wall should provide minimum 5 mm clearance between the wall and the flue pipe or silencer. Drill and cut through the internal and the external wall.
  • Page 6: Installation Of The Fan

    • UK 3001147 RSG-RSGC NO SE UK 150114 If the silencer is longer ..than the wall, unscrew the four retaining screws on the inlet side of the silencer. Lift off the inlet plate. Cut the outer and inner pipe so the length fits the wall thickness. Trim off excess mineral wool insulation and mount the inlet plate.
  • Page 7 UK • 3001147 RSG-RSGC NO SE UK 150114 Only RSGC The long copper tube must be piped into the room where the gas or oil appliance is situated to sense the reference pressure in the room. The length of the tube can be extended if necessary.
  • Page 8: Wiring

    The fan is variably adjustable. All exodraft fans require extra safeguards in accordance with power current regulations. For further details, please see guidelines for the exodraft control units.The diagrams shows the connection of the 6-core cable in the terminal box on the motor.
  • Page 9: Spillage Test And Adjustment Of The Pressure Differential Switch

    In accordance with the provisions of the EU Machinery Directive* a chimney fan must always have an isolation switch fitted. The isolation switch must comply with national wiring standards. The isolation switch must be ordered separately, as it is not part of the standard exodraft chimney fan delivery.
  • Page 10: Maintenance

    CORGI on 0870 401 2300 or by accessing the website at www.trustcorgi.com. Warranty The exodraft RSG/C is provided with a two-year warranty. The fan must be installed by competent personnel and must be used and serviced strictly in accordance with the installation instructions supplied.
  • Page 11: No - Produkt Informasjon

    Beskrivelse RSG/RSGC exodraft røyksuger type RSG brukes som del av et failsafe-avtrekkssystem for gassapparater med åpne røykkanaler som f.eks. gassovner og gasskjeler i private boliger. RSGC røyksuger brukes som del av et failsafe-avtrekkssystem for gassapparater med lukkede røykkanaler som f.eks. visse komfyrer og olje- og gassfyrte varmtvannskjeler.
  • Page 12 • NO 3001147 RSG-RSGC NO SE UK 150114 Lyddemper En lyddemper av typen SLR kan leveres som tilbehør. Lyddemperen har rundt tverrsnitt og er 280 mm lang. Lyddemperhuset er laget i galvanisert metallplate utvendig, isolert med 50 mm mineralullplate med en perforert indre hylse. TYPE innven- innvendig...
  • Page 13: Montering

    Bruk senterpunktet til å merke opp skjærelinjer for røykgasskanalen eller lyddemperen for hhv. røyksuger RSG125, 150 eller 200. Hullet gjennom veggen skal ha en minimumsklaring på 5 mm mellom veggen og avtrekkskanalen eller lyddemperen. Bor og skjær gjennom inner- og ytterveggen.
  • Page 14: Installasjon Av Røyksugeren

    • NO 3001147 RSG-RSGC NO SE UK 150114 Hvis lyddemperen er lengre ... … enn veggen er tykk, skru ut de fire holdeskruene på innløpssiden av lyddemperen. Ta av innløpsplaten. Skjær av inner- og ytterrøret slik at lengden passer til veggtykkelsen. Skjær av overskytende mineralullsisolering og monter innløpsplaten.
  • Page 15 NO • 3001147 RSG-RSGC NO SE UK 150114 Bare RSGC Det lange kobberrøret skal føres inn i rommet hvor gass- eller oljeapparatet er plassert, for å måle referansetrykker i rommet. Røret på kan forlenges om nødvendig. RSG for skorstein med hatt Det må...
  • Page 16: Elektrisk Tilkobling

    3001147 RSG-RSGC NO SE UK 150114 Elektrisk tilkobling Røyksugeren er trinnløst justerbar. Alle reyksugere krever ekstrabeskyttelse iht. sterkstrømsreglementet. Se retningslinjene for exodraft styreenheter for nærmere opplysninger. Koblingsskjemaene viser tilkoblingen av den 6-polede forsyningsledningen til motorens klemmekasse. exodraft motor Grundfos motor...
  • Page 17: Lekkasjetest Og Justering Av Pressostaten

    • være låsbar eller plasseres synlig i nærheten av røyksugeren • kunne bryte alle poler fra matespenningen – kontaktavstand min. 3 mm i hver pol. Servicebryteren er ikke en del av exodraft-leveransen. Lekkasjetest og justering av pressostaten Testen bør utføres for å sikre at røyksugerens hastighet og pressostaten (PDS) er korrekt innstilt for det aktuelle gassapparatet.
  • Page 18: Vedlikehold

    Røyksugeren er hengslet, slik at det er lett å foreta service og vedlikehold. Garanti exodraft RSG/C er utstyrt med to års garanti. Røyksugeren må installeres av autorisert personell og må brukes og vedlikeholdes i samsvar med den medfølgende installasjonsveiledningen. Når systemet er satt i drift og sluttbrukeren har blitt instruert i hvordan det skal brukes, skal...
  • Page 19: Se - Produktinformation

    Systembeskrivning RSG/RSGC exodraft:s rökgasfläktar av typ RSG används i säkerhetssystem för öppna gassystem, som braskaminer och öppna spisar. Rökgasfläktar av typ RSGC används i säkerhetssystem för stängda eldstäder som t.ex. gasspisar och olje- eller gaseldade pannor. Alla produkter för gaseldning måste vara CE-märkta..
  • Page 20 • SE 3001147 RSG-RSGC NO SE UK 150114 Ljuddämpare Som tillbehör finns ljuddämpare av typ SLR. Ljuddämparen är rund och är 280 mm lång. Ytterhöljet är tillverkat av galvaniserad plåt, isolerat med 50 mm mineralull och med en perforerad innerhylsa av stål.
  • Page 21: Mekanisk Montering

    Använd denna mittpunkt för att markera skärlinjer för rökgasröret eller ljuddämparen med dimensionerna för fläkt RSG125, 150 eller 200 beroende på vald fläkt. Hålet genom väggen ska ha minst 5 mm spalt mellan väggen och rökgasröret eller ljuddämparen. Borra och skär genom inner- och ytterväggen.
  • Page 22: Installation Av Fläkten

    • SE 3001147 RSG-RSGC NO SE UK 150114 Om ljuddämparen är längre..än väggens tjocklek, skruvar man bort de fyra fästskruvarna på ljuddämparens ingångssida. Lyft bort ingångsplåten. Skär av ytter- och innerröret så längden passar till väggtjockleken. Skär bort överflödig mineralullsisolering och montera tillbaka ingångsplattan. Fortsätt installationen enligt nedan.
  • Page 23 SE • 3001147 RSG-RSGC NO SE UK 150114 Endast RSGC För att kunna mäta referenstrycket i rummet, måste det långa kopparröret föras in i rummet där eldstaden för gas eller olja finns. Rörets längd kan ökas om det behövs. RSG för tilltäppt skorsten En tätningsplåt ska placeras i skorstenen cirka 100 mm ovanför hålet för fläktenheten.
  • Page 24: Elanslutning

    Elanslutning Fläkten är steglöst variabel. Alla rökgasfläktar kräver extra skydd i enlighet med gällande föreskrifter för starkströmsanläggningar. För mer information, se produkthandboken för exodraft:s styrenheter. Anslutningsschemana visar hur kabelns sex ledare ansluts i motorns anslutningsdosa. exodraft motor Grundfos motor MAIN...
  • Page 25: Läckagetest Och Justering Av Pressostaten

    • kunna bryta alla polerna för matningsspänningen – kontaktavstånd minst 3 mm för varje pol. Arbetsbrytaren är ett extra tillbehör som inte ingår i leveransen från exodraft. Läckagetest och justering av pressostaten Läckagetest ska genomföras för att säkerställa att fläkthastigheten och pressostaten (PDS) har ställs in korrekt för den aktuella eldstaden.
  • Page 26: Underhåll

    När den gångjärnsupphängda fläktenheten är öppnad är det enkelt att komma åt för service och underhåll. Garanti exodraft RSG/C har två års garanti. Fläkten måste installeras av kompetent personal och ska användas och ges service i enlighet med bifogad installationshandbok. Efter att systemet är satt i drift och slutanvändaren har instruerats i användningen, ska installationshandboken lämnas till användaren.
  • Page 27: Eu Declaration Of Conformity

    -Staðfesti à eigin àbyrgð, að eftirfarandi vörur: -erklærer på eget ansvar at følgende produkter: -dichiara con la presente che i seguenti prodotti: RSG125, RSG150, RSG200, RSGC150 -som er omfattet af denne erklæring, er i overensstemmelse med -zijn vervaardigd in overeenstemming met de voorschriften uit de følgende standarder:...
  • Page 28 DK: exodraft a/s NO: exodraft a/s DE: exodraft GmbH Soonwaldstraße 6 C. F. Tietgens Boulevard 41 Fjordgløttveien 11 DE-55569 Monzingen DK-5220 Odense SØ NO-3060 Svelvik Tel: +49 (0)6751 855 599-0 Tel: +45 7010 2234 Tel: +47 3329 7062 Fax: +49 (0)6751 855 599-9...
