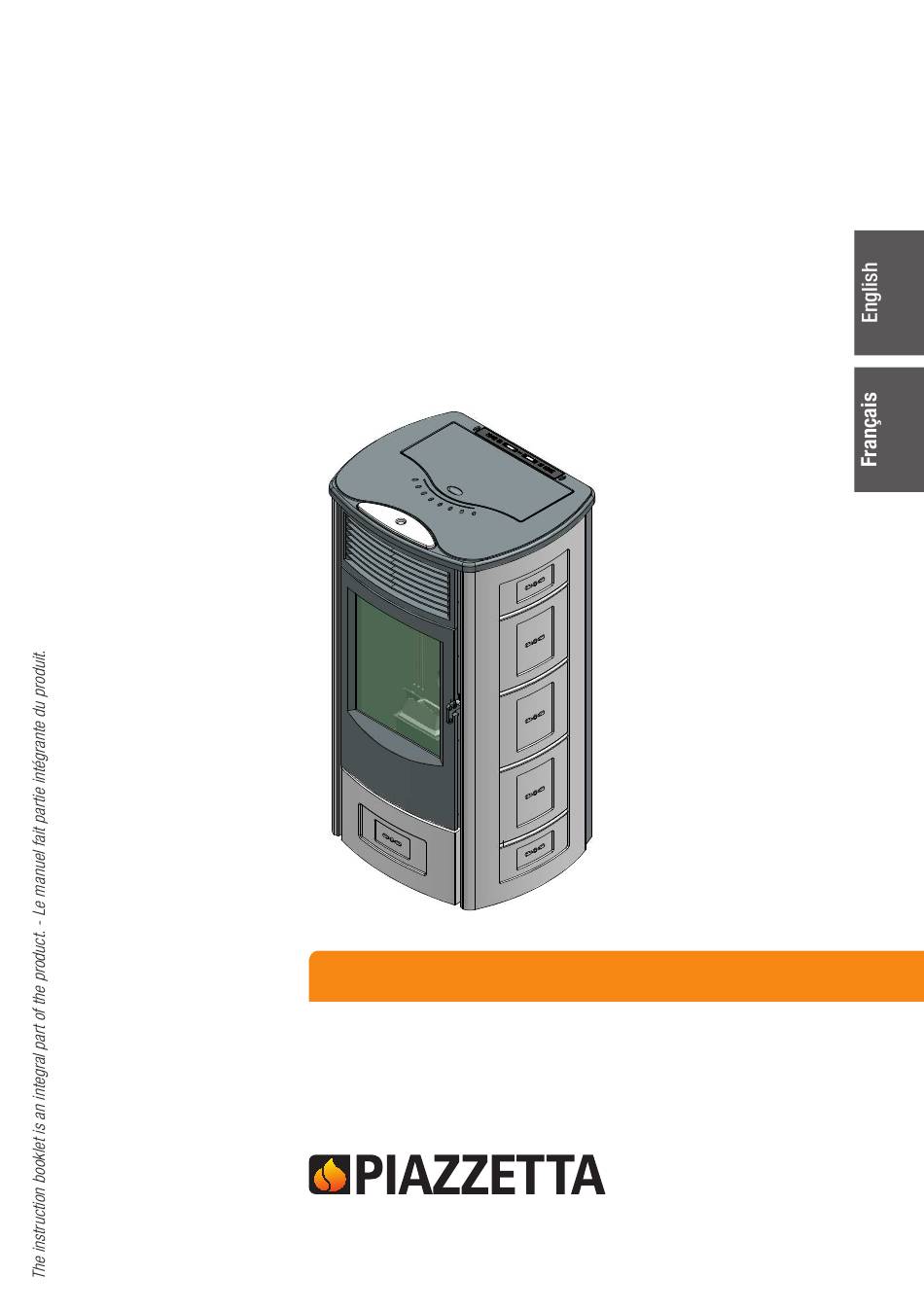

- Page 1 Cladding Revêtement SVEVA 2.0 INSTRUCTIONS FOR THE INSTALLER DT2032761-0 INSTRUCTIONS POUR L’INSTALLATEUR H07029470 / DT2001066-01...
-
Page 2: Important Instructions
Dear Customer, Thank you for having chosen one of our products, which is the result of years of experience and continuous research aimed at making a superior product in terms of safety, reliability and performance. This booklet contains information and advice for safe and efficient use of your product. DT2010001-01 IMPORTANT INSTRUCTIONS DT2010002-02... - Page 3 CONTENTS DT2010187-00 Sec. Title Page Dimensional diagrams Exploded view Preparations for installation Installation This booklet code H07029470 / DT2001066 rev. 01 - (12/2018) comprises 16 pages. H07029470 / DT2001066-01...
- Page 4 1.0 DIMENSIONS DT2011879-00 45,43" 1154 mm 14,27" 362 mm 7,07" 180 mm 2,44" 2,95" 62 mm 75 mm 1,97" 50 mm 21,17" 538 mm 25,36" 644 mm Measurements in inches (mm). DT2034075-0 H07029470 / DT2001066-01...
-
Page 5: Exploded Views
2.0 EXPLODED VIEWS DT2011880-00 DT2032770-0 Description Description Top surround 01 Front panel 03 Side panel 02 Aesthetical profile Stove 3.0 PREPARATION FOR INSTALLATION DT2010108-03 - Unpack the cladding with all its relevant parts. If carrying out installation for the first time, we advise that - Unpack the stove with all its relevant parts. - Page 6 4.0 INSTALLATION DT2011881-01 Fit the front panel [3] on the stove by inserting the two Fig. 1 threaded pins [P] through the relative holes in the side profiles and securing with the nuts [B] and washers [A] provided in the kit. (Fig. 1) DT2032771-0 Offer up the side panel [2] to the stove and insert the Fig.
-
Page 7: H07029470 / Dt2001066
Fasten the side panel [2] to the stove with the rear Fig. 4 bracket [F] using the screw [E] and washer [A] provided in the kit. (Fig. 4) Now install the other side panel, repeating the above steps in the same order. DT2032773-0 Offer up the trim [4] to the side panel [2] and fasten it Fig. - Page 8 Cher Client, Nous vous remercions d’avoir choisi l’un de nos produits. Cet appareil est le fruit d’une longue expérience et d’une recherche continue, afin d’améliorer sans cesse la sécurité, la fiabilité et les performances de nos produits. Dans ce manuel, vous trouverez toutes les informations et les conseils utiles pour pouvoir utiliser votre produit en toute sécurité...
- Page 9 TABLE DES MATIÈRES DT2010187-00 Chap. Titre Page Dimensions Vue éclatée Travaux avant l’installation Installation Ce manuel cod. H07029470 / DT2001066 rev. 01 - (12/2018) comprend 16 pages. H07029470 / DT2001066-01...
- Page 10 1.0 DIMENSIONS DT2011879-00 45,43" 1154 mm 14,27" 362 mm 7,07" 180 mm 2,44" 2,95" 62 mm 1,97" 75 mm 50 mm 21,17" 538 mm 25,36" 644 mm Dimensions en pouces (mm). DT2034075-0 H07029470 / DT2001066-01...
- Page 11 VUE ÉCLATÉE DT2011880-00 DT2032770-0 Désignation Q.tè Désignation Q.tè Panneau 01 plaque Panneau 03 frontal Panneau 02 lateral Profil esthétique Poêle 3.0 TRAVAUX AVANT L’INSTALLATION DT2010108-03 - Déballez le revêtement avec toutes ses pièces. Si le poêle est installé pour la première fois, il est - Déballez le poêle avec toutes ses pièces.
- Page 12 4.0 INSTALLATION DT2011881-01 Montez le panneau frontal [3] en engageant les deux Fig. 1 goujons filetés [P] dans les relatifs trous prévus sur les profilés latéraux et bloquez-le au moyen des écrous [B] et des rondelles [A] fournis en dotation (Fig. 1). DT2032771-0 Appliquez le panneau latéral [2] sur le poêle en glissant Fig.
- Page 13 Fixez le panneau latéral [2] au poêle avec l’étrier Fig. 4 postérieur [F] en utilisant la vis [E] et la rondelle [A] fournies en dotation (Fig. 4). Ensuite, montez l’autre panneau latéral en procédant de la même façon. DT2032773-0 Montez le profilé de finition [4] sur le panneau latéral Fig.
- Page 14 H07029470 / DT2001066-01...
- Page 15 H07029470 / DT2001066-01...
- Page 16 Via Montello, 22 31011 Casella d’Asolo (TV) - ITALY Tel. +39.04235271 - Fax +39.042355178 www.piazzetta.it e-mail: infopiazzetta@ piazzetta.it H07029470 / DT2001066-01...
