Comment installer la soupape de dérivation
1

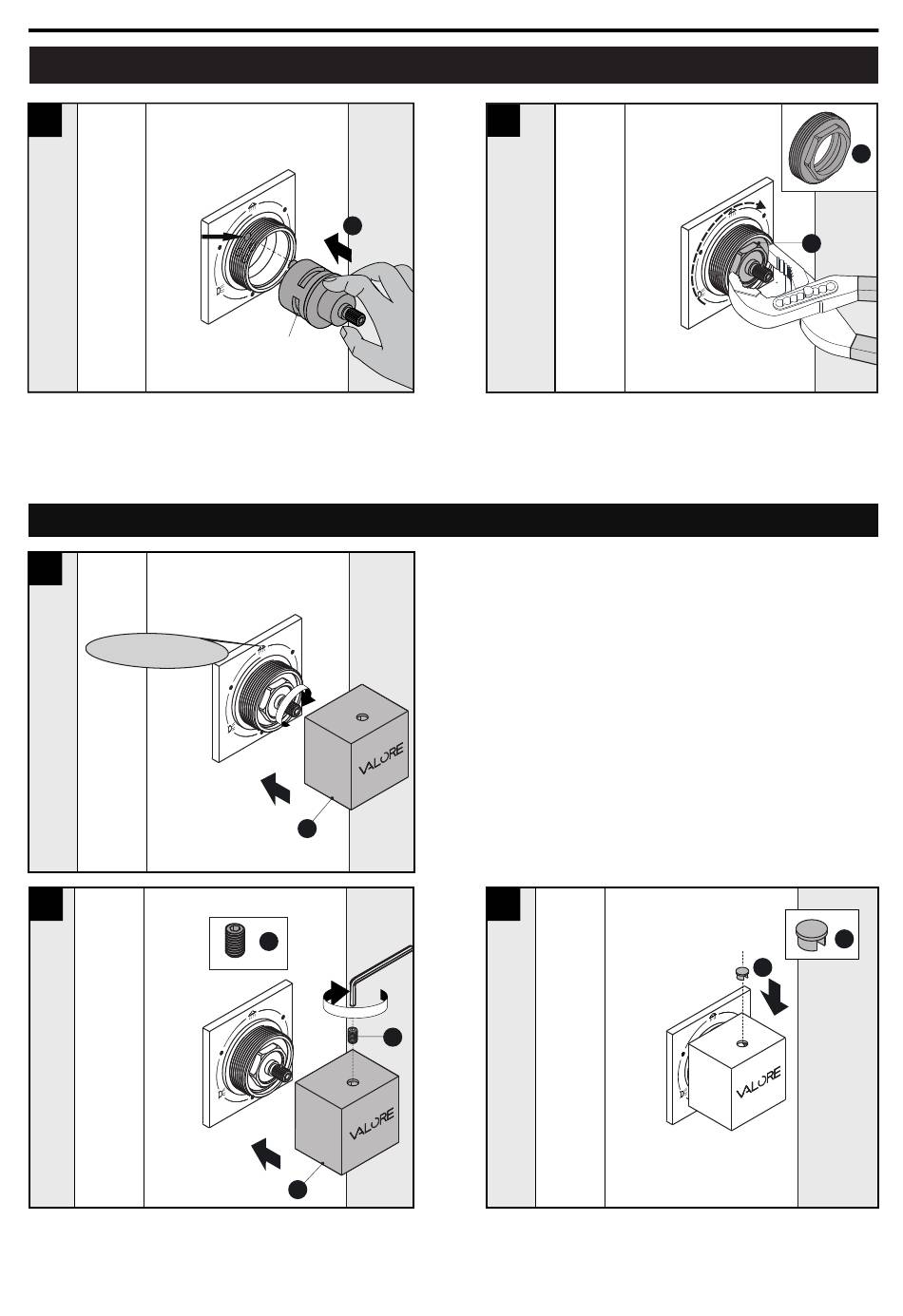

• Placez la cartouche de dérivation (no 5) se trouvant
dans l'ouverture de la soupape. Notez que deux des
tiges de la partie inférieure de la cartouche de
dérivation (no 5) doivent être alignées avec les deux
trous se trouvant à l'arrière de l'ouverture.
Ajustez la commande à la bonne position.
3
Mode pomme de douche
4
• Une fois que vous avez déterminé la position correcte
de la commande, placez la commande sur la tige de
la soupape et serrez la vis de réglage (no 1). Ne
serrez pas trop.
5
Soupape de dérivation
2
(3/32 po)
1
2
2
2
• Serrez l'écrou libre (no 4). Prenez garde de ne pas
égratigner la plaque d'enjolivement. Ne serrez pas
trop.
• Remettez la commande (no 2) sur la tige de la soupape.
• Avant de xer la commande, ouvrez l'eau pour savoir la
direction dans laquelle doit pointer la poignée.
5
1
• Remettez la poignée (no 3) et terminez l'installation.
