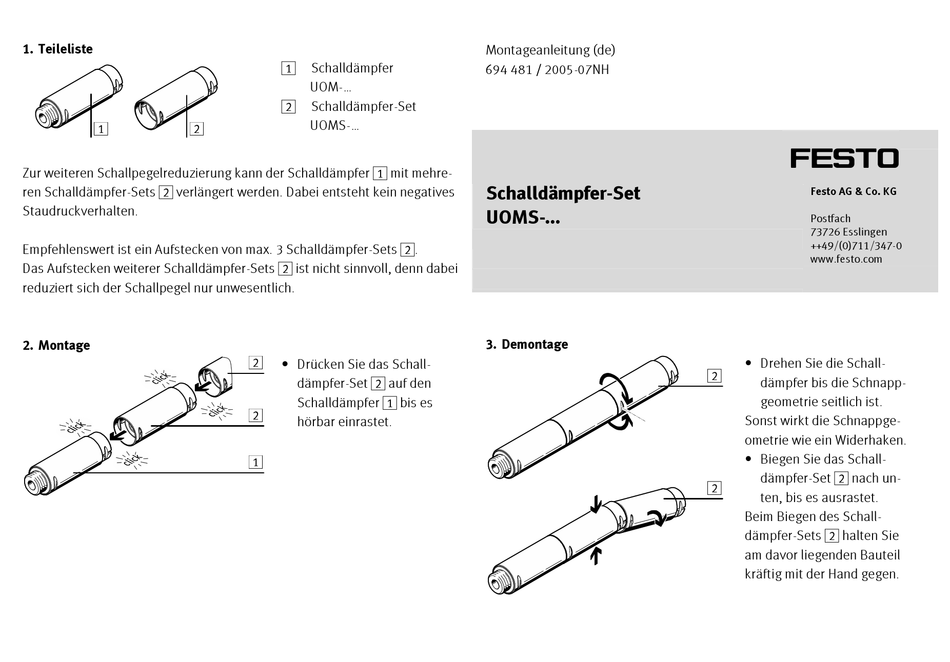

1. Teileliste
1
2
Zur weiteren Schallpegelreduzierung kann der Schalldämpfer 1 mit mehre-
ren Schalldämpfer-Sets 2 verlängert werden. Dabei entsteht kein negatives
Staudruckverhalten.
Empfehlenswert ist ein Aufstecken von max. 3 Schalldämpfer-Sets 2.
Das Aufstecken weiterer Schalldämpfer-Sets 2 ist nicht sinnvoll, denn dabei
reduziert sich der Schallpegel nur unwesentlich.
2. Montage
Schalldämpfer
1
UOM-...
Schalldämpfer-Set
2
UOMS-...
2
• Drücken Sie das Schall-
dämpfer-Set 2 auf den
Schalldämpfer 1 bis es
2
hörbar einrastet.
1
Montageanleitung (de)
694 481 / 2005-07NH
Schalldämpfer-Set
UOMS-...
3. Demontage
†‡
Festo AG & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
• Drehen Sie die Schall-
2
dämpfer bis die Schnapp-
geometrie seitlich ist.
Sonst wirkt die Schnappge-
ometrie wie ein Widerhaken.
• Biegen Sie das Schall-
dämpfer-Set 2 nach un-
2
ten, bis es ausrastet.
Beim Biegen des Schall-
dämpfer-Sets 2 halten Sie
am davor liegenden Bauteil
kräftig mit der Hand gegen.
