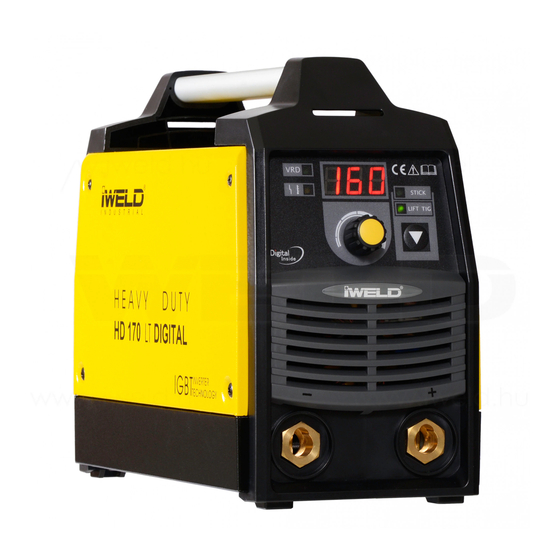

iWeld HD 220 LT DIGITAL PULSE User Manual

Digitally controlled igbt inverter technology mma and dc tig welding power source
Hide thumbs Also See for HD 220 LT DIGITAL PULSE:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

R
CUTTING EDGE WELDING
HASZNÁLATI UTASÍTÁS
MMA IGBT technológiás
DC hegesztő inverterek
HD 170 LT DIGITAL
HD 220 LT DIGITAL PULSE

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the HD 220 LT DIGITAL PULSE and is the answer not in the manual?

Questions and answers

Related Manuals for iWeld HD 220 LT DIGITAL PULSE

Summary of Contents for iWeld HD 220 LT DIGITAL PULSE

  • Page 1 CUTTING EDGE WELDING HASZNÁLATI UTASÍTÁS MMA IGBT technológiás DC hegesztő inverterek HD 170 LT DIGITAL HD 220 LT DIGITAL PULSE...
  • Page 2 FIGYELEM! A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal- esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el fi gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt! •...
  • Page 3 BEVEZETÉS FŐBB PARAMÉTEREK BEÜZEMELÉS 7-9. MŰKÖDÉS ÓVINTÉZKEDÉSEK KARBANTARTÁS...
  • Page 4 Bevezetés Először is köszönjük, hogy hegesztőgépünket választotta és használja. Hegesztőgépünk fejlett inverter technológiával készült és a nagy frekvenciájú, nagy teljesítményű IGBT egyenirányítja az áramot, A technológia lehetővé teszi a nagy tel- jesítményű munkavégzést , eközben csökkenti a fő transzformátor tömegét és mérete- it, 30%-al növelve a hatékonyságot.
  • Page 5 Fő paraméterek HD 220 LT HD 170 LT DIGITAL PULSE DIGITAL 8HD220LTDP 8HD170LTDIG LT AWI / LIFT TIG (VRD)   LIFT TIG pulse   Arc-Force   Hot-Start   Anti-stick   Digitális vezérlés   Hálózati feszültség 230V AC±15% 50/60 Hz Max./effektív áramfelvétel 43.5A / 27.5A...
  • Page 6 Beüzemelés 2-1. Csatlakozás az elektromos hálózatra 1. Minden gép saját elsődleges áramvezetékkel rendelkezik, ezért a megfelelő hálózati dugaljon keresztül a földelt hálózatra kell csatlakoztatni! 2. Áramvezetéket a megfelelő hálózati csatlakozóba kell bedugni! 3. Multiméterrel ellenőrizzük, hogy feszültség megfelelő sávtartományban van-e. CSatlakozási diagramm - LIFT TIG CSatlakozási diagramm - MMA 2-2.
  • Page 7 50-80 100-130 3-1. Kezelőpanel elemei HD 170 LT DIGITAL HD 220 LT DIGITAL PULSE 1 VRD visszajelző - Nyomja meg a Lift TIG/ 1 Multifunkciós kijelző MMA választó gombot 5 másodpercre, a 2 Menü gomb visszajelző jelzi a bekapcsolt állapotot. A 3 Paraméter beállító...
  • Page 8 - Állítsa be a kívánt hegesztőáramot (Javaslat: 30A/mm alapértékkel számoljon, és a finombeállí- tást a munkadarabnak megfelelően végezze el.) - Lift TIG - impulzus AWI mód beállítása (Csak a HD 220 LT DIGITAL PULSE modellnél): - A “MENÜ” gomb megnyomása után, beállítható a DC impulzus frekvencia, 0Hz-100 Hz tarto- mányban.
  • Page 9 3-4. Adattárolás funkció A hegesztés befejezése után, ha 3 másodpercen belül nem hegesztünk vagy állítunk az árame- rősségen, akkor a gép eltárolja az utoljára beállított értéket. Ezt a kijelző egyszeri villanása jelzi. 3-5. Ventilátor készenléti funkció A ventilátor készenléti üzemmódba van amikor a hegesztőgép bekapcsolt állapotba kerül és a hegesztés elkezdődik.
  • Page 10 Óvintézkedések Munkaterület 1. A hegesztőkészüléket pormentes, korróziót okozó gáz, gyúlékony anyagoktól mentes, maxi- mum 90% nedvességtartalmú helyiségben használja! 2. A szabadban kerülje a hegesztést, hacsak nem védett a napfénytől, esőtől, hótól. A munkaterület hőmérséklete -10°C és +40°C között legyen! 3. Faltól a készüléket legalább 30 cm-re helyezze el! 4.
  • Page 11 Tel: +36 24 532-625 Fax: +36 24 532-626 HD 170 LT DIGITAL HD 170 Termék: HD 220 LT DIGITAL PULSE HD 220 MMA IGBT technológiás DC hegesztő inverterek MMA IGBT technológiás DC hegesztő inverterek MMA IGBT technológiás DC hegesztő inverterek Alkalmazott szabályok (1):...

  • Page 13: Manual De Utilizare

    CUTTING EDGE WELDING MANUAL DE UTILIZARE Tehnologia IGBT, controlat de microprocesor Aparate de sudare cu electrod învelit MMA HD 170 LT DIGITAL HD 220 LT DIGITAL PULSE...
  • Page 14 ATENTIE! Pentru siguranţa dumneavoastră şi a celor din jur, vă rugăm să citiţi acest manual înainte de instalarea şi utilizarea echipamentului. Vă rugăm să folosiţi echipament de protecţie în timpul sudării sau tăierii. Pentru mai multe detalii, consultaţi instrucţiunile de utilizare. •...

  • Page 15: Punerea În Funcţiune

    PARAMETRII PUNEREA ÎN FUNCŢIUNE FUNCŢIONARE PRECAUŢII ÎNTREŢINERE...
  • Page 16 Introducere Mai întâi de toate, vă mulţumim pentru alegerea şi utilizarea aparatului nostru de sudură. Sudarea prin utilizarea tehnologiei avansate şi a unui invertor de înaltă frecvenţă, un curent rec- tificat cu IGBT de înaltă performanţă, iar apoi utilizarea ieşirii a curentului direct cu PWM (Pulse Width Modulation –...
  • Page 17 Parametrul Principal HD 220 LT HD 170 LT DIGITAL PULSE DIGITAL 8HD220LTDP 8HD170LTDIG LIFT TIG (VRD)   LIFT TIG pulse   Arc-Force   Hot-Start   Anti-stick   Digital de control   Tensiunea şi frecvenţa de 230V AC±15% 50/60 Hz alimentare Curentul de intrare max/ef.
  • Page 18 Instalare 2-1. Punere sub tensiune 1. Fiecare aparat de sudură are propriul cablu principal de alimentare, acesta trebuie să fie conectat la reţeaua electrică printr-o priză cu împământare pe partea dreaptă! 2. Cablul de alimentare trebuie conectat la o priză de alimentare corespunzătoare! Multimetrul trebuie utilizat pentru a verifica dacă...
  • Page 19 40-60 50-80 100-130 Funcţiile panoului de control HD 170 LT DIGITAL HD 220 LT DIGITAL PULSE 1 Indicator VRD - Apasati comutatorul 1 Afisaj multifunctional MMA/LIFT TIG timp de 5 sec.- indicatorul 2 Buton de selectare si ajustare a datelor VRD este aprins.
  • Page 20 - Pornire la cald : Această funcţie sporeşte aprinderea arcului electric de sudare astfel facilitând electrodul rece. - Forţa arcului: Modul MMA atunci când lungimea arcului variază, tensiunea se schimbă şi la un moment dat ajunge la o valoare critică, atunci când puterea arcului nu este adecvată pentru menţinerea topirii.
  • Page 21 3-4. Funcţia de stocare In cazul in care procesul de sudare se opreşte si nu există nici un curent de sudare timp de 3 sec., afişajul multifuncţional de date de pe panoul frontal va clipi o dată, ceea ce înseamnă că datele operaţiunii sunt salvate,si vor fi afisate pe display la urmatoarea pornire a masinii.

  • Page 22: Măsuri De Precauţie

    Măsuri de precauţie Spaţiul de lucru 1. Aparatul de sudare se va utiliza într-o încăpere fără praf, fără gaze corozive, fără materiale inflamabile, cu conținut de umiditate de maxim 90%. 2. Se va evita sudarea în aer liber, cu excepția cazurilor în care operațiunea este efectuată ferit de razele solare, de ploaie, de căldură;...
  • Page 23 Tel: +36 24 532-625 Fax: +36 24 532-626 HD 170 LT DIGITAL HD 170 Produsul: HD 220 LT DIGITAL PULSE HD 220 Tehnologia IGBT, controlat de microprocesor Tehnologia IGBT, controlat de microprocesor Tehnologia IGBT, controlat de microprocesor Aparate de sudare cu electrod învelit MMA Aparate de sudare cu electrod învelit MMA...

  • Page 25: Návod Na Obsluhu

    CUTTING EDGE WELDING NÁVOD NA OBSLUHU Zvárací invertor s technológiou IGBT pre zváranie s jednos- merným prúdom obalenou elektródou MMA HD 170 LT DIGITAL HD 220 LT DIGITAL PULSE...
  • Page 26 POZOR! Zváranie a rezanie môže byť nebezpečné pre používateľa stroja i osoby v okolí stroje. V prípade keď je stroj nesprávne používaný môže spôsobiť nehodu. Preto pri používaní musia byť prísne dodržané všetky príslušné bezpečnostné predpisy. Pred prvým zapnu- tím stroja si pozorne prečítajte tento návod na obsluhe. ●...
  • Page 27 ÚVOD HLAVNÉ PARAMETRE INŠTALÁCIA PREVÁDZKA OPATRENIA...
  • Page 28 Úvod Predovšetkým Vám ďakujeme, že ste si vybrali našu zváračku. Zváranie pomocou modernej invertorovej technológie, vysokofrekvenčného meniča, výkonného IGBT usmerňovača elektrického prúdu a výstupného PWM jednosmerného prúdu značne znižuje hmotnosť a rozmery hlavného transformátora. Okrem toho zvyšuje účinnosť stroja o 30 %, čo má za následok 30 % úsporu energie v porovnaní s Účinnosť...
  • Page 29 Fő paraméterek HD 220 LT HD 170 LT DIGITAL PULSE DIGITAL 8HD220LTDP 8HD170LTDIG LIFT TIG (VRD)   LIFT TIG pulse   Arc-Force   Hot-Start   Anti-stick   Digital control   Sieťové napätie/frekvencia 230V AC±15% 50/60 Hz Vstupnỳ...
  • Page 30 Inštalácia 2-1. Sieťové napájanie 1. Každý stroj má svoj vlastný hlavný napájací kábel, ktorý musí byť pripojený do elektrickej siete, cez uzemnené napájanie! 2. Napájací kábel musí byť zapojený do vhodnej zásuvky! 3. Vždy skontrolujte, či napätie napájacieho zdroja súhlasí s napätím na výkonnostnom štítku! Pre LIFT TIG mód: Pre mód MMA 2-2.
  • Page 31 ø 1,6: 25-40A, ø 2,0: 40-60A, ø 2,5: 50-80A ø 3,2:100-130A, v závislosti na typu elektródy. 3-1. Ovládací panel HD 170 LT DIGITAL HD 220 LT DIGITAL PULSE 1 VRD indikátor – stlačením tlačidla STICK/ 1 Multifuknčný digitálny meter Lift TIG na 5 sek sa rozsvieti LED svetlo, 2 Výberové...
  • Page 32 1mm hrúbku materiálu, jemné donastavenie podľa skúseností ) - Nastavenie módu Lift TIG PULZ ( len pre model HD 220 LT Digital Pulse ) - po stalačení MENU tlačidla je možné nastavenie frekvencie DC pulzu v rozmedzí od 000Hz až...
  • Page 33 3-4. Funkcia uchovávania v pamäti Ak po dokončení zvárania po dobu 3 sekúnd nezačneme zas zvárať, alebo nezmeníme paramt- re, tak sa posledne nastavené zváracie parametre uložia do pamäte, čo sa signalizuje krátkym jedným bliknutím kontrolky. 3-5. Funkcia ventilátora podľa potreby Ventilátor je v pohotovostnom stave a sleduje vnútornú...
  • Page 34 Opatrenia Pracovisko Zaistite, aby pracovisko bolo suché, chránené pred priamym slnečným žiarením, prachom a koróznym plynom. Maximálna vlhkosť vzduchu musí byť pod 80 % a teplota okolia v rozmedzí -10 °C až +40 °C. Bezpečnostné požiadavky Zvárací invertor poskytuje ochranu pred nadmerným napätím, prúdom a prehriatím. Keď nastane niektoré...
  • Page 35 II. Rákóczi Ferenc 90/B 2314 Halásztelek Maďarsko Tel: +36 24 532-625 Fax: +36 24 532-626 HD 170 LT DIGITAL, HD 220 LT DIGITAL PULSE HD 170 DIGITAL PULSE Výrobok: Zvárací invertor s technológiou IGBT pre zváranie s Zvárací invertor s technológiou IGBT pre zváranie s Zvárací...
  • Page 37 CUTTING EDGE WELDING USER’S MANUAL Digitally Controlled IGBT Inverter Technology MMA and DC TIG Welding Power Source HD 170 LT DIGITAL HD 220 LT DIGITAL PULSE...

  • Page 38: Fire Hazard

    WARNING! Welding is a dangerous process! The operator and other persons in the working area must follow the safety instructions and are obliged to wear proper Personal Protection Items. Always follow the local safety regulations! Please read and understand this instruction manual carefully before the installation and operation! •...
  • Page 39 AN INTRODUCTION TO DC WELDERS MAIN PARAMETERS INSTALLATION 31-33. OPERATION CAUTIONS MAINTENANCE...
  • Page 40 1. Introduction First of all, thank you for choosing an IWELD welding machine! The rectified welding current is generated by an advanced IGBT technology. This allows you to execute a high-performance work, a 30% increased efficiency by a greatly re- duced weight and dimensions of the main transformer.
  • Page 41 The main parameters HD 220 LT HD 170 LT DIGITAL PULSE DIGITAL 8HD220LTDP 8HD170LTDIG LIFT TIG (VRD)   LIFT TIG pulse   Arc-Force   Hot-Start   Anti-stick   Digital control   Input power (V) 230V AC±15% 50/60 Hz Max./eff.

  • Page 42: Installation

    Installation 2-1. Power Connection 1. Each machine has its own primary power cable, it must be connected to the mains through a grounded power outlet on the right! 2. Power cable must be plugged into an appropriate power outlet! 3. Multi-meter to check that there is power band in right. LIFT TIG - mode MMA - mode 2-2 .

  • Page 43: Operation

    50-80 100-130 Control Panel Functions HD 170 LT DIGITAL HD 220 LT DIGITAL PULSE 1 VRD indicator - Press the STICK/Lift TIG 1 Multifunctional digital meter switch key for 5s, the VRD control light will 2 Data adjustment selection button turn on.
  • Page 44 - Hot Start : This function briefly increases the arc welding current arc ignition thereby facilitating the cold electrode. - Arc Force: MMA mode when the arc length varies , the voltage is changing and at some point reach a critical value, when the power of the arc is not appropriate to maintain the melt . Then suddenly the automatic increases or decreases the current is enough to maintain the melt .

  • Page 45: Data Storage Function

    3-4. Data Storage Function 3 seconds after the interruption of your welding the LED Multifunctional Data Display on the front panel will flash once, which means the data of the operation is saved and will be displayed at the next starting-up. 3-5.

  • Page 46: Safety Requirements

    Precautions Workspace 1. Welding equipment free of dust, corrosive gas, non-fl ammable materials, up to 90% humidity for use! 2. Avoid welding outdoors unless protected from direct sunlight, rain, snow, work area tempera- ture must be between -10 °C and +40°C. 3.
  • Page 47 Tel: +36 24 532-625 Fax: +36 24 532-626 HD 170 LT DIGITAL HD 170 Item: HD 220 LT DIGITAL PULSE HD 220 Digitally Controlled IGBT Inverter Technology MMA Digitally Controlled IGBT Inverter Technology MMA Digitally Controlled IGBT Inverter Technology MMA...
  • Page 49 A vásárlók jogait és kötelességeit, valamint a gyártókat terhelő kötelezettségeket a 151/2003. (IX. 22) sz. kormányrendelet tartalmazza. IWELD Kft. 2314 Halásztelek, II. Rákóczi Ferenc út 90/B Tel: +36 24 532-625 Fax: +36 24 532-626 E-mail: info@iweld.hu...
  • Page 52 www.iweld.hu...
