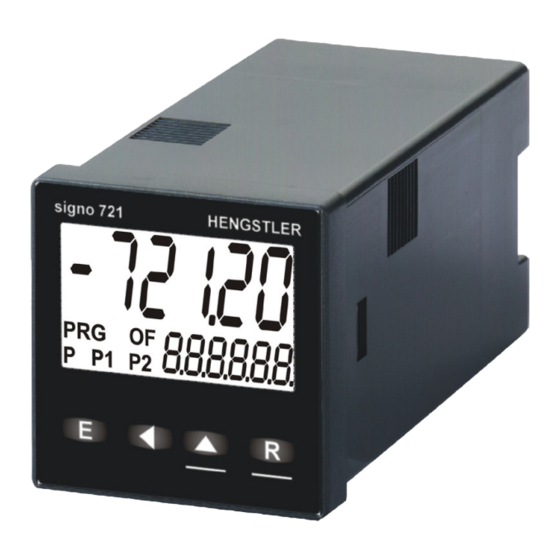

Hengstler Signo 721.2 User Manual

Preset counter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Sach-Nr. 2 721 205; 10/2009
Deutsch Originalsprache
Part.-No. 2 721 205; 10/2009
Original language German / English translated from German
Benutzerhandbuch
Vorwahlzähler
User Manual
Preset Counter
Signo 721.2/.3/.4

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Hengstler Signo 721.2

Summary of Contents for Hengstler Signo 721.2

  • Page 1 Benutzerhandbuch Vorwahlzähler User Manual Preset Counter Signo 721.2/.3/.4 Sach-Nr. 2 721 205; 10/2009 Deutsch Originalsprache Part.-No. 2 721 205; 10/2009 Original language German / English translated from German...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Allgemeines 1.1 Informationen zur Bedienungsanleitung 1.2 Symbolerklärung 1.3 Haftungsbeschränkung 1.4 Urheberschutz 1.5 Garantiebestimmungen 1.6 Kundendienst Sicherheit 2.1 Bestimmungsgemäße Verwendung 2.2 Montage, Anschluss, Programmierung 2.3 Verantwortung des Herstellers und Betreibers der Maschine/Anlage 2.4 Personalanforderungen 2.5 Besondere Gefahren 2.6 Sicherheitseinrichtungen Aufbau und Bedienung 3.1 Maßblatt / Einbau des Multifunktionszählers 3.2 Anschluss des Multifunktionszählers 3.3 Display...
  • Page 4 Inhaltsverzeichnis 3.4 Tastenfunktionen 3.5 Bedienübersicht Programmierung Vorwahlen, Korrekturwert, Prescaler und Signalzeiten 4.1 Übersicht Programmierung Vorwahlen, Korrekturwert, Prescaler 4.2 Programmierung Vorwahlen, Korrekturwert, Prescaler 4.3 Programmierung der Signalzeiten Funktionsbeschreibung 5.1 Funktionsbeschreibung des Zählers 5.2 Signaldiagramme Eingangssignale 5.3 Signaldiagramme Ausgangssignale 5.4 Programmierung der Zähler-Funktionscodes Ersetzen 0721.1 (alt) durch 0721.2 /.3 oder .4 (neu) 6.1 Ersetzen 0721.1 (alt) durch 0721.2 /.3 oder .4 (neu) 6.2 Änderung der Verdrahtung an den Steckeranschlüssen...
  • Page 5 Inhaltsverzeichnis Transport, Verpackung, Lagerung Wartung und Reinigung Störungen Ersatzteile Demontage und Entsorgung Bestellangaben Zubehör und Ersatzteile...

  • Page 6: Allgemeines

    1 Allgemeines Allgemeines 1.1 Informationen zur Bedienungsanleitung Diese Bedienungsanleitung gibt wichtige Hinweise zum Umgang mit dem Zähler. Voraussetzung für sicheres Ar- beiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen. Dieser Zähler ist für den industriellen Einsatz in industriellen Steuerungen / Anlagen der Prozessindustrie und des Maschinenbaus konzipiert.
  • Page 7 1 Allgemeines ist Produktbestandteil und muss in unmittelbarer Nähe der Steuerung / Anlage für das Personal jederzeit zugäng- lich aufbewahrt werden. Die Bedienungsanleitung enthält wichtige Informationen zu Einbau, Anschluss und Programmierung des Zählers.. Vorgehensweise zur Programmierung: Programmierung der Funktionscodes Programmierung der Signalzeiten Programmierung der Vorwahlen Programmierung des Prescalers Bevor die Steuerung / Anlage in Betrieb genommen wird, sind sämtliche Funktionen zu sperren, die von dem Bediener...

  • Page 8: Symbolerklärung

    1 Allgemeines 1.2 Symbolerklärung Warnhinweise Warnhinweise sind in dieser Bedienungsanleitung durch Symbole gekennzeichnet. Die Hinweise werden durch Signalworte eingeleitet, die das Ausmaß der Gefährdung zum Ausdruck bringen. Hinweise sind unbedingt einzuhalten und es ist umsichtig zu handeln, um Unfälle, Personen- und Sachschäden zu vermeiden.

  • Page 9: Haftungsbeschränkung

    1 Allgemeines Hinweis! Weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- oder Um- weltschäden führen kann, wenn sie nicht vermieden wird. Tipps und Empfehlungen Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. 1.3 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, des Standes der Technik, sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammen-...

  • Page 10: Urheberschutz

    Schutzrechten. Jede missbräuchliche Verwertung ist strafbar. 1.5 Garantiebestimmungen Die Garantiebestimmungen befinden sich auf unserer Homepage www.hengstler.com – DOWNLOAD – AGBs & Lieferbedingungen. 1.6 Kundendienst Für technische Auskünfte steht unser Kundendienst zur Verfügung. Hinweise über den zuständigen Ansprechpart-...

  • Page 11: Sicherheit

    2 Sicherheit Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz des Per- sonals sowie für den sicheren und störungsfreien Betrieb. Bei Nichtbeachten der in dieser Anleitung aufgeführten Handlungsanweisungen und Sicherheitshinweise können erhebliche Gefahren entstehen. 2.1 Bestimmungsgemäße Verwendung Der Zähler ist ausschließlich für den hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert.

  • Page 12: Montage, Anschluss, Programmierung

    2 Sicherheit 2.2 Montage, Anschluss, Programmierung Diese Zähler sind gemäß IEC/EN 61010-1 (VDE 0411-1) Schutzklasse II gebaut und geprüft. Sie haben das Werk in einwandfreiem Zustand verlassen. Um diesem Zustand aufrecht zu erhalten und um einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind! Gefahr! Fehlerhafte Montage und Anschluss kann zu gefährlichen Situationen führen.
  • Page 13 2 Sicherheit • Um die Handrückensicherheit der Anschlussklemmen einzuhalten, ist ein ordnungsgemäßer Anschluss der stromführenden Leiter an die Klemmen erforderlich. • Nicht belegte Klemmen („NC“) dürfen nicht beschaltet werden. • Die Zähler dürfen nur im eingebauten Zustand betrieben werden. • Wenn ein gefahrloser Betrieb nicht mehr möglich ist, so ist der Zähler außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
  • Page 14 2 Sicherheit • Es ist sicherzustellen, dass während des Einschaltvorganges (ca. 2s bis der Displaytest erlischt) und des Ausschaltvorganges keine Zählimpulse oder Steuersignale anliegen, um Fehlinterpretationen der Logik auszu- schließen. Nach einem ungeplanten Spannungsausfall können geeignete Massnahmen erforderlich werden (z.B. Fahrt zum Referenzpunkt).

  • Page 15: Verantwortung Des Herstellers Und Betreibers Der Maschine/Anlage

    2 Sicherheit 2.3 Verantwortung des Herstellers und Betreibers der Steuerung / Anlage Die Zähler sind zu Einbau in Steuerungen / Anlagen konzipiert. Die Hersteller und Betreiber unterliegen daher den gesetzlichen Pflichten zur Arbeitssicherheit. Neben den Arbeitssicherheitshinweisen in dieser Bedienungsanleitung müssen die für den Einsatzbereich der Steuerung / Anlage gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften eingehalten werden.

  • Page 16: Personalanforderungen

    2 Sicherheit • Der Betreiber hat dafür zu sorgen, dass die Bedienung und Reinigung der Steuerung / Anlage ausschließlich durch unterwiesene Personen erfolgt. • Der Betreiber hat dafür zu sorgen, dass Wartungs- und Reparaturarbeiten ausschließlich durch Fachpersonal erfolgen. 2.4 Personalanforderungen Warnung: Verletzungsgefahr bei unzureichender Qualifikation! Unsachgemäßer Umgang kann zu erheblichen Personen- und Sachschäden führen.

  • Page 17: Besondere Gefahren

    2 Sicherheit In der Bedienungsanleitung werden folgende Qualifikationen für verschiedene Tätigkeitsbe- reiche benannt: • Unterwiesene Person Wurde in einer Unterweisung durch den Betreiber über die ihr übertragenen Aufgaben und möglichen Gefahren bei unsachgemäßem Verhalten unterrichtet. • Fachpersonal Ist auf Grund seiner fachlichen Ausbildung, Kenntnisse und Erfahrung sowie Kenntnis der einschlägigen Bestim- mungen in der Lage, die ihm übertragenen Arbeiten auszuführen und mögliche Gefahren selbständig zu erkennen.
  • Page 18 2 Sicherheit Elektrischer Strom Gefahr! Lebensgefahr durch gefährliche Körperströme / elektrischen Schlag! Bei Berührung von spannungsführenden Teilen besteht unmittelbare Lebensgefahr. Beschädigung der Isolation oder einzelner Bauteile kann lebensgefährlich sein. • Bei Beschädigung der Isolation Spannungsversorgung sofort abschalten und Reparatur veranlassen. • Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen lassen. • Bei allen Arbeiten an elektrischen Anlagen diese spannungslos schalten und Spannungsfreiheit prüfen. • Vor Wartungs-, Reinigungs- und Reparaturarbeiten Spannungsversorgung abschalten und gegen Wiedereinschalten sichern.

  • Page 19: Sicherheitseinrichtungen

    2 Sicherheit 2.6 Sicherheitseinrichtungen Warnung! Lebensgefahr durch nicht funktionierende Sicherheitseinrichtungen! Sicherheitseinrichtungen sorgen für ein Höchstmaß an Sicherheit im Betrieb. Der Zähler verfügt selbst über keine eingebauten Sicherheitseinrichtungen. Diese müssen extern angebracht werden. Die Stromversorgung des Zählers ist durch externe Sicherungen abzusichern (siehe Kapitel 7 Technische Daten).

  • Page 20: Aufbau Und Bedienung

    3 Aufbau und Bedienung Aufbau und Bedienung Display Bedientasten Flachdichtung Spannrahmen Gehäuse Stecker DC- oder Sensorversorgung, elektronische Ein- und Ausgänge Anschlußklemme AC-Versorgung und Relaiskontakt Anschlußbild...

  • Page 21: Maßblatt / Einbau Des Multifunktionszählers

    3 Aufbau und Bedienung 3.1 Maßblatt / Einbau des Multifunktionszählers...

  • Page 22: Anschluss Des Multifunktionszählers

    3 Aufbau und Bedienung 3.2 Anschluss des Zählers 2 721 209 2 721 212 VDC 2 Relais / 2 Transistoren VAC Trafo 2 Relais / 2 Transistoren...
  • Page 23 3 Aufbau und Bedienung VDC 1 Relais / 1 Transistor VAC Trafo 1 Relais / 1 Transistoren...
  • Page 24 3 Aufbau und Bedienung VAC Schaltnetzteil 2 Relais / 2 Transistoren VAC Schaltnetzteil 1 Relais / 1 Transistor...
  • Page 25 3 Aufbau und Bedienung Zum Anschrauben bzw. Anklemmen der Kabel muss der Stecker vom Zähler gelöst werden. Der Anschluss an ein Gleichspannungsnetz ohne EMV-Schutzbeschaltung ist nicht zulässig. Bei Kabellängen > 30 m ist immer eine zusätzliche Schutzbeschaltung erforderlich! Bei Programmierung der Eingangspegel auf TTL ist ebenfalls eine zusätzliche Schutzbeschaltung erforderlich.

  • Page 26: Display

    3 Aufbau und Bedienung 3.3 Display Nach dem Einschalten leuchten zunächst alle Segmente und Zeichen für ca. 2s auf. Danach geht das Display in den Anzeige- oder in den Programmiermodus über. Das Display steht in 3 verschiedenen Ausführungen zur Verfügung: Reflektiv: Schwarze Ziffern, heller Reflektionshintergrund Transflektiv positiv: Ziffern schwarz, Hintergrund beleuchtet * Transmissiv negativ: Ziffern rot beleuchtet, Hintergrund schwarz *...
  • Page 27 3 Aufbau und Bedienung...

  • Page 28: Tastenfunktionen

    3 Aufbau und Bedienung 3.4 Tastenfunktionen Der Signo 721 besitzt 4 Tasten Enter - Taste SHIFT - Taste UP - Taste Reset - Taste Die Tasten haben je nach Kontext verschiedene Bedeutungen. Zusammen mit POWER ON (Tasten gedrückt halten und Spannung einschalten) Zur Programmierung der Funktionscodes Zur Programmierung der Mono-Zeiten...
  • Page 29 3 Aufbau und Bedienung Im Betrieb Zur Einstellung der Vorwahlen, Prescaler und Korrekturwert. Mit je- dem Druck der E-Taste gelangt man zum nächsten Wert. Im Einstellmenü der Zahlenwerte wird durch Drücken die zu än- dernde Stelle um eins nach links verschoben. Im Einstellmenü...

  • Page 30: Bedienübersicht

    Aufbau und Bedienung 3 Aufbau und Bedienung 3.5 Bedienübersicht 3.5 Bedienübersicht Anzeigemodus Reset 12345 up + R = Einstellmenü E + shift bei power on = Funktionscodes E + up bei power on = Signalzeiten Programmiermodus Funktionscodes: Signalzeiten Betriebsart Zählfrequenz Vorwahlen für Dezimalpunkt...

  • Page 31: Programmierung Vorwahlen, Korrekturwert, Prescaler Und Signalzeiten

    4.1 Übersicht Programmierung Vorwahlen, Korrekturwert, Prescaler 4 Programmierung Vorwahlen, Korrekturwert, Prescaler und Signalzeiten 4.1 Übersicht Programmierung Vorwahlen, Korrekturwert, Prescaler Zähler mit einer Vorwahl Zähler mit 2 Vorwahlen Prescaler Prescaler Korrekturwert Korrekturwert Vorwahl Vorwahl 2 Vorwahl 1 Werteingabe Werteingabe Der Einstieg in das Menü beginnt immer Der Einstieg in das Menü...

  • Page 32: Programmierung Vorwahlen, Korrekturwert, Prescaler

    4 Programmierung Vorwahlen, Korrekturwert, Prescaler und Signalzeiten 4.2 Programmierung Vorwahlen, Korrekturwert und Prescaler Durch Drücken der Taste E gelangt man in das Einstellmenü für die Vorwahlen, Korrekturwert und Prescaler. Mit jedem Druck der E-Taste gelangt man zum nächsten Wert. Sind alle Werte durchlaufen, so werden durch Drücken der E-Taste alle Werte gespeichert und der Zähler wechselt in den Anzeigemodus.
  • Page 33 4 Programmierung Vorwahlen, Korrekturwert, Prescaler und Signalzeiten Wird im Programmiermodus 16 Sekunden lang keine Taste gedrückt, kehrt der Zähler selbständig in den Anzeige- modus zurück, jedoch ohne den Wert zu speichern. Der zuletzt mit der E-Taste gespeicherte Wert bleibt erhalten. Durch gleichzeitiges Drücken von Up und R-Taste wird der Vorwahl- und Korrekturwert auf 0, der Prescaler auf 1,0000 gesetzt.

  • Page 34: Programmierung Der Signalzeiten

    4 Programmierung Vorwahlen, Korrekturwert, Prescaler und Signalzeiten 4.3 Programmierung Signalzeiten Sofern bei den Funktionscodes F7 und/oder F8 die Ausgangssignale auf monostabil gesetzt wurden, wird mit die- ser Programmierung die Signalzeit eingestellt. In den Programmiermodus gelangt man, indem die Tasten E + UP gedrückt werden und gleichzeitig die Betriebsspannung eingeschaltet wird.
  • Page 35 4 Programmierung Vorwahlen, Korrekturwert, Prescaler und Signalzeiten Gedrückt halten und gleich- Anwählen der Stelle Wert um 1 erhöhen Wechseln zur nächsten zeitig Spannung ein (blinkt): Signalzeit bzw. Speichern, zurück zum Anzeigemodus Signalzeit bei 1 Vorwahl Wert Rücksetzen Signalzeit 1 auf 0 Signalzeit 2...

  • Page 36: Funktionsbeschreibung

    5 Funktionsbeschreibung 5.1 Funktionsbeschreibung des Zählers Factory Setting Setzen aller Funktionscodes auf Werkseinstellung, d.h. auf alle mit * gekennzeichneten (Defaults): Codes. Folgende Zählbetriebsarten sind einstellbar: Zählbetriebsart: Einkanalzählung addierend oder subtrahierend, Einkanalzählung mit Richtungseingang, Differenzzählung, Summierung oder Phasendiskriminator (quad) mit 1-, 2- oder 4-fach Auswertung. Der Prescaler ist ein Multiplikator.
  • Page 37 5 Funktionsbeschreibung Formel: PSC = Sollanzeige / Anzahl der Impulse Beispiel: Durchflussmesser 173 Impulse pro 100 Liter, Anzeige in Liter PSC = 100 / 173 = 0,5780 Beispiel: 1 Impuls pro cm, Anzeige in Inch PSC = 1 / 2,54 = 0,3937 Die 2.
  • Page 38 5 Funktionsbeschreibung oder 2.) Setzen: auf VW 2 gesetzt Signal 2 bei 0 Bei Einkanalzählung arbeitet der Zähler subtrahierend. statisches Reset: Rücksetzen während der gesamten Pulsbreite des Rücksetzim- statisches / dynami- pulses sches Reset: dynamisches Reset: Rücksetzen mit der aktiven Flanke, danach unabhängig von der Pulsbreite des Rücksetzimpulses Zählung möglich.
  • Page 39 5 Funktionsbeschreibung Bei Bedämpfung auf 30 Hz werden alle Eingänge mit 30 Hz belegt. Zur Erreichung dieser Werte sind die Amplitudenschwellen einzuhalten. (Siehe Technische Daten Kapitel 7) Der Zähler arbeitet im Koinzidenzbetrieb, d.h. die Ausgangssignale werden bei Erreichen der Signale: entsprechenden Vorwahl für die programmierte Zeitdauer aktiviert.
  • Page 40 5 Funktionsbeschreibung Der Prescaler-Ausgang ist ein Applikationsausgang. Applikation Prescaler- Mit jeder Erhöhung des Zählerstandes werden so viele Impulse abgegeben wie der Zähler- Ausgang PSC-out: stand erhöht wird. Die Impulslänge des Prescaler-Ausgangs entspricht einer Frequenz von 1,5 kHz. Bei Verwendung des Prescaler-Ausgangs ergibt sich eine max. Zählfrequenz von F max = 1500 / PSC.

  • Page 41: Signaldiagramme Eingangssignale

    5 Funktionsbeschreibung 5.2 Signaldiagramme Eingangssignale (PNP-Logik) Einkanalzählung (F1 = C G r) Eingang A Zähleingang Eingang B Tor / Gate Eingang C Reset Zählerstand Richtungseingang (F1= C d r) Eingang A Zähleingang Eingang B Richtungseing. Eingang C Reset Zählerstand Differenzeingang (F1= A S r) Eingang A Addierend...
  • Page 42 Richtungseing. 5 Funktionsbeschreibung Eingang C Reset Zählerstand Differenzeingang (F1= A S r) Eingang A Addierend Eingang B Subtrahierend Eingang C Reset Zählerstand Summiereingang (F1= A A r) Eingang A Addierend Eingang B Addierend Eingang C Reset Zählerstand ä...
  • Page 43 Addierend 5 Funktionsbeschreibung Eingang C Reset Zählerstand ä Kanal A Kanal B Eingang C Reset (dynamisch) Zählerstand 1-fach- Ausw. (F2=0) Zählerstand 2-fach- Ausw. (F2=1) Zählerstand 4-fach- 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 17 16 15 14 13 0 -1 -2 -3 -4 Ausw.

  • Page 44: Signaldiagramme Ausgangssignale

    5 Funktionsbeschreibung 5.2.2 Signaldiagramme Ausgangssignale 5.3 Signaldiagramme Ausgangssignale Ausgangssignale monostabil Koinzidenzsignale, VW 1 (F7), VW 2 (F8) monostabil Vorwahl 1 Vorwahl 2 Reset Zählerstand Signalzeit VW 1 (Relais) Signal- Zeit VW 2 (Relais) Signalzeit VW 1 elektronisch Signal- Zeit VW 2 elektronisch Ausgangssignale bistabil Koinzidenzsignale, VW 1 (F7), VW 2 (F8) bistabil Vorwahl 1...
  • Page 45 VW 1 elektronisch Signal- 5 Funktionsbeschreibung Zeit VW 2 elektronisch Ausgangssignale bistabil Koinzidenzsignale, VW 1 (F7), VW 2 (F8) bistabil Vorwahl 1 Vorwahl 2 Reset Zählerstand bistabil VW 1 (Relais) bistabil VW 2 (Relais) bistabil VW 1 elektronisch bistabil VW 2 elektronisch...

  • Page 46: Programmierung Der Zähler-Funktionscodes

    5 Funktionsbeschreibung 5.4 Programmierung der Funktionscodes Rückkehr in den In den Funktionseinstellung Wechsel zur nächsten Anzeigemodus und Speichern Programmiermodus ändern: Funktion: der eingestellten Funktionscodes: gedrückt halten und gleich- drücken drücken drücken zeitig Spannung ein Alternative Anzeige der Die Funktionscodes werden als Text in Zeile 1 angezeigt. Funktionscodes Durch gleichzeitiges Drücken der beiden Tasten wird zur numerischen Anzeige F 0 bis F 36 gewechselt.
  • Page 47 5 Funktionsbeschreibung Funkti- Anzeige Anzeige Funktion onscode Zeile 1 Zeile 2 Werksein- stellung keine Funktion (Defaults) Alle Funktionscodes werden auf die mit *markier- ten Werte gesetzt. Eingang A Eingang B Eingang C Zählbe- Zähleingang Reset triebsart Richtungsein- Zähleingang Reset gang Anzeigespei- Zähleingang Reset...
  • Page 48 5 Funktionsbeschreibung addierend addierend Reset Kanal A Kanal B Reset Kanal A Kanal B Tor (Gate) Einfachauswertung Flanken- auswer- tung / Zweifachauswertung Quadra- turbewer- tung Vierfachauswertung PNP/NPN- NPN-8V-Pegel Logik PNP 8-V Pegel NPN TTL-Pegel...
  • Page 49 5 Funktionsbeschreibung PNP TTL-Pegel Eingangs- 30 Hz Bedämpfung (z.B. bei mechanischen bedämp- Kontakten) fung (Attenua- F max (siehe Kapitel 4 und 7) tion) Set / Re- Reset auf 0 set- Mode Automatisches Rücksetzen auf 0 bei Erreichen der Vorwahl 2 Setzen auf Vorwahl 2 Automatisches Setzen auf Vorwahl 2 bei Errei- chen von 0...
  • Page 50 5 Funktionsbeschreibung Dynamisches Reset (Nach Rücksetzen wieder zählbereit, auch wenn Resetsignal länger an- steht) Signalzeit disabled / kein Ausgangssignal VW 1 Bistabil, Rücksetzen durch Vorwahl 2 oder durch Reset Monostabil Einstellung (0-599,99 s) Signalzeit disabled / kein Ausgangssignal VW 2 Bistabil, Rücksetzen durch Reset Kann nicht verwendet werden in Verbindung mit automatischem Reset...
  • Page 51 5 Funktionsbeschreibung 1 Nachkommastelle 2 Nachkommastellen 3 Nachkommastellen 4 Nachkommastellen Prescaler Ausgang Applika- tionsein / -ausgang Zählrichtungsausgang Reset-Eingang Tor-Eingang Keylock-Eingang (Tastatursperre)
  • Page 52 5 Funktionsbeschreibung Hold-Eingang (Anzeigespeicher) Sperre Re- Tastaturreset freigegeben settaste Tastaturreset gesperrt Sperre Vorwahl 1 VW1 Einstellung freigegeben Einstel- lung VW1 Einstellung gesperrt Sperre VW2 Einstellung freigegeben Vorwahl 2 Einstel- VW2 Einstellung gesperrt lung...
  • Page 53 5 Funktionsbeschreibung Sperre PSC Einstellung freigegeben Prescaler Einstel- PSC Einstellung gesperrt lung Sperre Korrekturwert Einstellung freigegeben Korrektur- wert Ein- Korrekturwert Einstellung gesperrt stellung Sperr-Mo- Komplett gesperrt Sperrung abhängig vom Keylock-Input...

  • Page 54: Ersetzen 0721.1 (Alt) Durch 0721.2 /.3 Oder .4 (Neu)

    6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 6.1 Ersetzen 0721.1 durch 0721.2, .3, oder .4 Die Zähler 0721.2, .3 oder .4 ersetzen die alten Zähler 0721.1. Sie unterscheiden sich lediglich durch die Anzeige. Der Zähler ist mit vollkommen neuer Hardware aufgebaut. Dadurch ändern sich auch die Steckeranschlüsse. Die Änderung der Verdrahtung an den Steckeranschlüssen siehe Kapitel 6.2.
  • Page 55 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 Für den Anschluss der Steuereingänge gibt es teilweise Alternativen. Zur optimalen Auswahl sind alle erforderlichen Steuerfunktionen miteinander abzustimmen. Es ergeben sich neue, bisher nicht mögliche Kombinationen. Dagegen gibt es auch Kombinationen, die nicht eingestellt werden können. So kann der Prescaler-Ausgang und der Keylock-Eingang nicht gleichzeitig gewählt werden.

  • Page 56: Änderung Der Verdrahtung An Den Steckeranschlüssen

    6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 6.2 Änderung der Verdrahtung an den Steckeranschlüssen 6.2.1. Ausführung 1 Vorwahl mit Relaisausgang Anzeige alternativ 0 721 101 0 721 201 07213xx reflektiv 0 721 102 0 721 202 07214xx hinterleuchtet 0 721 109 0 721 202 0 721 121 0 721 201...
  • Page 57 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 nicht belegt nicht belegt nicht belegt Relais Öffner Mittelkontakt Schließer Sensor- 0 V Sensorversorgung Versorgung 24 VDC Sensorversorgung Steuer- Zähleingang F1 = 0, 1, 2, 3, 4, 5, 6 Eingänge Reset F1 = 0, 1, 2, 4, 6, Reset am Applikationseingang F20=2 Applikationseingang...
  • Page 58 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 F20 = 5 als Zählrichtungs- F1 = 1, 3 Eingang (Up/Down) Keylock F20 = 4 F30 - F35 auswählen F36 = 2 PSC-Ausg. Prescaler-Ausgang F20 = 0 nicht belegt...
  • Page 59 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 6.2.2. Ausführung 1 Vorwahl mit Transistorausgang Anzeige alternativ 0 721 103 0 721 201 07213xx reflektiv 0 721 104 0 721 202 07214xx hinterleuchtet Anschluß- Funktion Anschluß- Funktionscodes- Stecker Stecker Einstellungen Spannungs- Spannungsversogung Versorgung DC-Vers.
  • Page 60 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 nicht belegt Transistor- Out Transistor ausgang Sensor- 0 V Sensorversorgung Versorgung 24 VDC Sensorversorgung Steuer- Zähleingang F1 = 0, 1, 2, 3, 4, 5, 6 Eingänge Reset F1 = 0, 1, 2, 4, 6, Reset am Applikationseingang F20=2 Applikationseingang...
  • Page 61 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 Keylock F20 = 4 F30 - F35 auswählen F36 = 2 PSC-Ausg. Prescaler-Ausgang F20 = 0 nicht belegt...
  • Page 62 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 6.2.3. Ausführung 2 Vorwahlen mit Relaisausgang Anzeige alternativ 0 721 105 0 721 205 07213xx reflektiv 0 721 106 0 721 206 07214xx hinterleuchtet 0 721 110 0 721 210 0 721 125 0 721 205 0 721 126 0 721 206...
  • Page 63 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 Relais 1 Mittelkontakt Schließer nicht belegt Mittelkontakt Relais 2 Schließer Sensor- 0 V Sensorversorgung Versorgung 24 VDC Sensorversorgung Steuer- Zähleingang F1 = 0, 1, 2, 3, 4, 5, 6 Eingänge Reset F1 = 0, 1, 2, 4, 6, Reset am Applikationseingang F20=2 Applikationseingang...
  • Page 64 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 als Zählrichtungs- F1 = 1, 3 Eingang (Up/Down) Keylock F20 = 4 F30 - F35 auswählen F36 = 2 PSC-Ausg. Prescaler-Ausgang F20 = 0 nicht belegt...
  • Page 65 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 6.2.4. Ausführung 2 Vorwahlen mit Transistorausgang Anzeige alternativ 0 721 107 0 721 205 07213xx reflektiv 0 721 108 0 721 206 07214xx hinterleuchtet Anschluß- Funktion Anschluß- Funktionscodes- Stecker Stecker Einstellungen Spannungs- Spannungsversogung Versorgung DC-Vers.
  • Page 66 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 nicht belegt Transistor- Out 2 Transistor ausgang 2 Sensor- 0 V Sensorversorgung Versorgung 24 VDC Sensorversorgung Steuer- Zähleingang F1 = 0, 1, 2, 3, 4, 5, 6 Eingänge Reset F1 = 0, 1, 2, 4, 6, Reset am Applikationseingang F20=2 Applikationseingang...
  • Page 67 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 Keylock F20 = 4 F30 - F35 auswählen F36 = 2 PSC-Ausg. Prescaler-Ausgang F20 = 0 nicht belegt...

  • Page 68: Änderungen Der Schalter- Und Potentiometereinstellungen

    6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 6.3 Änderung der Schalter- und Potentiometereinstellungen Funktionscode Bemerkung Schalter Funktion 0721.1xx siehe Kapitel 5.3 Input npn - pnp F1 = 0, 3, 5, Tor ist an Input B, C oder am Applikationseingang Tor (Gate) am Applikati- oder verfügbar.
  • Page 69 6 Ersetzen 0721.1 durch 0721.2, .3, oder .4 Die Einstellungen beider Schalter werden durch Aus- wahl bei F5 ersetzt. Reset / Set Potentiometer F7 und F8 "Mit F7 und F8 erfolgt die Auswahl monostabil oder Monozeit out 2 einstellen Signalzeiten bistabiles Ausgangssignal.

  • Page 70: Technische Daten

    7 Technische Daten 7 Technische Daten Allgemein Anzeige LCD reflektiv, transflektiv positiv, Ziffern schwarz, Hinterleuchtung* transmissiv negativ, Ziffern rot, Hinterleuchtung* 2-zeilig, Zählerstand / Vorwahlen 5-stellig Vornullunterdrückung, Dezimalpunkt (bis 4 Nachkommast.) Blickwinkel 12 Uhr Ziffernhöhe 1. Zeile 12,0 mm; 2. Zeile 6,0 mm Versorgungsspannung SELV: 12-30 VDC;...
  • Page 71 7 Technische Daten Einschaltdauer 100% Überlastschutz externe Sicherung DC: 0,16 A T (IEC 127); DC: 0,2 A T (UL 198) 24 VAC: 315 mA T 230 VAC: 32 mA T; 115 VAC: 63 mA T 100-240 VAC (Schaltnetzteil) 630 mAT/250 V G-Sicherungseinsatz Überlastschutz Relais- ext.
  • Page 72 7 Technische Daten Impulsform beliebig (bei max. Frequenz Rechteck 1:1) Eingangswiderstand ca. 10 kOhm Zählfrequenz max. 60 kHz (TTL 20 kHz): Einkanalzählung max. 60 kHz (TTL 20 kHz): Differenz- oder Summierbetrieb Kanal (A+B zusammen) max. 30 kHz (TTL 20 kHz): Phasendiskriminator 1- oder 2-fach Auswertung max.
  • Page 73 7 Technische Daten Signalzeiten 0,01 s bis 599,99 s oder bistabil programmierbar; Toleranz + 10 ms Relais (Vorwahl 1 und 2) für Vorwahl 1 und 2 Wechsler max.: 250 VAC / 30 VDC / 5 A Wechsler min.: 5 VAC / 5 VDC / 10 mA Verzögerung <...
  • Page 74 7 Technische Daten Umweltbedingungen/Sicherheitsbestimmungen Sicherheitsbestimmun- IEC/EN 61 010-1 Schutzklasse II; IEC/EN 61010-1 Verschmutzungsgrad V 2, EN 50178 EMV-Störfestigkeit EN 61326-1 Industriebereich EMV-Emission EN 61326-1 Klasse B Umgebungstemperatur 0°... 50°C EN 60 068-2-1/2 0°... 50°C bei 1-Reihiger Anordnung 0°... 45°C bei Blockanordnung Lagertemperatur - 20°...
  • Page 75 7 Technische Daten Zulassungen UL, CSA File E 338 588 RoHS konform Reach konform Mechanische Werte Abmessungen 48 mm x 48 mm x 118 mm, Einbautiefe 110 mm DIN 43 700 Befestigung Fronttafeleinbau mit Spannrahmen Fronttafelstärke max. 11 mm Fronttafelausschitt 45 mm x 45 mm +0,3 mm Gewicht ca.
  • Page 76 7 Technische Daten Zählfrequenz in Abhängigkeit der Signalspannung - Tico 77x PNP-H NPN-H 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 Signalspannung [V] Die Zählfrequenzen wurden bei einem Signalgenerator mit einem Ausgangswiderstand von 50-Ohm ermittelt.

  • Page 77: Transport, Verpackung, Lagerung

    8 Transport, Verpackung, Lagerung / 9 Wartung und Reinigung 8 Transport, Verpackung, Lagerung Hinweis! Beschädigung durch unsachgemäßen Transport! Durch unsachgemäßen Transport können Schäden in erheblicher Höhe entstehen. Verpackung erst kurz vor der Montage entfernen. Die Verpackung bietet optimalen Schutz gegen mechanische Beschädigung und gegen den Verlust von Einzeltei- len wie Stecker oder Bedienungsanleitung.

  • Page 78: Störungen

    10 Störungen 10 Störungen Warnung! Verletzungsgefahr durch unsachgemäße Störungsbeseitigung! Unsachgemäße Störungsbeseitigung kann zu schweren Personen- und Sachschäden führen. Der Hersteller der Steuerung/Anlage hat eine Bedienungsanleitung/Beschreibung zu erstellen, in der er Störungen und deren Beseitigung sowie die Gefahren und das Verhalten bei Störungen beschreibt. Dies hängt ab von der Konstruktion und Konzeption der Steuerung/Anlage.
  • Page 79 10 Störungen Störungstabelle Störung Mögliche Ursache Störungsbehe- bung durch Display dunkel Maschine/Anlage nicht eingeschaltet Bediener Spannungsversorgung defekt Elektrofachkraft Zähler zählt nicht Signalgeber defekt, Zähler erhält keine Zählsignale Fachpersonal Falsche Einstellung der Betriebsart (F1) Fachpersonal Einkanal, Richtungseingang, Differenzzählung, Phasendis- kriminator Falsche Einstellung der PNP/NPN-Logik sowie des Ein- Fachpersonal gangspegels (F3) High-Pegel überschreitet nicht die obere bzw.
  • Page 80 10 Störungen Zähler zählt falsch Prescalerwert stimmt nicht Fachpersonal Bei Phasendiskriminator Flankenauswertung falsch einge- Fachpersonal stellt (F2) Eingangsfrequenz zu hoch (F4) Fachpersonal Tastatur-Reset nicht möglich Tasten gesperrt (F30 + F35) Fachpersonal Vorwahleingabe nicht möglich Tasten gesperrt (F31, F32, F33 + F35) Fachpersonal Prescalereinstellung nicht möglich Tasten gesperrt (F34+ F35)

  • Page 81: Ersatzteile

    11 Ersatzteile / 12 Demontage und Entsorgung 11 Ersatzteile Warnung! Gefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen. Nur Originalersatzteile des Herstellers verwenden. Der Zähler darf nur vom Hersteller geöffnet werden. Als Ersatz- teile stehen ausschließlich die äußeren Bauteile zur Verfügung.

  • Page 82: Bestellangaben

    13 Bestellangaben 13 Bestellangaben Anzeige Relais 12 - 30 24 VAC 100 - 240 VAC 115 AC 230 AC LCD transmissiv rot neg. 0 721 201 0 721 209* 0 721 202* LCD transmissiv rot neg. 0 721 205 0 721 210* 0 721 206* LCD reflectiv 0 721 301...

  • Page 83: Zubehör Und Ersatzteile

    14 Zubehör und Ersatzteile 14 Zubehör und Ersatzteile Adapterfrontrahmen Bestellnr. Maße Fronttafelausschnitt 1 405 675 60 x 75 mm 55 x 55 mm 1 405 676 72 x 72 mm 68 x 68 mm 1 405 679 125 x 60 mm 106 x 55 mm zur Montage von 2 Zähler 48 x 48 Schutzkappe...
  • Page 85 Table of Contents General Information 1.1 Information about the Operating Instructions 1.2 Explanation of symbols 1.3 Limitation of Liability 1.4 Copyright protection 1.5 Guarantee conditions 1.6 Customer Service Safety 2.1 Intended Use (Proper Use) 2.2 Assembly, connecting, programming 2.3 Responsibilities of the machine/plant manufacturer and operator 2.4 Staff-related requirements 2.5 Special hazards 2.6 Safety devices...
  • Page 86 Table of Contents 3.4 Keyboard functions 3.5 Overview of Operating Elements Programming presets, correction values, prescaler and signal times 4.1 Overview of programming the presets, correction values and prescaler 4.2 Programming presets, correction values and prescaler 4.3 Programming the signal times Description of the Pulse Counter 5.1 Description of the Pulse Counter 5.2 Signal diagrams –...
  • Page 87 Table of Contents Technical Data Transport, Packaging, Storage Maintenance and cleaning Malfunctions Spare Parts Dismantling and Disposal Ordering Information Accessories...

  • Page 88: Information About The Operating Instructions

    1 General Information General Information 1.1 Information about the Operating Instructions These operating instructions provide important information about the handling of the counter. To ensure safe operation it is vital that the safety information and instructions are strictly observed. The counter has been designed for industrial use and for installation in machinery or industrial plants. The manufacturer of the machine/plant in which the counter is used has to ensure that the function of the coun- ter is properly described in the Operating Instructions of the machine or plant, and that the description is in ac- cordance with manufacturer’s programming functions.
  • Page 89 1 General Information These operating instructions contain important information concerning the installation, connection and program- ming of the counter. Description of the programming sequence: Programming of the function codes Programming of the signal times Programming of the presettings Programming of the prescaleer Before starting to run the machine/plant is in operation, all functions that are not allowed to be changed by the operator have to be blocked.

  • Page 90: Explanation Of Symbols

    1 General Information 1.2 Explanation of symbols Warnings The warnings in these operating instructions are designated by symbols. Signal words at the beginning of the warnings indicate the severity of a safety hazard. These notes have to be observed by all means, and all actions have to be taken with utmost care so as to prevent any accidents or damage or personal injury.

  • Page 91: Limitation Of Liability

    1 General Information Note! This symbol indicates a potentially hazardous situation, which may lead to damage to property or to the environment if preventative action is not taken. Tips and recommendations. This symbol is used to point out to useful tips and recommendations and informa- tion ensuring efficient and trouble-free operation.

  • Page 92: Copyright Protection

    Any misuse of such information shall be subject to prosecution. 1.5 Guarantee conditions Our guarantee conditions are available for download from our homepage at www.hengstler.com – DOWNLOAD – General Terms & Delivery Terms. 1.6 Customer Service Our customer service is available to provide technical information and assistance for our customers.

  • Page 93: Safety

    2 Safety Safety This section provides an overview of all the important safety-relevant aspects to ensure best possible protection of the operating personnel as well as safe and trouble-free operation. Non-adherence to the instructions given in this manual may result in considerable safety hazards. 2.1 Intended Use (Proper Use) The counter is exclusively designed and constructed for the intended use and purposes described here.

  • Page 94: Assembly, Connecting, Programming

    2 Safety 2.2 Assembly, connection, programming These counters are built and tested in accordance with IEC/EN 61010-1, Protection Class II. They have left the factory in a condition that is in compliance with all safety-relevant requirements. In order to maintain this condition and ensure operational safety, the User is requested to observe the safety no- tes and warnings given in these operating instructions.
  • Page 95 2 Safety • To ensure proper protection of terminals against hand contact, make sure that the live conductors are properly connected to the terminals. • Do not establish any connections with non-allocated (“NC”) terminals. • Counters may only be operated in a properly installed condition. •...
  • Page 96 2 Safety • It has to be ensured, that during transient processes (approx. 2 s till the display test disappears) and power down processes no counting pulses or control signals are applied to ensure, that misinterpretations of the logic do not happen. After an unplanned power drop adequate actions may be necessary.

  • Page 97: Responsibilities Of The Machine/Plant Manufacturer And Operator

    2 Safety 2.3 Responsibilities of the machine/plant manufacturer and operator Counters are designed for installation in machines/plants. Therefore, the manufacturer and operator of the machine/plant are subject to the legal obligations concerning occupational safety and health. Besides the safety notes given in these operating instructions, the relevant rules and regulations concerning safety and the prevention of accidents, and the applicable environmental requirements have to be met.

  • Page 98: Staff-Related Requirements

    2 Safety • The operator shall ensure that the operation and cleaning of the machine/plant is exclusively carried out by skilled and trained personnel. • The operator shall ensure that all maintenance and repair work shall only be carried out by skilled and trained personnel.

  • Page 99: Special Hazards

    2 Safety The following staff qualification requirements have been defined for the various scopes of activities: Instructed personnel • These persons have been instructed by the operator with regard to the tasks assigned and the potential hazards caused by improper handling. Skilled personnel •...
  • Page 100 2 Safety Danger! Lethal hazard of shock current and electric shock! Any contact with hazardous live components presents a direct lethal hazard. Da- mages of the insulation or individual components present a potential lethal hazard. • In the event of any damage to the insulation, immediately disconnect the voltage supply and initiate the appropriate repair work. • Any work on the electrical plant has to be carried out by skilled and trained electricians only.

  • Page 101: Safety Devices

    2 Safety 2.6 Safety devices Warning! Lethal hazard by non-functional safety devices! Safety devices are provided to ensure a maximum of operational safety. The counter itself does not include any installed safety devices. These safety devices have to be attached externally. Protect the electrical supply of the counter by means of external fuses (see Chapter 7, Technical Data).

  • Page 102: Setup And Operation

    3 Setup and Operation Setup and Operation Display Operating keys Flat gasket Bracket Enclosure Plug for DC or sensor supply; Electronic inputs and outputs Connection terminal AC supply and relay contacts Circuit diagram...

  • Page 103: Dimension Sheet / Counter Installation

    3 Setup and Operation 3.1 Dimension Sheet / Installation of Multifunction Counter bracket...

  • Page 104: Connecting The Counter

    3 Setup and Operation 3.2 Connecting the Counter 2 721 209 2 721 212 VDC 2 relays / 2 transistors VAC Transformer 2 relays / 2 transistors...
  • Page 105 3 Setup and Operation VDC 1 relay / 1 transistor VAC Transformer 1 relay / 1 transistor...
  • Page 106 3 Setup and Operation VAC switching power supply 2 relays / 2 transistors VAC switching power supply 1 relay / 1 transistor...
  • Page 107 3 Setup and Operation The plug has to be disconnected from the counter before the cables are fastened by means of screws or screw-type terminals. Caution! It is not allowed to contact the encoder to a direct current line voltage without protective circuit for EMC.

  • Page 108: Display

    3 Setup and Operation 3.3 Display After switching on, all segments and characters are illuminated for approx. 2 seconds; then the display changes over to the Display or Programming Mode. The display is available in three different versions: Reflective: black digits on a bright reflecting background Positively transflective: black digits on an illuminated background* Negatively transmissive: red illuminated digits on a black background* * Currently not available...
  • Page 109 3 Setup and Operation...

  • Page 110: Keyboard Functions

    3 Setup and Operation 3.4 Keyboard functions Signo 721 is equipped with four keys: Enter - Button SHIFT - Button UP - Button Reset - Button These keys are assigned different context-dependent functions. If pressed together with POWER ON (keep keys pressed and switch on the device): Programming function codes Programming mono-time...
  • Page 111 3 Setup and Operation During Operation: For setting the presets, prescaler and correction values. Which each pressing of the ENTER-Button, you will get to the next value. When using the SHIFT-Button while setting the values, the next digit to the left is selected. When using the UP-Button while programming, the value is raised by one.

  • Page 112: Overview Of Operating Elements

    3 Setup and Operation 3.5 Overview of Operating Elements Display Mode Reset 12345 up + R E + shift at power on Mode E + up at power on = Signal times Programming Mode Function parameters: Signal times Operat. Mode Count frequency preset value Decimal piont...

  • Page 113: Programming Presets, Correction Values, Prescaler And Signal Times

    4 Programming the presets, correction values and prescaler 4.1 Overview of programming the presets, correction values and prescaler Prescaler Prescaler Correction value Correction value Preset Preset 2 Preset 1 Entering value Entering value The first programmable value is always The first programmable value is always the preset the preset 1...

  • Page 114: Programming Presets, Correction Values And Prescaler

    4 Programming the presets, correction values and prescaler 4.2 Programming presets, correction value and prescaler By pressing the E-button you get to the setting of presets, correction value and prescaler. With every pressing of the E-button you will get to the next settable value. If passed through all values, the next pressing of the E-but- ton saves all values and the counter returns to the display mode.
  • Page 115 4 Programming the presets, correction values and prescaler Pressing the UP- and the R-button at the same time the preset and correction value will be set to 0, the prescaler to 1,0000. Switching to the program- Selecting the digit: (blin- Raise value by one After run through all va- ming mode, switching to the...

  • Page 116: Programming The Signal Times

    4 Programming the presets, correction values and prescaler 4.3 Setting the signal times If with the function codes F7 and/or F8 an output signal is set to monostabil, the following programming sets the signal time. You get to the programming mode by pressing the buttons E + UP while switching on the counter. In the programming mode, the digit that you want to change is selected by the SHIFT-button.
  • Page 117 4 Programming the presets, correction values and prescaler Pressed at the same Selecting digit: Raise value by one Changing to the next sig- Time + (blinking) nal time or save, return to Power on display mode Signal time when preset 1 Reset to 0 Signal time 1 Signal time 2...

  • Page 118: Description Of The Pulse Counter

    5 Describtion of the counter 5.1 Describtion of the counter Factory Setting Sets all the function codes to the factory settings, (Defaults): i.e. all codes designated with *. The following counter modes can be selected: Counter mode: Unidirectional counting, adding or subtracting; Unidirectional counting with directional input;...
  • Page 119 5 Describtion of the counter Formula: PSC = Desired (nominal) display / number of pulses Example: Flowmeter 173 pulses per100 liters; display in liters PSC = 100 / 173 = 0,5780 Example: 1 pulse per cm; display in inch PSC = 1 / 2,54 = 0,3937 In display mode, the second display line is not used.
  • Page 120 5 Describtion of the counter 2.) Set: reset to P 2 Signal 2 at 0 During unidirectional counting the counter will subtract Static/dynamic Reset: Static Reset: Reset over the entire pulse width of the reset pulse Dynamic Reset: Reset via the active edge; thereafter, counter operation is possible independently of the pulse width of the reset pulse.
  • Page 121 5 Describtion of the counter To reach these values the amplitude thresholds are to be hold. (See technical data - chapter 7) The counter operates in the coincidence mode, i.e. output signals are activated after Signals: reaching the appropriate Preset value for the programmed period of time. P 1 and P 2 are available as relay changeover contacts and electronic output signals (PNP).
  • Page 122 5 Describtion of the counter The prescaler output is an application output. Prescaler output: With each increase of the counter reading the number of output pulses corresponds to the respective number of increments. The pulse length of the prescaler output corresponds to a frequency of1,5 kHz. When using the prescaler output the max.

  • Page 123: Signal Diagrams - Counter Input Signals

    5 Describtion of the counter 5.2 Signal Diagrams Input signals (PNP-Logic) Unidirectional counting (F1 = C G r) Input A Counter Input Input B Gate Input C Reset Counter reading Directional input (F1= C d r) Input A Counter Input Input B Directional input Input C...
  • Page 124 Counter reading Summation (totalizer) input (F1= A A r) 5 Describtion of the counter Differential input (F1= A S r) Input A Adding Input A Input B Adding Adding Input B Input C Subtracting Reset Input C Reset Counter reading Counter reading Summation (totalizer) input (F1= A A r) Input A...
  • Page 125 Reset 5 Describtion of the counter Counter reading Channel A Channel B Input C Reset (dynamic) Counter reading single 1 Evaluat. (F2=0) Counter reading double 1 Evaluat. (F2=1) Counter reading 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 17 16 15 14 13 0 -1 -2 -3 -4 quadruple Evaluat.

  • Page 126: Signal Diagrams - Counter Output Signals

    5 Describtion of the counter 5.3 Signal Diagrams - Output signals Output signals monostable Coincidence signals P 1 (F7), P 2 (F8) monostable Counter reading Signal time P 1 (Relay) Signal- time P 2 (Relay) Signal time P 1 electronic Signal- time P 2 electronic...
  • Page 127 Signal time P 1 electronic 5 Describtion of the counter Signal- time P 2 electronic Output signals bistable Coincidence signal time P 1 (F7), P 2 (F8) bistable Counter reading bistable P 1 (Relay) bistable P 2 (Relay) bistable P 1 electronic bistable P 2 electronic...

  • Page 128: Programming The Counter Function Codes

    5 Describtion of the counter 5.4 Programming the Counter Function Codes Return to Programming Mode: Change Function Change Display Mode and save the Setting: to next function: set function values: Keep pressed and simulta- press press press neously turn Voltage On Alternative display of the The function codes are displayed as text in row 1.
  • Page 129 5 Describtion of the counter Functions- Display Display Function code Row 1 Row 2 Factory Setting No Function (Defaults) All Function Codes are set to the values marked with * Input A Input B Input C Zählbe- Count. Inpt. Gate Reset triebsart Direction.
  • Page 130 5 Describtion of the counter Adding Adding Reset Channel A Channel B Reset Channel A Channel B Gate Single evaluation Edge Evaluation Double evaluation / Quadrat. evaluation Quadruple evaluation PNP/NPN- NPN 8 V-Level Logic PNP 8 V-Level NPN TTL-Level...
  • Page 131 5 Describtion of the counter PNP TTL-Level Input- 30 Hz damping (e.g. for mechanical contacts) damping (Attenu- F max. (see chapter 4 and 7) ation) Set / Reset Reset to 0 - Mode Automatic reset to 0 after reaching Preset 2 Set to Preset 2 Automatic reset to Preset 2 after reaching 0 Dynam/...
  • Page 132 5 Describtion of the counter Signal Disabled / No output signal time P 1 Bistable, reset with Preset 2 or Reset Monostable setting (0-599,99 s) Signalzeit Disabled / No output signal VW 2 Bistable; Reset Cannot be used in conjunction with automatic Reset Monostable setting (0-599,99 s)
  • Page 133 5 Describtion of the counter 3 decimal places 4 decimal places Prescaler output Applica. Input/ Output Directional output Reset input Gate input Keylock input Hold input (display lock) Lock Reset Enable keyboard reset...
  • Page 134 5 Describtion of the counter Keyboard reset locked Lock Pre- P 1 Setting enabled set 1 P 1 Setting locked P 2 Setting enabled Lock Pre- set 2 P 2 Setting locked PSC setting enabled Lock Prescaler PSC Setting locked Lock Correction value setting enabled correction...
  • Page 135 5 Describtion of the counter Lock Completely locked Mode Lock depends on Keylock Input...

  • Page 136: Replacing The 0721.1 With 0721.2, .3

    6 Replacing the 0721.1 with 0721.2, .3 or .4 6.1 Replacing the 0721.1 with 0721.2, .3 or .4 The counter 0721.2, .3 and .4 replaces the old counter 0712.1. They only differ as to their displays. The counter is designed with completely new hardware. Therefore the wiring of the plug type connectors changed as well.

  • Page 137: Replacing The 0721.1 With 0721.2, .3

    6 Replacing the 0721.1 with 0721.2, .3 or .4 There are different ways for connecting the control inputs. For an optimum selection all needed control-functions have to be considered. There are now new combinations available which were not possible before. There are also combinations which are not possible, e.g. the prescaler output together with the keylock input.

  • Page 138: Changes On Wiring At The Plug-Type Connectors

    6 Replacing the 0721.1 with 0721.2, .3 or .4 6.2 Changes on wiring at the plug-type connectors 6.2.1. Version: 1 Preset with relay-output alternative displays 0 721 101 0 721 201 07213xx reflective 0 721 102 0 721 202 07214xx backlighted 0 721 109 0 721 202 0 721 121...
  • Page 139 6 Replacing the 0721.1 with 0721.2, .3 or .4 not used not used not used Relay Normally closed Center contact Normally open Sensor supply 0 V sensor supply 24 VDC sensor supply Control inputs Count-input F1 = 0, 1, 2, 3, 4, 5, 6 Reset F1 = 0, 1, 2, 4, 6, Reset at application input...
  • Page 140 6 Replacing the 0721.1 with 0721.2, .3 or .4 F20 = 5 as directional input (Up/Down) F1 = 1, 3 Keylock F20 = 4 select in F30 - F35 F36 = 2 PSC-output. Prescaler-output F20 = 0 not used...
  • Page 141 6 Replacing the 0721.1 with 0721.2, .3 or .4 6.2.2. Version: 1 Preset with transistor-output alternative displays 0 721 103 0 721 201 07213xx reflectiv 0 721 104 0 721 202 07214xx backlighted Plug-type Function Plug-type Function code setting connector connector Power supply DC or AC Power supply...
  • Page 142 6 Replacing the 0721.1 with 0721.2, .3 or .4 not used Transistor output Out Transistor Sensor supply 0 V sensor supply 24 VDC sensor supply Control inputs count input F1 = 0, 1, 2, 3, 4, 5, 6 Reset F1 = 0, 1, 2, 4, 6, Reset at application input F20=2 Application input...
  • Page 143 6 Replacing the 0721.1 with 0721.2, .3 or .4 Keylock F20 = 4 select in F30 - F35 F36 = 2 PSC-output Prescaler-output F20 = 0 not used...
  • Page 144 6 Replacing the 0721.1 with 0721.2, .3 or .4 6.2.3. Version: 2 Presets with relay-output alternative displays 0 721 105 0 721 205 07213xx reflective 0 721 106 0 721 206 07214xx backlighted 0 721 110 0 721 210 0 721 125 0 721 205 0 721 126 0 721 206...
  • Page 145 6 Replacing the 0721.1 with 0721.2, .3 or .4 Relay 1 Center - contact Normally open not used Center contact Relay 2 Normally open Sensor supply 0 V sensor supply 24 VDC sensor supply Control inputs Count input F1 = 0, 1, 2, 3, 4, 5, 6 Reset F1 = 0, 1, 2, 4, 6, Reset at application input...
  • Page 146 6 Replacing the 0721.1 with 0721.2, .3 or .4 as directional input (Up/Down) F1 = 1, 3 Keylock F20 = 4 select inF30 - F35 F36 = 2 PSC-output Prescaler-output F20 = 0 not used...
  • Page 147 6 Replacing the 0721.1 with 0721.2, .3 or .4 6.2.4. Version: 2 Presets with transistor-output alternative displays 0 721 107 0 721 205 07213xx reflectiv 0 721 108 0 721 206 07214xx backlighted Plug-type Function Plug-type Function code setting connector connector Power supply Power supply...
  • Page 148 6 Replacing the 0721.1 with 0721.2, .3 or .4 not used Transistor output2 Out 2 Transistor Sensor supply 0 V Sensorsupply 24 VDC Sensorsupply Control inputs count input F1 = 0, 1, 2, 3, 4, 5, 6 Reset F1 = 0, 1, 2, 4, 6, Reset at application input F20=2 Application input...
  • Page 149 6 Replacing the 0721.1 with 0721.2, .3 or .4 Keylock F20 = 4 select in F30 - F35 F36 = 2 PSC-out. Prescaler-output F20 = 0 not used...

  • Page 150: Changes On The Switch- And Potentiometer Settings

    6 Replacing the 0721.1 with 0721.2, .3 or .4 6.3 Changes on switch- and potentiometersettings Functions codes Comment Switches Function 0721.1xx see chapter 5.3 Input npn - pnp F1 = 0, 3, 5, Gate is available at Input B,C or application input. Gate at application input oder Function codes F1 or F20 have to be programmed cor-...
  • Page 151 6 Replacing the 0721.1 with 0721.2, .3 or .4 The setting of both switches are replaced by the set- Automatic reset tingof F5 Reset / Set Potentiometer F7 and F8 With F7 and F8 a monostabil or bistabile output signal Signal time out 2 setting to Signal times can be selected.If a monostabil signal is selected (see...

  • Page 152: Technical Data

    7 Technical Data 7 Technical Data General Display LCD reflective; positively transflective; black digits; background illumination* negatively transmissive; red digits; illumination* 2 rows, counter reading/presettings 5-digits decimal point (up to 4 decimals) View angle 12 o‘clock Height of digits 1st row 12,0 mm; 2nd row 6,0 mm Supply voltage SELV: 12-30 VDC;...
  • Page 153 7 Technical Data Duty cycle 100% Overload protection external fuse DC: 0,16 AT (IEC 127); DC: 0,2 AT (UL 198) 24 VAC: 315 mAT 230 VAC: 32 mAT; 115 VAC: 63 mA T 100-240 VAC (switch-mode power supply), 630mAT/250V G-fuse plug Overload protection external fuse 230 V, 2,5 mA T Relay output...
  • Page 154 7 Technical Data Pulse form any desired form (at max. frequency square 1:1) Input resistance approx 10 kOhm Clock frequency max. 60 kHz (TTL 20 kHz): single-channel counting max. 60 kHz (TTL 20 kHz): Differential counting and totalizing channel (A+B together) max.
  • Page 155 7 Technical Data Relay Output Preset 1 und 2 Change-over contact max.: 250 VAC / 30 VDC / 5 A Change-over contact min.: 5 VAC / 5 VDC / 10 mA delay < 10 ms Transistor Output Preset 1 und 2 PNP-output 12 - 30 VDC max.
  • Page 156 7 Technical Data Environment. cond. Safety Rules General design IEC/EN 61 010-1 Protection Class II; IEC/EN 61010-1 Pollution degree 2, EN 50178 EMC - Interference EN 61326-1 industrial environment immunity EMC - Emission EN 61326-1 Class B Ambient temperature 0°... 50°C EN 60 068-2-1/2 0°...
  • Page 157 7 Technical Data Approvals UL, CSA File E 338 588 RoHS compliant Reach compliant Mechanical Data Dimensions 48 mm x 48 mm x 118 mm, installation depth 110 mm DIN 43700 Installation "Front-panel installation with tenter (frame) Front panel thickness max. 11 mm" Front-panel cutout 45 mm x 45 mm +0,3 mm Weight...
  • Page 158 7 Technical Data Counting frequency according to signal voltage - Tico 77x PNP-H NPN-H 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 ignal Voltage The counting frequencies were determined by using a signal generator with an output resistance of 50 Ω.

  • Page 159: Transport, Packaging, Storage

    8 Transport, Packaging, Storage / 9 Maintenance and cleaning Transport, Packaging, Storage Note! Damage may be caused by improper transport! Improper transport may cause considerable damage. Do not remove the packaging before assembly and installation. The packaging offers ideal protection against mechanical damage and loss of single parts, such as the plugs or operating instructions.

  • Page 160: Malfunctions

    10 Malfunctions Malfunctions Warning! Danger of injuries due to improper fault correction! Improper fault correction may cause serious damage or personal injury. The machine/plant manufacturer is responsible for the preparation of operating instructions or a description sta- ting the potential errors and the appropriate corrective action, as well as potential hazards and the behavior in the event of malfunctions.
  • Page 161 10 Malfunctions Overview of Errors Error Possible cause To be corrected by: Display remains dark Machine/plant not powered on Operator Defective voltage supply Qualified electrician Counter does not count Defective signal generator; Skilled personnel Counter does not receive any counting signals Adjusted to incorrect mode of operation (F1) Skilled personnel Single-channel, directional input, differential counting,...
  • Page 162 10 Malfunctions Incorrect counting Prescaler value is not correct Skilled personnel Phase discriminator - Skilled personnel edge evaluation not correctly adjusted (F2) Input frequency too high (F4) Skilled personnel Keyboard Reset not possible Keys are locked (F30 + F35) Skilled personnel Presetting not possible Keys are locked (F31, F32, F33 + F35) Skilled personnell...

  • Page 163: Spare Parts

    11 Spare Parts / 12 Dismantling and Disposal 11 Spare Parts Warning! Danger due to faulty spare parts! The use of incorrect or faulty spare parts may cause damage, malfunction or even total breakdown and safety hazards. Therefore, please make sure only to use the original spare parts provided by the manufacturer. The counter may only be opened by the manufacturer.

  • Page 164: Ordering Information

    13 Ordering Information 13 Ordering Information Display presets 12 - 30 VDC 24 VAC 100 - 240 VAC 115 AC 230 AC LCD transmissive red neg. 0 721 201 0 721 209 0 721 202 LCD transmissive red neg. 0 721 205 0 721 210 0 721 206 LCD reflective...

  • Page 165: Accessories

    14 Accessories 14 Accessories Adapter front panel Order no. Dimensions Front panel cutout 1 405 675 60 x 75 mm 55 x 55 mm 1 405 676 72 x 72 mm 68 x 68 mm 1 405 679 125 x 60 mm 106 x 55 mm for installation of 2 counters 48 x 48 Protection cover...
  • Page 167 Version: 1 200712 MG1...

This manual is also suitable for:

Signo 721.3Signo 721.4

Table of Contents
