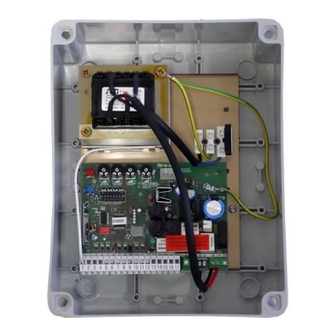

CENTRALE DI COMANDO SCOR.AS PER BARRIERE BEVK
1. Introduzione
La centrale di comando SCOR.AS BEVK è indicata per barriere a corrente continua 24V con encoder e un assorbimento massimo di 7A. Il quadro di
comando permette una regolazione precisa della forza di spinta della barriera, della velocità e della sensibilità in fase di rallentamento. La centrale può
memorizzare fino a 30 trasmettitori senza memoria esterna e 8000 trasmettitori con la memoria esterna con la funzione passo a passo e pedonale. È
dotata di ingressi per fotocellula, costa, finecorsa di apertura e ingresso dedicato per spira di chiusura, possibilità di collegare pulsanti per il passo passo/
apri, il chiudi e lo stop. Le uscite comprendono un lampeggiante a 24Vac. È previsto l'uso di batterie tampone ove si rendesse necessario assicurare il
servizio in mancanza di energia elettrica.
ATTENZIONE: Effettuare le regolazioni in modo da poter dichiarare la conformità secondo la Direttiva Macchina 98\37\CE
e nel particolare, alle norme EN 12445, EN 12453 ed EN 12635 e successive modifiche.

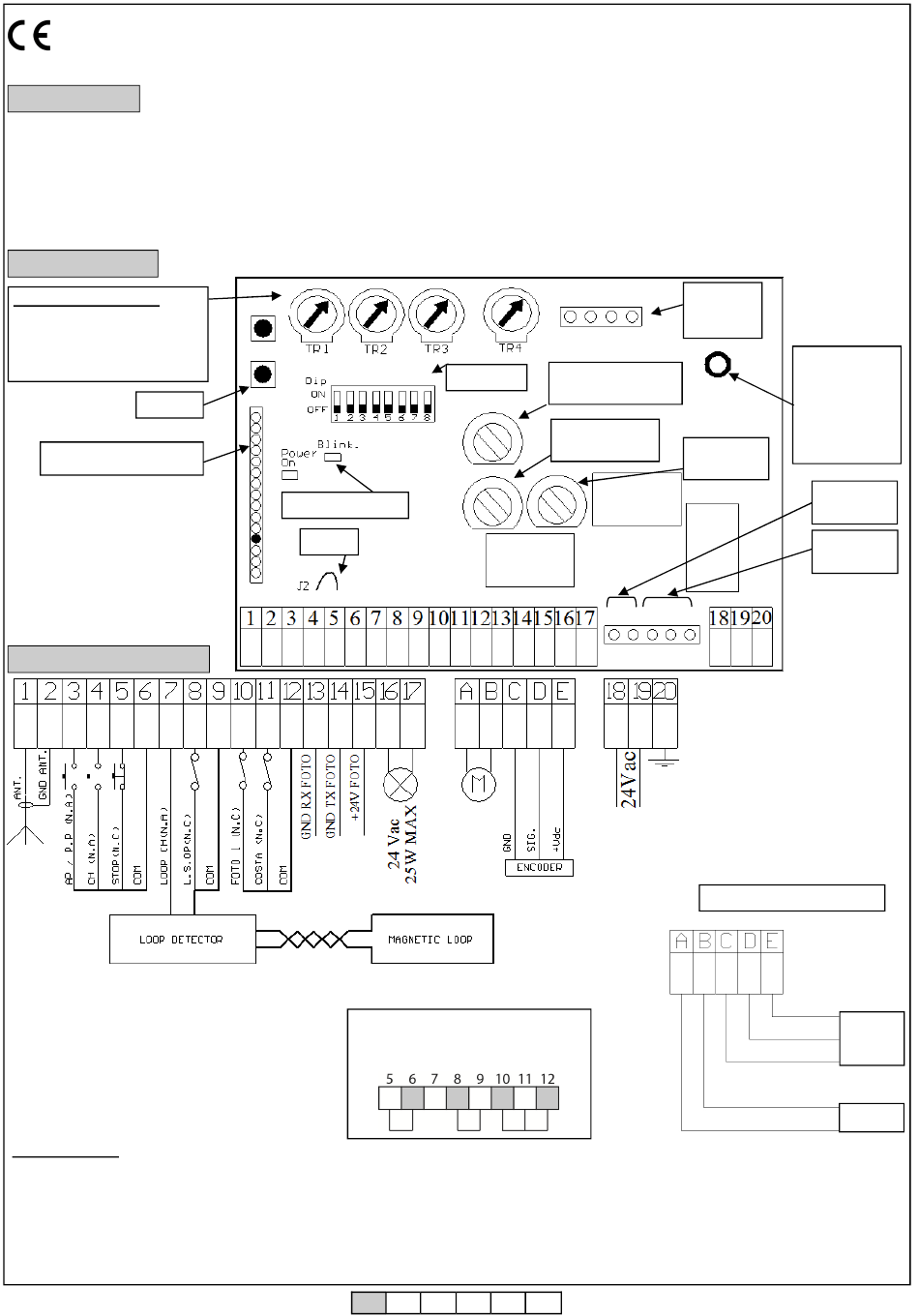

2. Configurazione
Trimmer di regolazione:
TR1: RUNNING AMP.SENS.
TR2: SLOW.DOWN AMP.SENS
TR3: SLOW.DOWN VELOCITY
TR4: AUTOMATIC RECLOSING
Pulsanti
Connettore modulo radio
3. Collegamenti elettrici
LEGENDA:
AP/P.P: Pulsante passo-passo / Apri.
CH : Chiudi.
STOP : Stop.
COM : Comune.
GND ANT : Calza antenna
ANT : Ingresso antenna
FOTO1: Fotocellula.
COSTA/OROL :ingresso costa / orologio.
LOOP CH : Ingresso spira di chiusura.
L.S.OP : Finecorsa di apertura.
MESSA A TERRA
Al fine di ottenere un corretto funzionamento degli accessori (fotodispositivi in particolare) collegati alla centralina è molto importante che tutto il sistema
(automazione + motori + centralina) abbia un unico riferimento di massa. Si devono quindi collegare tra di loro la struttura metallica dell'automazione, la
carcassa dei motori e la centralina con il morsetto di terra. Per il collegamento sulla centralina si veda la figura.
ATTENZIONE: prima di qualsiasi attivazione e/o messa in opera, leggere attentamente i seguenti paragrafi che descrivono le programmazioni e
le impostazioni principali dell'automazione. Nella programmazione, seguire scrupolosamente l'ordine e le istruzioni riportate. Non entrare nel
raggio d'azione dell'automazione mentre è in movimento o durante le programmazioni. Prima di ogni modifica attendere il completo arresto del
sistema. Non permettere a persone estranee e/o non qualificate interventi e/o la presenza nel raggio d'azione del sistema.
6-1622381
rev.2
04/02/2016
Centralina di comando per 1 motore 24Vcc
ROSSO
P1
BLU
P2
Led di segnalazione
Jumper
Rosso
4W MAX
(170mA)
Qualunque contatto Normalmente
Chiuso (N.C.) deve essere ponticellato
al comune se non utilizzato.
ITA
ENG
Fusibile 200 mA per
Dip switch
fotocellule e ingressi
Fusibile 2.5A per
lampeggiante
FRA
ESP
DEU
POR
Connettore
carica
batteria
Fusibile 10A
per motore
A B C D E
Esempi carico massimo accessori
Vdc (4W):
•
3 coppie di fotocellule FTALL.
•
2 coppie di fotocellule FTALL e un
ricevitore R.CO.O (sistema costa
radio).
•
2 coppie di fotocellule FTALL e un
ricevitore B.RO X40 DISPLAY.
•
1 coppia di fotocellule FTALL, un
ricevitore B.RO X40 DISPLAY e un
ricevitore R.CO.O.
Connettore Motore e Encoder
Rosso
Verde/blu
Bianco
Utilizzare questo
punto
per
collegare
la
carcassa
dei
motori
alla
centralina e alla
terra.
Connettore
motore
Connettore
encoder
Encoder
Motore
Pag 1 di 8
