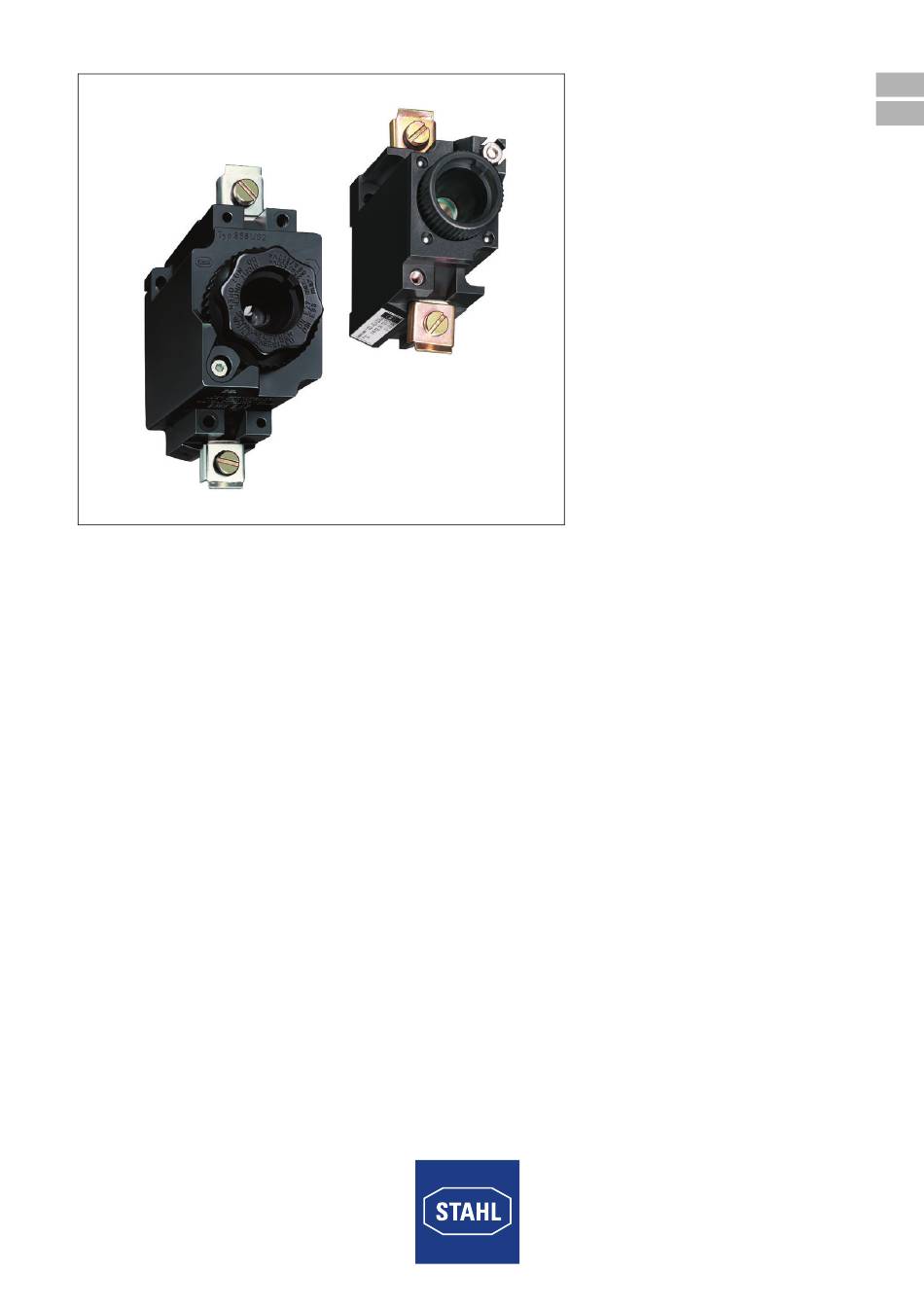

Betriebsanleitung Operating instructions Additional languages www.stahl-ex.com DE EN Sicherungselement mit Schmelzeinsätzen Fuse base with fusible link Reihe 8561 Series 8561...
Page 3
Betriebsanleitung Additional languages www.stahl-ex.com Sicherungselement mit Schmelzeinsätzen Reihe 8561...
Erläuterung der Symbole Weitere Dokumente • Datenblatt/Data sheet 8561 Weitere Sprachen, siehe www.stahl-ex.com. Konformität zu Normen und Bestimmungen Siehe Zertifikate und EG-Konformitätserklärung: www.stahl-ex.com. Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Tipps und Empfehlungen zum Gebrauch des Geräts Gefahr allgemein Gefahr durch explosionsfähige Atmosphäre...
Sicherheitshinweise Warnhinweise Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut: • Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS • Art und Quelle der Gefahr/des Schadens • Folgen der Gefahr • Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr/des Schadens GEFAHR Gefahren für Personen Nichtbeachtung der Anweisung führt zu schweren oder tödlichen...
Typ- und Datenschildern sowie die Hinweisschilder am Gerät beachten. • Bei Betriebsbedingungen, die von den technischen Daten abweichen, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen. Umbauten und Änderungen GEFAHR Explosionsgefahr durch Umbauten und Änderungen am Gerät! Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
Technische Daten Funktion Die Sicherungselemente der Reihe 8561 sichern Stromkreise in explosionsgefährdeten Bereichen. Sie sind stets in ein Gehäuse der Zündschutzart Ex-e „Erhöhte Sicherheit“ einzubauen. Das Sicherungselement 8561/01 wird mit handelsüblichen Schmelzeinsätzen des Neozed-Systems und das Sicherungselement 8561/02 mit handelsüblichen Schmelzeinsätzen des Diazed-Systems bestückt.
50 A 111268 111658 63 A 111269 111659 Weitere technische Daten, siehe www.stahl-ex.com. Transport und Lagerung • Gerät nur in Originalverpackung transportieren und lagern. • Gerät trocken (keine Betauung) und erschütterungsfrei lagern. • Gerät nicht stürzen. Montage und Installation GEFAHR Grundvoraussetzung für die sichere Funktion des Sicherungselementes ist...
Montage und Installation Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm / [Zoll]) - Änderungen vorbehalten 04572E00 04571E00 8561/01 Sicherungselement 8561/02 Sicherungselement Montage / Demontage, Gebrauchslage GEFAHR Das Sicherungselement darf nur installiert werden, wenn es in einem Gehäuse eingebaut ist, das den Anforderungen einer anerkannten Schutzart nach IEC/EN 60079-7 entspricht, z.
Montage und Installation Die Gebrauchslage ist beliebig. Elektrischer Anschluss Bei der Installation beachten: • Leiteranschluss mit besonderer Sorgfalt durchführen. • Leiterisolation muss bis an die Klemmstellen heranreichen. • Leiter darf beim Abisolieren nicht beschädigt (eingekerbt) werden. • Durch eine geeignete Auswahl der verwendeten Leitungen sowie durch due Art der Verlegung ist sicherzustellen, dass die maximal zulässigen Leitertempera- turen und die maximal zulässige Oberflächentemperatur nicht überschritten werden.
Instandhaltung, Wartung, Reparatur Instandhaltung, Wartung, Reparatur WARNUNG Stromschlaggefahr bzw. Fehlfunktion des Geräts durch unbefugte Arbeiten! Nichtbeachten kann zu schweren Verletzungen und Sachschäden führen. • Arbeiten am Gerät ausschließlich von dazu autorisierter und entsprechend geschulter Elektro-Fachkraft ausführen lassen. Instandhaltung GEFAHR Gefahr durch spannungsführende Teile! Tod oder schwerste Verletzungen drohen! •...
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen sicherstellen. Zubehör und Ersatzteile HINWEIS Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile. Nichtbeachten kann Sachschaden verursachen! • Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH verwenden. Sicherungselement mit 149254 / 8561604300 Schmelzeinsätzen 2016-03-04·BA00·III·de·02...
Page 15
Zubehör und Ersatzteile Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com. Zubehör und Ersatzteile Benennung Abbildung Beschreibung Art. Nr. Gewicht Passeinsatz- zum Tauschen des Passeinsatzes Neozed 149226 0,020 schlüssel 8561/01 05047E00 Passeinsatz- zum Tauschen des Passeinsatzes Diazed 111660 0,018 schlüssel...
Page 16
Operating instructions Additional languages www.stahl-ex.com Fuse base with fusible link Series 8561...
Explanation of the symbols Further documents • Data sheet 8561 For further languages, see www.stahl-ex.com. Conformity with standards and regulations See certificates and EC Declaration of Conformity: www.stahl-ex.com. Explanation of the symbols Symbols in these operating instructions Symbol Meaning Tips and recommendations on the use of the device...
Safety notes Warning notes Warning notes must be observed under all circumstances, in order to minimize the risk due to construction and operation. The warning notes have the following structure: • Signalling word: DANGER, WARNING, CAUTION, NOTICE • Type and source of danger/damage •...
• During installation and operation observe the information (characteristic values and rated operating conditions) on the rating, data and information plates located on the device. • Always consult with R. STAHL Schaltgeräte GmbH in case of operating conditions which deviate from the technical data. Modifications and alterations...
Technical data Technical data Marking Type designation 8561 Explosion Protection Global (IECEx) IECEx PTB 06.0063U Ex d e IIC Gb Ex d e I Mb Europe (ATEX) PTB 02 ATEX 1028 U E II 2 G Ex de IIC Gb E I M 2 Ex de I Mb Certifications and certificates Certificates...
Page 22
Technical data Technical Data Current Time/current characteristic of the fuse links characteristics (tolerance range max. ± 10%) 6 8 10 4 6 8 10 4 6 8 10 4 6 8 10 4 6 8 10 6 8 10 p [A] 05956E00 07105E00 8561/01...
111658 63 A 111269 111659 For further technical data, see www.stahl-ex.com. Transport and storage • Transport and store the device only in the original packaging. • Store the device in a dry place (no condensation) and vibration-free. • Do not drop the device.
Mounting and installation Dimensions / fastening dimensions Dimensional Drawings (All Dimensions in mm / [inches]) - Subject to Alterations 04571E00 04572E00 8561/01 fuse element 8561/02 fuse element Mounting / dismounting, operating position DANGER The fuse element must only be installed, if it is fitted in an enclosure, that meets the requirements of an approved type of protection, according to IEC /EN 60079-7, e.g.
Maintenance and repair Electrical Connection During installation, observe the following: • The conductor must be connected carefully. • The conductor insulation must reach to the clamping units. • Do not damage the conductor (nicking) when stripping it. • Ensure that the maximum permissible conductor temperatures and the maximum permissible surface temperature are not exceeded by selecting suitable electric lines and means of running them.
Maintenance and repair Maintenance DANGER Danger due to energised parts! Risk of death or severe injuries! • Before starting any maintenance work, disconnect the device from the power supply. • Secure the device against unauthorized switching. WARNING Replacement of the fuse links must only be performed when the system is disconnected.
Malfunction or damage to the device due to the use of non-original components. Non-compliance can result in material damage. • Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH. For accessories and spare parts, see data sheet on our homepage www.stahl-ex.com.
