Summary of Contents for Stahl 8180/03

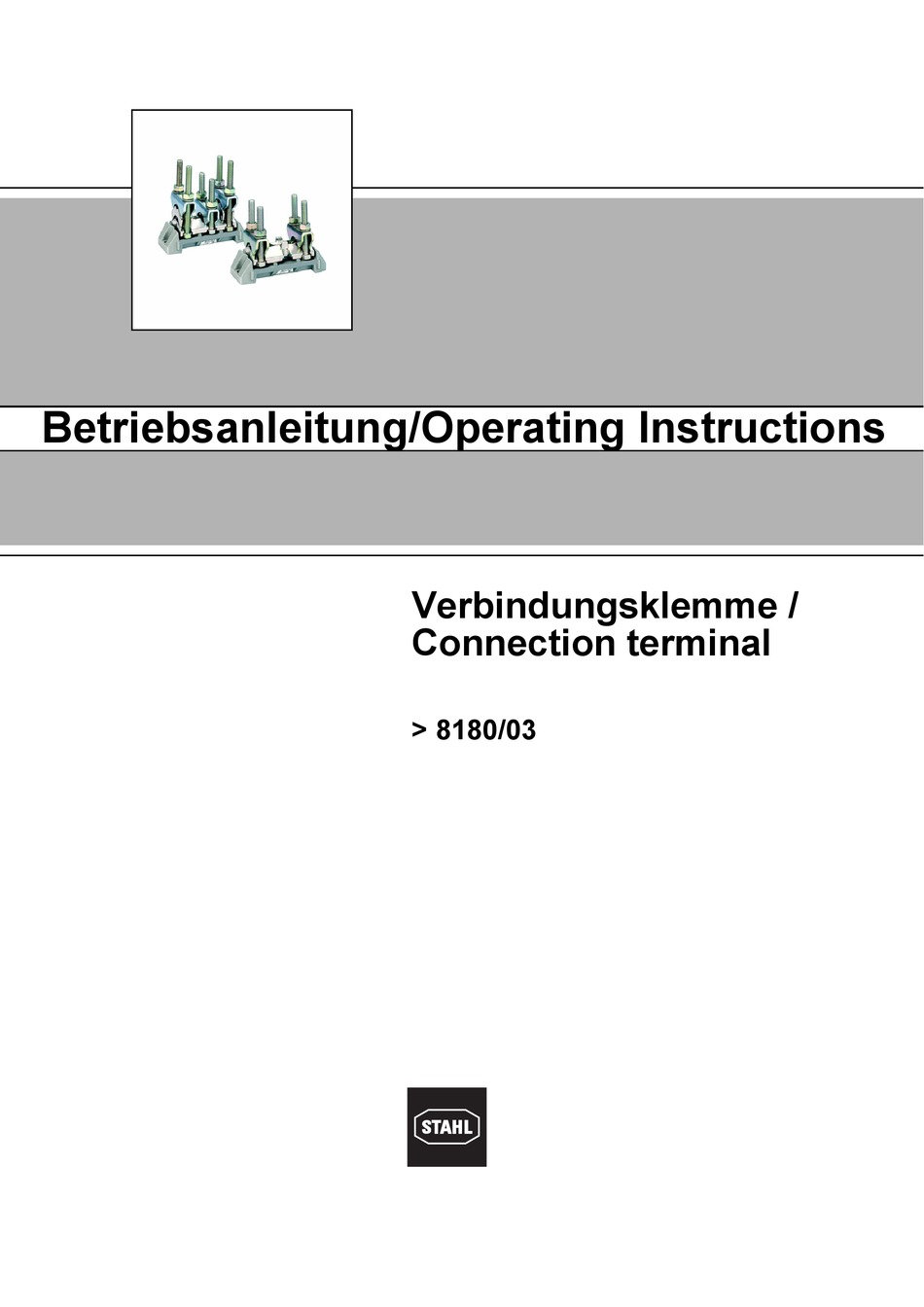

- Page 1 Betriebsanleitung/Operating Instructions Verbindungsklemme / Connection terminal > 8180/03...
- Page 3 Betriebsanleitung Verbindungsklemme > 8180/03...
-
Page 4: Table Of Contents
Technische Daten ....................3 Montage ........................4 Installation ......................5 Inbetriebnahme .....................5 Wartung .........................5 Zubehör und Ersatzteile ..................5 Entsorgung ......................5 Allgemeine Angaben 2.1 Hersteller R. STAHL Schaltgeräte GmbH Am Bahnhof 30 D-74638 Waldenburg Telefon: +49 7942 943-0 Telefax: +49 7942 943-4333 Internet: www.stahl.de 2.2 Angaben zur Betriebsanleitung... -
Page 5: Sicherheitshinweise
Richtlinie 94/9/EG IEC/EN 60079-0, IEC/EN 60079-7 Die Klemme Typ 8180/03 ist für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2 zugelassen. Funktion Die Klemme dient zum Anschließen oder Verbinden von Kupfer-Leitern in Geräten und Anschlussräumen der Zündschutzart Erhöhte Sicherheit „e“. Sie ist nicht zum Anschluss von Aluminiumleitern geeignet. -
Page 6: Montage
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten 04462E00 04461E00 8180/03-185/2 Einzelklemme 8180/03-182/3 Einzelklemme Die mittlere Klemmschiene der Klemme 8180/03-185/1 dient als Zugentlastung des unten eingelegten Leiters während der Montage. Anschlussbeispiele der Einzelklemme 8180/03-185/1: 06185E00 Transport und Lagerung sind nur in Originalverpackung gestattet. Verbindungsklemme... -
Page 7: Installation
Einhaltung der zulässigen Temperaturen (gemäß IEC/EN 60079-0) Risse an Kunststoffgehäusen 11 Zubehör und Ersatzteile WARNUNG Verwenden Sie nur Original-Zubehör sowie Original-Ersatzteile der Fa. R. STAHL Schaltgeräte GmbH. 12 Entsorgung Beachten Sie die nationalen Abfallbeseitigungsvorschriften. Für spezielle Fragen stehen wir Ihnen gerne zur Verfügung. Wenden Sie sich bitte an die für Ihr Gebiet zuständige R. - Page 8 Operating Instructions Connection terminal > 8180/03...
- Page 9 Technical Data ......................3 Mounting ........................4 Installation ......................5 Commissioning ......................5 Maintenance ......................5 Accessories and spare parts .................6 Disposal .........................6 General Information 2.1 Manufacturer R. STAHL Schaltgeräte GmbH Am Bahnhof 30 D-74638 Waldenburg Telephone: +49 7942 943-0 Fax: +49 7942 943-4333 Internet: www.stahl.de 2.2 Information about the Operating Instructions...
-
Page 10: Safety Instructions
Directive 94/9/EC IEC/EN 60079-0, IEC/EN 60079-7 Terminal type 8180/03 is approved for use in hazardous areas Zones 1 and 2. Function The terminal is used to connect or clamp copper-cables in devices and terminal chambers of the protection type Increased Safety “e“. The terminal is not suitable for ... -
Page 11: Mounting
Dimension drawings (all dimensions in mm) - subject to alterations 04462E00 04461E00 8180/03-185/2 Single terminal 8180/03-182/3 Single terminal During installation, the middle clamping bit of terminal 8180/03-185/1 serves as a tension reliever of the cable inserted below. Connection example using single terminal 8180/03-185/1: Connection terminal 140348 / 8180602300 8180/03... -
Page 12: Installation
The following points must be verified before any maintenance work is carried out: that the terminal cables are properly positioned adherence to the maximum permissible temperature (as per IEC/EN 60079-0) that the plastic enclosures are free of cracks 140348 / 8180602300 Connection terminal 2013-09-05·BA00·III·en·03 8180/03... -
Page 13: Accessories And Spare Parts
Accessories and spare parts 11 Accessories and spare parts WARNING Use only original accessories and spare parts from R. STAHL Schaltgeräte GmbH. 12 Disposal Please observe the national waste-disposal regulations. If you have any specific questions, do not hesitate to contact us. Please direct your queries to the R.
