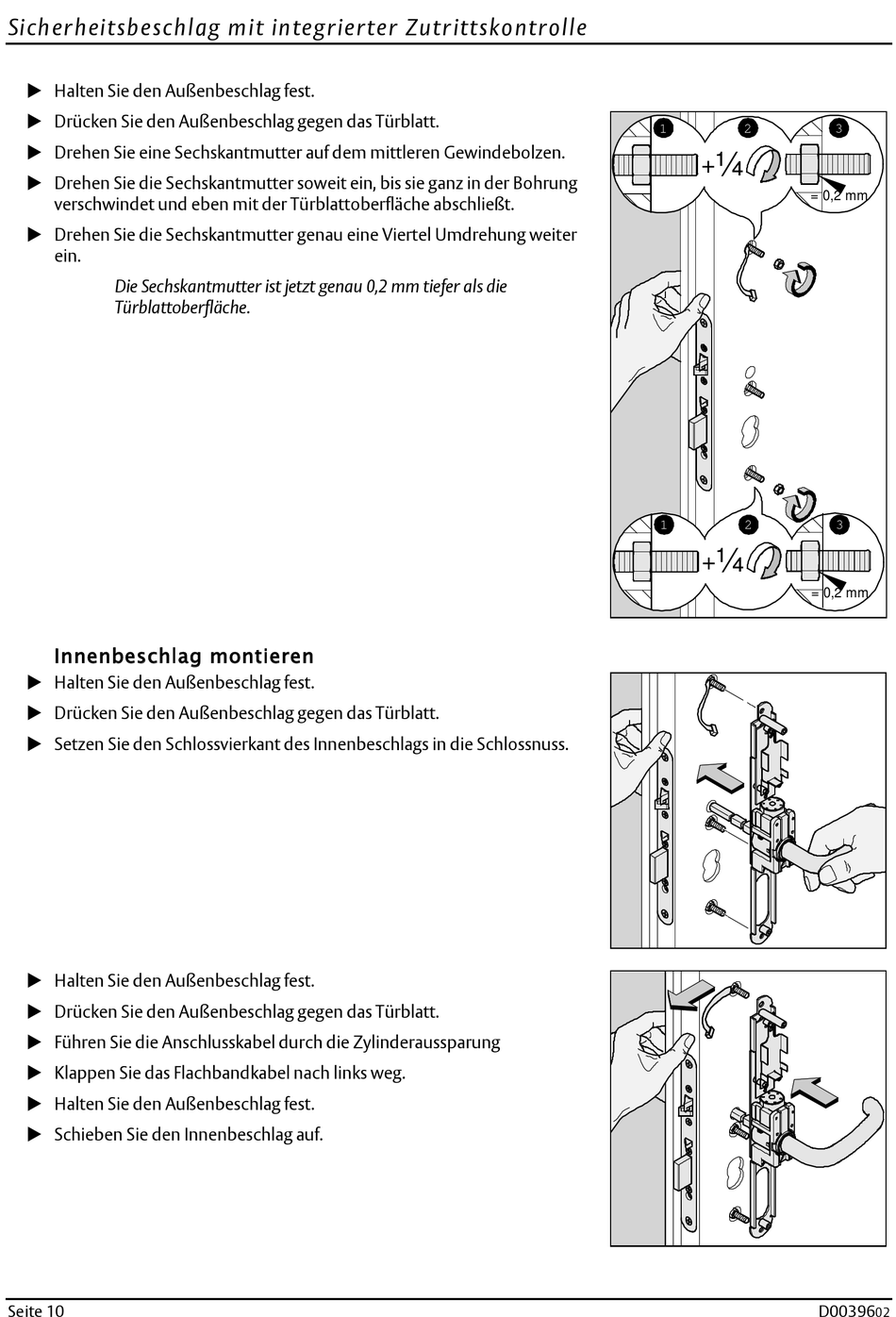

Sicherheitsbeschlag mit integrierter Zutrittskontrolle
 Halten Sie den Außenbeschlag fest.
 Drücken Sie den Außenbeschlag gegen das Türblatt.
 Drehen Sie eine Sechskantmutter auf dem mittleren Gewindebolzen.
 Drehen Sie die Sechskantmutter soweit ein, bis sie ganz in der Bohrung
verschwindet und eben mit der Türblattoberfläche abschließt.
 Drehen Sie die Sechskantmutter genau eine Viertel Umdrehung weiter
ein.
Die Sechskantmutter ist jetzt genau 0,2 mm tiefer als die
Türblattoberfläche.
Innenbeschlag montieren
 Halten Sie den Außenbeschlag fest.
 Drücken Sie den Außenbeschlag gegen das Türblatt.
 Setzen Sie den Schlossvierkant des Innenbeschlags in die Schlossnuss.
 Halten Sie den Außenbeschlag fest.
 Drücken Sie den Außenbeschlag gegen das Türblatt.
 Führen Sie die Anschlusskabel durch die Zylinderaussparung
 Klappen Sie das Flachbandkabel nach links weg.
 Halten Sie den Außenbeschlag fest.
 Schieben Sie den Innenbeschlag auf.
Seite 10
1 2
¼
+
= 0,2 mm
1 2
¼
+
= 0,2 mm
