ANNEXE A
ANNEXE A

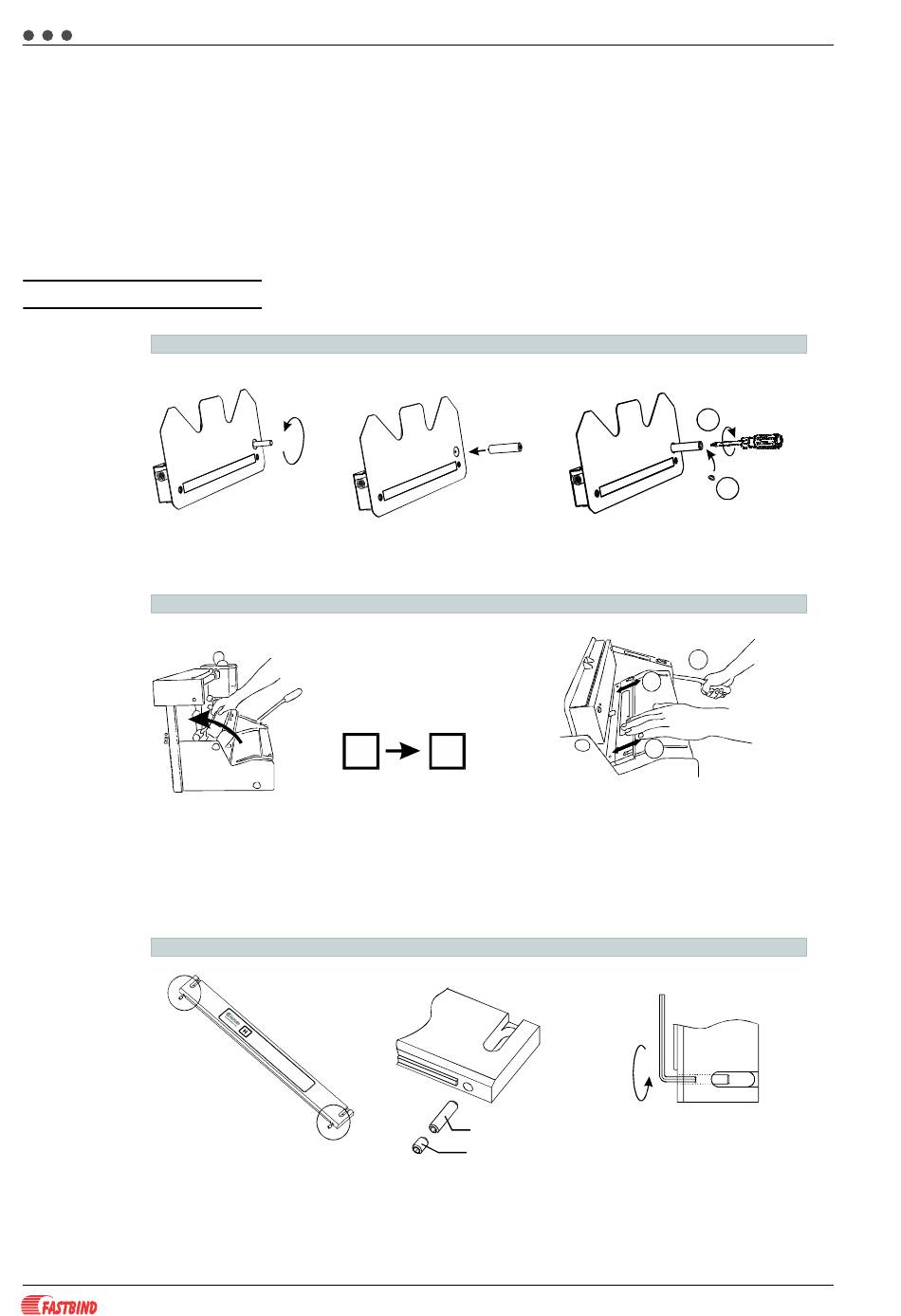

INSTALLATION DU KIT POUR COUVERTURES RIGIDES
Instructions
1. CHANGEMENT DU GUIDE PAPIER
Retirer le guide papier pour
couvertures souples
2. CHANGEMENT DE LA BARRE D'ENCARTAGE
Retourner le plateau..
3. REGLAGE DE LA BARRE D'ENCARTAGE
Pour régler l a barre d'encartage, retirer la vis de blocage du côté où le jeu a été repéré. Faire tourner la
vis de réglage dans le sens des aiguilles d'une montre et répéter ce test d'encartage jusqu'à ce que le
jeu soit éliminé.
www.maping.com
I n s é r e r le g u i d e p o u r
couvertures rigides.
S H
Changer la barre
d'encartage "S" pour la
barre "H".
Vis deréglage
Vis de blocage
2 - 24
Fixer le guide à l'aide d'un
tournevis..
3.
2.
Abaisser le levier principal à fond en maintenant
la barre d'encartage pressée contre le support du
dos (1).
Controler le jeu de la barre d'encartage en la
déplaçant à gauche (2) et à droite (3). Aucun jeu
nedoit êtresenti.
1.
2.
1.
