Inbetriebnahme
Taste 1
X.TUNE

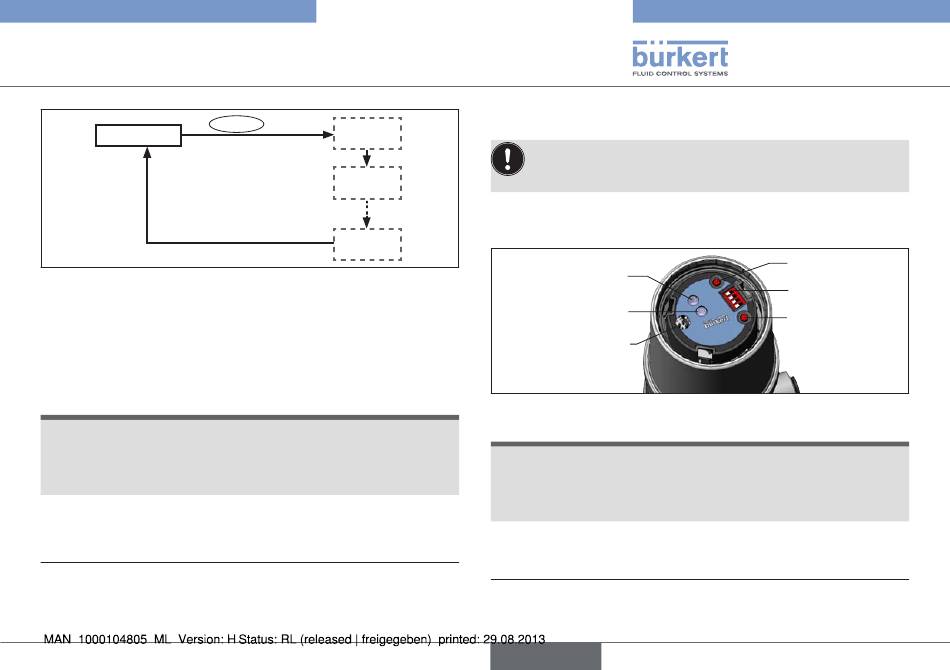

Bild 10: Automatische Anpassung X.TUNE
Ist die automatische Anpassung beendet, blinkt die LED 1 langsam
(grün) .
5)
Die Änderungen werden automatisch nach erfolgreicher X.TUNE in
den Speicher (EEPROM) übernommen.
hinWeiS!
Beschädigung oder funktionsausfall durch eindringen von
Verschmutzung und feuchtigkeit!
• Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bis
auf Anschlag einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674078
bei Auftreten eines Fehlers leuchtet die LED 1 rot
5)
Das Schraubwerkzeug (674078) ist über Ihre Bürkert-
6)
Vertriebsniederlassung erhältlich.
Typ 8696
ca. 5 s
X.TUNE
STARTED
TUNE #0
INIT
X.TUNE
READY
).
6)
10.3. B edienung und anzeigeelemente
Eine detaillierte Beschreibung der Bedienung und Funktionen
des Positioners und der Kommunikationssoftware finden Sie
in der jeweiligen Bedienungsanleitung.
→
Die Klarsichthaube des Positioners abschrauben, um die Tasten
und DIP-Schalter zu bedienen.
LED 2
LED 1
Kommunikations-
schnittstelle
Bild 11: Beschreibung Bedienelemente
hinWeiS!
Beschädigung oder funktionsausfall durch eindringen von
Verschmutzung und feuchtigkeit!
• Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bis
auf Anschlag einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674078
Das Schraubwerkzeug (674078) ist über Ihre Bürkert-
7)
Vertriebsniederlassung erhältlich.
deutsch
Taste 1
DIP-Schalter
Taste 2
).
7)
